M4规格T型槽用铜制螺母结构设计

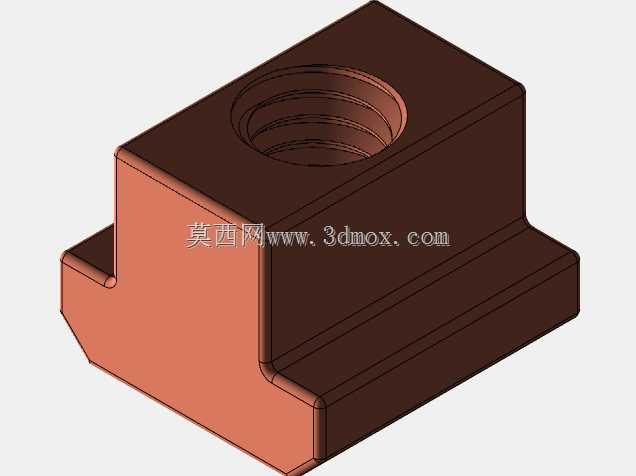

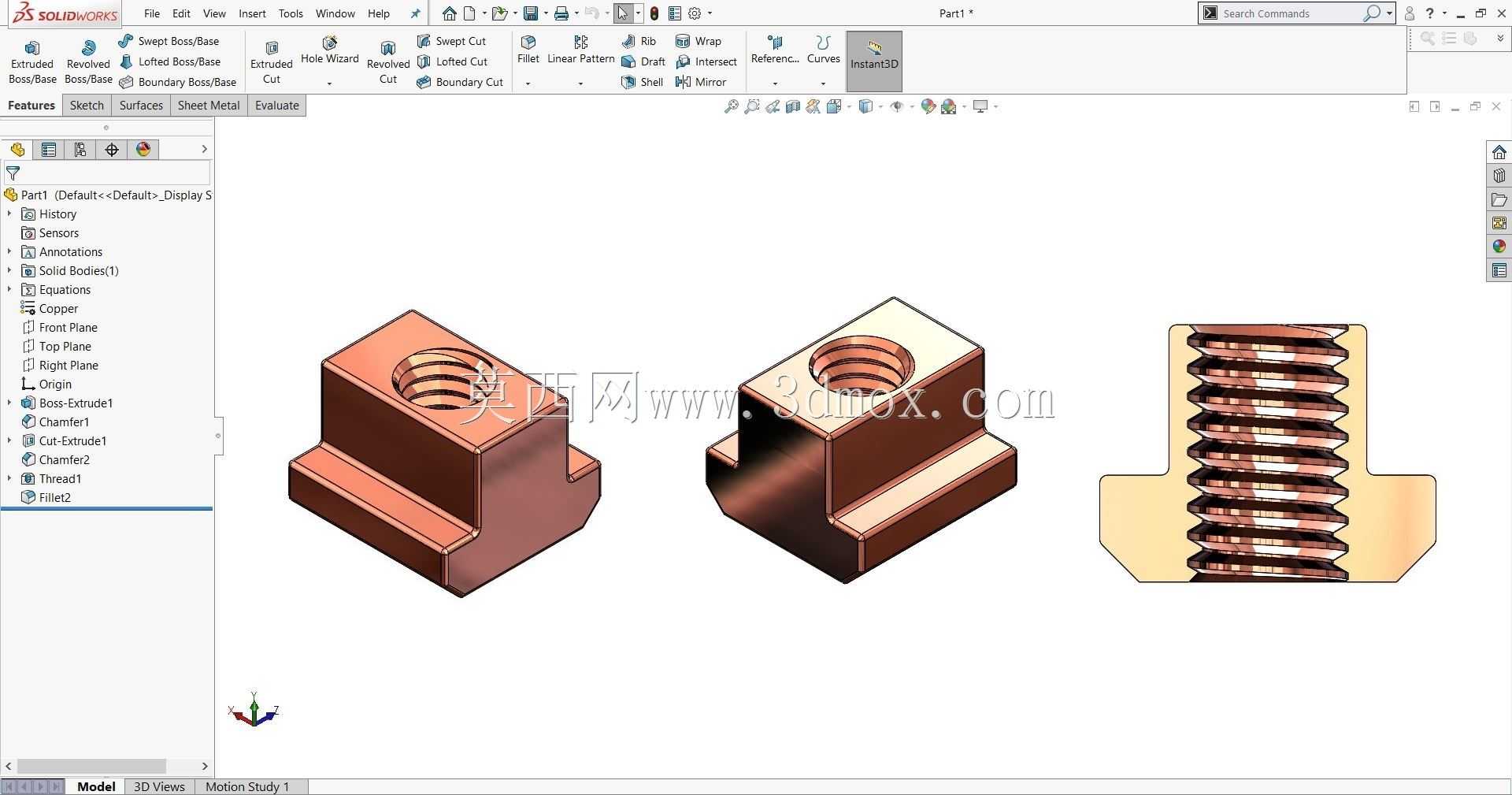

在工业铝型材框架搭建、机床T型槽工装装夹、自动化设备可调工位定位这类场景里，T型螺母是出镜率极高的基础连接件，这款M4规格的T型铜螺母，就是专门适配对应宽度T型槽的锁紧配件。日常做设备改型或者工装设计时，很多新手容易忽略T型螺母的安装边界，这款螺母的T型头部尺寸是严格匹配对应槽宽的工业铝型材或者机床工作台T槽的，安装时不需要额外对槽体做扩孔或者修磨，直接从T槽的端部端口滑入，或者部分开口式槽体可以从侧面卡入，滑到指定工位后，配合M4的外螺纹紧固件，就能把外置的安装板、传感器支架、工装挡块这类部件牢牢锁在槽体上。和常规的六角螺母不同，T型螺母的核心功能是靠头部的T型结构卡在T槽的内腔台阶上，锁紧时螺母自身不会跟着螺栓转动，不需要操作人员伸到槽内部去固定螺母，这一点在长行程铝型材框架、封闭型槽体的安装场景里优势特别明显，能大幅减少装配时的操作步骤，尤其是在设备后期维护调整工位时，只需要松开螺栓就能滑动螺母调整位置，不用拆动整根型材上的其他附件。从设计思路上看，这款螺母选用铜材质，一方面是铜的自润滑特性，在频繁调整工位的滑动过程中，不会和铝型材或者铸铁槽体产生咬合拉伤，长期使用也不会因为锈蚀卡死在槽内，另一方面铜的内螺纹耐磨性更好，针对需要经常拆装调整的工位，反复锁紧松开的螺纹寿命比普通钢制镀锌螺母要长不少，同时铜材质的导电性能也能满足部分有静电导除需求的设备安装场景，避免框架上积累静电影响精密电子元器件的运行。结构上这款螺母做了对称式的T型头部设计，两个侧翼的宽度刚好和T槽的内腔宽度形成小间隙配合，滑动时不会出现卡滞或者歪斜，头部的厚度也和T槽的台阶深度匹配，锁紧后螺母的上表面和槽体表面基本齐平，不会突出槽面影响其他部件的安装。内螺纹部分是标准M4粗牙螺纹，螺纹的有效啮合长度做了加长处理，相比薄型的T型螺母，啮合牙数更多，锁紧时的受力分布更均匀，不会因为锁紧力过大导致螺纹滑牙，哪怕是用在有一定振动的设备工位上，也能保持足够的锁紧力，不容易出现松动移位。做三维建模的时候，这个零件的建模逻辑其实很有代表性，先绘制T型头部的对称截面轮廓，拉伸得到主体基体，然后在基体中心位置绘制螺纹底孔，再通过扫描切除或者螺纹特征生成标准内螺纹，最后对所有的棱边做小尺寸的倒角处理，避免安装时锋利的棱边刮伤操作人员或者槽体的阳极氧化层。实际选型时要注意，这款M4的T型螺母适配的是对应槽宽的T型槽，不能用在更窄或者更宽的槽体内，槽宽过窄会导致螺母无法滑入，槽宽过宽则会让螺母头部的卡接面积不足，锁紧时容易出现偏转，导致螺纹受力倾斜，影响连接强度。在一些需要频繁调整位置的工装场景里，比如流水线的挡料机构、检测设备的传感器安装支架，这种铜制T型螺母的优势会更突出，滑动顺畅不卡顿，调整位置时不需要额外涂抹润滑脂，长期使用也不会在槽内留下锈迹或者金属碎屑，减少设备维护的清理工作量。另外在做绝缘安装的场景里，铜螺母配合绝缘垫片使用，也能实现支架和型材框架之间的静电泄放通路，同时避免不同金属之间的电化学腐蚀，延长整套连接结构的使用寿命。很多设计人员在做铝型材框架设计时，往往只关注型材的截面规格和螺栓的长度，忽略T型螺母的头部尺寸和材质匹配，最后装配时出现螺母卡不进槽、锁紧后螺母歪斜、后期调整时螺母锈死在槽内的问题，这款螺母的结构尺寸就是完全按照标准T槽的尺寸公差设计的，头部和槽腔的间隙控制在合理范围内，既保证滑动顺畅，又不会出现锁紧时的偏转问题，铜材质的选型也覆盖了绝大多数常规工业场景的使用需求，不需要额外做表面处理就能直接使用。
