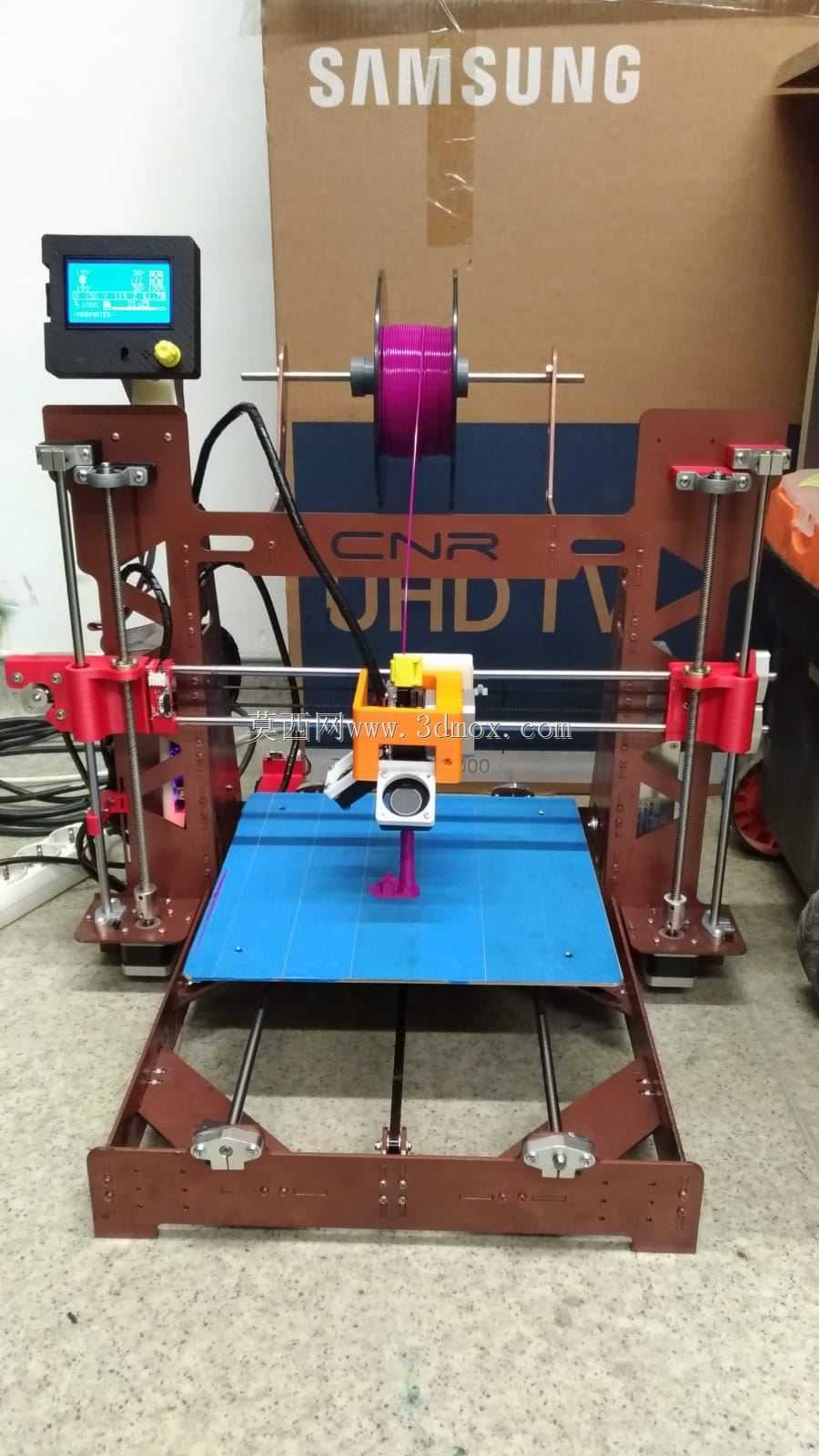

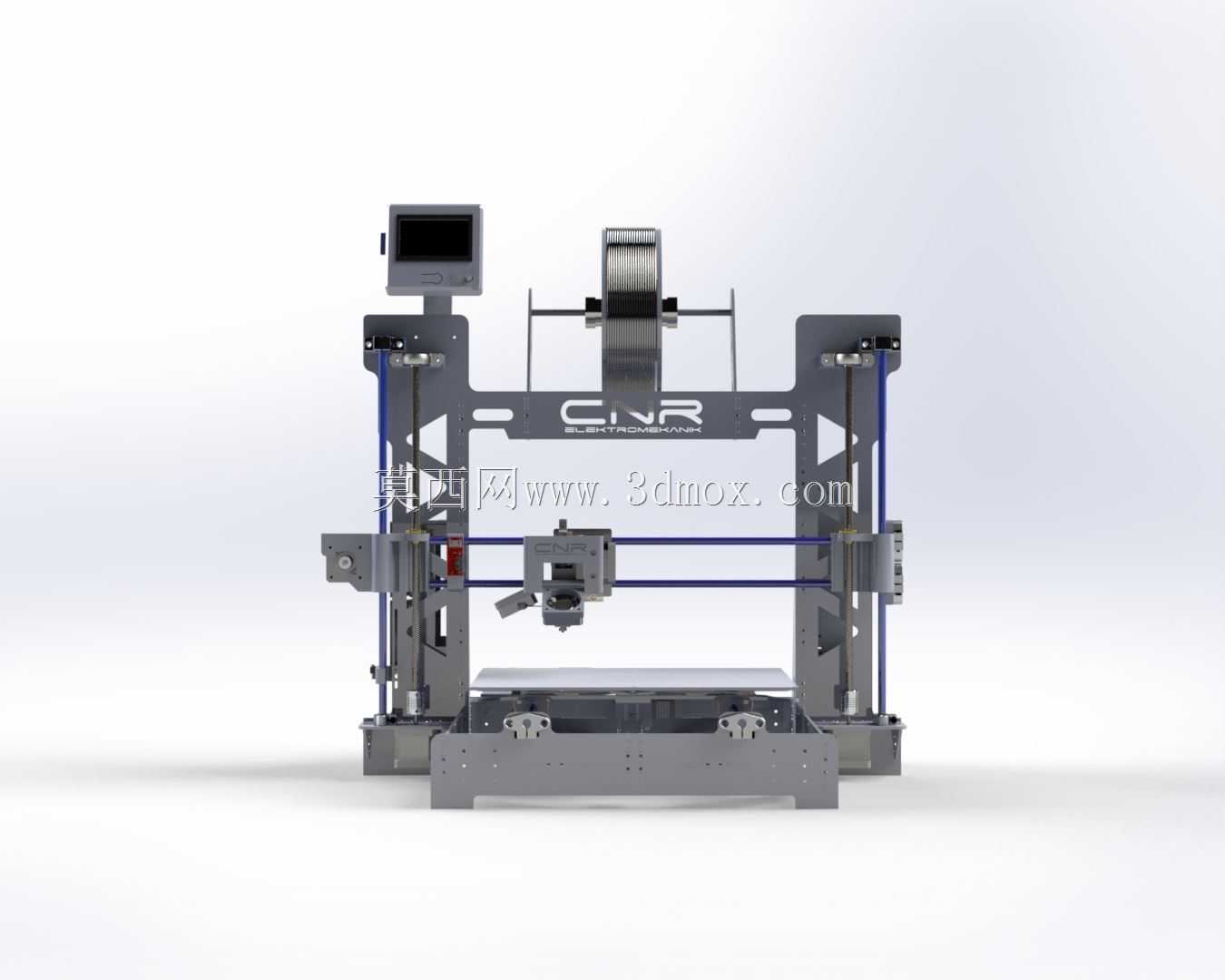

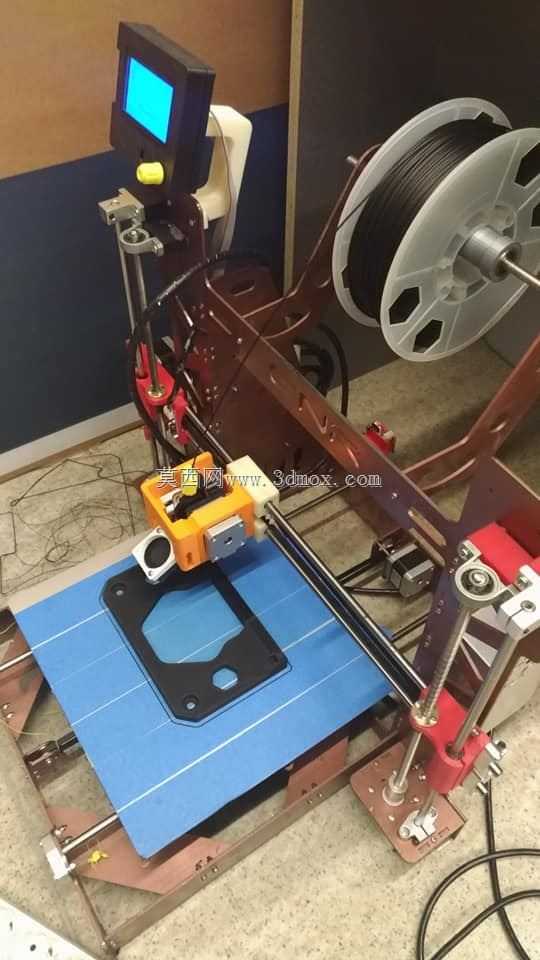

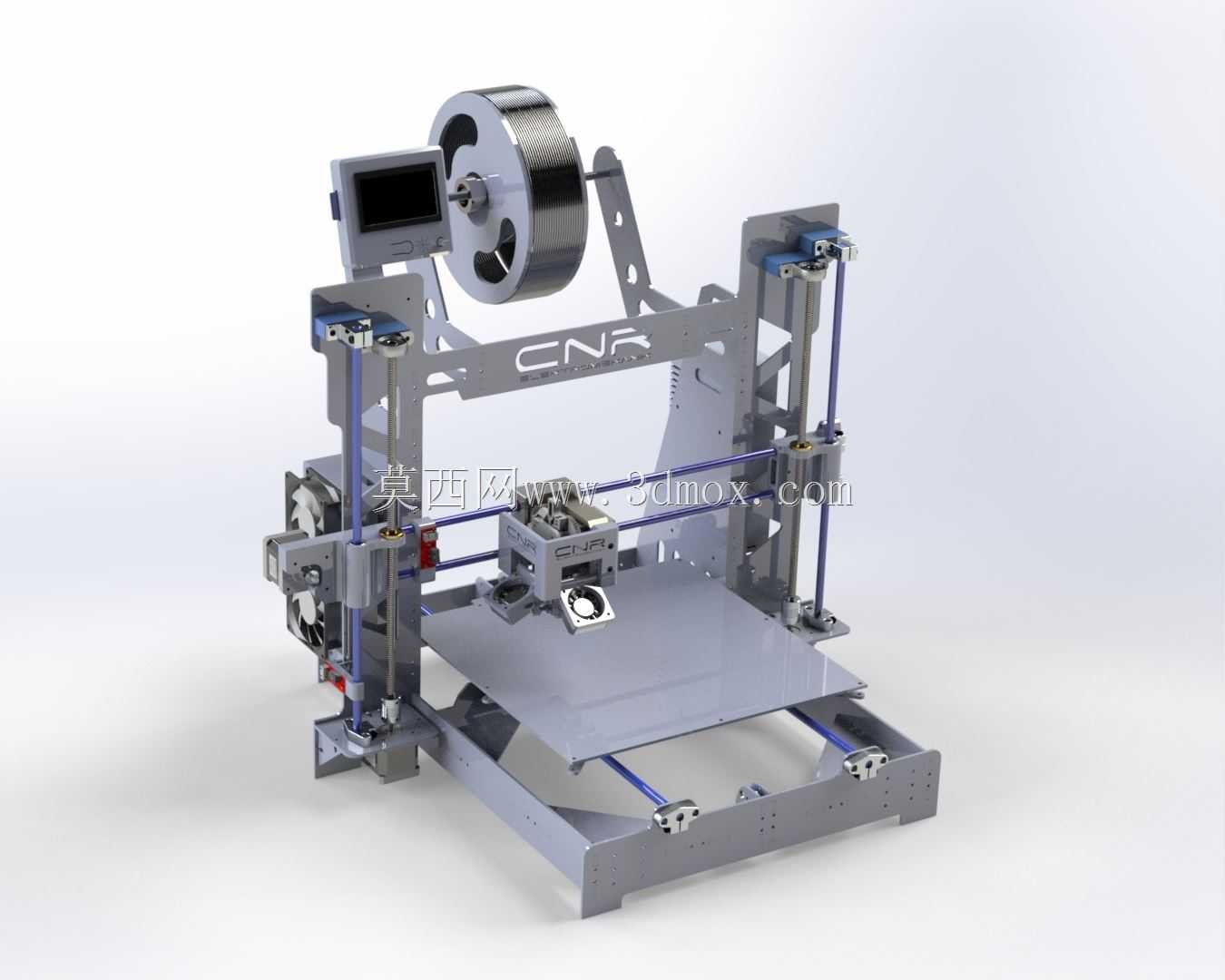

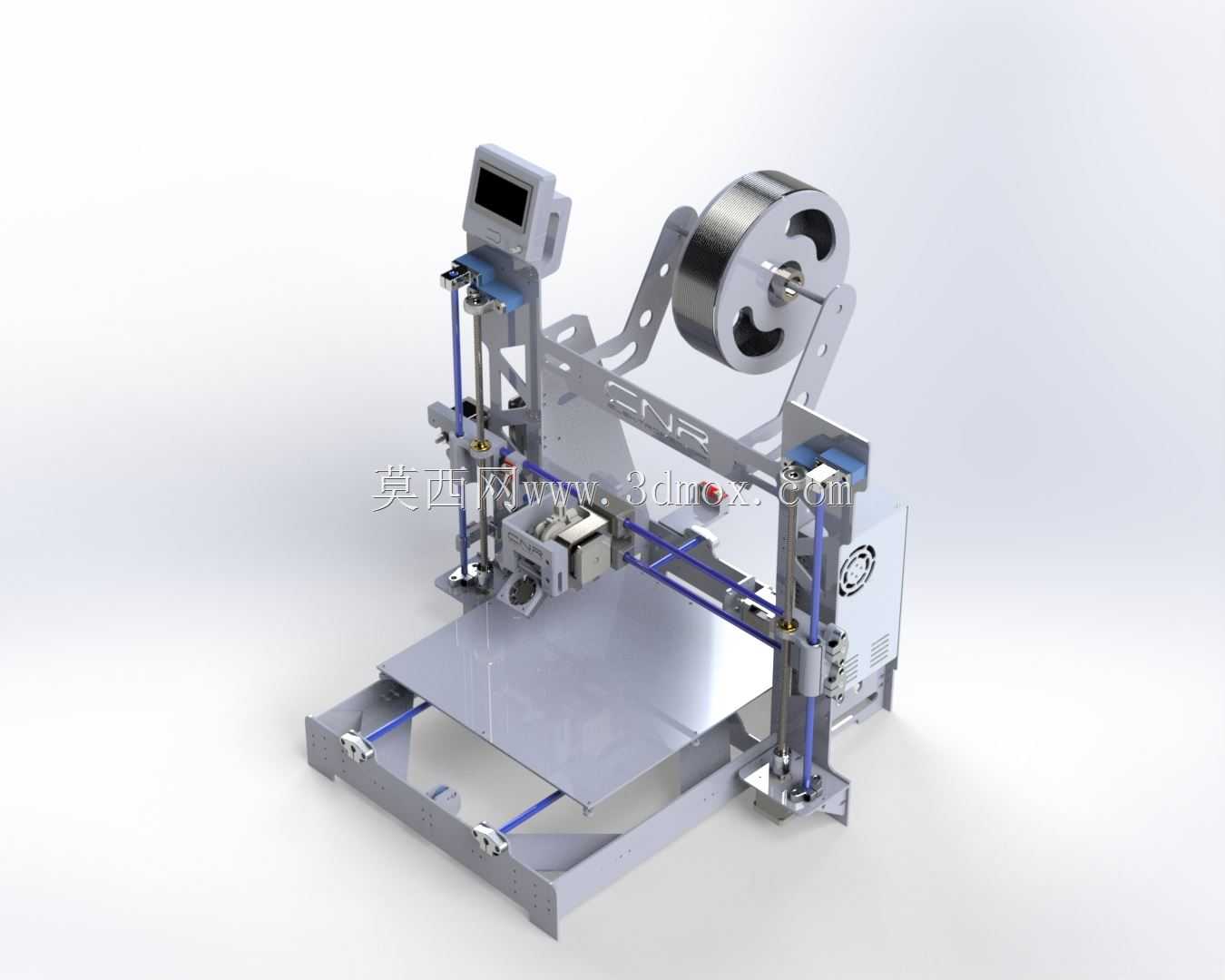

Prusa300V2型钢框架3D打印设备结构

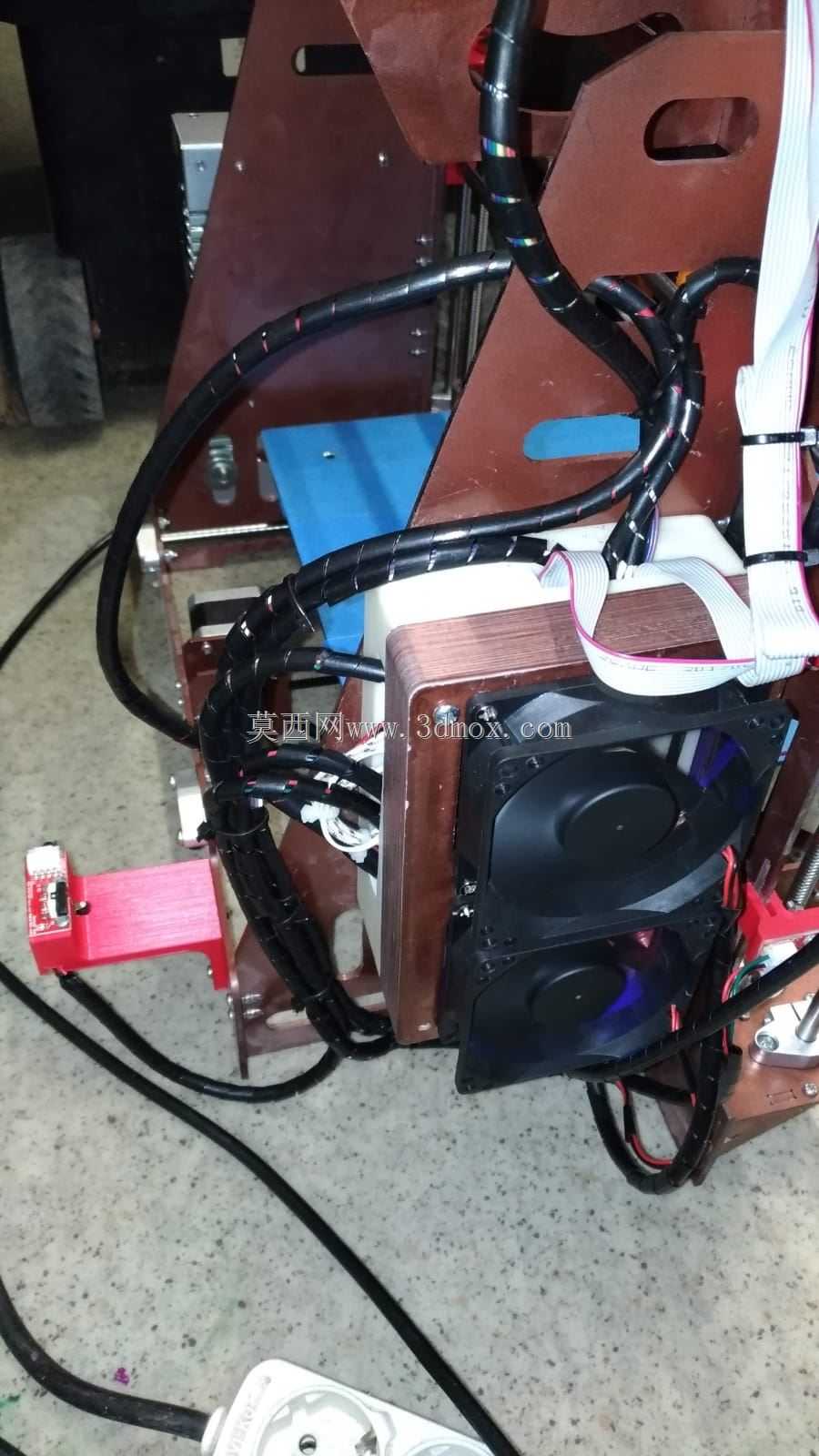

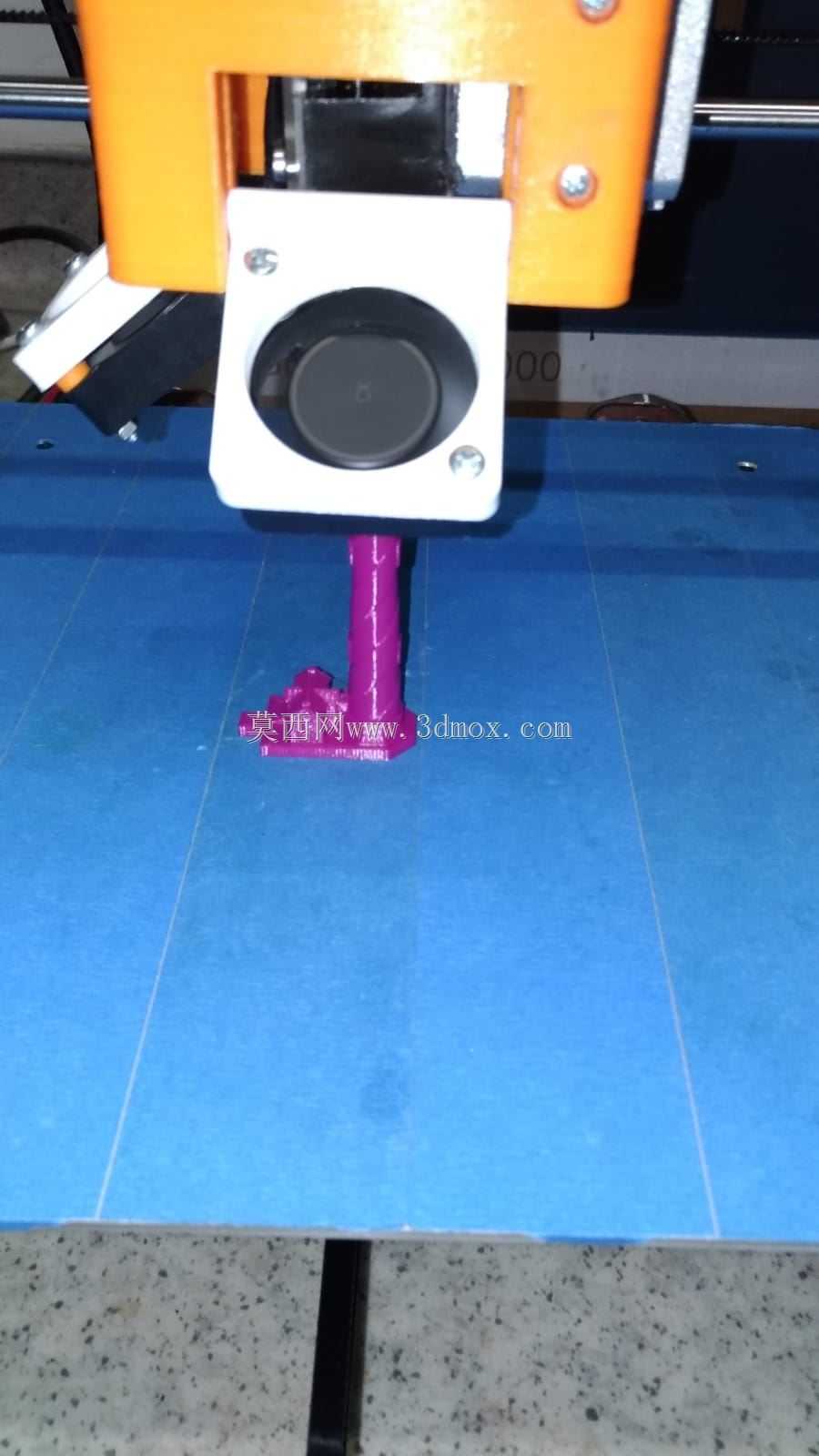

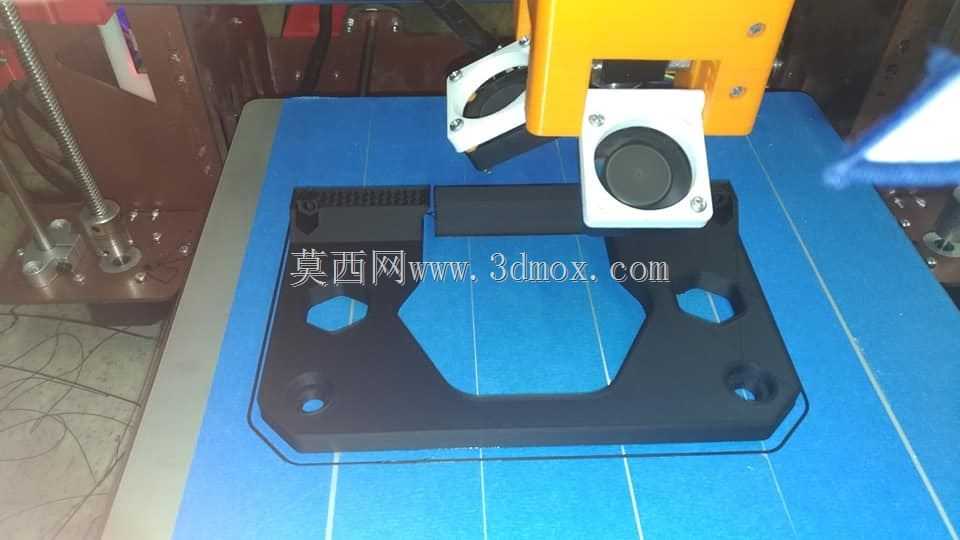

这款基于st37结构钢搭建的Prusa架构打印设备，核心定位面向桌面级小批量功能件制造场景，可覆盖创客空间原型打样、小型工坊定制零件生产、教学实训增材制造实操等多个实际使用场景，相比常见的铝型材拼装同规格机型，钢质框架的抗振性能更适配长时间连续打印作业，能有效降低高速运动下的框架谐振对打印层纹的影响。从结构设计逻辑来看，整机采用经典的笛卡尔运动布局，X轴行程300毫米、Y轴行程300毫米、Z轴行程230毫米，成型腔边界尺寸刚好适配日常绝大多数民用级打印需求，既不会因行程过小限制大尺寸一体成型零件的制作，也不会因跨度过大增加框架刚性冗余成本。框架部分全部选用3mm厚度st37结构钢作为主材，所有连接点位都设计了对应沉头安装位，装配时无需额外做型材攻丝调整，靠标准紧固件即可完成整机组装，钢件表面预留的走线槽位可将运动线缆全部隐藏在框架内侧，避免打印过程中线缆剐蹭成型件或者运动部件。运动端的设计延续了Prusa系列成熟的双Z轴丝杆传动方案，X轴采用皮带传动带动挤出头组件做横向移动，Y轴则带动成型平台做前后进给，所有光轴安装位都设计了自润滑衬套的固定卡槽，日常维护时只需定期清理光轴表面积尘即可，无需频繁加注润滑脂。设备顶部预留了耗材架安装位，可直接挂载1kg标准规格的耗材卷，送丝路径从耗材架到挤出头的距离经过优化，减少了送丝阻力带来的堵头风险，框架前部预留的显示屏安装位可直接搭载常规的触控操作屏，无需额外设计外置支架。从安装边界来看，整机底部的支撑脚向外延伸出框架主体15毫米，放置在常规工作台面时不会出现边角悬空的问题，设备后侧预留了电源与主板的安装仓，所有电气元件都可集中布置在仓内，既减少了电气线路外露的安全隐患，也能让整机外观更规整。实际使用过程中，钢质框架的自重能抵消一部分打印头高速往复运动带来的晃动，在打印PLA、PETG等常规耗材时，即使打印速度提升到每秒120毫米，框架也不会出现明显的振颤，成型件的层间结合精度与表面质量能保持稳定。设计时还在框架的关键受力位置做了折弯加强处理，比如Y轴导轨的安装梁、Z轴丝杆的顶部固定座位置，都通过钢板折弯形成加强筋结构，不用额外加装加强角件就能满足刚性要求，减少了整机的零件数量，也降低了装配时的对位难度。针对日常维护的需求，挤出头组件的安装位设计了快拆结构，更换喷嘴或者清理喉管时不需要拆解整个X轴组件，成型平台的调平螺母也做了下沉设计，调整平台水平度时工具可以直接伸入操作，不会被框架边缘遮挡。整机的所有钢质零件都采用激光切割下料后折弯成型，加工精度可控，装配时的孔位对位误差可控制在0.1毫米以内，不需要做二次锉修就能完成组装，对于自行加工搭建的用户来说，只需要拿到对应的切割图纸就能完成框架零件的制作，不需要复杂的机加工设备。
