三丰543-280b数显百分表三维结构设计

　　在精密加工车间的日常检测环节，这类接触式位移指示量具是机台旁、质检台最常见的工装辅具，不管是工装夹具装夹后的工件形位公差找正，还是批量加工件的尺寸抽检、设备运动轴的重复定位精度校验，都离不开这类小量程高灵敏度的接触式测量器件。这款三丰543-280b数显百分表的测头采用硬质合金球头设计，测杆部分做了密封防尘处理，日常在车间多切削液、多金属粉尘的环境下使用，能有效避免异物进入表体内部造成测杆卡滞、测量数值跳变的问题，测杆的伸缩行程覆盖常规百分表的0-12.7mm量程范围，足够应对绝大多数平面度、圆跳动、同轴度的现场检测需求。

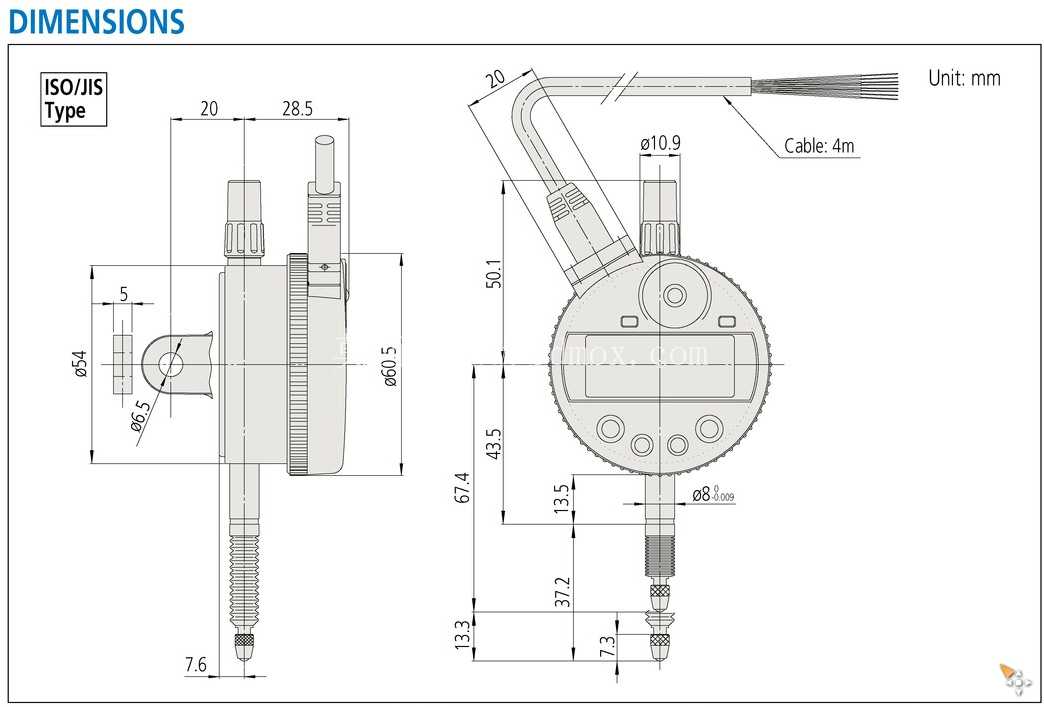

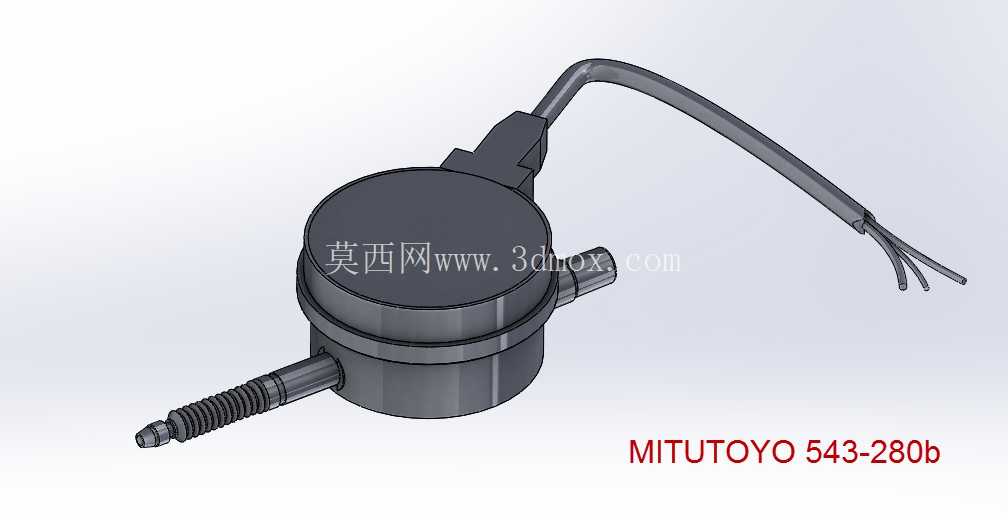

　　从三维结构设计的角度拆解，整个表体采用圆柱式主体结构，主体外壳做了等直径的圆柱面设计，既方便配套市面上通用的百分表表架、磁性表座的装夹孔位，不需要额外定制转接工装，也能在做自动化检测工位集成时，直接通过标准抱箍完成固定，安装边界非常清晰，主体圆柱外径适配行业通用的8mm装夹直径，不管是老式的机械式表架还是新型的柔性工装臂，都能直接兼容，不需要额外加工转接套。尾部出线的线缆部分做了防弯折的应力锥结构，在日常频繁挪动表体、调整测量位置的过程中，线缆根部不会因为反复弯折出现线芯断裂的问题，出线方向采用侧出式设计，不会干涉测头正上方的安装空间，在一些狭窄的工装内部安装时，能有效避开周边的结构干涉点。

　　这类数显指示表和老式机械百分表最大的区别，是内部采用容栅位移传感结构，没有复杂的齿轮传动组，长期使用不会出现齿轮磨损带来的回程误差，测量响应速度更快，在做快速碰撞检查、设备运动限位的硬触发验证时，能快速捕捉到位移变化量，不会因为机械结构的传动滞后出现漏检。在做三维建模的时候，需要重点还原测杆的伸缩行程余量，表体和线缆连接部分的过渡圆角，还有测头端部的螺纹连接结构，这些细节直接影响后续做检测工位的装配仿真时的干涉检查结果——很多工程师在做自动化检测站的布局设计时，经常会忽略百分表尾部线缆的弯曲半径，实际装配时才发现线缆和周边的工装压板、气缸管路产生干涉，不得不重新调整表架的安装位置，耽误现场调试的进度。

　　另外表体侧面的出线接头做了扁位定位结构，建模时要还原这个扁位的尺寸，这样在做线缆固定的时候，能准确模拟接头的防转定位，避免实际使用中线缆被拉扯时带动表体转动，导致测头的测量方向偏移，影响最终的测量精度。在实际生产场景中，这类量具除了手持做人工抽检，更多时候是被集成到专用的检测工装、自动分选设备上，作为位移反馈元件使用，比如轴类零件的外径分选工位，会并排安装多支这类百分表，测头垂直抵靠在工件的不同截面上，工件到位后测杆被压缩，数显单元输出的位移值直接传输到设备的PLC系统，就能快速判断工件的尺寸是否在公差带范围内，这种应用场景下，对百分表的外形尺寸、安装定位基准的建模精度要求很高，因为安装孔位的偏差哪怕只有0.1mm，都会导致测头的接触点偏移，最终的测量数据出现系统性误差。建模时还要注意测杆部分的密封槽结构，虽然是外观级的三维模型，但还原密封槽的位置和尺寸，能让做工装设计的工程师准确判断配套防尘护套的安装空间，避免后续给测杆加装防尘折套的时候出现尺寸干涉。整个表体的重量分布也做了优化，重心集中在圆柱主体的中下部，安装在表架上的时候不会因为头重脚轻出现表体下垂的问题，哪怕是悬伸长度较长的表架杆，也能保持稳定的测量姿态，不会因为设备运行的轻微振动导致表体偏移。
