V-156-1C25型微动限位开关三维结构设计

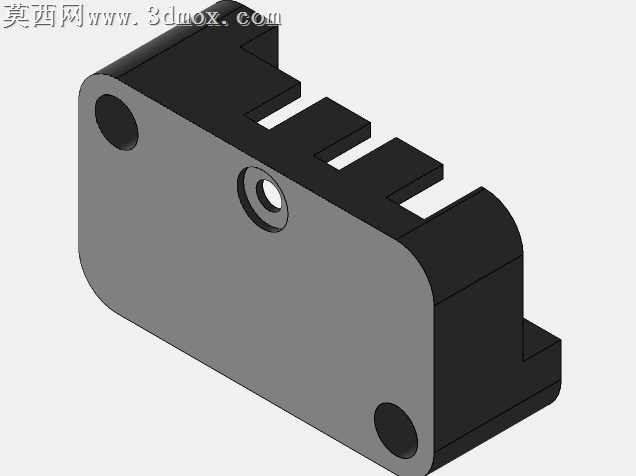

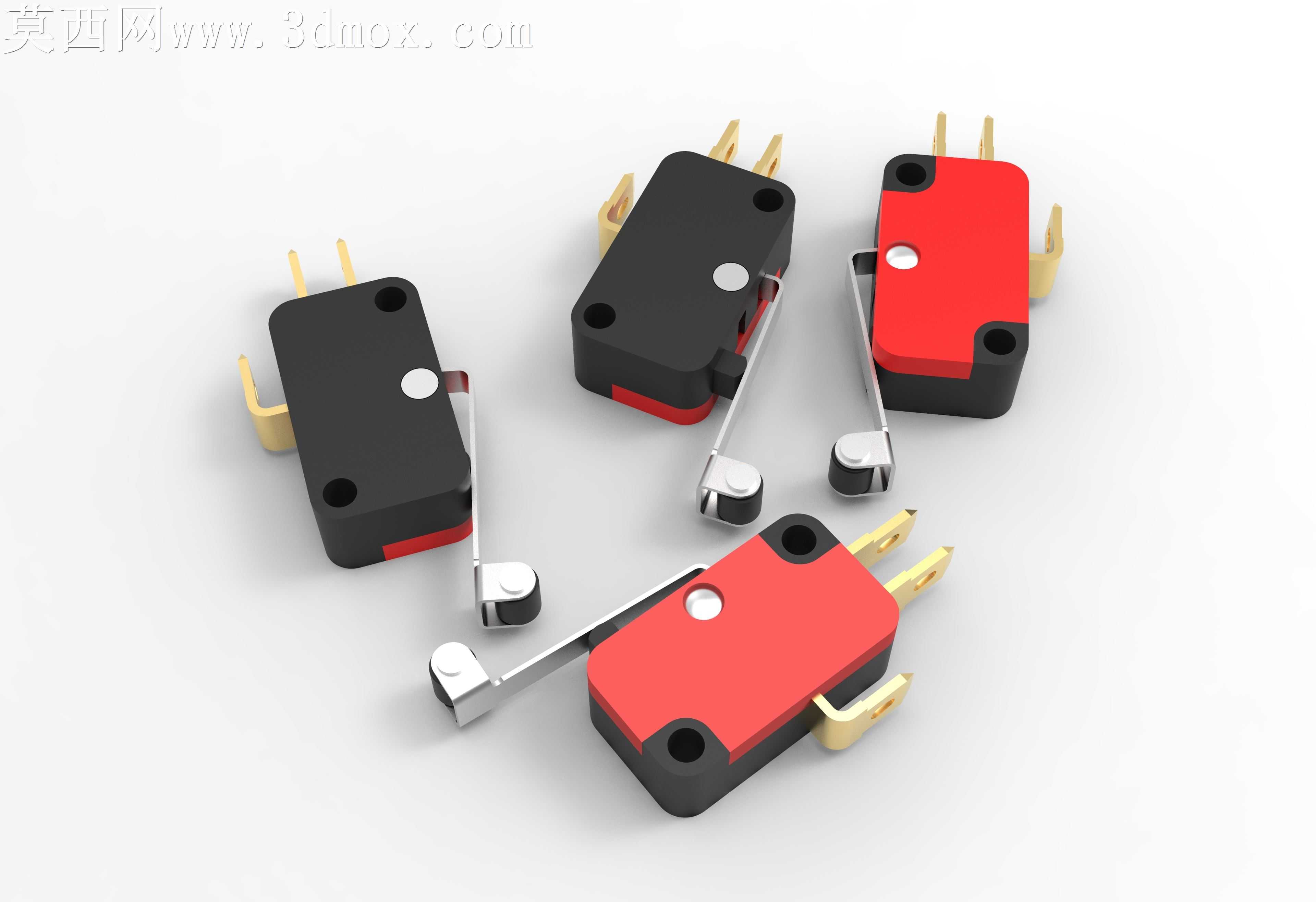

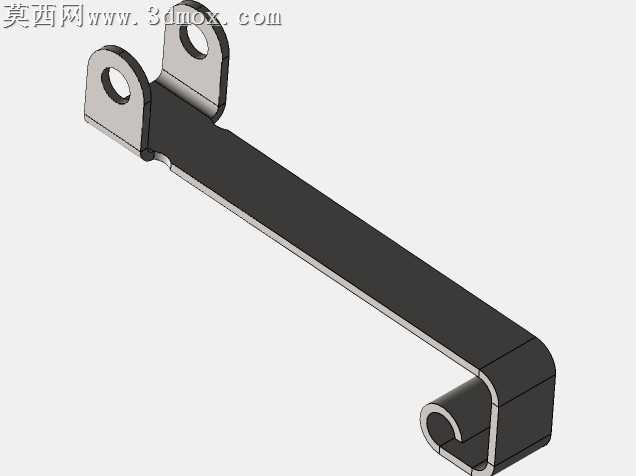

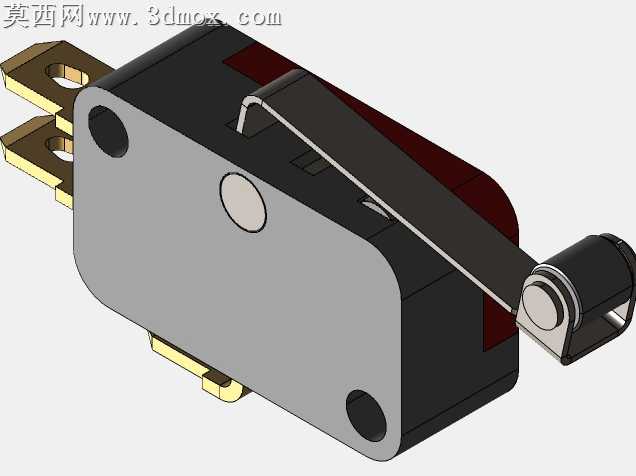

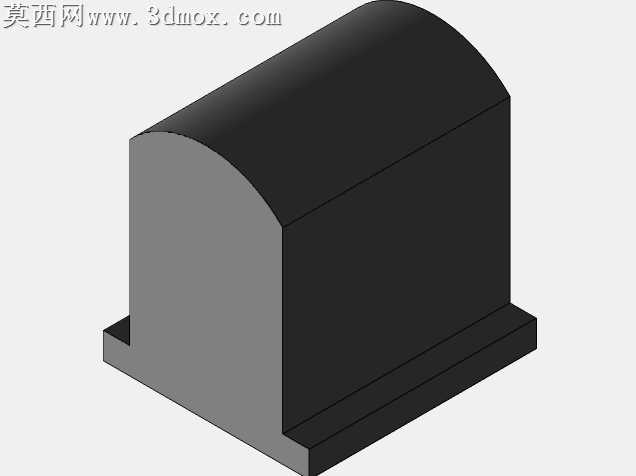

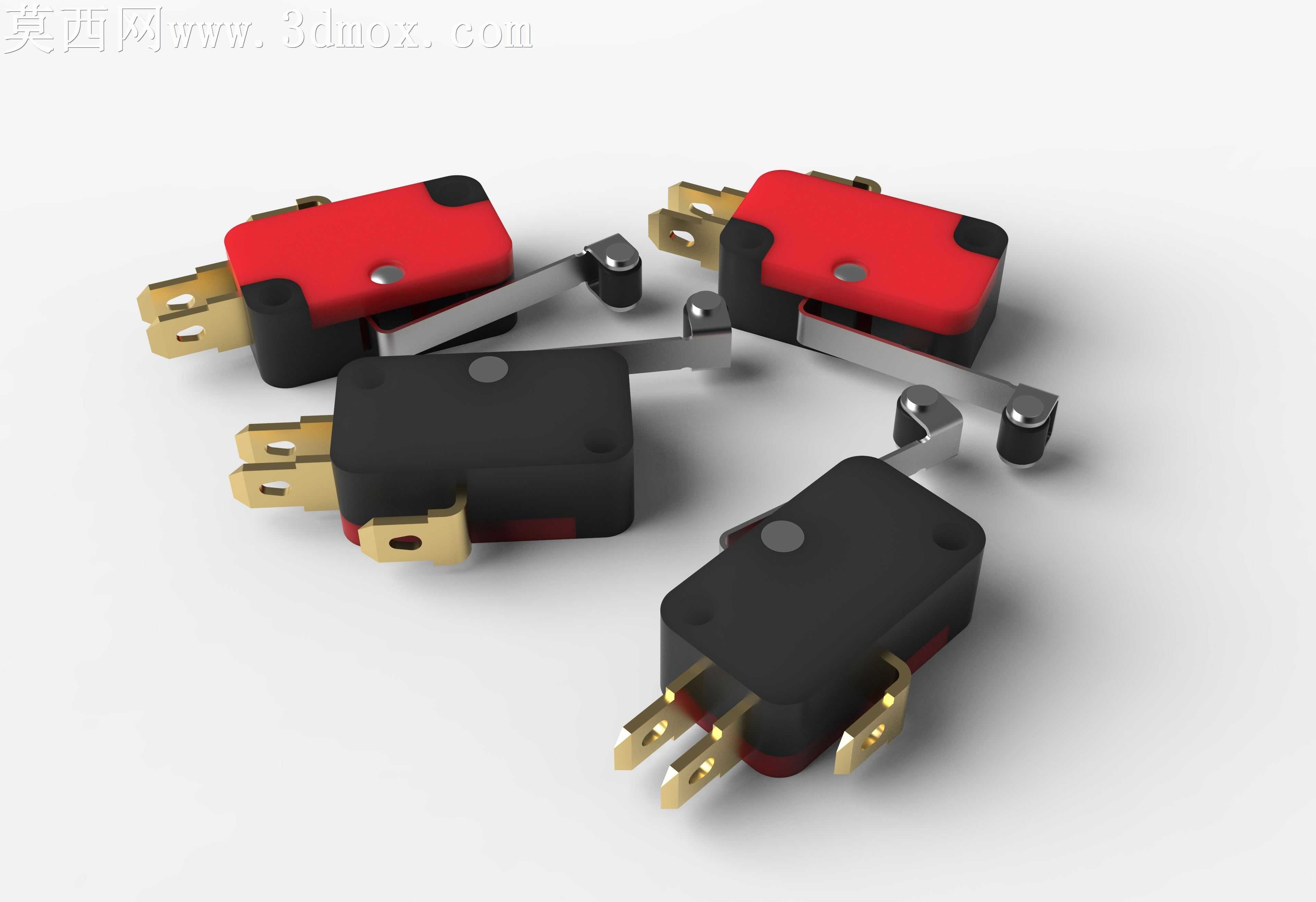

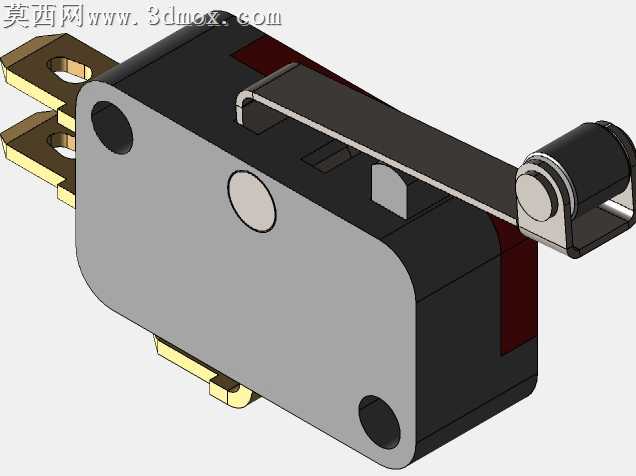

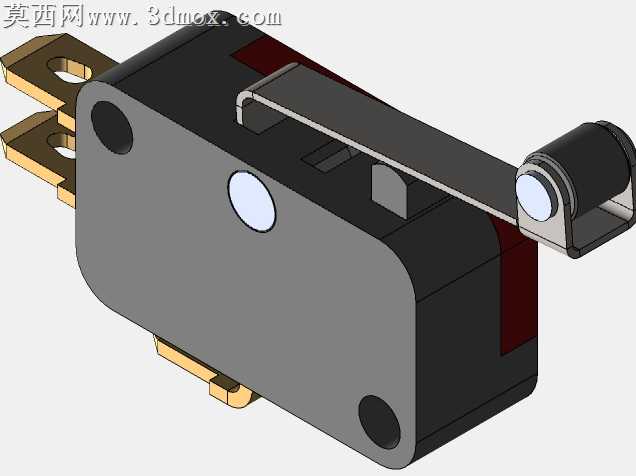

本作品为V-156-1C25型微动限位开关的三维参数化设计成果，建模阶段采用SolidWorks完成全零件参数化绘制，首先依据该型号微动开关的实物尺寸与行业通用规格，拆分出绝缘基座、动触弹片、静接电端子、触发摆杆、滚轮压头、复位弹簧、固定卡扣共七个核心零部件，每个零件均绘制独立的草图特征，通过拉伸、切除、扫描、钣金折弯等特征命令完成实体构建，其中接电端子的镀金插脚部分单独设置外观材质属性，还原实物的金属导电件质感。装配阶段采用自下而上的装配逻辑，先完成基座内部弹片与端子的定位配合，添加同轴、重合等标准配合约束弹片的活动行程，再装配外部触发摆杆与滚轮结构，设置合理的限位角度约束还原摆杆的按压触发行程，确保装配体可实现真实的按压触发动作模拟，能够直观展示开关从空闲状态到按压接通状态的结构运动过程。渲染阶段采用Keyshot完成材质与场景搭建，绝缘基座部分区分黑红两款常规配色，分别赋予哑光阻燃塑料材质，调整表面粗糙度参数还原工程塑料的磨砂质感；金属接电端子赋予黄铜金属材质，添加轻微的表面做旧效果模拟工业元件的真实质感；触发摆杆与滚轮采用不锈钢金属材质，调整反射参数突出金属件的光亮质感；场景采用纯白无影摄影棚环境，添加柔和的顶光与侧补光，避免金属部件出现过曝反光，多角度渲染展示开关的整体外观、端子布局、触发结构细节，同时输出线框渲染图展示内部的弹片排布结构。设计过程中严格遵循该型号微动开关的电气参数规格，预留的安装孔位、端子间距、摆杆触发力参数均匹配行业通用标准，模型包含空闲与按压触发两种配置状态，可直接用于自动化设备的限位结构虚拟装配验证、电气控制柜的元件布局模拟，也可作为电子元件类教学演示的三维素材，帮助使用者直观理解微动开关的内部触发原理与结构组成，模型的所有特征均保留参数化编辑属性，可根据实际使用需求调整安装尺寸、摆杆长度、端子形式等参数，适配不同的设备安装场景。
