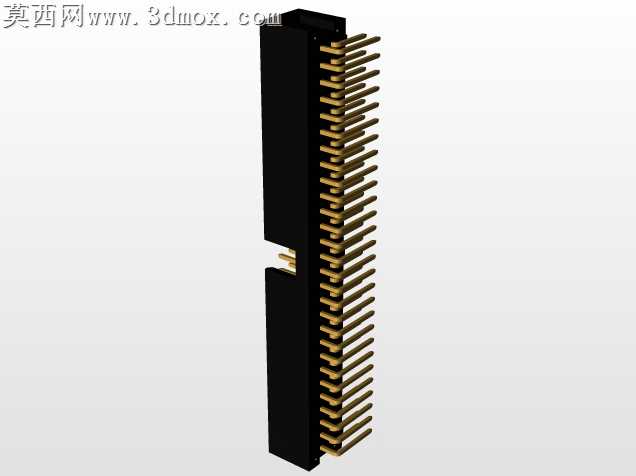

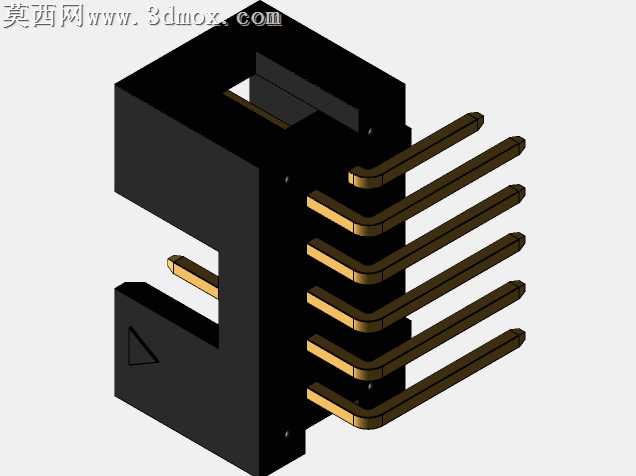

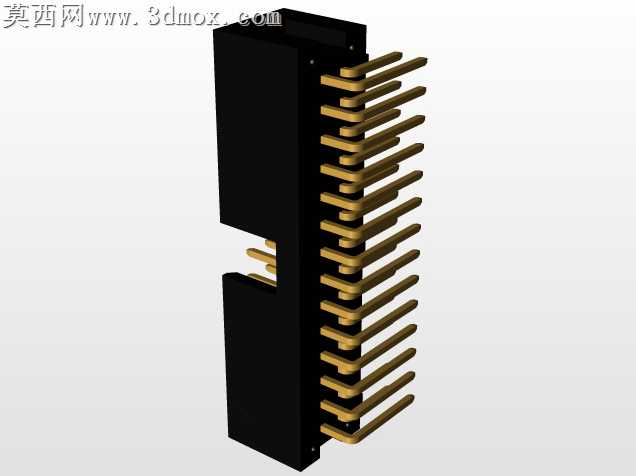

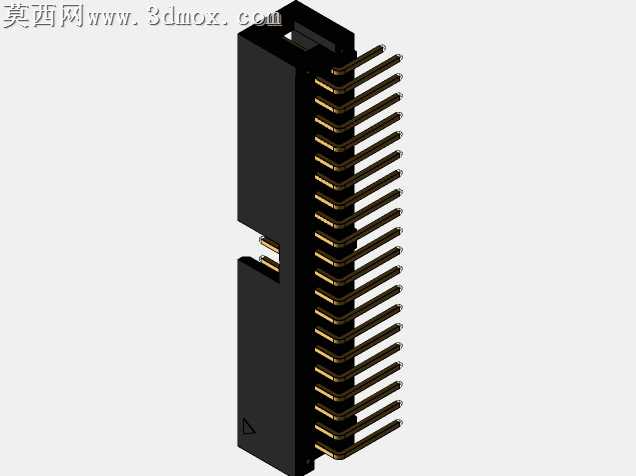

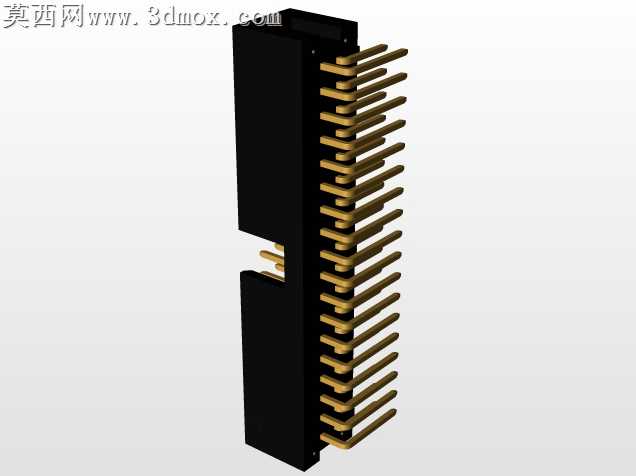

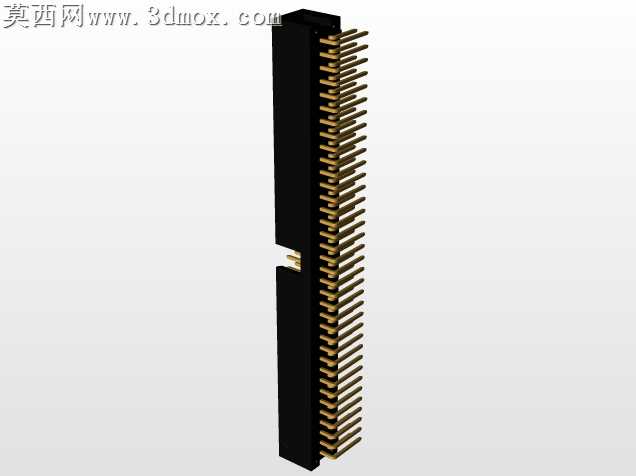

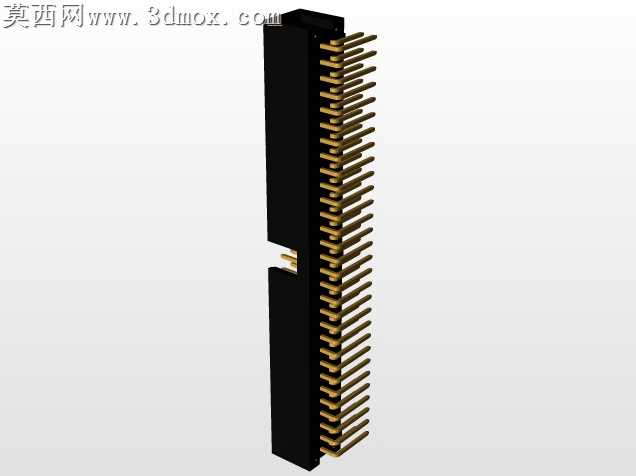

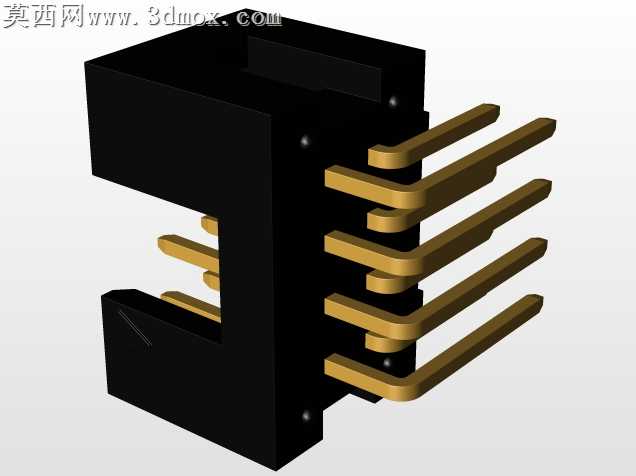

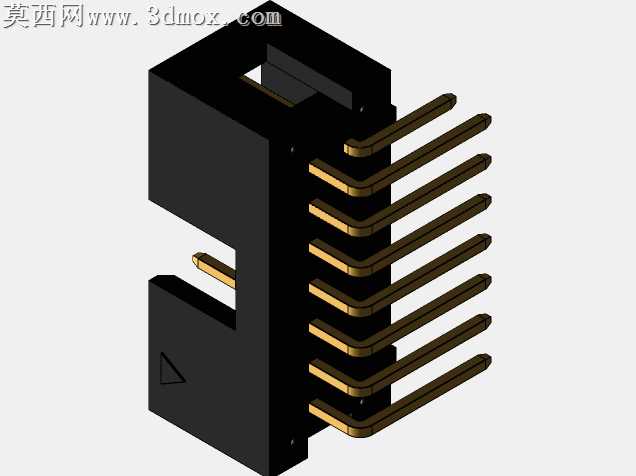

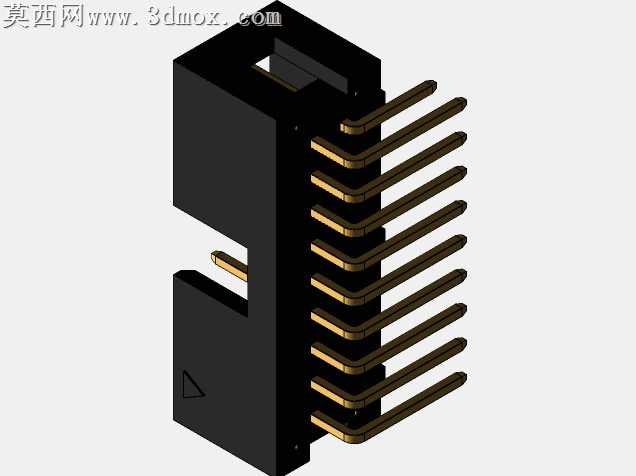

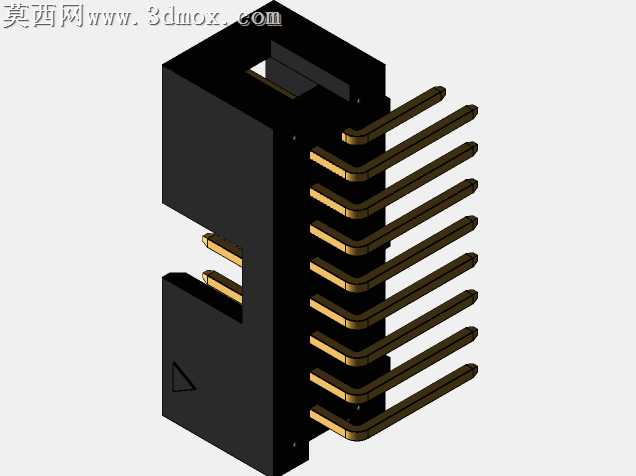

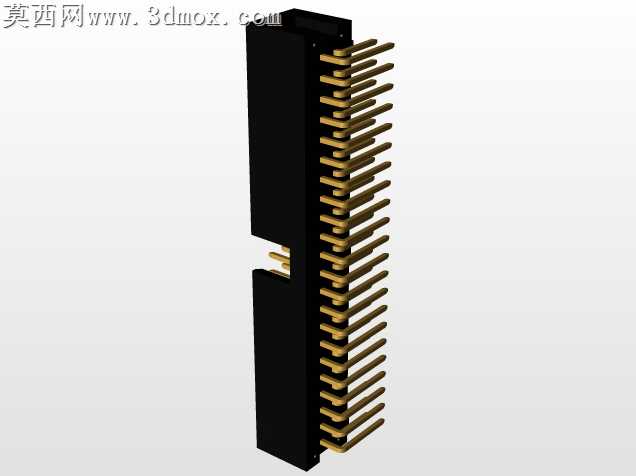

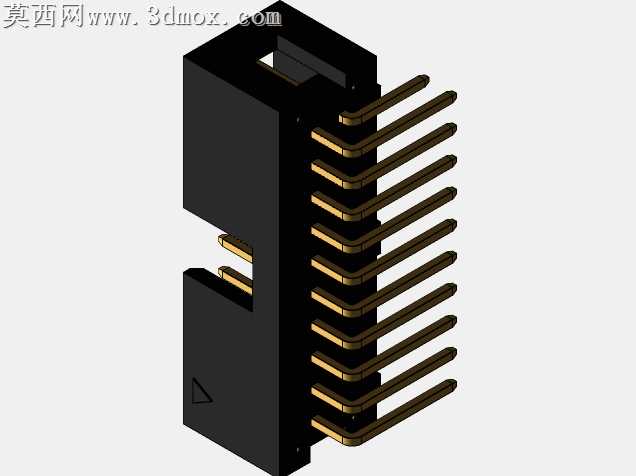

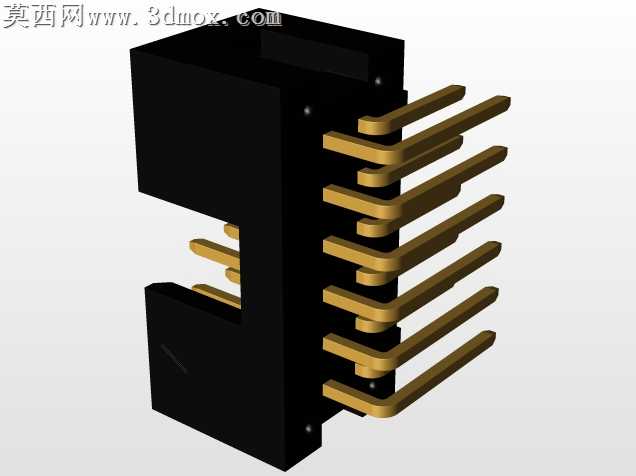

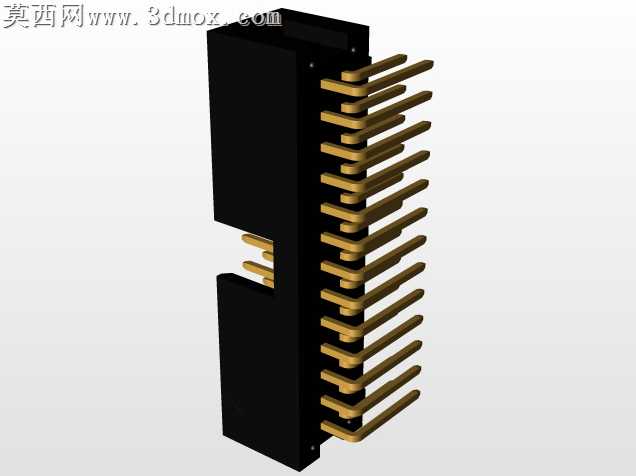

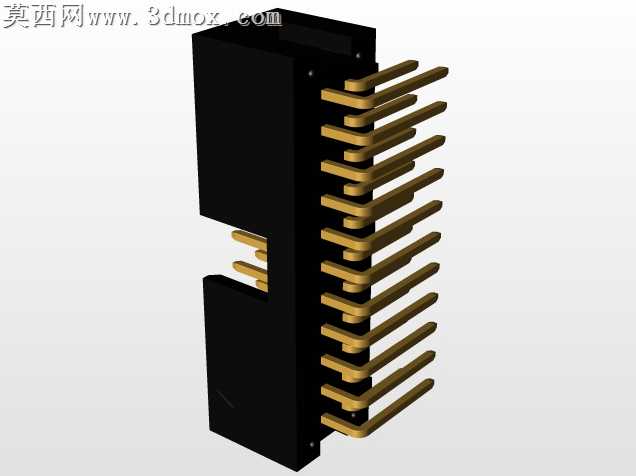

直角双排2.54mm节距IDC连接器头部模型

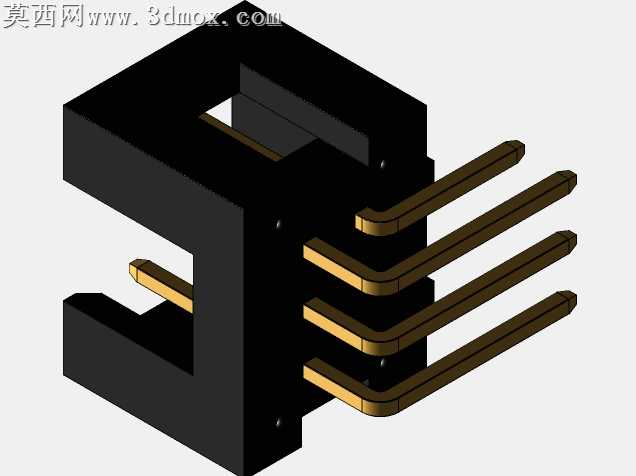

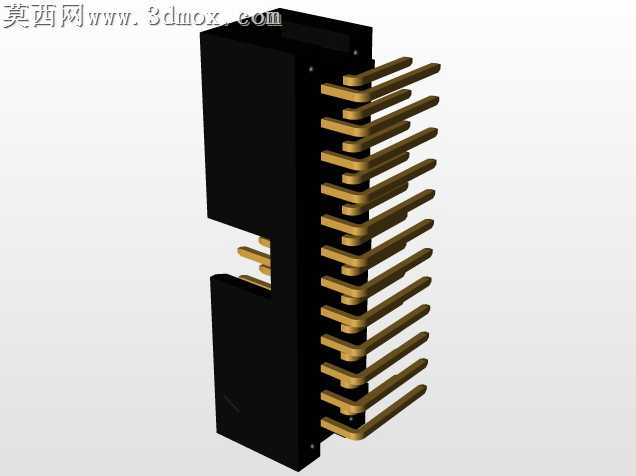

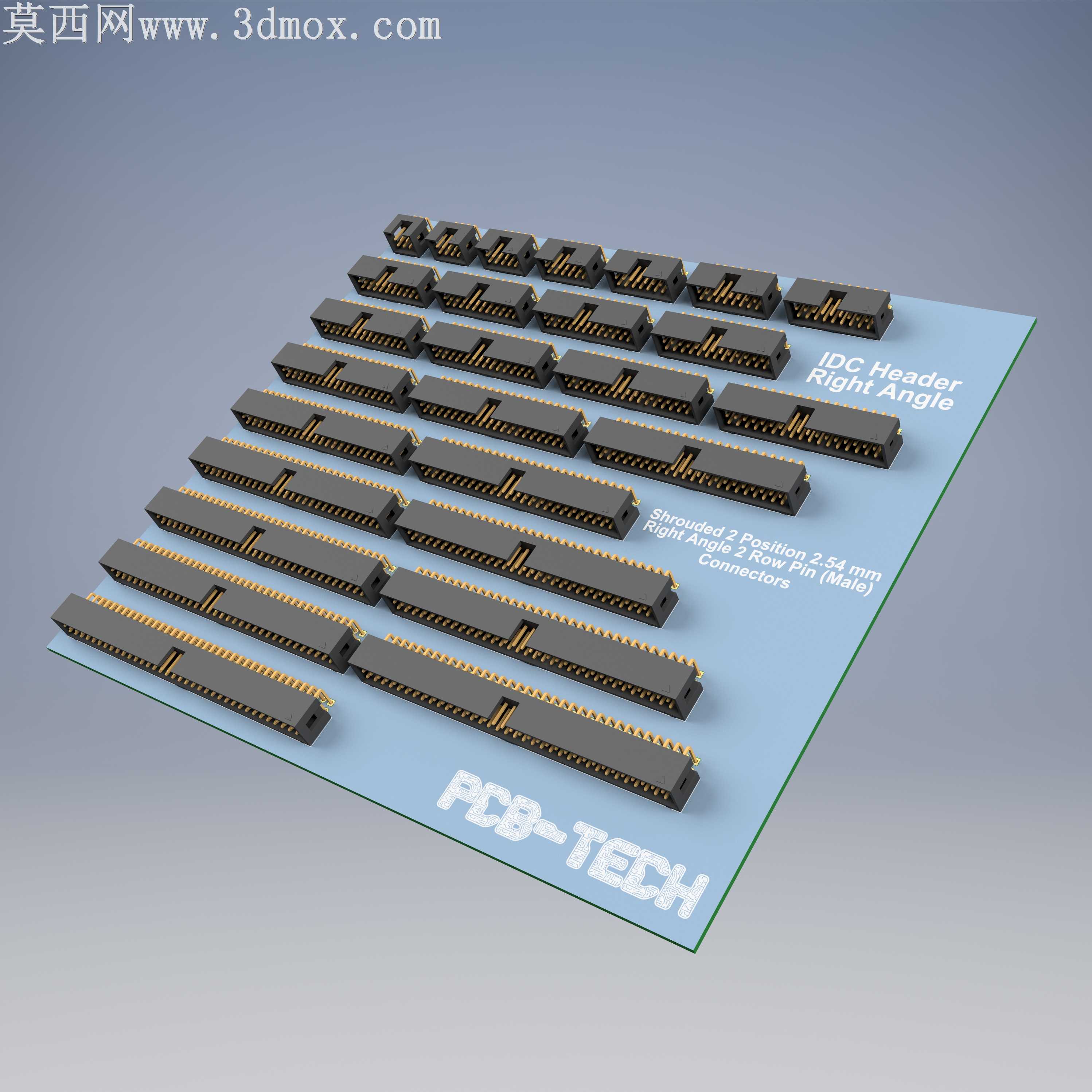

本模型为直角结构双排IDC连接器头部组件，覆盖6至72位全规格引脚配置，引脚间距为标准0.100英寸即2.54mm，适配常规PCB通孔焊接安装需求，是电子电路连接场景中应用极为广泛的接插件类型。建模过程严格遵循连接器行业通用尺寸规范，首先以基准平面定位PCB安装基板轮廓，绘制板件基础外形后预留对应规格的焊盘通孔位置，确保每一个引脚安装位的孔位间距、孔径公差都符合实际生产的精度要求。接插件主体部分采用分体式建模逻辑，先构建黑色绝缘基座的实体结构，对基座的卡扣位、定位柱、引脚过孔等细节逐一做特征拉伸与切除处理，还原绝缘件的装配限位结构；再构建金属接触引脚，按照双排错位排布的规则阵列引脚特征，对引脚的接触端、焊接端分别做倒角与折弯处理，还原直角连接器的引脚弯折角度，确保引脚伸出基座的长度、焊接段长度与实物一致。模型附带的渲染效果中，PCB基板采用哑光青绿色板材材质，表面印刷对应规格的型号标识文字，还原真实PCB的丝印层效果；绝缘基座采用哑光黑色工程塑料材质，模拟PA材质注塑件的细微磨砂质感；金属引脚采用镀金铜材材质，添加轻微的金属反射与粗糙度参数，还原接插件引脚的金属光泽；配套的护套件采用半透明磨砂塑料材质，还原护套的防护结构与视觉质感。设计过程中充分考虑系列化产品的参数化特征，将引脚位数、基座长度设置为可驱动参数，可快速调整生成不同引脚数的同系列连接器模型，适配不同电路设计的选型参考需求，所有结构特征均做了圆角与倒角处理，避免建模过程中的尖锐棱角，还原实际注塑零件与冲压零件的工艺特征，模型可直接用于PCB布局的干涉检查、整机装配的结构验证，也可作为电子元件库的标准件素材使用。
