对夹式刀闸阀三维结构设计作品

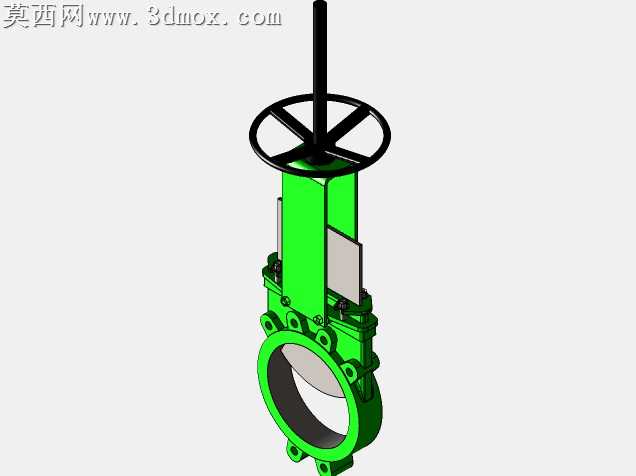

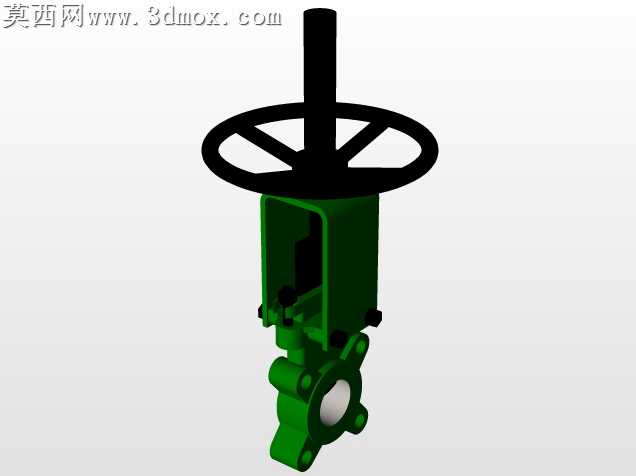

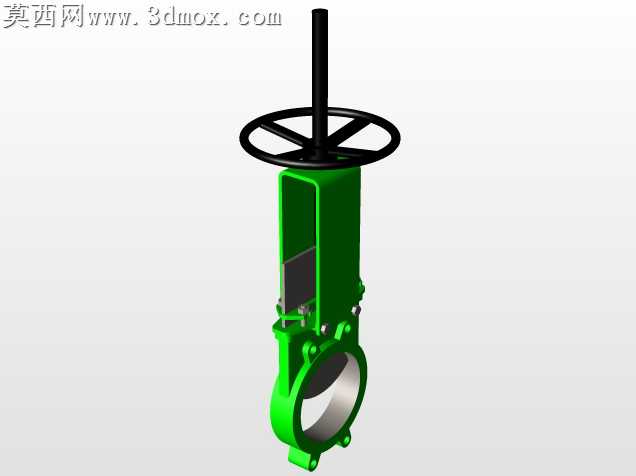

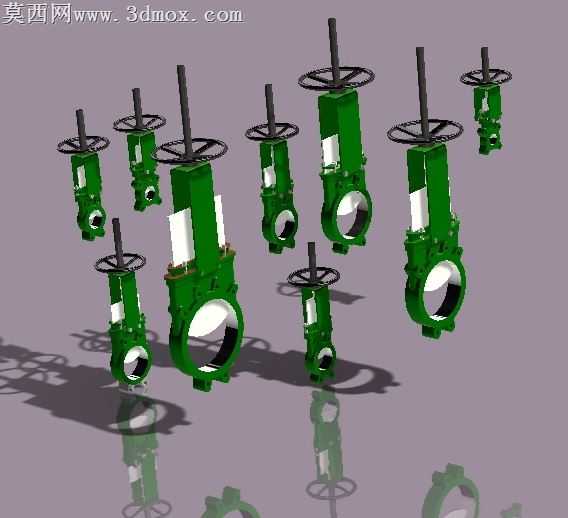

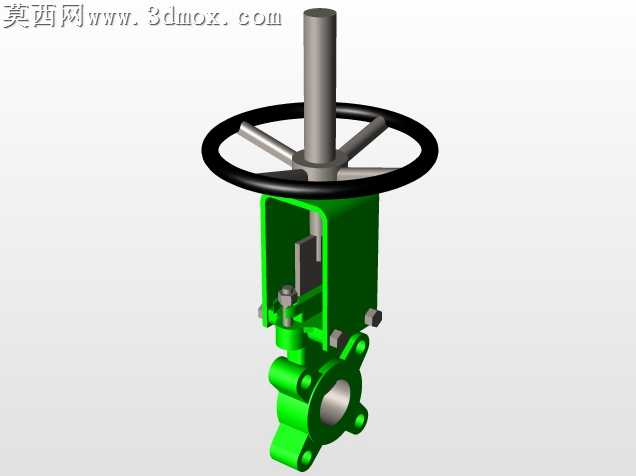

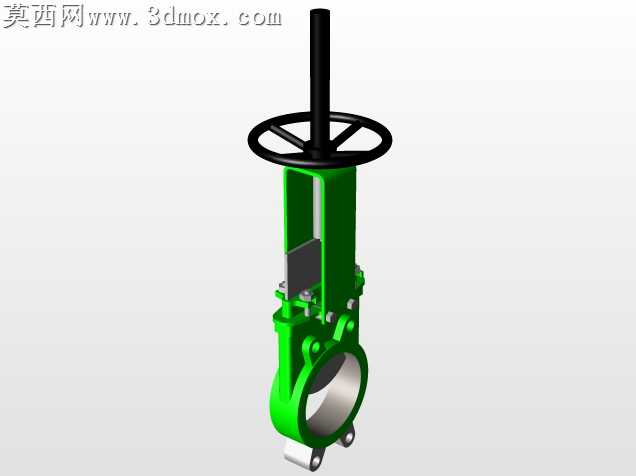

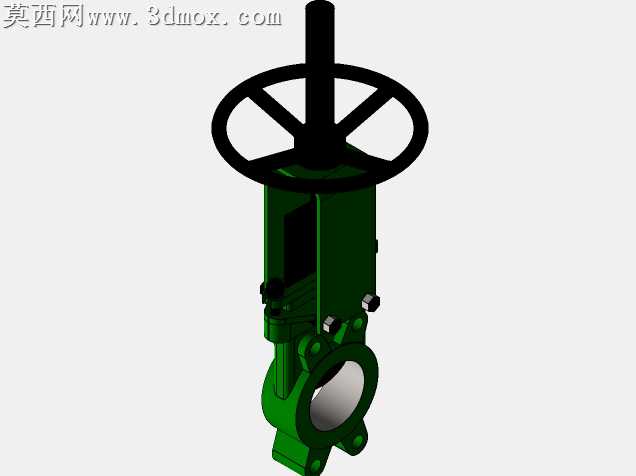

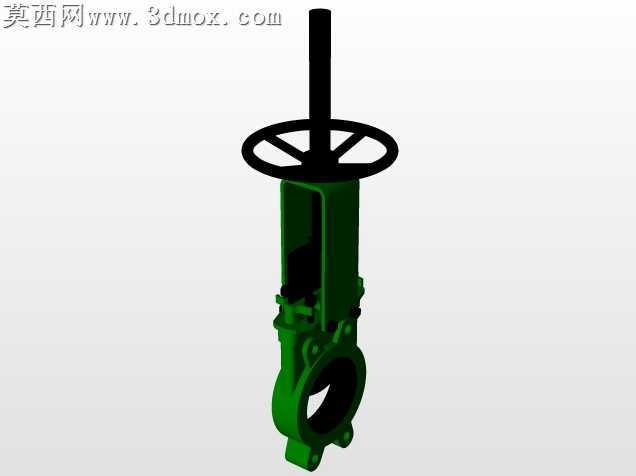

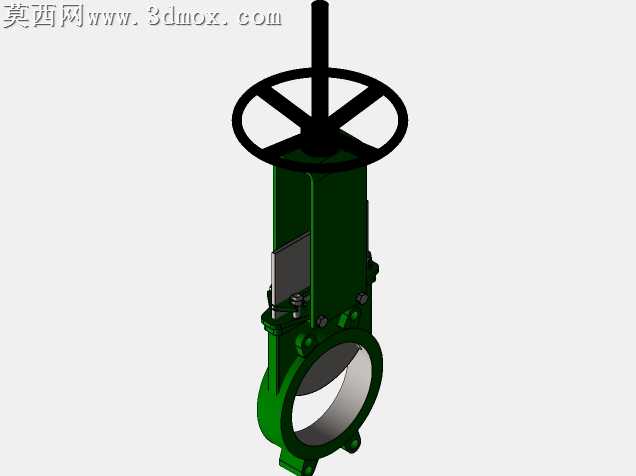

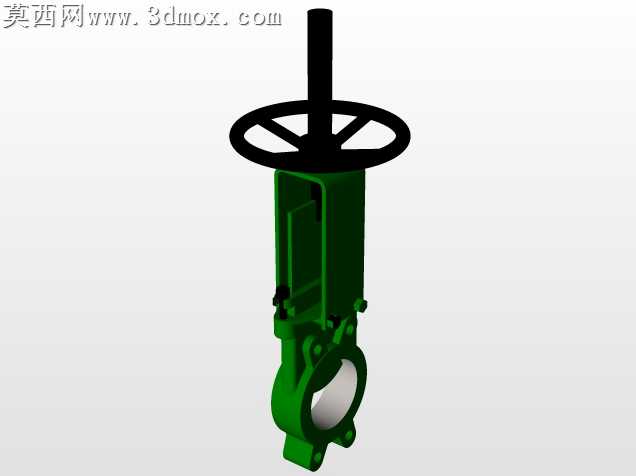

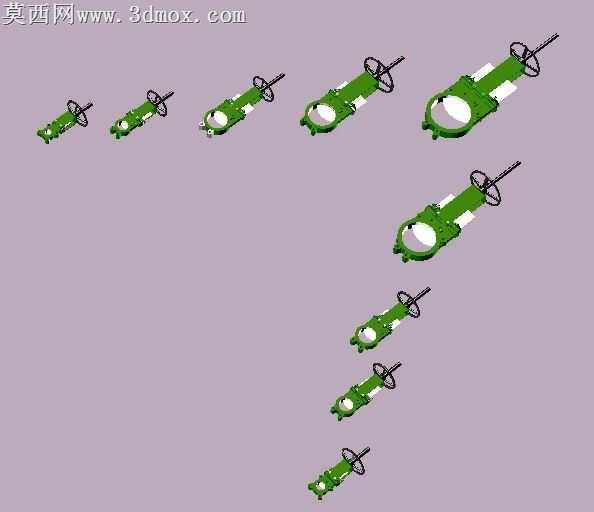

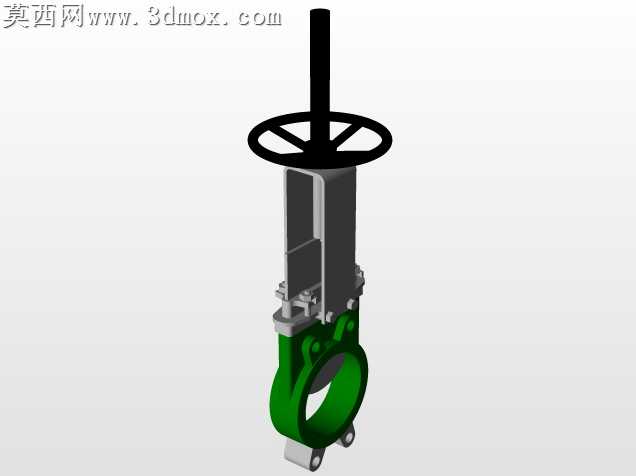

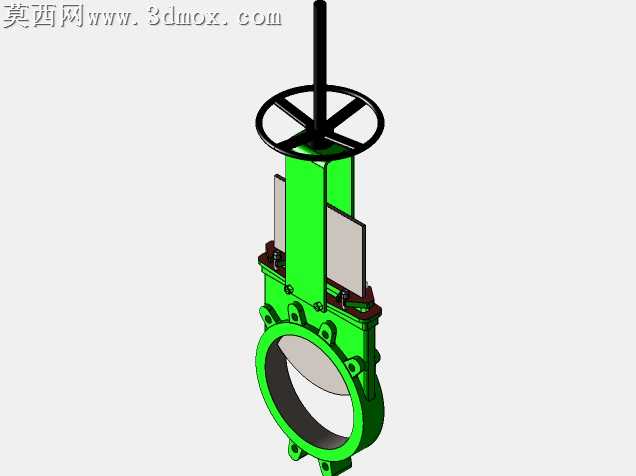

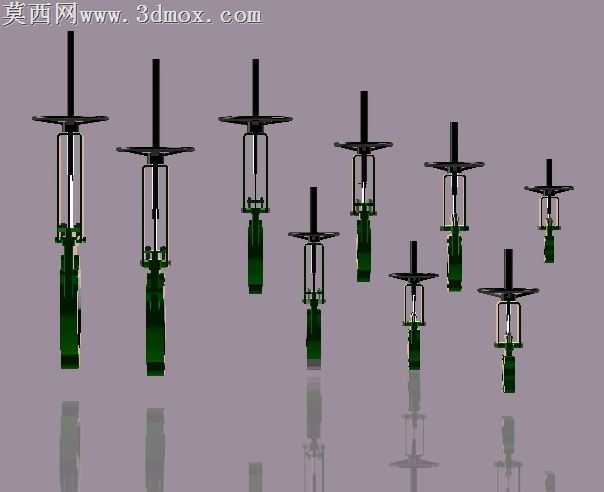

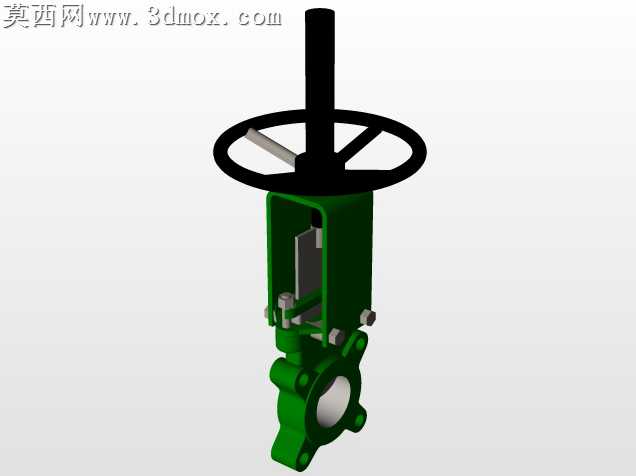

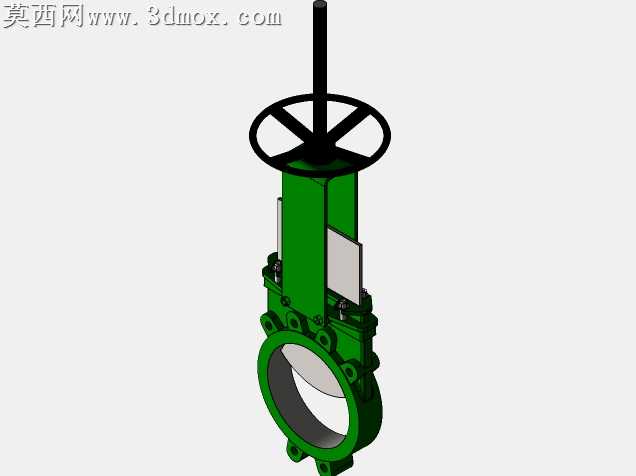

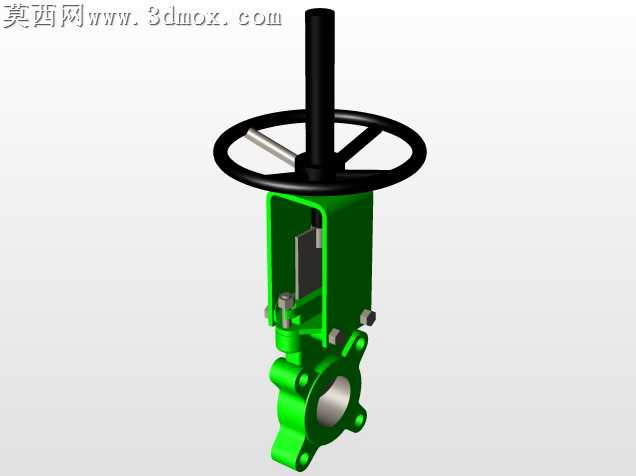

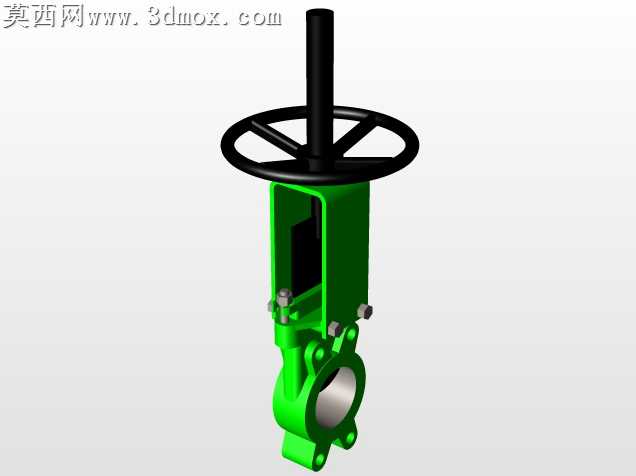

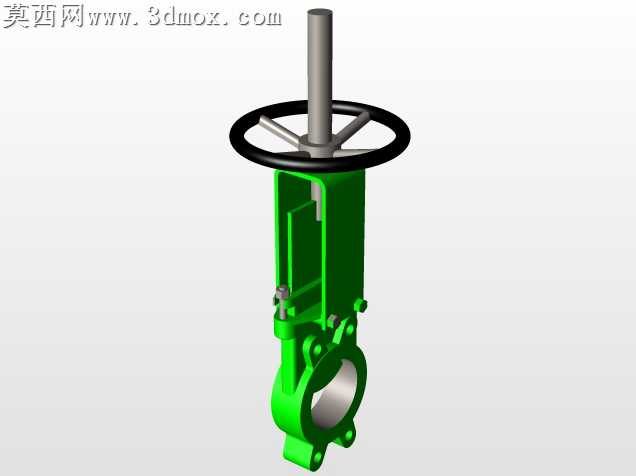

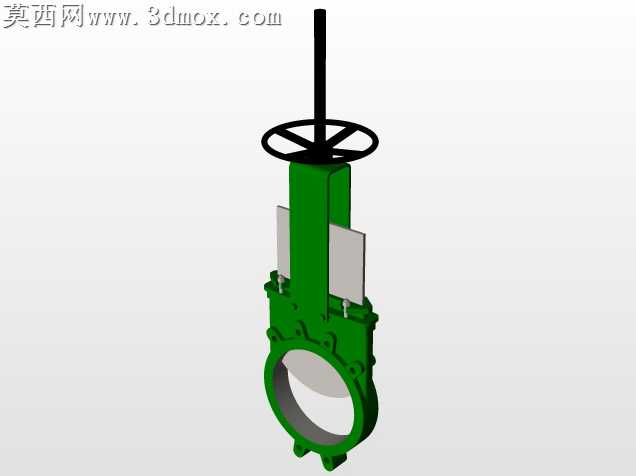

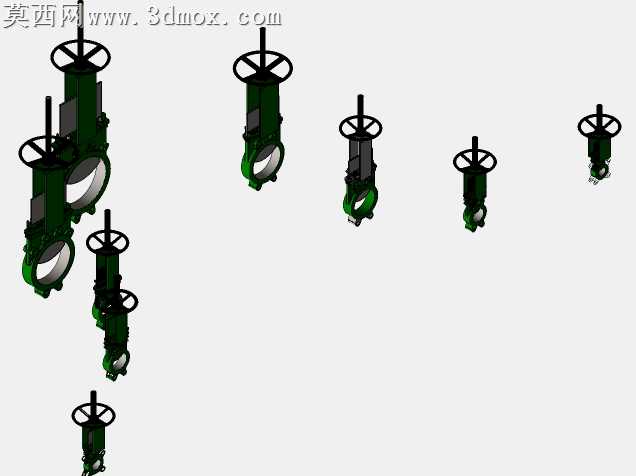

本作品为对夹式刀闸阀的三维建模设计成果，建模过程依托主流三维机械设计软件完成，整体建模逻辑遵循机械产品正向设计流程，从核心功能部件出发逐步完成整体装配搭建。建模初期首先梳理对夹式刀闸阀的核心结构逻辑，明确该类阀门适用于法兰间安装、适配ANSI150（ASME B16.5）公称直径规格的设计定位，优先完成闸板、阀体、阀杆、手轮驱动机构四大核心部件的参数化建模：阀体部分采用对称式薄型壳体结构，建模时精准还原对夹安装所需的法兰对接定位面、密封槽位结构，保证安装适配性；闸板作为截流核心部件，采用刀刃式单侧密封结构设计，建模时严格控制闸板与阀体内腔的配合间隙，还原刀闸阀截断介质时的运动行程逻辑；阀杆部分采用梯形螺纹传动结构，建模时还原螺纹传动副的配合关系，保证手轮转动驱动闸板升降的运动逻辑可在装配环境下完成运动仿真验证；顶部手轮驱动机构保留轮辐式手轮、阀杆螺母、支架连接结构，还原手动驱动阀门的操作结构逻辑。材质与渲染环节，针对工业阀门的实际应用场景，为阀体、闸板等金属承压部件赋予深绿色工业防护漆材质，还原铸钢件经防腐涂装后的表面质感，手轮部分赋予黑色铸铁哑光材质，阀杆传动部位赋予金属抛光质感，密封部位赋予橡胶弹性材质质感；渲染场景采用浅灰色反光地面，通过柔和的环境光影投射出阀门的自然阴影，多角度展示不同通径规格的同系列对夹式刀闸阀的外观形态与结构比例，清晰呈现各部件的装配关系与外观特征。设计过程中充分考虑对夹式刀闸阀结构紧凑、占用安装空间小、适用于浆料、粉体等介质截断的产品特性，所有结构尺寸均参考对应公称通径的行业通用设计规范，保证模型的结构合理性与工程参考价值，装配完成后通过干涉检查验证各部件无运动干涉，可直观展示阀门的启闭动作逻辑，为阀门产品的结构展示、安装指导、工程选型提供直观的三维可视化参考。
