气动法兰式自动蝶阀三维结构设计

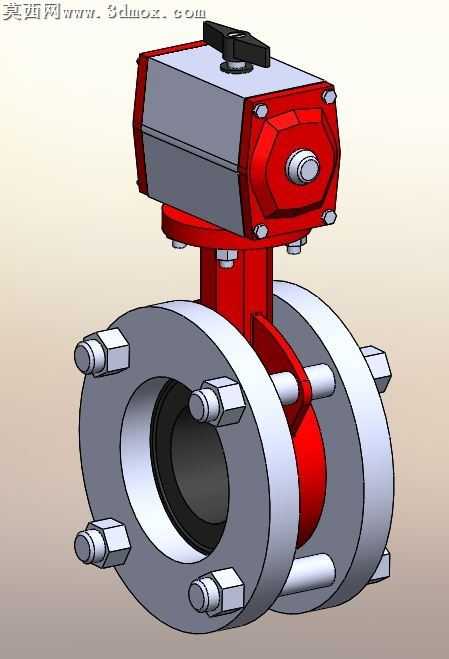

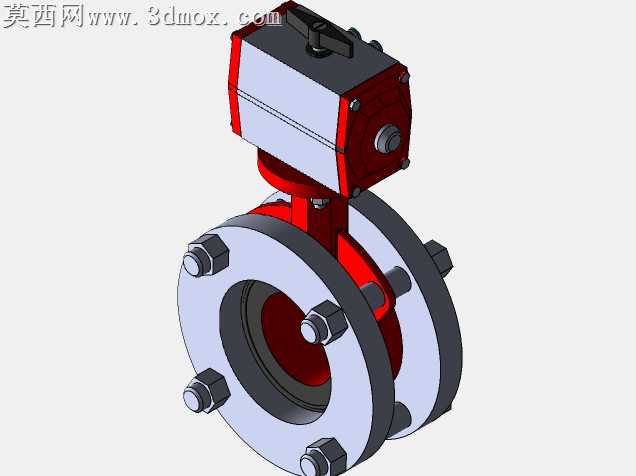

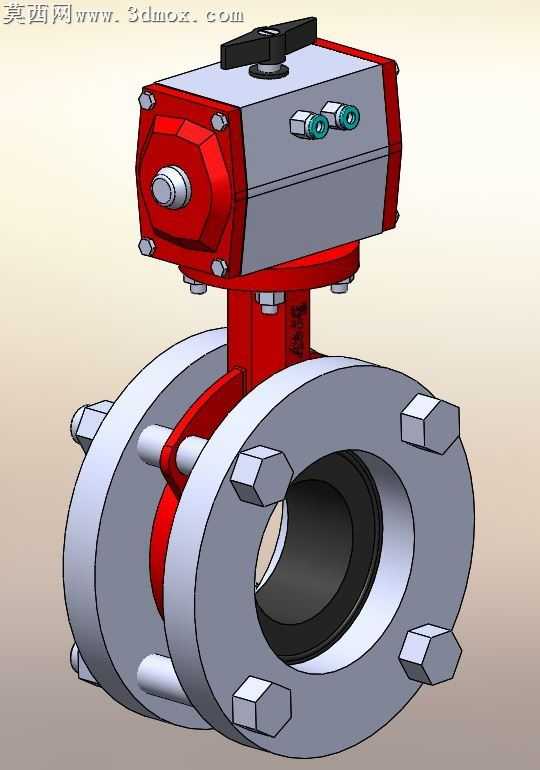

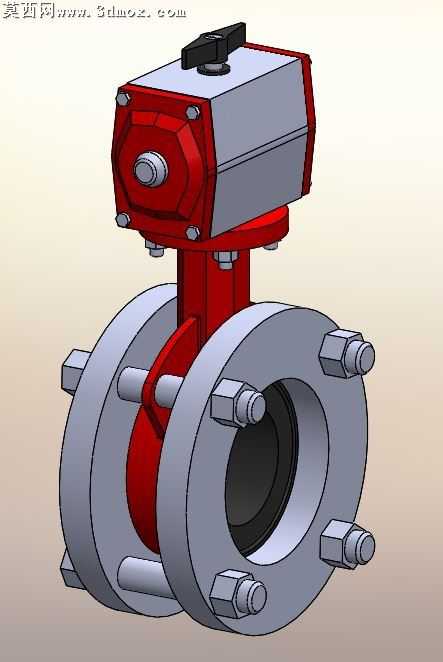

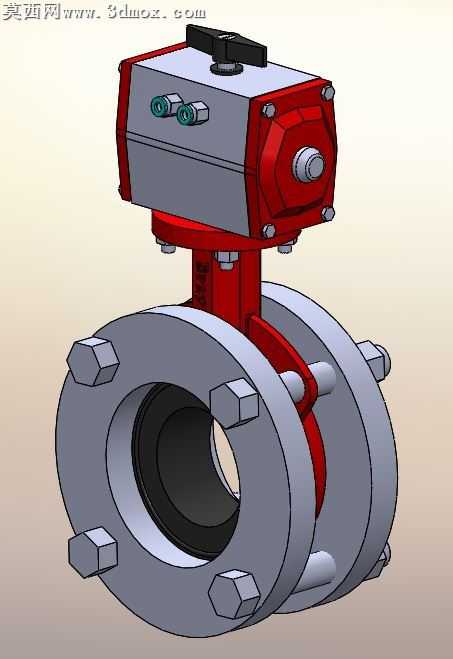

本作品为气动驱动法兰式自动蝶阀的三维设计成果，建模过程严格遵循工业阀门的实际设计规范，先从核心的阀板密封结构入手，通过草图绘制确定阀板的回转中心与密封面弧度，保证阀板在0-90度回转行程中与阀座密封圈的过盈量均匀，避免启闭过程中出现密封面偏磨的问题。建模时对阀体法兰部分做了细节还原，按照法兰连接的标准尺寸布置螺栓凸台，每个六角螺栓头的棱角、安装面的贴合间隙都做了精准建模，还原实际装配中法兰对接的结构逻辑。上部的气动执行器部分采用分体式建模思路，先搭建执行器的方形缸体外壳，还原缸体上下端盖的螺栓紧固结构，再对顶部的手动操作旋钮、侧面的气路接口做细节刻画，两个气路接口的内螺纹、接口端面的密封槽都做了结构还原，执行器与阀杆连接的支架部分做了加强筋结构建模，保证动力传递路径的结构合理性。渲染阶段采用工业产品写实风格，阀体与法兰部分赋予哑光铸钢材质，调整材质的粗糙度与金属反光度，还原铸造金属件的哑光质感；气动执行器的缸体部分采用银灰色金属漆搭配端盖的亮红色烤漆材质，通过调整烤漆材质的高光反射参数，突出工业设备的漆面质感；密封件部分赋予黑色丁腈橡胶材质，调整材质的漫反射颜色与低反光属性，区分橡胶与金属部件的视觉差异。设计过程中充分考虑自动蝶阀的实际工况需求，气动执行器的输出扭矩与阀板的启闭阻力做了匹配设计，阀杆与执行器输出轴的连接采用方轴配合结构，保证扭矩传递无间隙，法兰端面的密封水线也做了细节建模，还原实际阀门安装时的密封结构。整体装配关系严格按照实际产品的装配顺序搭建，所有部件之间不存在干涉问题，可直接用于阀门产品的结构展示、装配工艺演示以及相关管路系统的配套设计参考，模型的结构细节完整还原了气动法兰蝶阀的真实构造，各部件的比例协调，连接结构符合工业阀门的设计标准。
