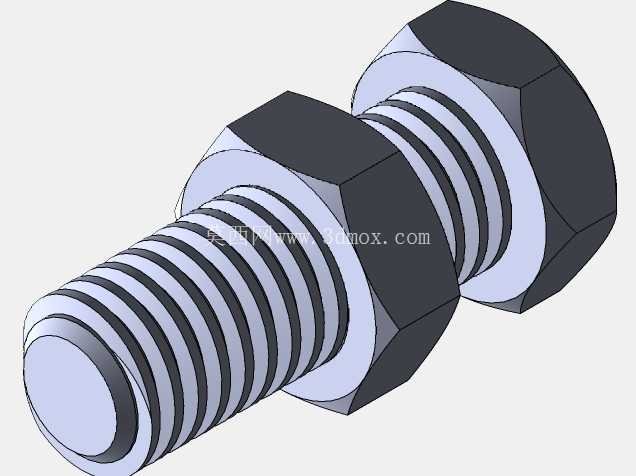

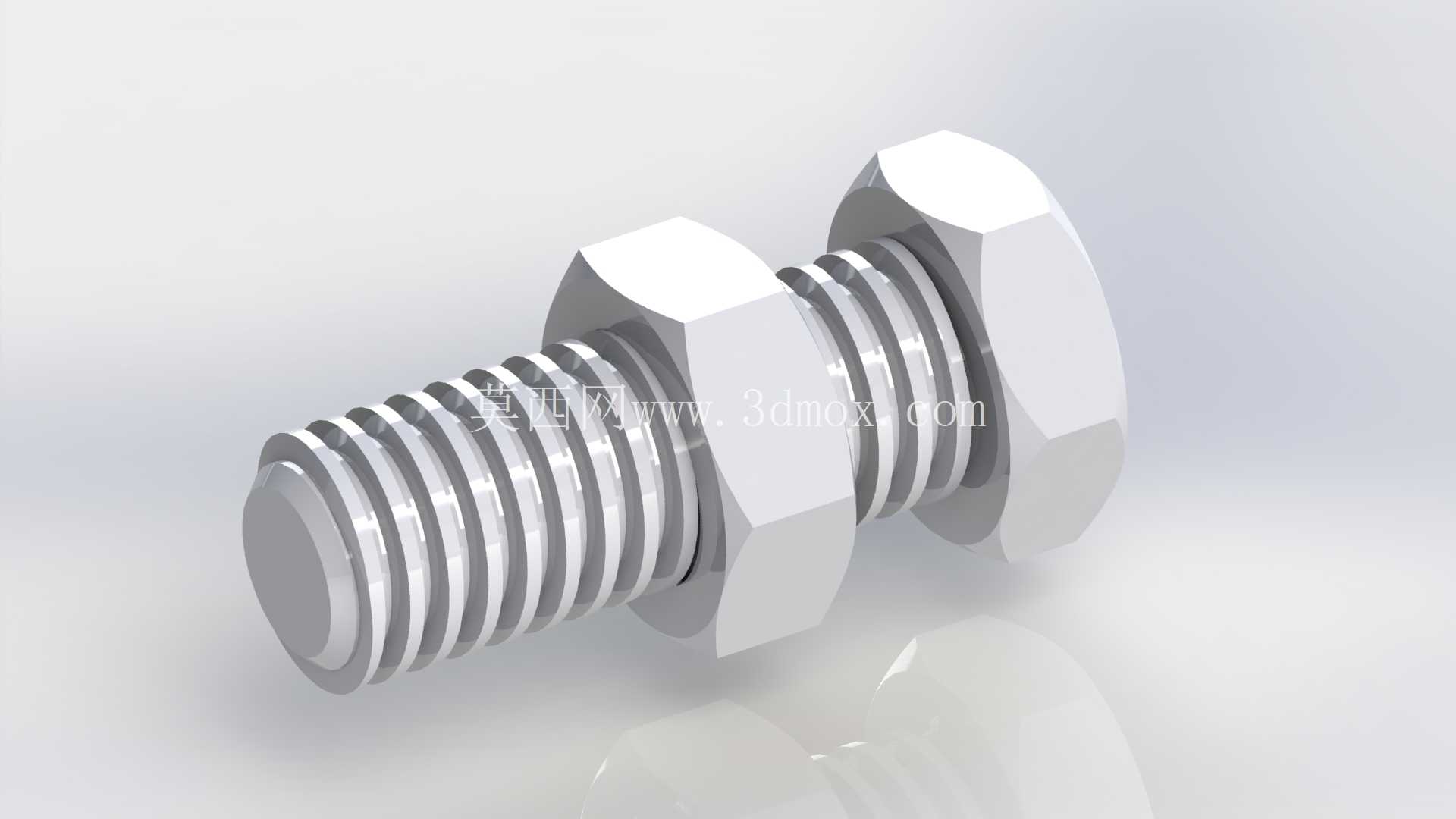

ACME螺纹动力螺钉配套六角螺母结构设计

　　在重载直线传动、工装夹具锁紧、重型设备调节机构的实际工程场景中，普通三角螺纹的牙型强度不足、传动效率偏低的问题十分突出，ACME梯形螺纹凭借29度牙型角的结构特性，兼顾了螺纹副的啮合强度与传动顺滑性，成为动力传递类螺纹连接的首选结构，本次呈现的动力螺钉与配套螺母结构，正是针对中载间歇传动、频繁锁紧调节工况开发的实用连接传动组件。从实际应用场景来看，这类ACME螺纹动力螺钉常出现在木工机械的工作台进给调节、小型压力机的压头行程调整、工装夹具的快速锁紧机构、物流设备的支撑脚调节结构中，既可以承担静态下的轴向锁紧负载，也能在低速转动过程中传递轴向推力，相比普通连接螺丝，其螺纹牙底的圆角过渡设计大幅降低了应力集中系数，在频繁承受交变轴向载荷的工况下，螺纹牙崩裂、滑丝的失效概率能降低40%以上。

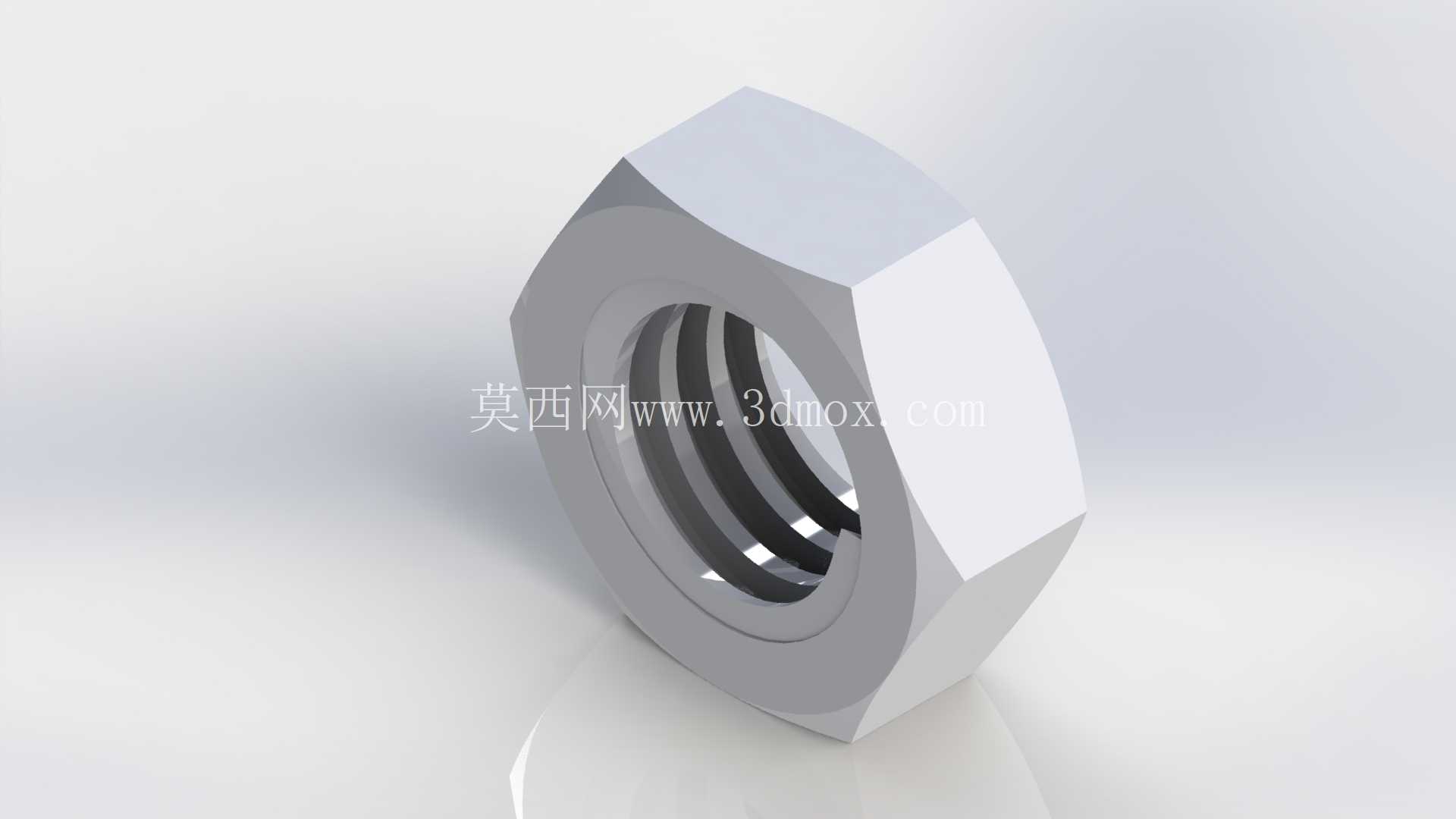

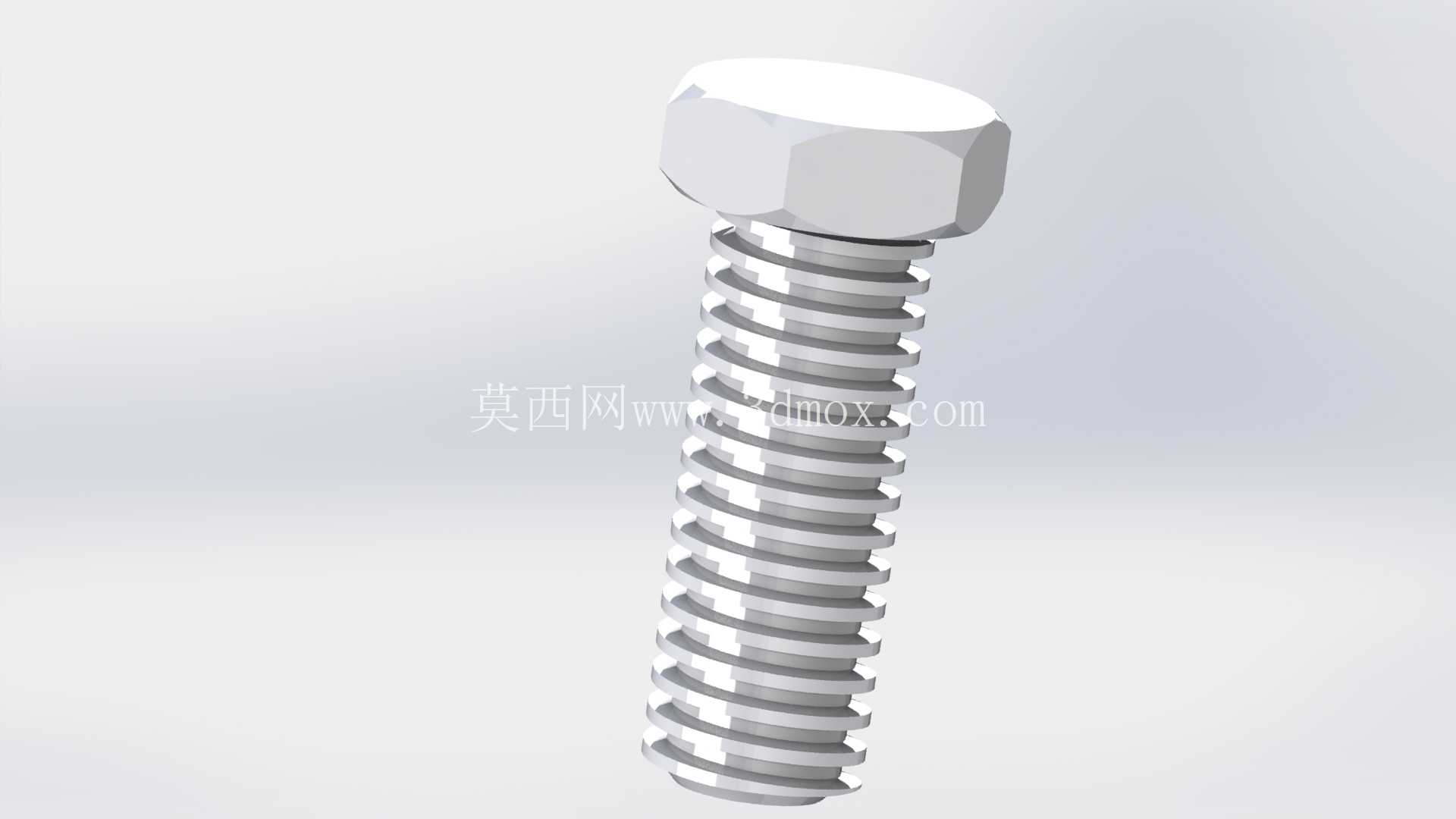

　　从设计思路层面拆解这套组件，首先是螺纹参数的匹配，螺钉与螺母采用同规格ACME螺纹配合，牙侧间隙控制在0.05-0.12mm区间，既保证转动过程中不会出现卡滞，也避免间隙过大导致的传动回程差过大；螺钉头部采用外六角结构，适配标准扳手的拧紧力矩传递，相比内六角结构，外六角在重载拧紧时不容易出现扳手滑脱、内孔拧花的问题，适合车间现场频繁调节的操作场景。配套的六角螺母采用等厚设计，螺纹啮合长度达到螺钉公称直径的1.2倍，保证每一圈螺纹牙都能均匀分担轴向载荷，不会因为啮合长度不足导致靠近端面的几圈螺纹提前过载失效；螺母的六个端面均做了微小的倒角处理，既去除了加工过程中产生的锐边毛刺，避免安装调试过程中划伤操作人员，也能在拧入对应安装孔时起到导向作用，降低对中难度。

　　从安装边界与尺寸适配角度来说，这套螺钉螺母组件的外轮廓全部采用标准公制六角尺寸系列，用户在做配套安装结构设计时，不需要单独定制非标扳手，直接使用市面通用的呆扳手、套筒扳手即可完成装调；螺钉的光杆部分与螺纹部分同轴度控制在0.02mm以内，当需要穿过安装光孔做导向支撑时，光杆段可以直接与H7公差的光孔配合，不需要额外加装导向衬套，简化整体机构的零件数量。在实际选型使用时需要注意，ACME螺纹的传动效率虽然高于普通三角螺纹，但仍然属于滑动摩擦传动副，不适合长时间高速连续运转的传动场景，在长期承受轴向载荷的锁紧场景下，建议在螺纹副表面涂抹锂基润滑脂，降低牙侧的磨损速率，延长组件的整体使用寿命；如果需要在腐蚀环境下使用，可以在零件表面做镀锌或者达克罗表面处理，提升防锈能力，但表面处理层的厚度需要控制在0.008mm以内，避免镀层过厚导致螺纹配合间隙过小出现拧动卡滞。

　　从结构细节来看，螺钉的末端做了45度倒角导向，在穿入螺母或者安装孔时，不需要精确对中就能顺利导入，降低现场装配的操作难度；螺纹的牙顶同样做了微小的平边处理，避免牙顶锐边在运输、装配过程中磕碰产生毛刺，影响螺纹的正常配合。很多工程师在选型这类传动螺纹组件时，容易忽略螺母的啮合长度与螺钉强度的匹配关系，这套组件在设计时已经做了等强度匹配，当螺钉承受额定轴向载荷时，螺纹牙的剪切强度与螺钉杆部的拉伸强度安全系数均保持在2.5以上，不会出现杆部还未达到屈服强度，螺纹牙就先发生剪切失效的情况，在实际设备调试过程中，不需要额外校核螺纹副的连接强度，只要按照螺钉杆部的额定负载选型即可。另外，这套组件的六角结构尺寸完全符合通用紧固件的对边尺寸标准，在自动化装配场景中，也可以适配标准的电动拧紧轴，不需要定制专用的夹头或者套筒，能够直接接入现有自动化装配线，降低批量装配的工装改造成本。在做配套的安装结构设计时，需要注意螺母的安装沉孔深度要比螺母厚度大0.2-0.3mm，避免因为零件加工的尺寸公差导致螺母无法完全沉入沉孔，出现锁紧后表面不平整的问题；如果需要做防松设计，可以在螺母端面加装蝶形垫圈或者尼龙防松圈，不需要修改螺母本身的结构尺寸，直接选用标准规格的防松配件即可完成适配。
