直列四缸发动机曲柄连杆活塞组结构

项目分类:发动机 发布时间:2022-03-16 ID:580904
  • 直列四缸发动机曲柄连杆活塞组结构
  • 直列四缸发动机曲柄连杆活塞组结构
  • 直列四缸发动机曲柄连杆活塞组结构

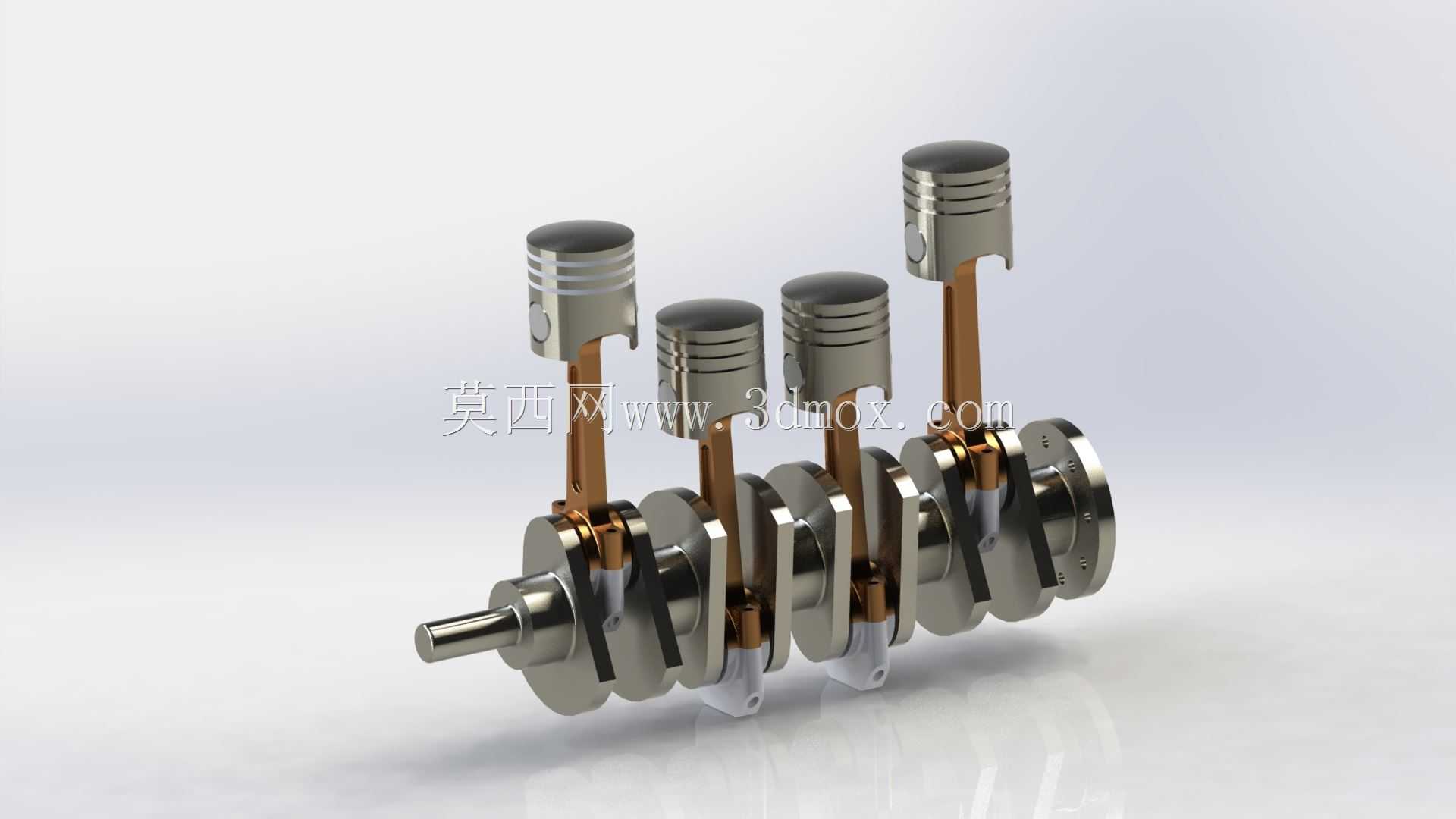

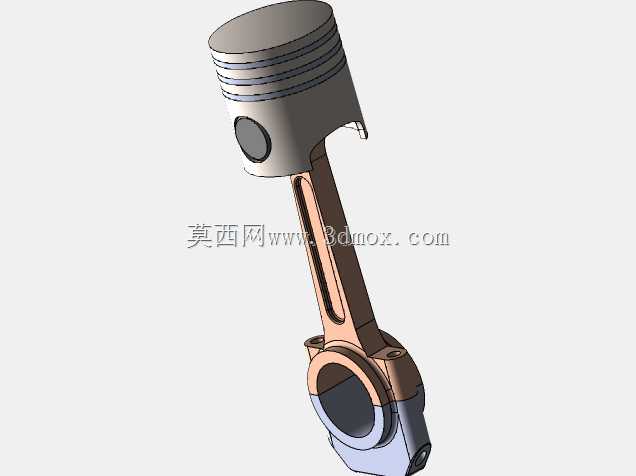

  这套直列四缸动力核心的曲柄连杆活塞组件,是往复式内燃机实现热能向机械能转换的核心执行结构,广泛适配乘用车辆、小型工程机械、固定式发电机组等搭载四冲程汽油机或柴油机的动力场景,是动力输出路径上最核心的运动传递单元。整套结构的设计围绕往复运动与旋转运动的高效转换展开,四组活塞沿气缸轴线等距排布,对应曲轴上四个错角180度的曲柄销,保证四缸做功顺序交替衔接时输出扭矩的波动控制在合理区间,避免动力输出出现明显顿挫。活塞部分采用带环槽的裙部结构,预留了气环、油环的安装位置,可在装配后实现气缸燃烧室的密封,同时刮除缸壁多余润滑油,避免机油窜入燃烧室参与燃烧;活塞销孔与连杆小头采用浮动连接设计,既保证运动过程中铰接转动的灵活性,

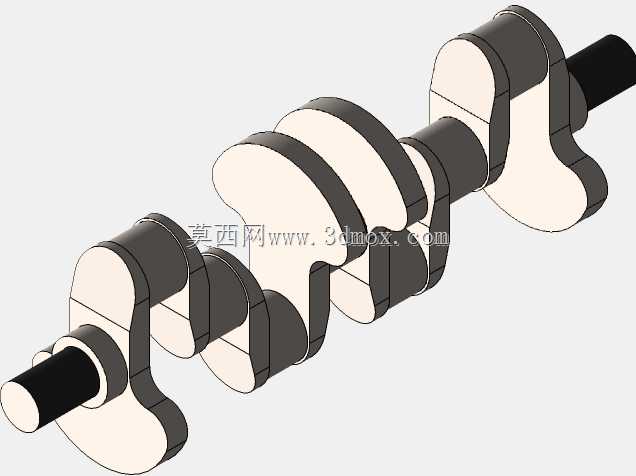

  也能通过配合间隙的控制减少冲击载荷带来的磨损。连杆作为连接活塞与曲柄销的传力部件,杆身采用工字形截面设计,在满足往复运动惯性力、爆发压力承载要求的前提下,尽可能降低自身重量,减少高转速工况下的惯性载荷对曲轴轴承的冲击。曲轴部分采用整体式锻造结构布局,主轴颈与曲柄销之间通过平衡块连接,四块平衡块对应四组活塞连杆组的往复惯性力与旋转离心力,在曲轴高速运转时抵消不平衡量,降低整机振动水平;曲轴前端预留了正时驱动、皮带轮的安装轴颈与键槽,后端设置了飞轮连接的法兰结构,可直接匹配对应机型的正时系统、附件驱动系统与动力输出飞轮组件。整套结构的安装边界严格遵循常规直列四缸机型的缸体中心距设计,相邻气缸中心距、

  曲柄半径与连杆长度的比值匹配主流民用动力的压缩比与冲程设计要求,活塞在上止点、下止点位置时与曲轴平衡块、缸体下部曲轴箱的预留间隙满足运动干涉校验要求,各铰接部位的润滑油道开孔位置对应缸体主油道的供油路径,可在装配后实现压力润滑,保证运动副的长期可靠运行。在建模过程中,各部件的配合公差遵循内燃机设计的行业规范,活塞与缸壁的配合间隙、连杆大头与曲柄销的配合间隙、主轴颈与主轴承盖的配合间隙均参考量产机型的设计取值,可直接用于动力总成的结构教学、运动仿真验证,也可作为同类型动力开发时的结构参考模板,通过调整曲柄半径、活塞直径、连杆长度等参数,可快速衍生出不同排量、不同输出特性的曲柄连杆组方案。
