手动推拉式肘节夹紧工装结构设计

这款手动推拉肘节夹紧装置，是面向小批量零件加工、装配工位、铸造模具辅助定位场景开发的手动夹紧工装，在五金件修配、电子元器件压合、小型注塑件水口冲切、铸造模样板定位等场景中应用广泛，尤其适合不需要气动液压动力源的零散工位、临时工装搭建场景，操作人员单手即可完成夹紧与释放动作，作业效率比传统螺旋夹紧结构提升60%以上。

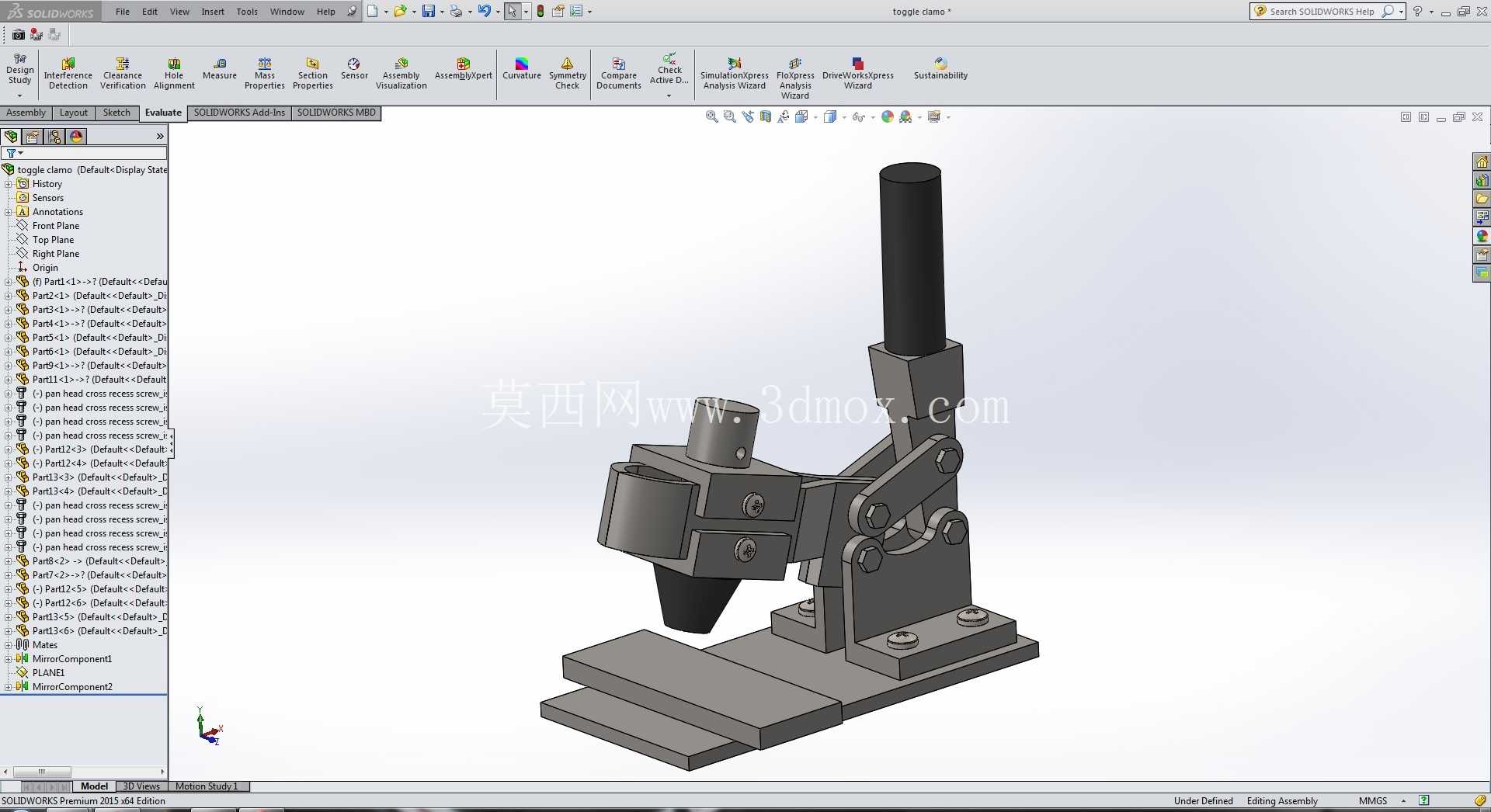

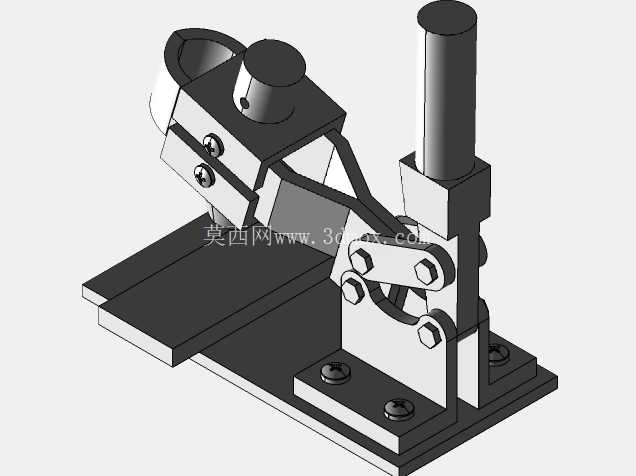

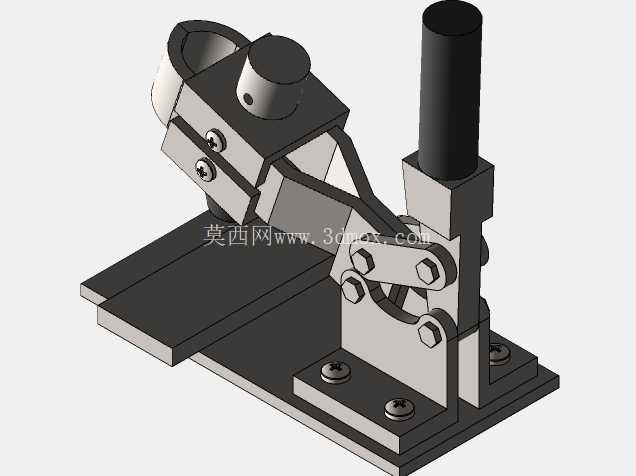

从结构设计逻辑来看，整套装置采用经典的肘节过死点锁紧原理，核心连杆组通过多组铰接销轴连接，当操作手柄向下扳动到行程终点时，连杆铰接点会越过机构死点位置，此时即使夹紧端受到工件的反向反作用力，机构也不会自行松脱，无需额外增加锁止结构即可实现可靠夹紧，避免了加工过程中受振动、外力冲击出现夹具松脱的问题。手柄部分采用长力臂设计，操作人员施加较小的握力即可在压头端产生数百牛的夹紧力，适配厚度在0到20毫米范围内的工件装夹需求，压头端部做了可拆卸设计，可根据工件接触面形状更换橡胶压头、平金属压头、V型压头等不同端头，避免夹伤工件表面，同时适配不同外形的被夹零件。

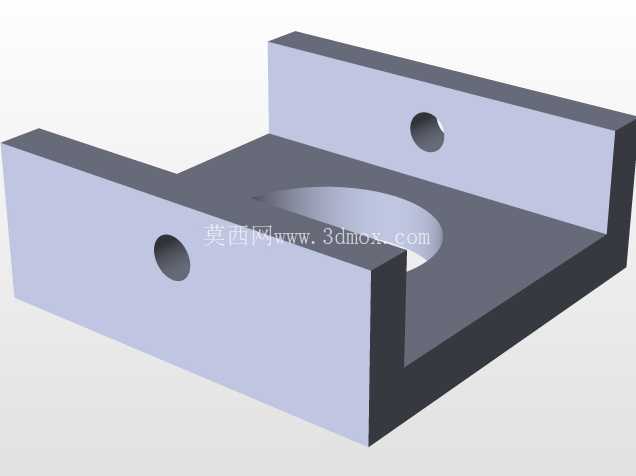

底座部分采用双层平板叠加结构，底部安装板预留了四个沉头安装孔，可通过M6螺栓直接固定在工作台面、工装基板或者模具模架上，安装边界尺寸控制在长180毫米、宽100毫米范围内，不会占用过多工位空间，整体高度在260毫米左右，操作手柄的活动行程范围内无多余结构干涉，扳动角度控制在45度到60度之间，符合人工操作的人机工程学角度，长时间重复操作也不会产生明显的手部疲劳。底座的上层工作台面做了平整磨削处理，平面度控制在0.02毫米以内，保证工件放置时的基准面精度，压头的运动轨迹与工作台面保持垂直，夹紧过程中不会产生侧向分力推偏工件，定位重复精度可控制在0.1毫米以内，满足普通机加工、装配工序的定位要求。

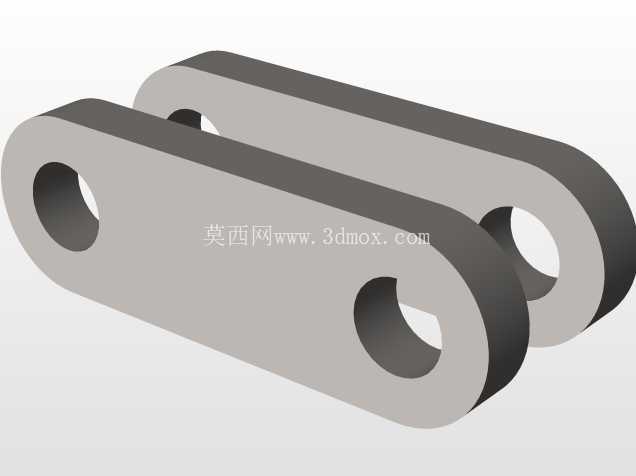

整套机构的铰接部位都采用了间隙配合的销轴连接，销轴端部加装了防松卡簧，长期反复使用也不会出现销轴脱出、配合间隙过大的问题，所有金属结构件都采用45号钢加工制作，关键受力部位做了调质处理，表面做发黑防锈处理，可适应车间内多油污、多粉尘的使用环境，日常维护仅需定期在铰接点滴注润滑油即可，无易损易耗件需要频繁更换。在铸造模具的应用场景中，这类肘节夹常被用来固定模具活块、锁紧砂箱定位销、固定浇口杯位置，相比传统的螺栓压紧方式，不需要反复拧动螺母，开合模具的时间可缩短一半以上，尤其适合中小型铸造模样的手工造型工位使用。在装配工位上，这类夹具可用来固定小型壳体零件，方便操作人员进行螺丝锁付、焊点压合、密封圈装配等作业，不需要外接动力源，可灵活布置在流水线的任意工位，也可单独作为台钳的补充夹具使用，应对异形零件的装夹需求。

设计过程中对连杆的力臂比例做了反复优化，既保证了死点位置的锁紧可靠性，又避免了操作力过大导致的使用不便，压头的行程预留了15毫米的调节余量，可通过尾部的调节螺母调整压头初始高度，适配不同厚度的工件装夹，不需要额外加装垫块。机构的所有棱角都做了倒角处理，操作过程中不会划伤操作人员手部，手柄外套装了防滑橡胶套，即使手上沾有油污、切削液也能稳定握持，不会出现打滑问题。整套结构没有复杂的异形零件，所有零部件都可通过普通车削、铣削工艺加工完成，加工成本低，维修替换方便，即使单个销轴出现磨损，也可快速加工替换件完成维修，不需要整体更换夹具，非常适合小型加工厂、维修车间、模型制作工作室等场景使用，也可作为自动化设备的手动辅助夹紧机构，在设备调试、模具换型过程中临时固定零件位置。
