古代刑具头部破碎装置结构模型

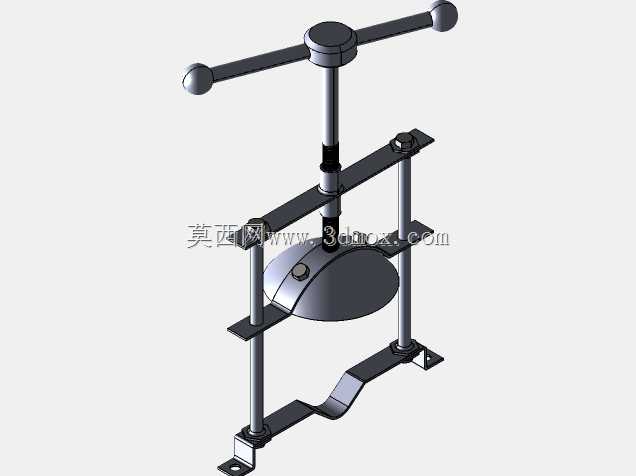

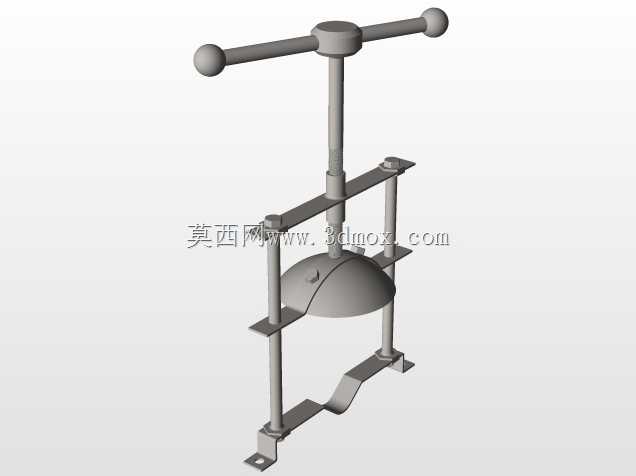

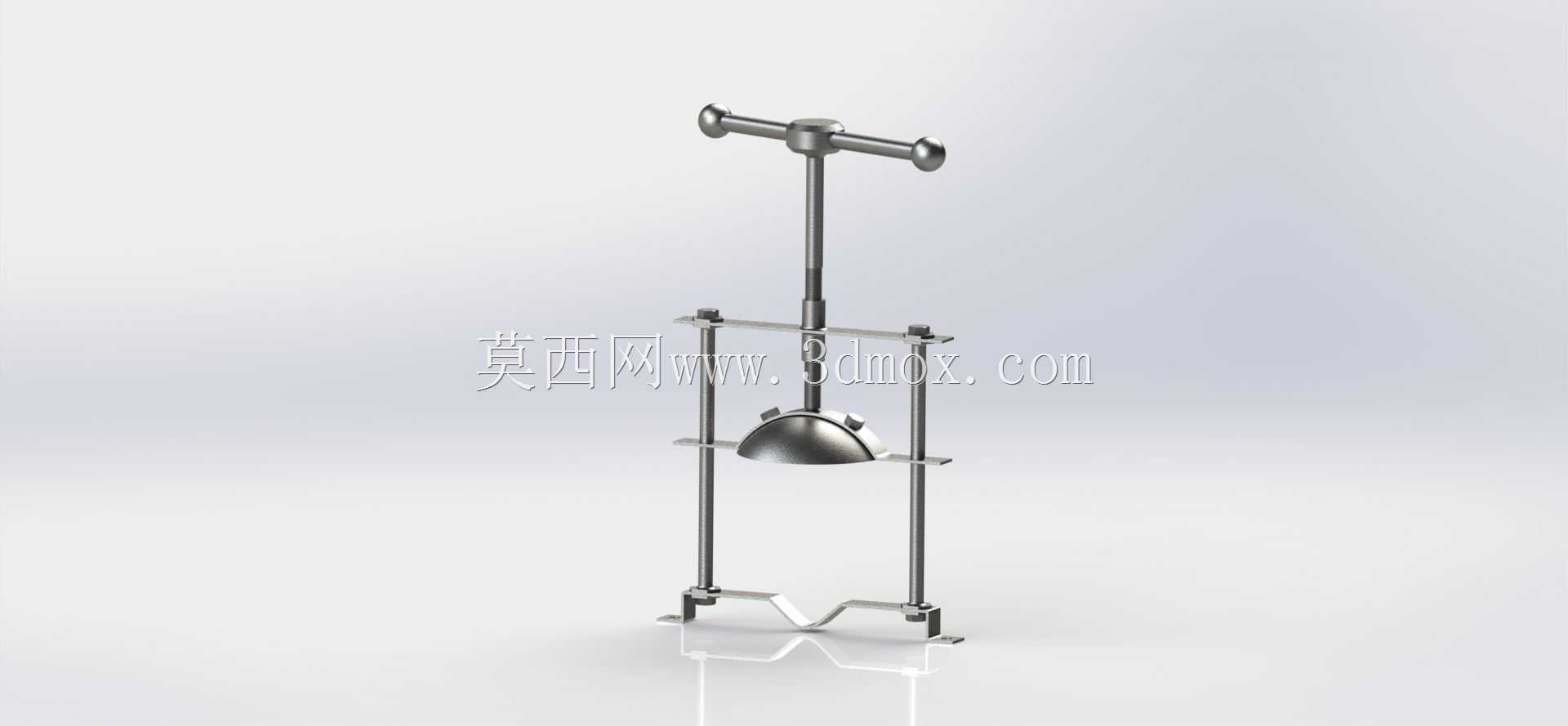

　　从机械结构设计的角度拆解这套头部施压装置，首先要明确其核心功能逻辑是通过螺旋传动实现可控的垂直向挤压力输出，整套构件的受力路径完全围绕刚性框架的载荷传递设计。下方的U型金属托板是主要的下部承载件，设计时需要匹配人体下颌的生理弧度，托板边缘做了小幅度的卷边处理，避免施力过程中构件边缘出现应力集中割伤接触部位，同时托板两侧通过两根平行的垂直导杆与上部的螺旋传动基座连接，导杆采用冷拉圆钢材质，表面做了抛光处理降低滑动摩擦阻力，导杆与基座的配合间隙控制在0.1mm以内，保证上部施压帽上下移动时不会出现偏摆卡滞。上部的施压帽采用半球形弧面设计，弧度匹配人体颅顶的生理曲线，施压帽与螺旋推杆的连接部位做了万向铰接结构，

　　避免施力时因为接触角度偏差导致局部压强过大提前造成颅骨碎裂，保证压力可以均匀传递到整个颅顶区域。顶部的T型操作手柄是整套装置的力输入部件，手柄两端做了球形防滑端头，操作时可以通过双手施加扭矩，螺旋副采用梯形螺纹设计，具备自锁特性，当停止转动手柄时，施压位置可以自动锁止不会回弹，不需要额外的锁止机构就能维持当前的施压状态，这种螺纹选型在慢速施压的手动器械中非常实用，既可以获得较大的机械力放大比，又能保证操作的安全性。整套装置的安装边界非常灵活，不需要额外的固定基础，使用时直接将下部托板放置在平整硬质地面即可，两侧导杆的底部做了加宽的支撑脚，增大与地面的接触面积，避免施力过程中装置出现侧翻，支撑脚与地面的接触面积经过计算，

　　在最大施力状态下地面压强不会超过普通硬质地面的承载阈值，不需要额外做地面加固。从结构受力的角度看，两根垂直导杆不仅是上部施压帽的运动导向件，同时也是主要的承力构件，当螺旋推杆向下施压时，反作用力会通过上部基座传递到两根导杆上，再通过导杆传递到底部的支撑脚与托板，形成闭合的受力环路，导杆的直径选型经过强度校核，在最大施力载荷下导杆的弯曲变形量控制在0.2mm以内，不会因为变形导致导向卡滞。这套装置的功能特性完全围绕慢速可控施压的需求设计，转动手柄的扭矩与输出的垂直压力呈线性对应，操作人员可以通过控制手柄的转动速度精准控制施压节奏，不需要额外的压力测量构件就能通过操作手感判断当前的压力大小。在三维建模过程中，

　　需要重点处理螺旋副的配合间隙、铰接部位的活动自由度、导杆与滑动衬套的配合关系，所有金属构件的边缘都做了R0.5的圆角处理，还原实际金属加工的工艺特征，施压帽与托板的弧面需要通过曲面放样完成建模，保证弧面的顺滑度，避免出现棱角破坏结构的受力合理性。从应用场景来看，这类结构属于古代特种刑具的机械复刻，建模时需要还原其纯机械传动的结构特征，不需要添加任何现代的动力或者电控构件，所有运动都通过手动操作实现，结构件之间的连接全部采用可拆卸的销钉或者螺纹连接，方便拆解与组装，也符合这类古代器械的加工工艺水平，整套装置没有复杂的异形构件，全部采用常见的金属切削加工工艺就能完成制作，加工难度低，结构可靠性高。
