古希腊刑具黄铜公牛造型结构设计

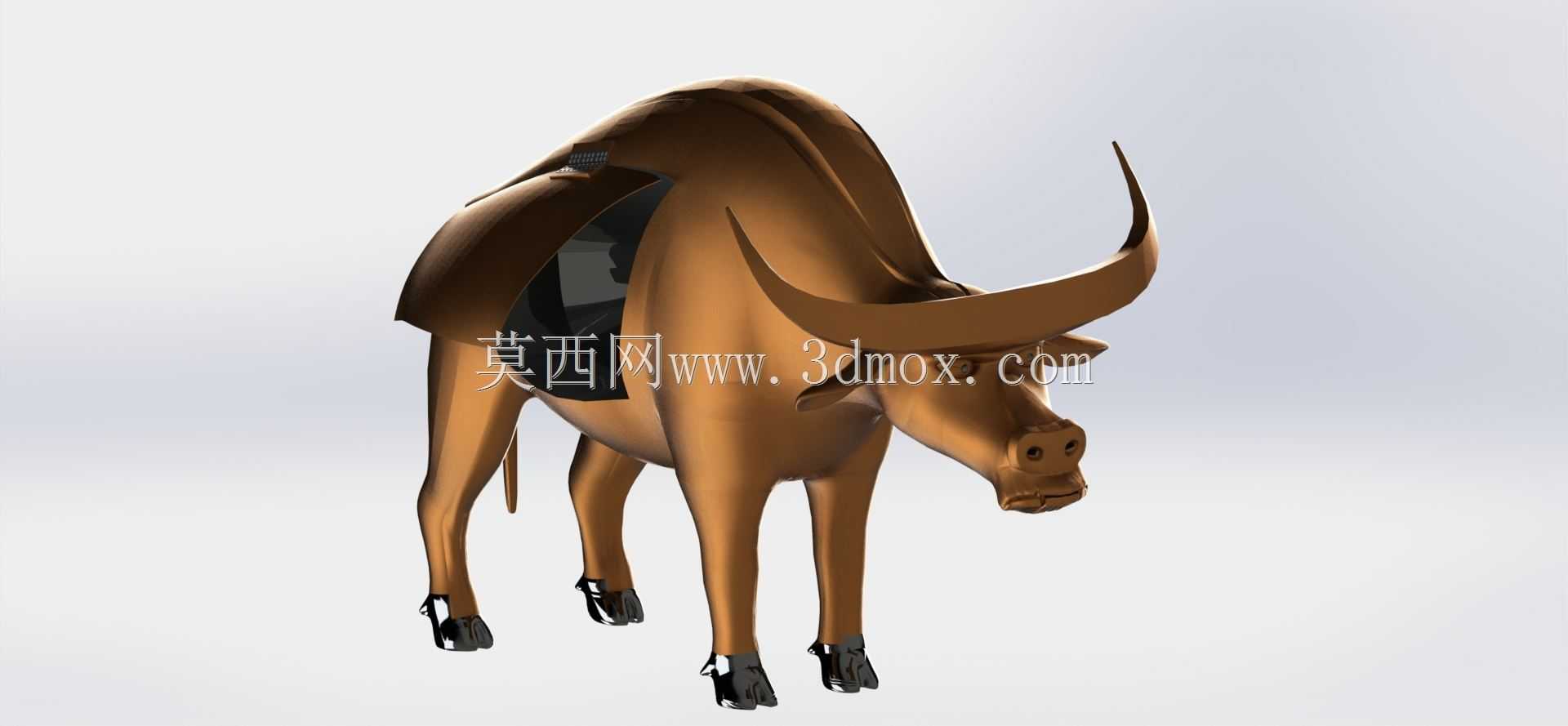

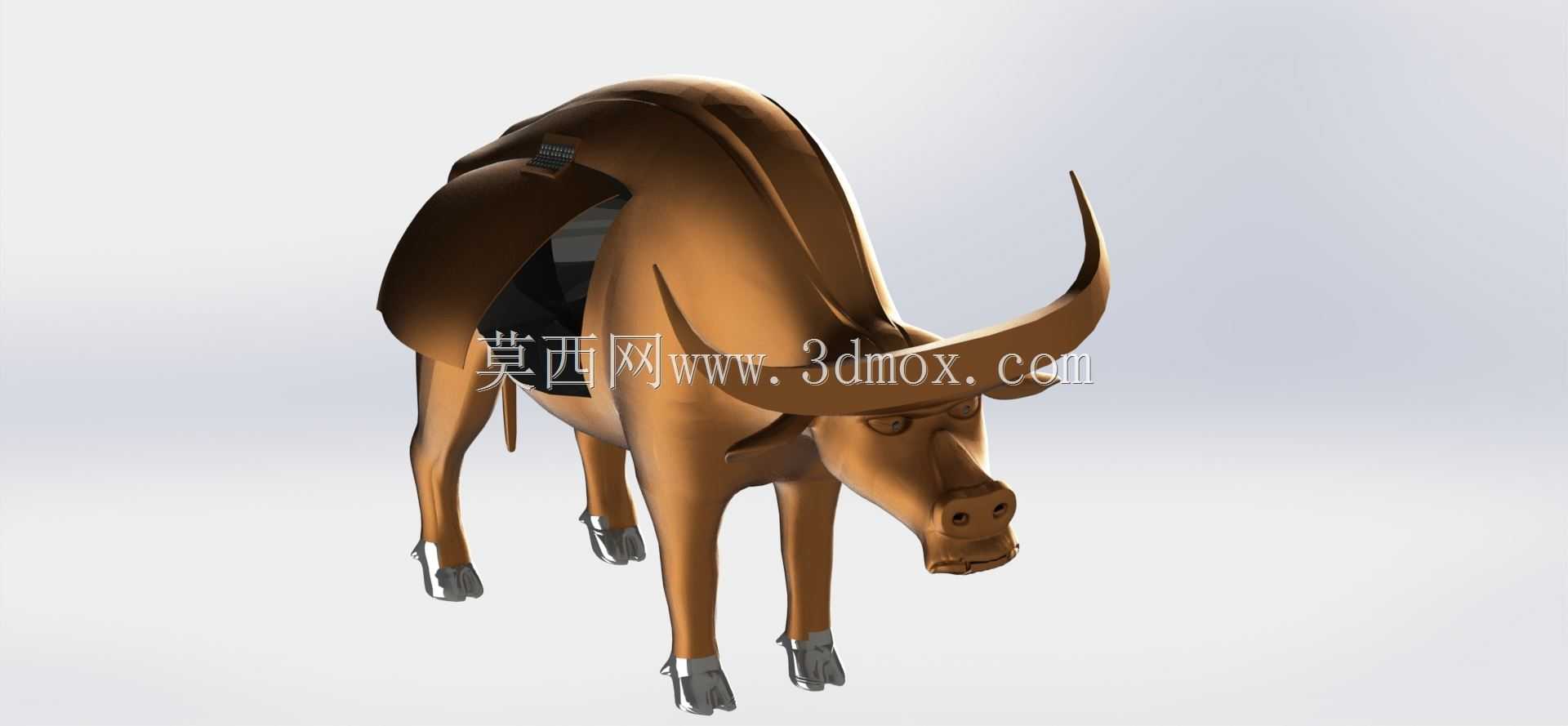

　　做这个模型的时候最先考虑的是外形还原度和内部腔体的空间合理性，毕竟这类仿古装置的核心是外形的拟真度和内部功能结构的匹配。首先从外形轮廓来看，整体采用公牛的写实比例，四肢的支撑角度做了反复调整，保证整体结构放置时的稳定性，四足的接地平面做了共面处理，避免出现放置时的翘边问题，蹄部的金属包边结构做了细节分层，既还原了古铜器的厚重质感，也在结构上强化了足端的耐磨属性。牛角的弯曲弧度参考了现存西西里公牛的史料记载，做了向外上方延展的曲线，角根位置和头部的连接做了圆角过渡，避免应力集中的问题，同时角部的壁厚和主体保持一致，保证整体铸造工艺的可行性。

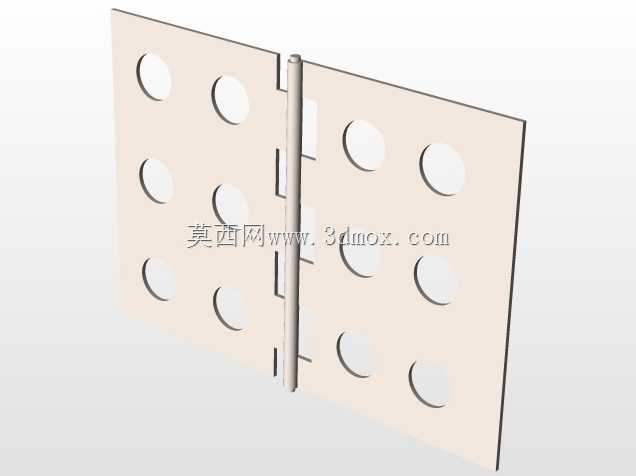

　　背部的开合结构是整个设计的核心功能点，盖板和主体的配合采用了嵌入式止口设计，闭合后和背部曲面完全贴合，没有突出的棱边，既保证了外观的整体性，也能实现内部腔体的密闭要求。开合的铰接位置隐藏在背部靠近牛尾的一侧，采用隐藏式合页结构，从外部看不到铰接件，最大程度保证了外观的完整度，合页的转动角度做了限位设计，最大开启角度控制在110度，方便内部的操作同时避免盖板过度翻转磕碰牛身尾部结构。

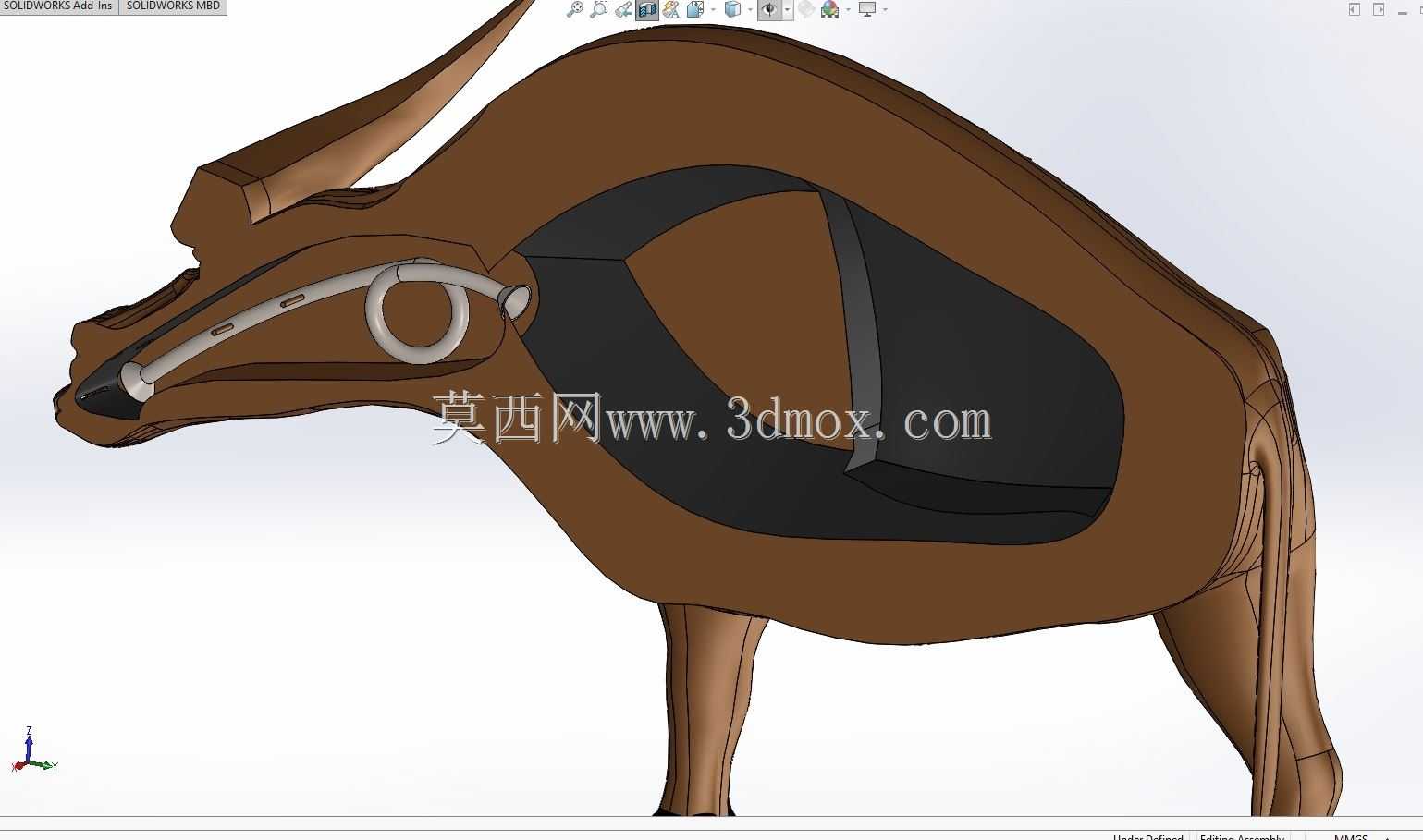

　　内部腔体的空间设计完全匹配装置的实际用途，腔体的内壁做了光滑过渡处理，没有突兀的凸起结构，腔体的容积按照成年人体的坐姿空间做了尺寸校核，内部净高度满足人体坐姿时的头部空间需求，腔体的壁厚统一设置为8mm，既保证了黄铜材质铸造时的结构强度，也能满足受热时的热量传导均匀性要求，避免局部壁厚差异导致的受热变形问题。牛头位置的声学传导结构做了内部流道设计，从腔体内部延伸到牛嘴位置的通道做了渐缩式截面处理，能够将内部的声波进行传导放大，还原史料记载的声响效果，流道的内壁做了光滑处理，减少声波传导时的损耗，牛嘴位置的出声口做了格栅式隐藏设计，从外部看和牛嘴的牙齿结构融为一体，不会破坏牛头的外观完整性。

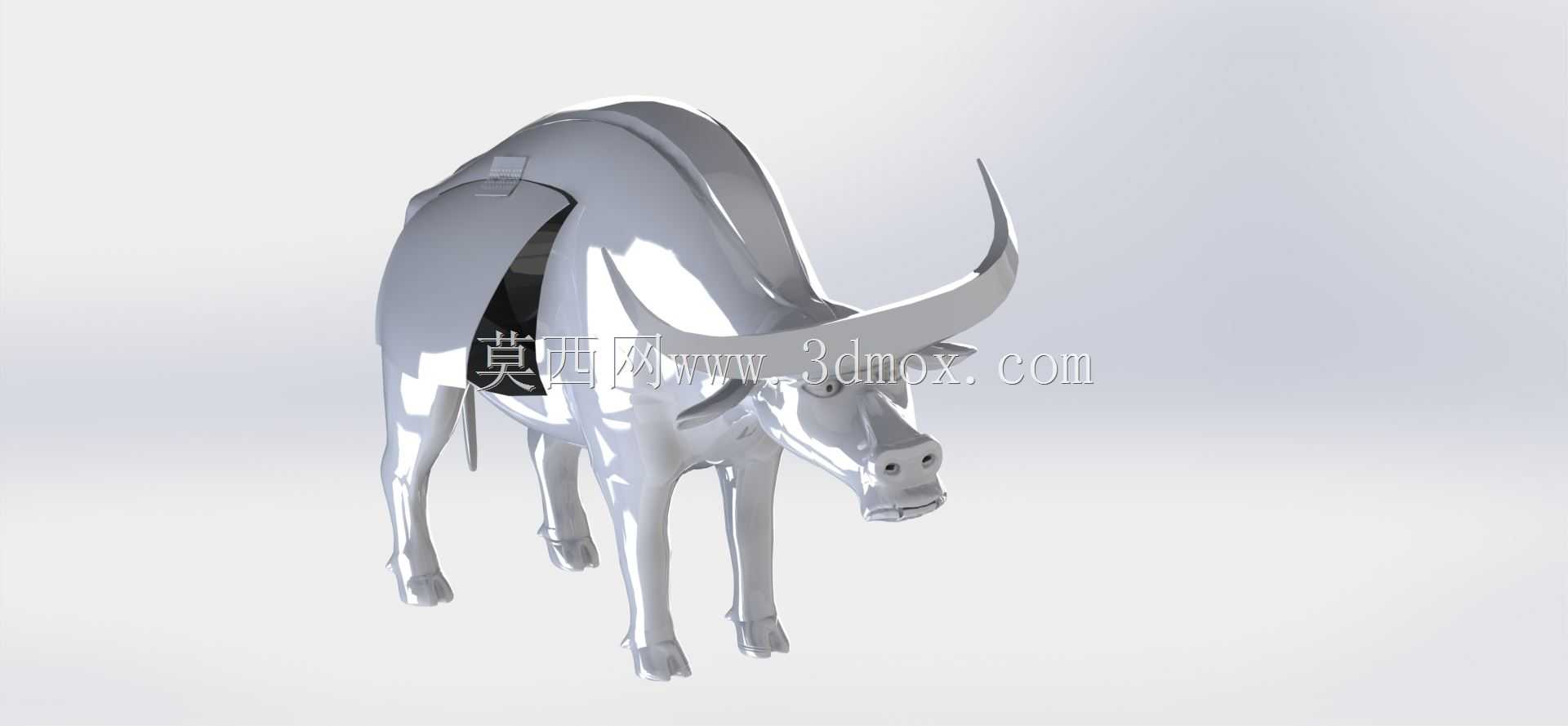

　　从安装和放置的边界来看，整个模型的底部支撑面为四足构成的矩形区域，横向最大宽度为牛角外侧的距离，纵向最大长度为牛头前端到牛尾末端的距离，放置时需要预留至少100mm的背部上方空间，满足盖板开启的操作需求，整体重心位于腔体中心偏下位置，放置时的稳定角大于30度，即使受到一定的侧向外力也不会出现倾覆问题。材质表现上采用了黄铜做旧的质感处理，表面的纹理模拟了古铜器长期氧化形成的色泽变化，关节和棱角位置做了轻微的磨损效果，还原古旧器械的真实质感，同时所有的曲面都做了G2连续处理，没有曲面折痕，渲染时的光影过渡自然，能够满足展示和科普场景的使用需求。

　　在实际的应用场景中，这类模型主要用于历史科普展陈、古代刑具文化研究的教具使用，也可作为仿古金属工艺品的结构参考，设计过程中充分考虑了后续3D打印或者铸造加工的工艺可行性，所有的结构都没有倒扣或者无法脱模的结构，分模线可以沿着牛身的侧面中线设置，方便后续的加工生产。内部腔体的转角位置都做了R5以上的圆角处理，既方便铸造时的金属液流动，也避免了应力集中导致的结构开裂问题，牛尾的结构做了和主体的一体化设计，尾部的粗细渐变过渡自然，和臀部的连接位置做了加强筋处理，避免搬运过程中出现尾部断裂的问题。眼部的细节做了凹陷处理，可以后续镶嵌其他材质的饰件，提升整体的精致度，鼻孔位置做了通透的小孔，既还原了牛的生理结构，也能辅助内部腔体的空气流通，平衡内部和外部的气压差。
