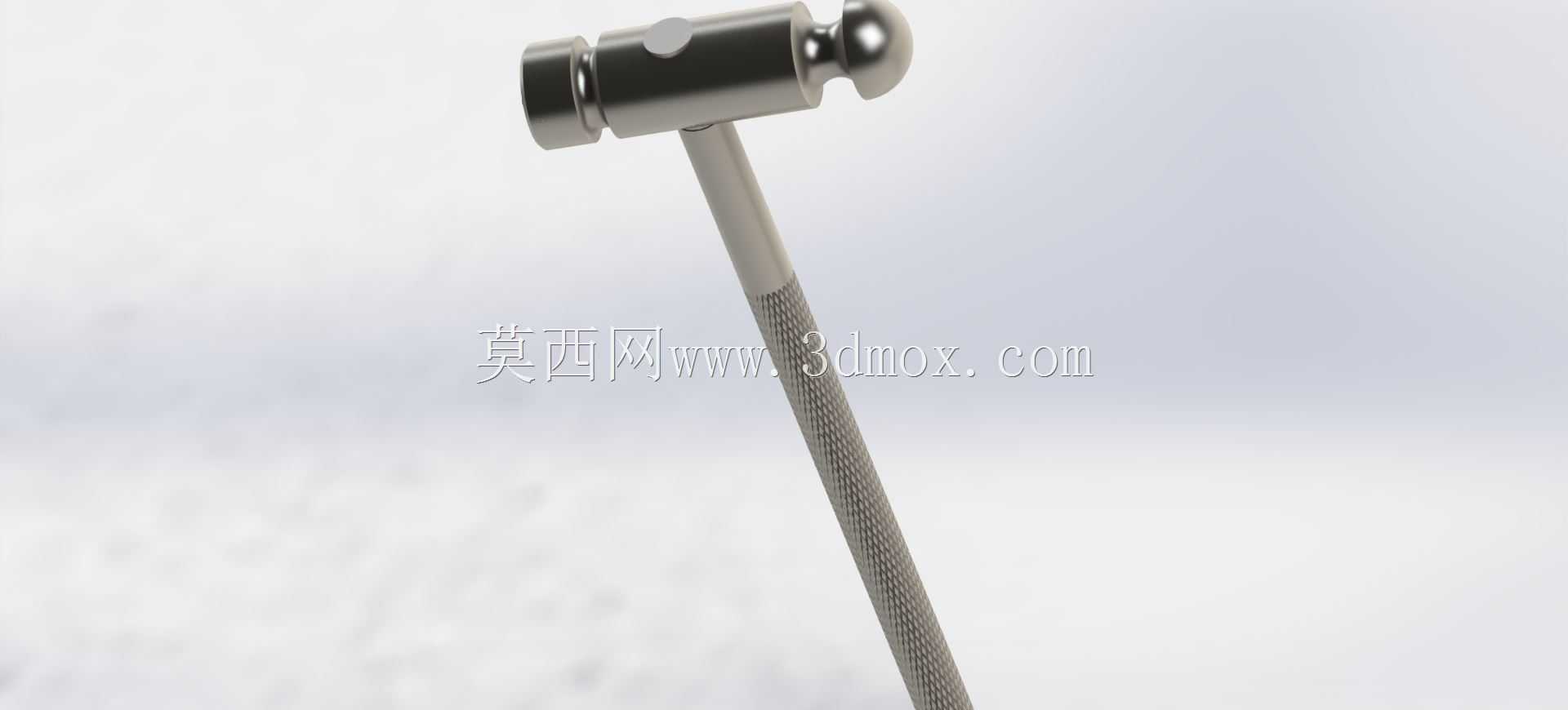

机加工车间常用球销锤结构三维设计

　　在机械加工车间的日常作业场景里，这类球销锤是钳工装配、工件轻度校正、样冲打点定位环节离不开的手持作业工具，和常见的羊角锤、八角锤不同，它的锤头一端为平面敲击端，另一端为圆弧形球头结构，适配的作业场景更偏向精密装配与轻度修整作业。从实际使用的角度出发，设计这类手锤时首先要考虑握持的平衡性，锤头与锤柄的连接采用过盈配合加楔销锁紧的结构，避免长时间敲击作业出现锤头松动脱落的安全隐患，锤柄靠近锤头的位置做了滚花纹理处理，既可以增加手部握持的摩擦力，沾附少量切削液或油污时也不容易打滑，锤柄尾部的直径略大于握持段，能防止挥锤时手从柄尾滑脱。锤头部分的材质选用整体合金结构钢锻打成型，两个作业端面做淬火硬化处理，硬度控制在HRC48-55区间，

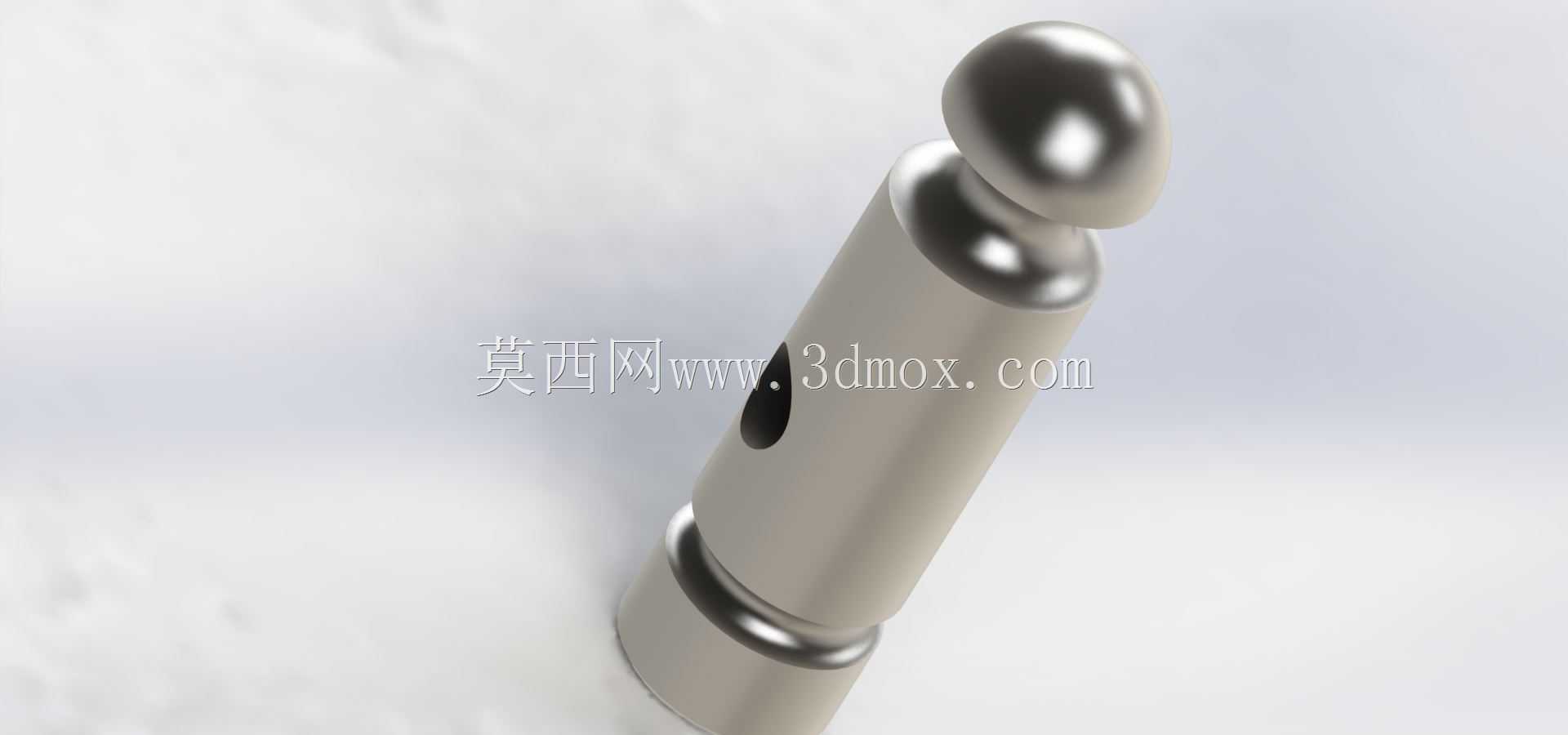

　　既保证敲击端面的耐磨性，避免反复敲击出现凹陷卷边，也能让锤头芯部保持足够的韧性，防止硬度过高出现崩裂飞溅的风险。平面端的端面做了微小的倒圆角处理，不会因为边缘棱角在敲击工件表面留下过深的压痕，适合用来敲击已加工完成的零件表面做轻度位置校正；球头端的圆弧面经过精磨处理，曲率半径统一，主要用来敲击曲面工件、冲子的球面顶部，或是在钣金件、薄型材的整形作业中做延展敲击，不会在工件表面留下集中的敲击凹坑。从安装与使用的边界尺寸来看，锤头总长度控制在110mm左右，最大直径32mm，球头端的球面半径12mm，平面端的敲击面直径25mm，锤柄总长度300mm，握持段直径20mm，整体重量控制在500g上下，

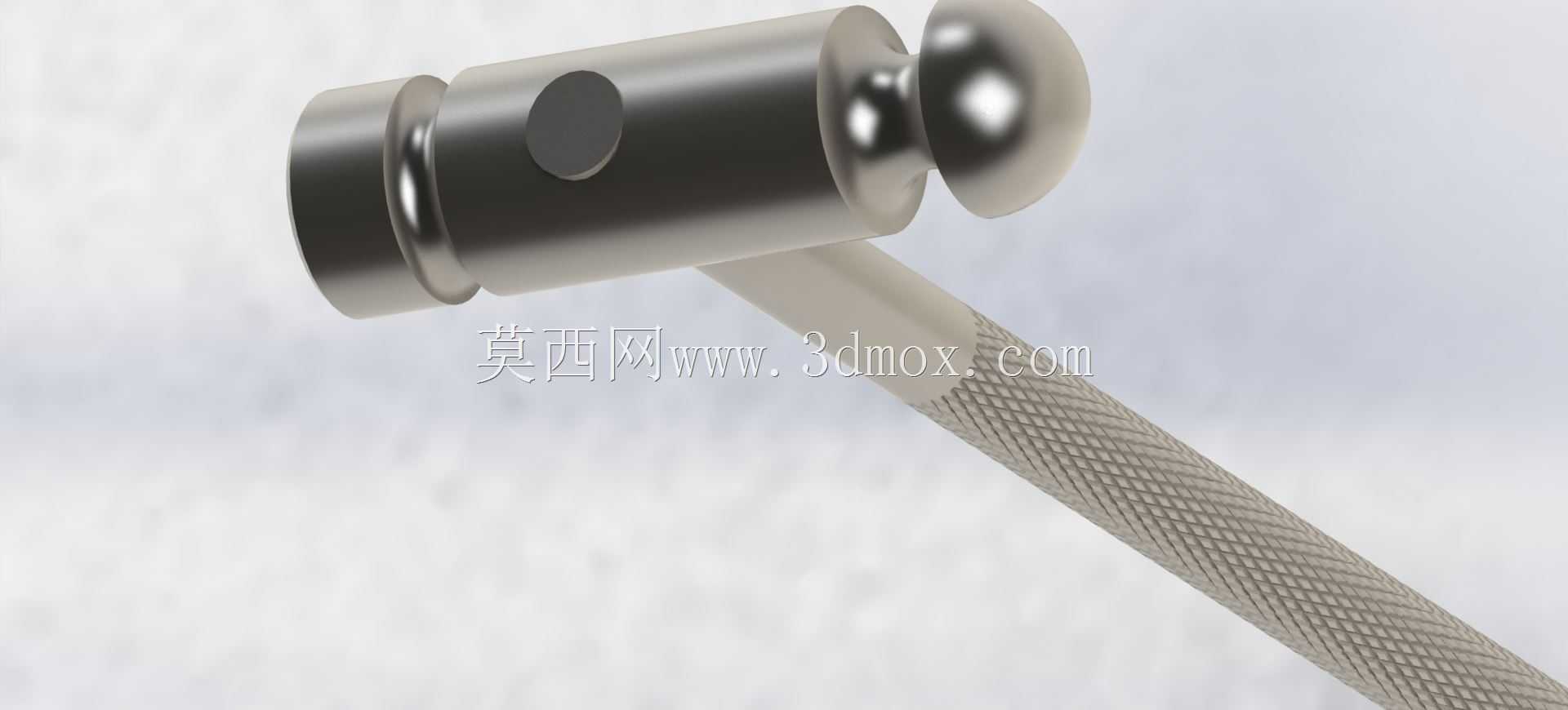

　　这个重量区间刚好适配单手长时间作业的负荷，不会因为过重导致手臂快速疲劳，也不会因为过轻导致敲击力度不足，需要反复多次敲击才能达到作业效果。锤柄和锤头的连接孔做了1:50的锥度设计，装配时将锤柄压入锥孔后，从锤头顶部打入金属楔销，让锤柄端部在锥孔内胀开，完全贴合锥孔内壁，这种连接结构经过反复冲击测试，只要楔销没有出现松动，完全可以满足车间日常高频使用的强度要求。在实际的装配作业中，这类手锤常用来敲击铜棒、木质垫块完成轴承、衬套的压装作业，避免直接敲击零件表面造成损伤；在划线作业中，配合样冲在工件表面打出定位冲眼，防止钻头钻孔时出现滑移；在设备检修环节，也可以用来轻度敲击锈蚀的螺栓、连接销，辅助拆卸作业，不会因为敲击力过大造成零件变形。

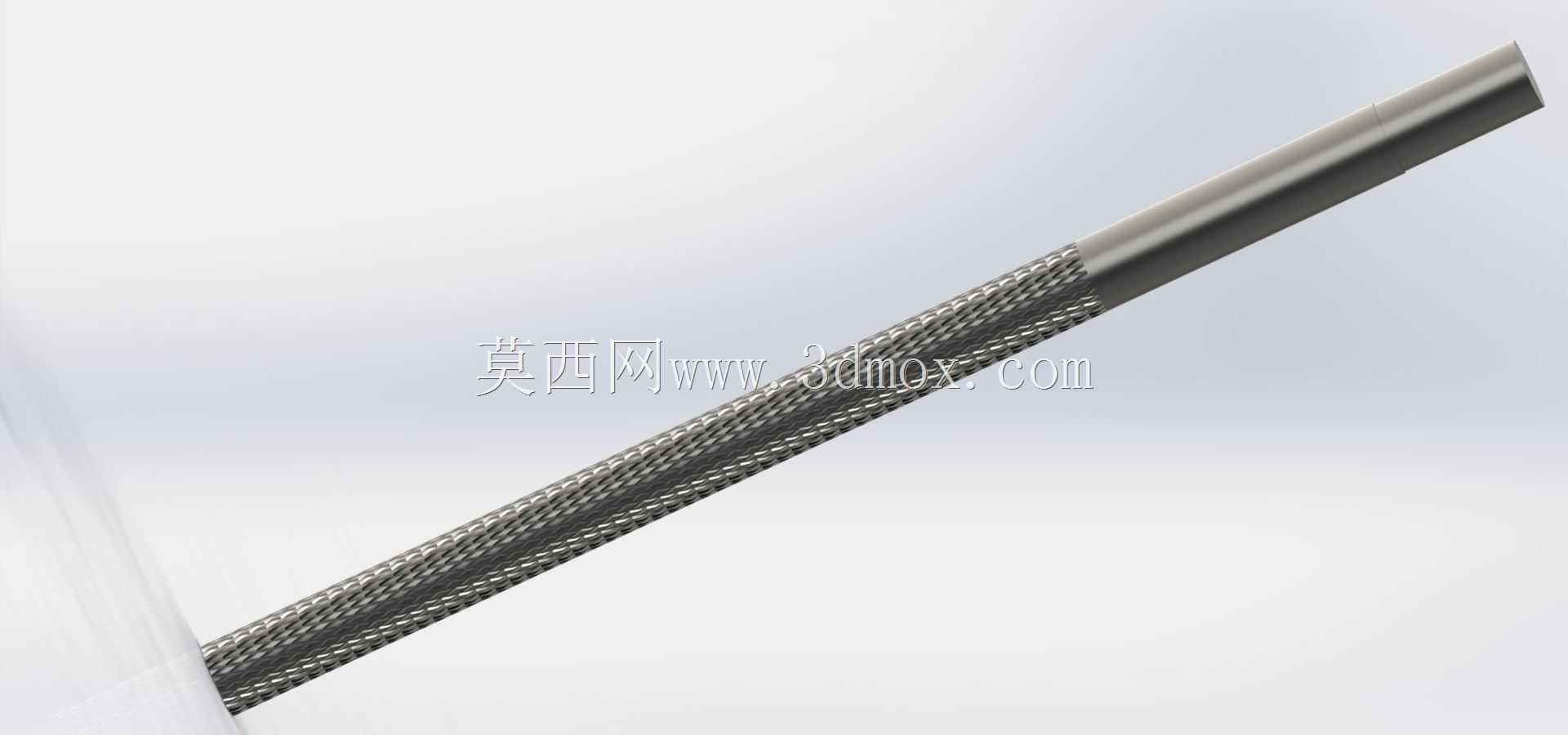

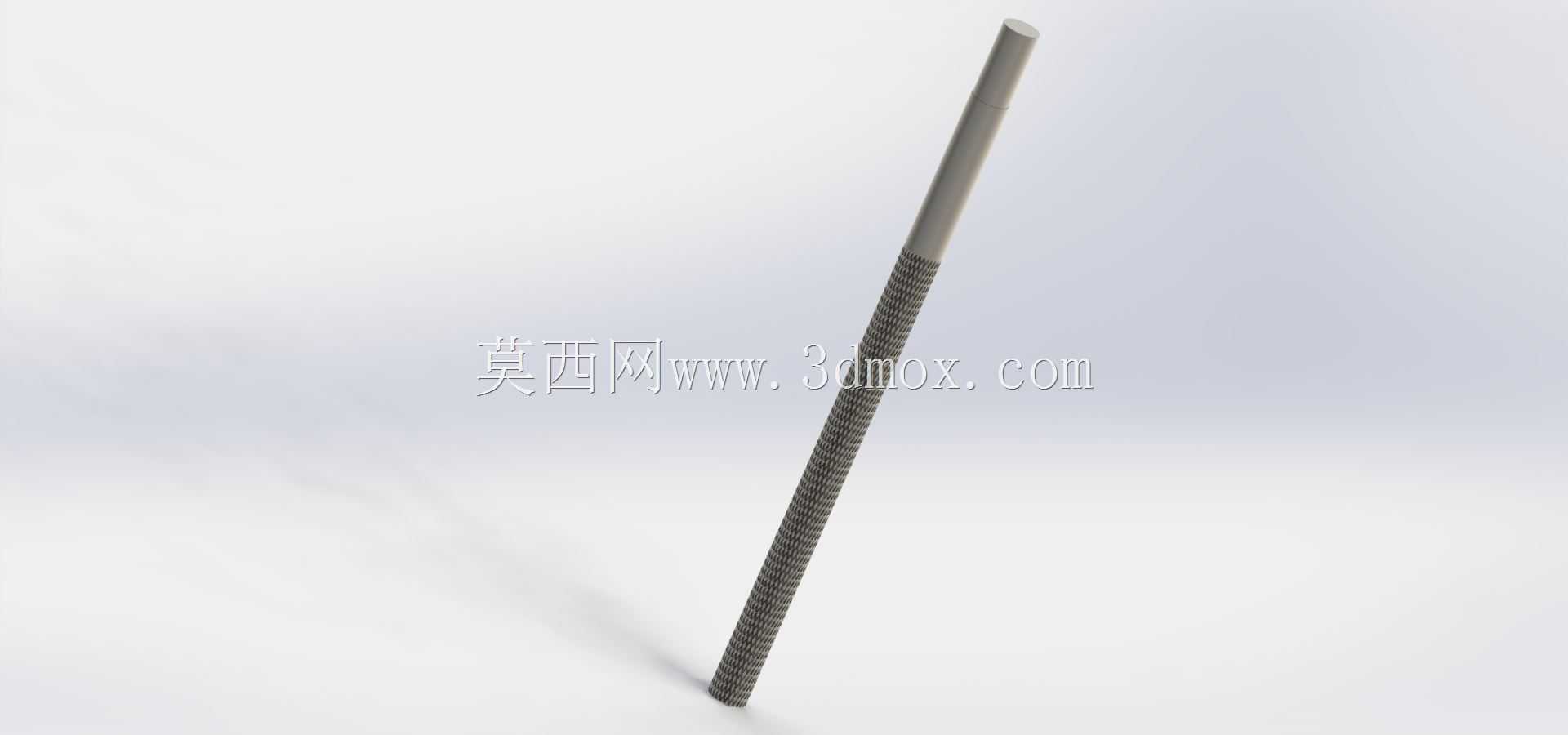

　　设计过程中特意将锤头的重心设置在距离锤柄安装端面20mm的位置，也就是锤头的几何中心附近，挥锤时的力矩传递更顺畅，握持时不会出现头重脚轻的晃动感，长时间握持作业的手感更稳定。锤柄的滚花段长度设置为80mm，刚好覆盖正常握持时手掌的接触区域，滚花的纹路深度控制在0.3mm，既保证足够的摩擦力，也不会因为纹路过深硌手，影响长时间握持的舒适度。锤头的两个端面和锤身的过渡位置都做了圆弧过渡，没有尖锐的棱角，避免作业过程中剐蹭工件表面或是划伤操作人员。和普通的钳工手锤相比，球头结构的设计拓展了它的使用场景，在对小型冲压件做去毛刺后的整形、对装配间隙做微调敲击时，球头端的点接触特性可以更精准地控制敲击位置和力度，不会像平面端那样敲击范围过大影响周边已经装配到位的零件。在三维建模过程中，所有的配合面都按照实际加工的公差要求做了尺寸标注，锤头的锥孔和锤柄的锥面配合公差按照H7/k6的过渡配合设置，保证装配后的连接强度，楔销的安装槽位置也做了避让设计，打入楔销后不会突出锤头表面，避免敲击时楔销直接受力出现变形。
