半挂车2英寸与3.5英寸主销连接构件

在道路货运装备的连接系统中，半挂车主销是承担牵引连接、载荷传递的核心受力构件，本次建模覆盖2英寸与3.5英寸两种主流规格，适配不同总质量级别的半挂列车使用场景。日常干线物流运输中，2英寸主销多用于总质量较轻的城配半挂、轻量化厢式半挂，匹配常见的鞍式牵引座，满足轻泡货、快递快运类运输的频繁摘挂需求；3.5英寸主销则对应重载运输场景，常见于砂石料运输半挂、集装箱骨架半挂、大件运输低平板半挂，能够承受更高的纵向牵引力与垂向冲击载荷，适配大马力牵引车的重载牵引工况。

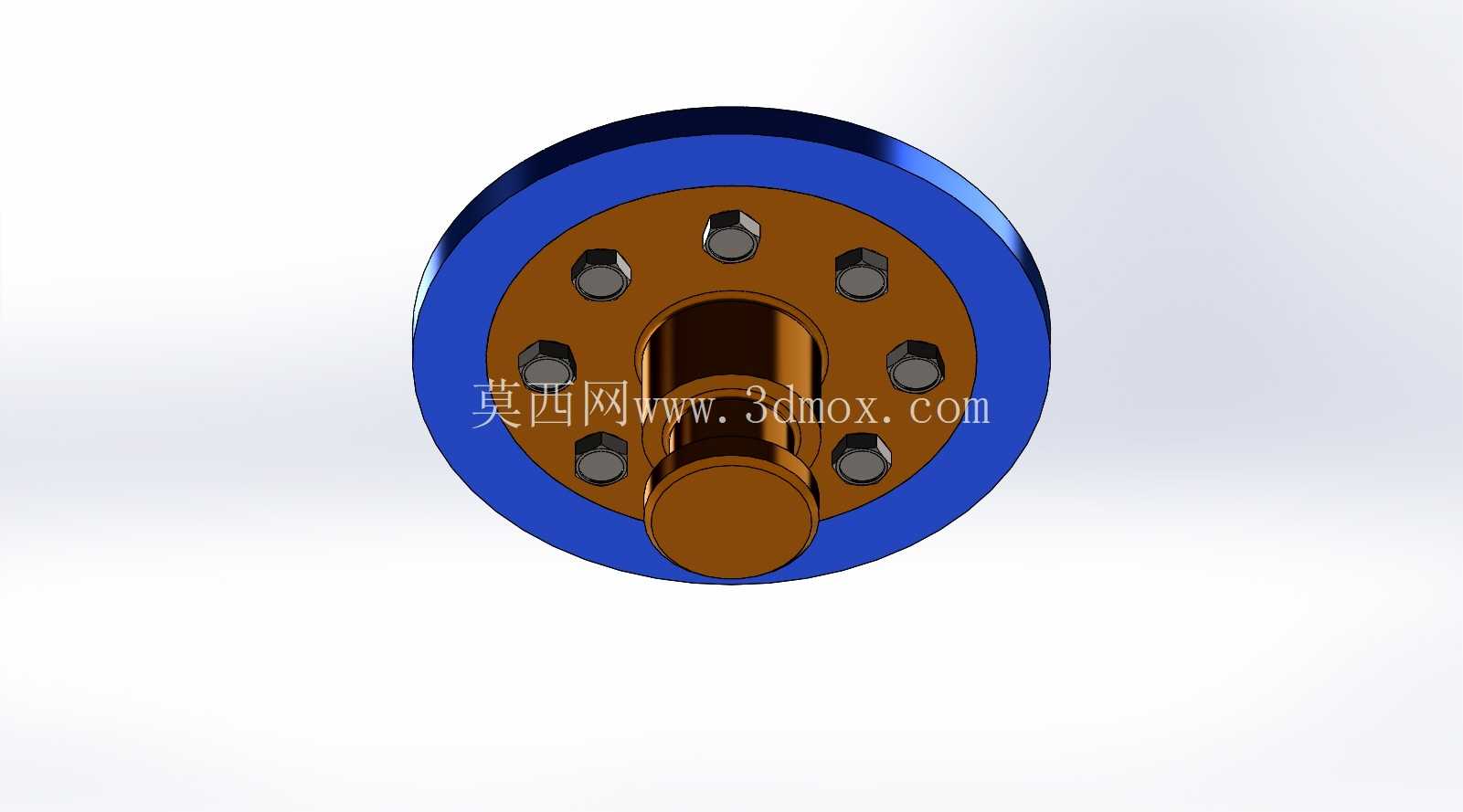

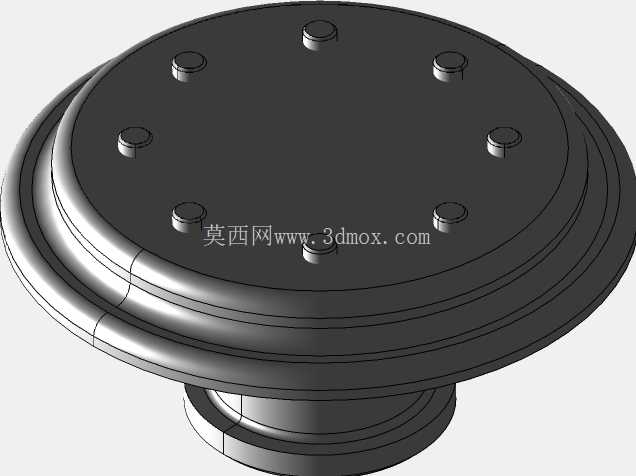

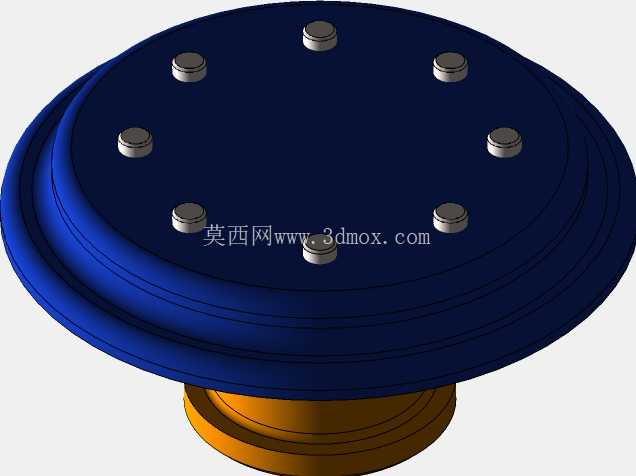

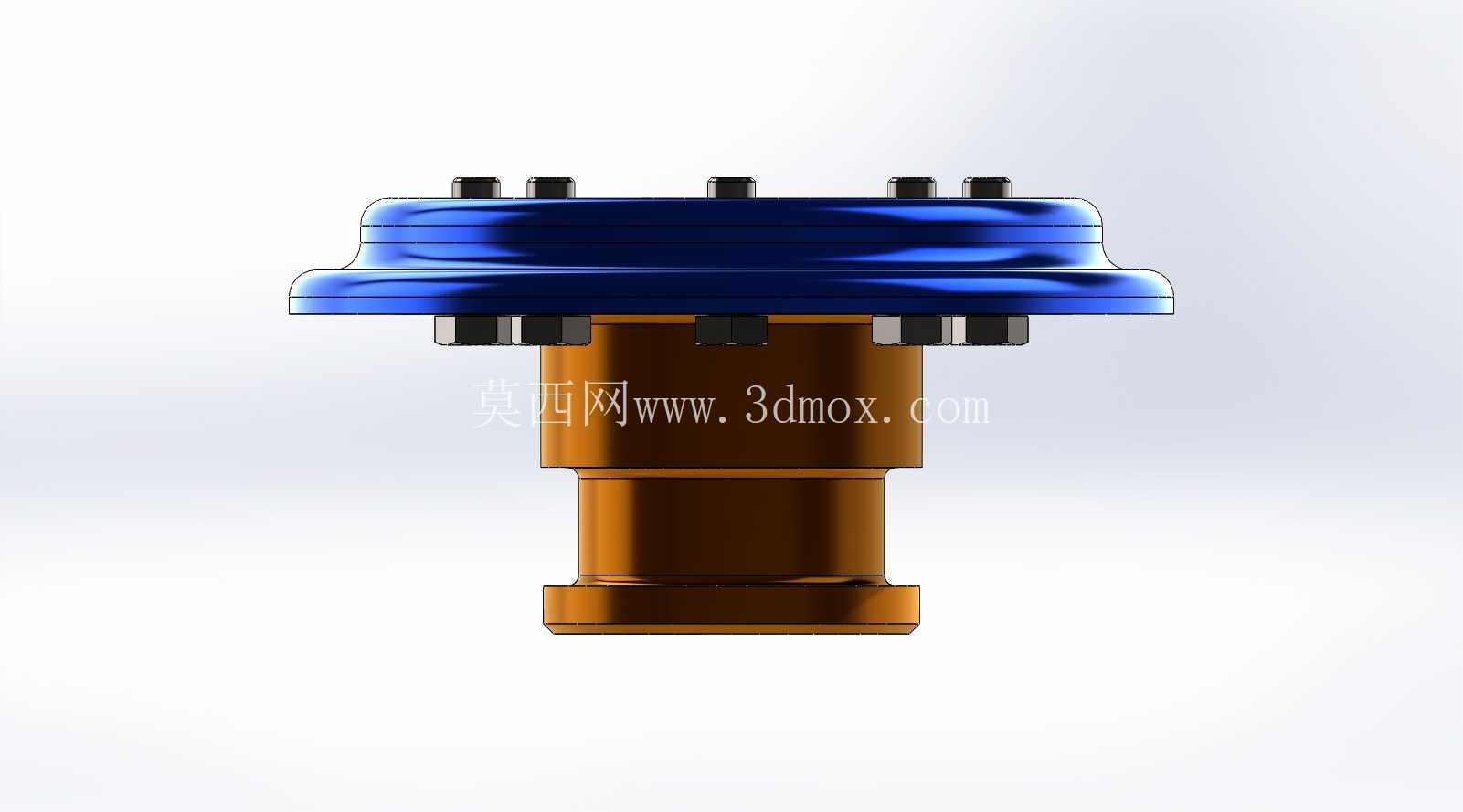

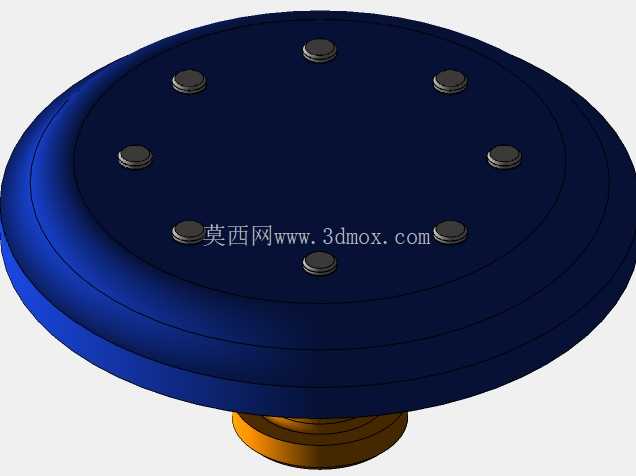

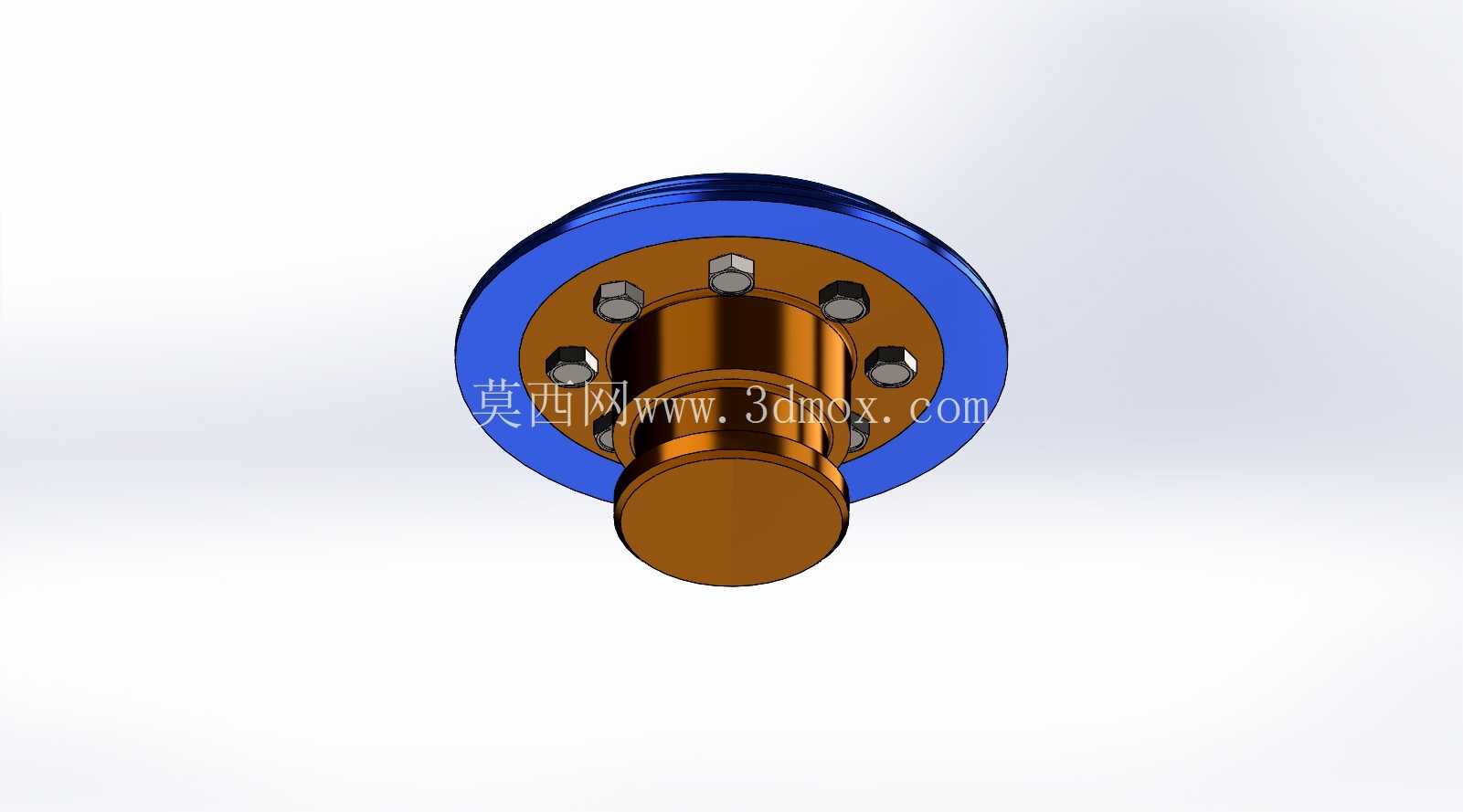

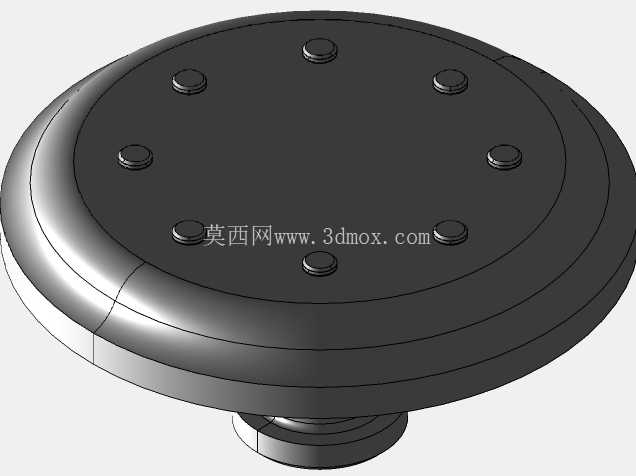

从实际功能来看，主销的核心作用是实现牵引车与半挂车的刚性铰接，既要保证车辆转弯时的相对转动自由度，又要可靠传递行驶过程中的起步牵引力、制动冲击力，以及复杂路况下的横向交变载荷。建模过程中首先还原了主销的法兰连接结构，上部法兰盘通过周向均布的高强度螺栓与半挂车牵引板紧固连接，法兰盘的盘面平面度、螺栓孔位置度都严格按照实际装配公差设定，避免安装后出现应力集中导致的法兰变形或螺栓断裂问题。下部的销体部分做了阶梯式结构设计，与牵引座的锁钩机构配合的工作段做了表面硬化处理对应的结构预留，销体根部的过渡圆角做了优化，避免应力集中引发的疲劳断裂，这也是实际使用中主销失效的高发位置，建模时特意保留了圆角的精确曲率，没有做简化处理。

设计思路上，两种规格的主销采用了同系列的结构逻辑，仅根据载荷等级调整了销体直径、法兰盘厚度、螺栓规格与数量，既保证了零部件的通用性，降低后续维护的备件成本，又能匹配不同载荷下的强度要求。安装边界方面，法兰盘的安装面与半挂车牵引板的贴合面要求完全贴合，销体的轴线必须与牵引板平面保持垂直，垂直度公差控制在合理范围内，否则会导致行驶过程中牵引座异常磨损、车辆行驶跑偏甚至摘挂困难的问题。销体伸出牵引板下表面的长度严格匹配对应规格牵引座的啮合深度，过长会导致牵引座锁止不到位，过短则会出现行驶中脱挂的严重安全隐患。

建模时还还原了主销与牵引板连接的螺栓排布，周向均匀分布的螺栓孔位置避开了牵引板的加强筋位置，保证安装时螺栓能够顺利穿入，紧固后法兰盘受力均匀。销体与法兰的连接位置做了加强过渡结构，对应实际生产中的焊接或整体锻造工艺，两种规格的主销都预留了润滑脂加注通道的结构位置，方便日常维护时对牵引座与主销的配合面进行润滑，降低行驶过程中的磨损速率。在实际选型过程中，除了尺寸匹配，还需要结合半挂车的总质量、运营路况、牵引座规格来确定主销型号，两种规格的主销不能混装使用，否则会出现配合间隙过大、锁止机构无法有效啮合的问题，引发严重的运营安全事故。

从结构细节来看，法兰盘的边缘做了倒角处理，避免安装时划伤操作人员，也能减少应力集中；销体的下端做了导入倒角，方便车辆对接时牵引座的锁钩顺利滑入啮合位置，降低摘挂操作的对位难度。整个模型的结构完全还原实际量产部件的尺寸逻辑，没有做非必要的简化，能够直接用于半挂车牵引系统的装配校核、运动仿真，也可以作为运维培训的演示模型，帮助从业人员理解主销与牵引座的配合原理，掌握正确的安装检查要点。
