车用油门踏板结构设计及有限元分析模型

油门踏板作为车辆驾驶舱内核心的操纵部件，直接关联驾驶员的加速指令传递，其结构合理性、强度可靠性直接影响整车操纵安全性与驾驶脚感反馈。在日常驾驶场景中，驾驶员通过脚掌施加不同力度踩踏踏板，踏板绕固定转轴转动对应不同的开度信号，传递给整车电控系统后匹配对应的节气门开度或动力输出扭矩，覆盖从怠速蠕行到全负荷加速的全工况操纵需求，同时还要兼顾误踩、极限踩踏、长期疲劳载荷下的结构完整性，避免出现断裂、形变过量导致的操纵失效问题。

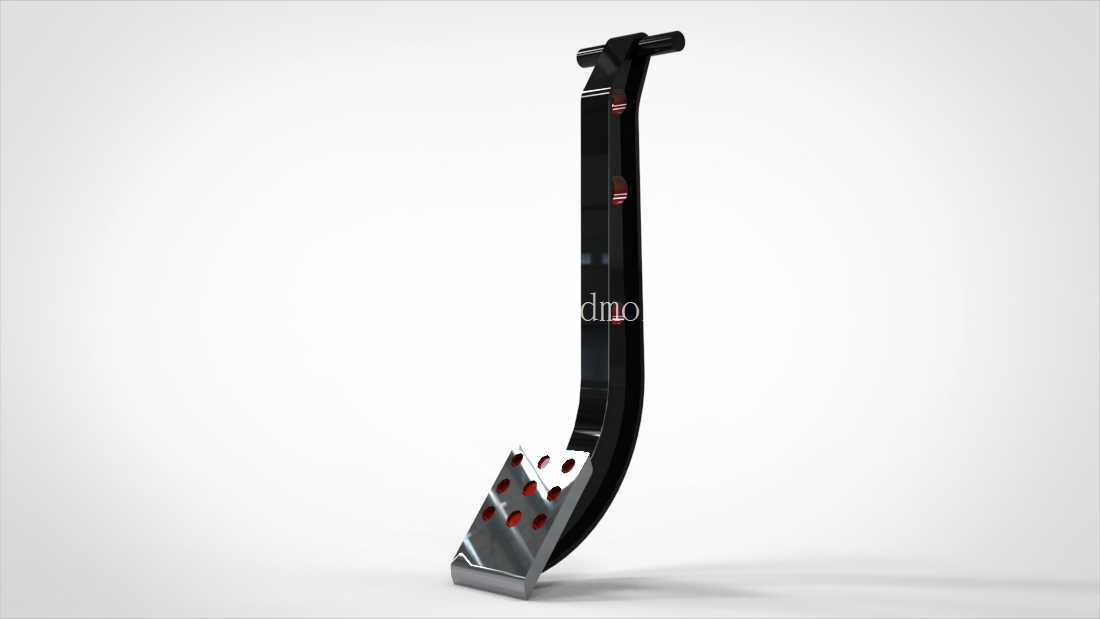

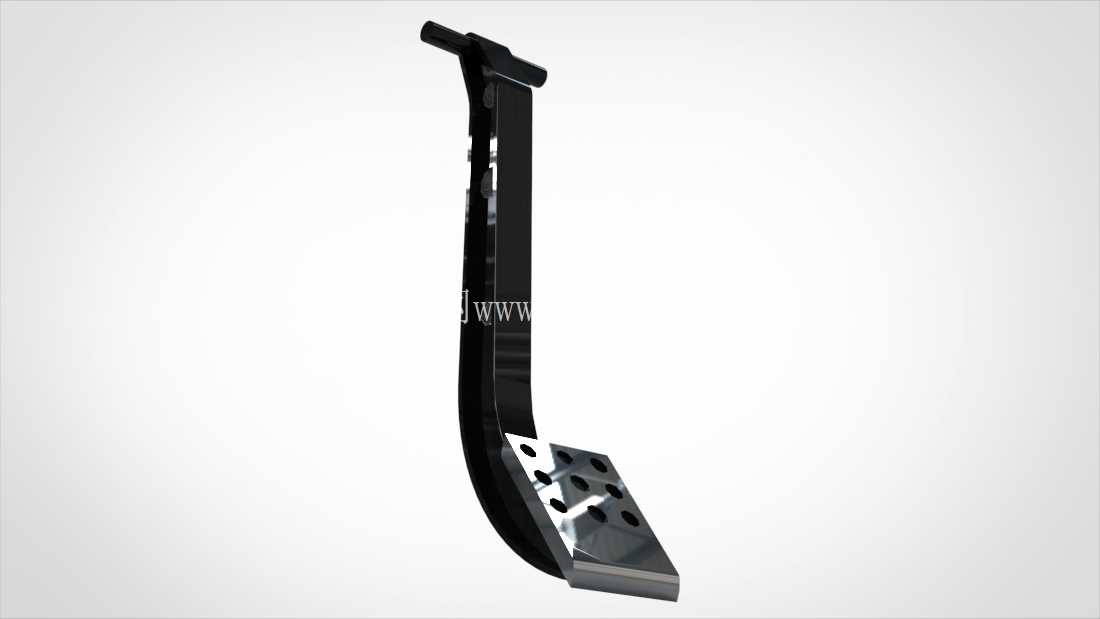

本次设计的油门踏板采用一体化弧形悬臂结构，整体轮廓贴合人体工程学脚掌踩踏弧度，踩踏接触区域做了加宽防滑纹理设计，增大脚掌与踏板面的接触摩擦力，避免驾驶过程中鞋底打滑导致的操纵偏差。踏板主体采用变截面悬臂梁结构，从转轴安装端到踩踏端截面厚度逐步过渡，在保证整体结构刚度的前提下尽可能降低部件自重，减少踩踏过程中的运动惯量，让脚感反馈更线性跟脚。安装端预留了两个标准螺栓固定孔位，孔位间距匹配主流乘用车型驾驶舱前围板的安装点位尺寸，安装面做了局部加厚凸台设计，避免螺栓锁紧时局部应力集中导致的安装座开裂，同时凸台平面度控制在0.1mm以内，保证安装后踏板转轴与安装面的垂直度，避免长期转动出现卡滞、偏磨问题。

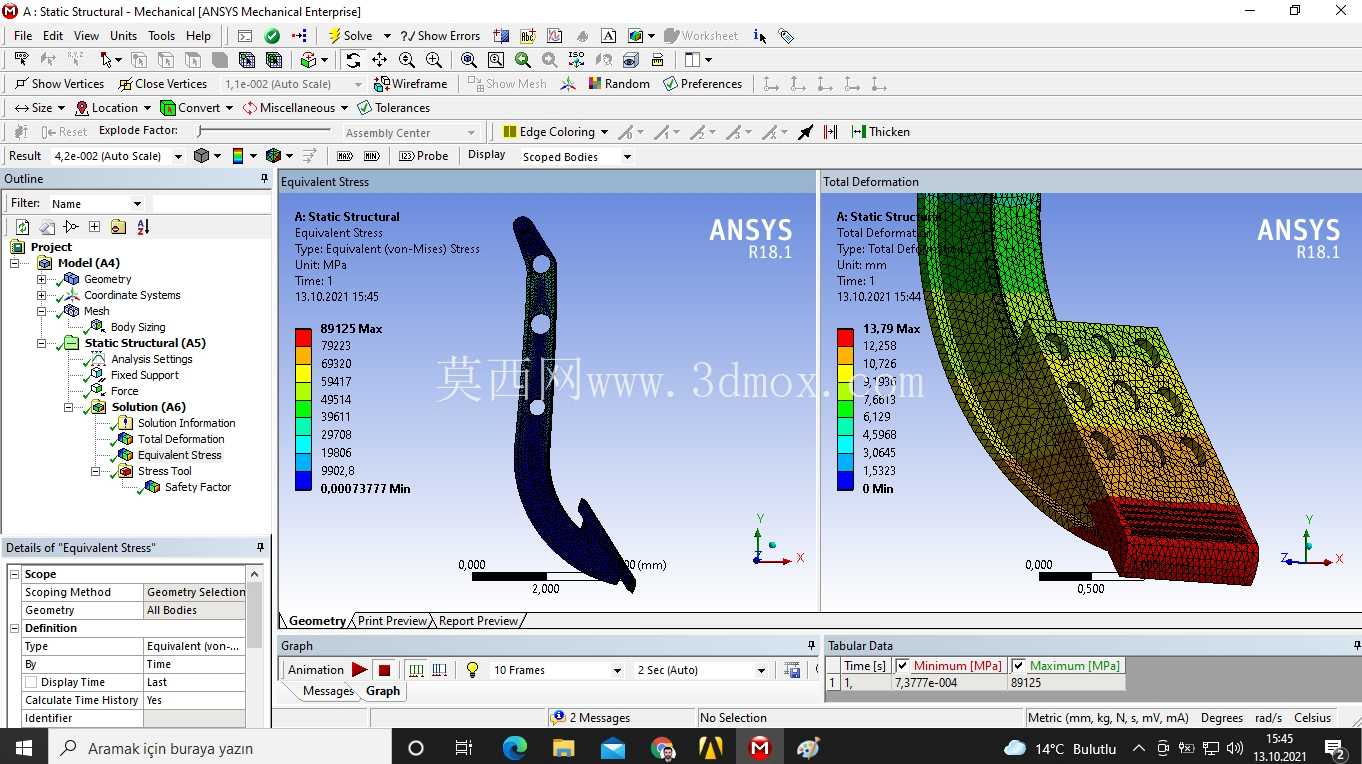

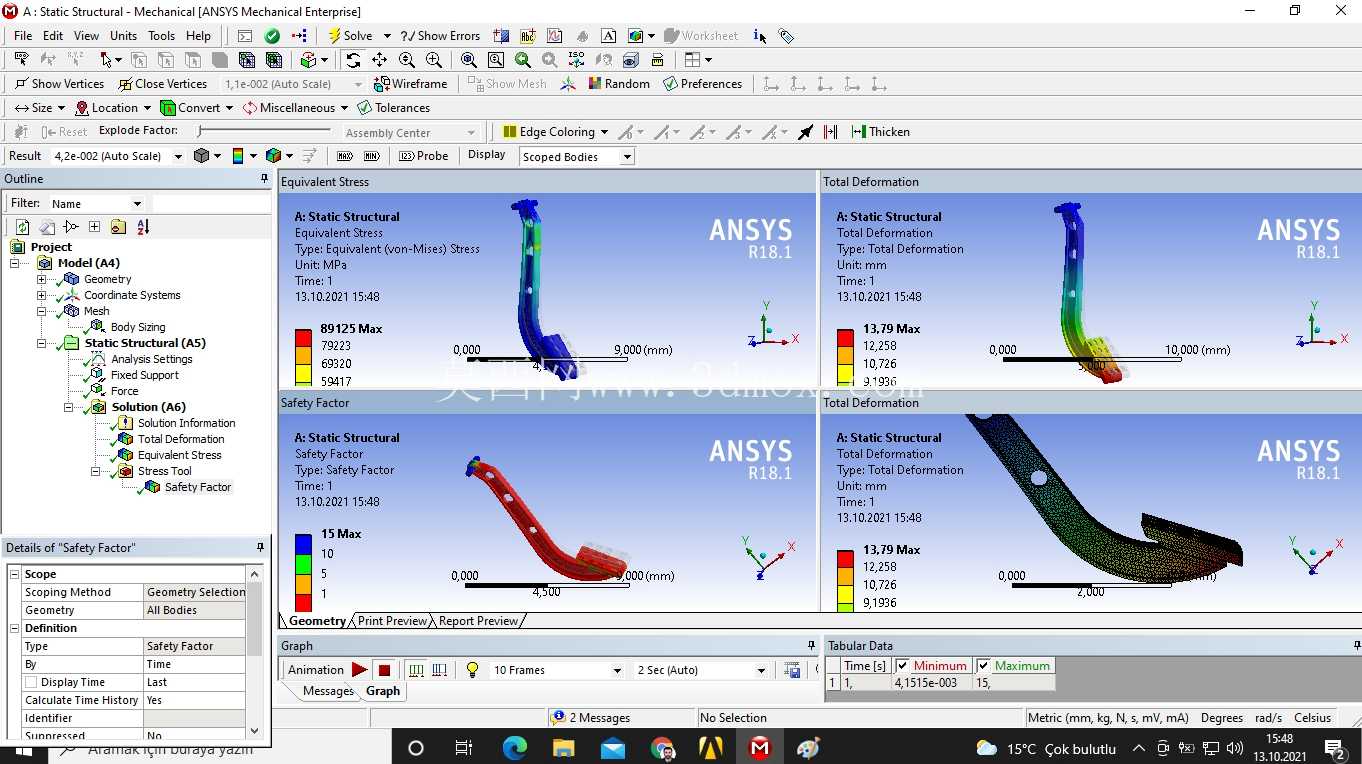

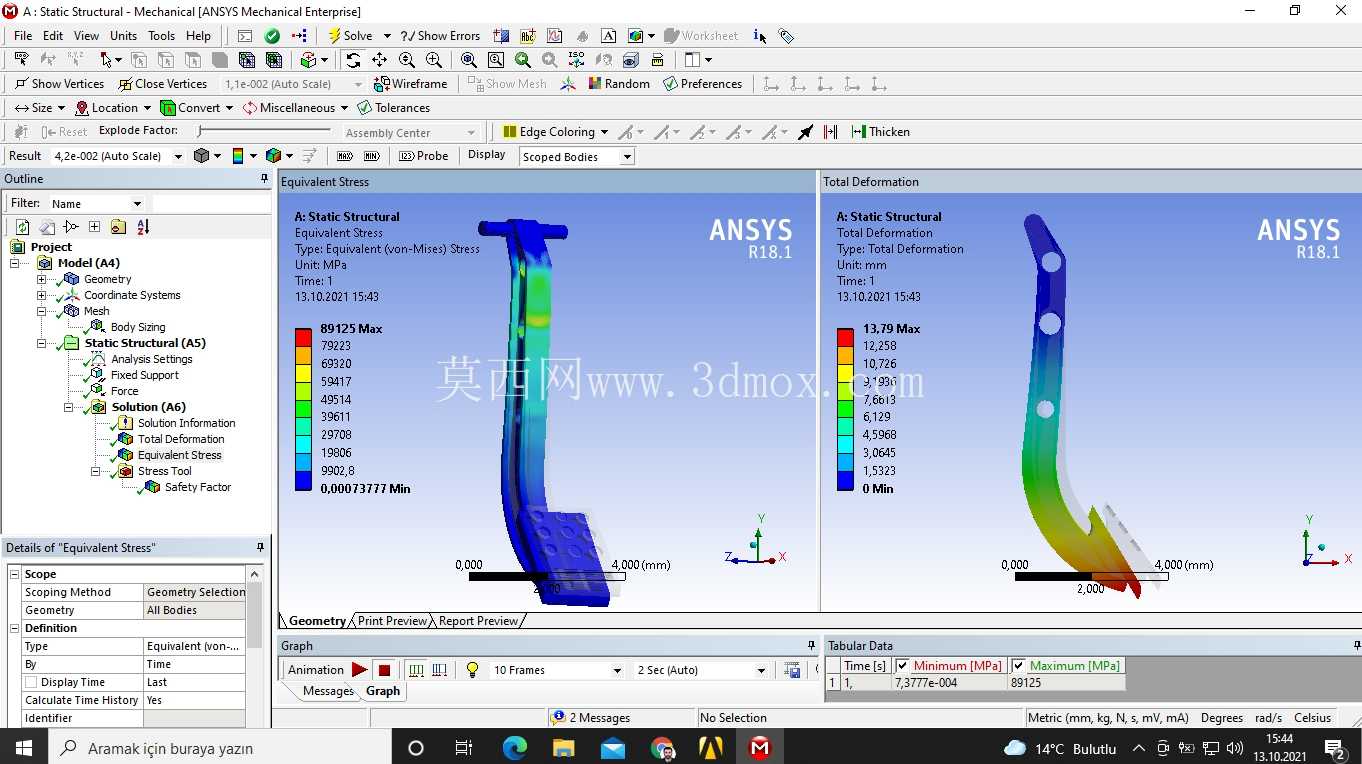

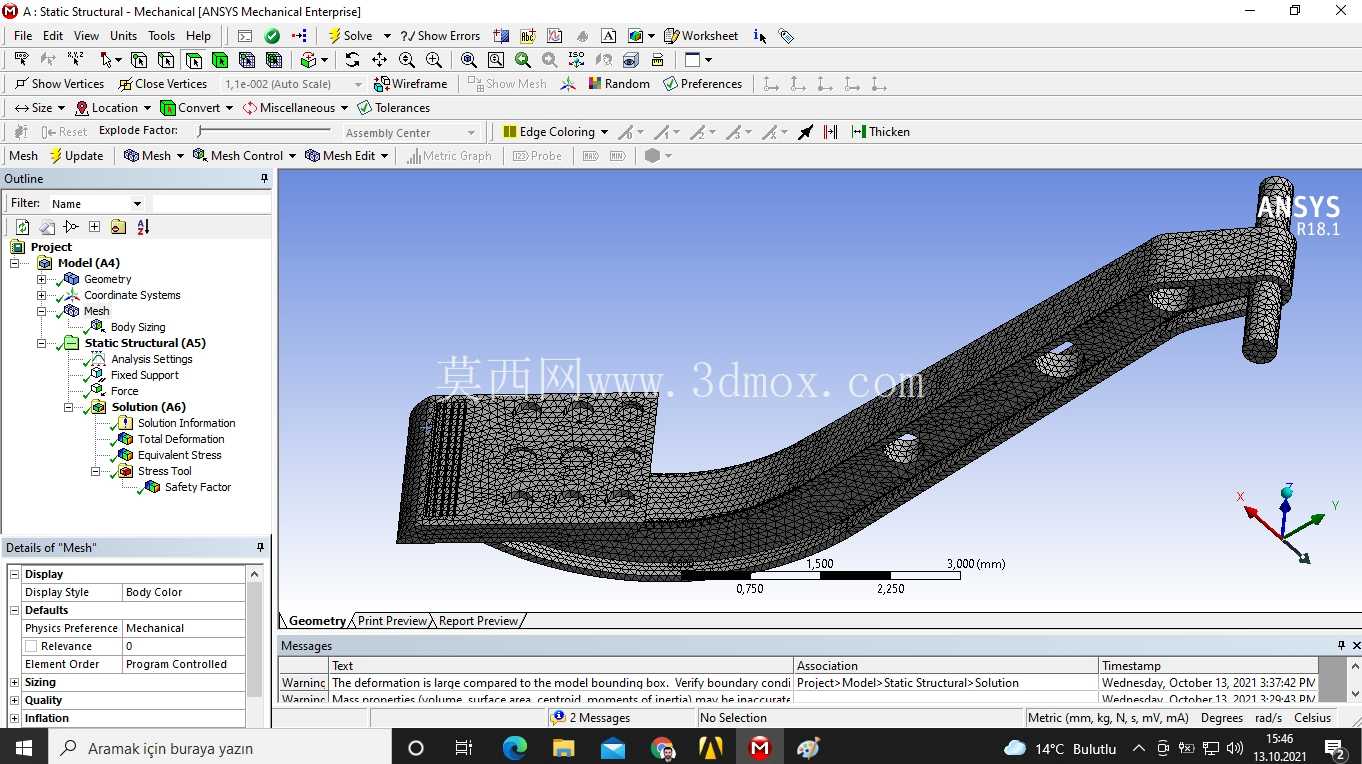

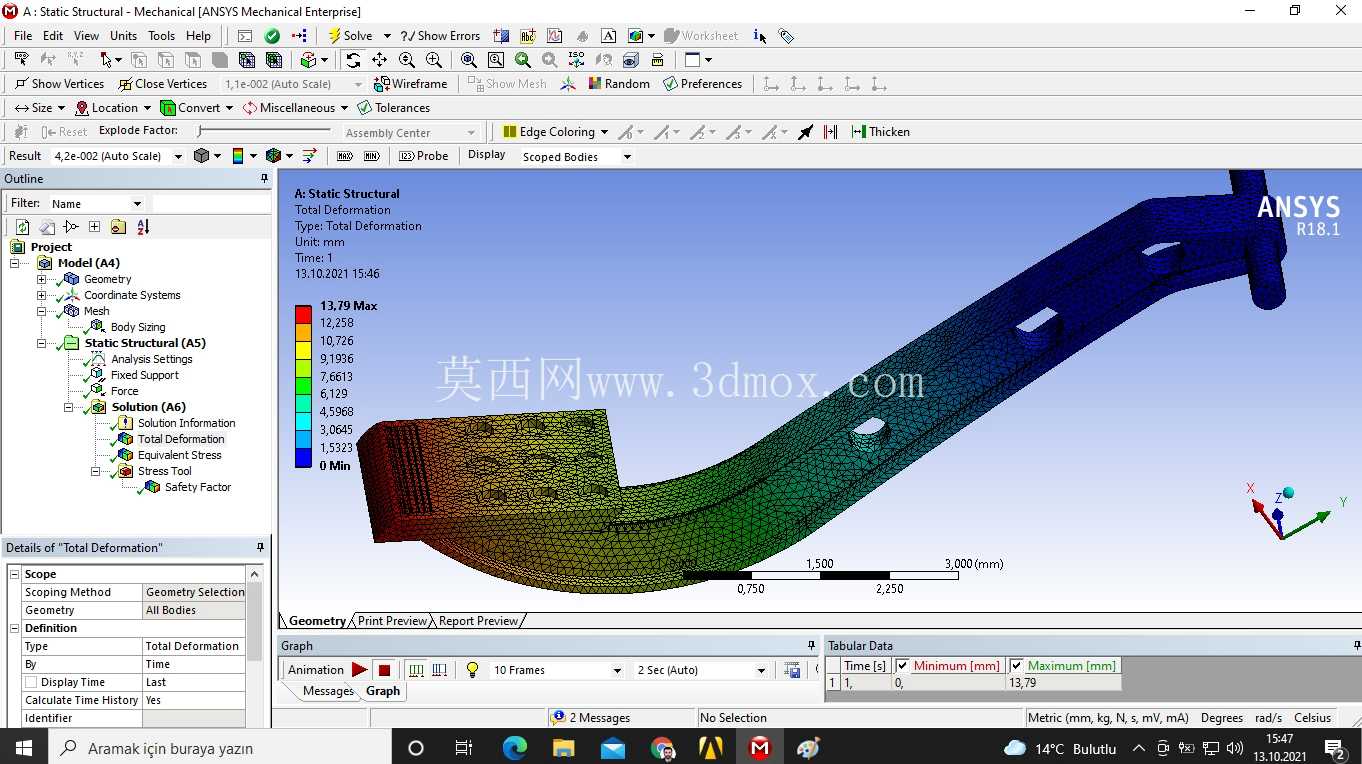

设计过程中先完成三维实体结构建模，对踏板的运动行程做了干涉校验，保证全行程转动过程中与周边的地毯、内饰板、制动踏板之间保留足够的安全间隙，不会出现运动干涉卡滞。结构建模完成后导入有限元分析模块，对踏板施加极限踩踏载荷、长期循环疲劳载荷做仿真计算，通过网格划分、约束加载、应力云图输出，识别出悬臂过渡区域、安装座凸台根部的应力集中点，对应做了圆角过渡、局部加厚的结构优化，确保在1500N极限踩踏力下结构最大应力低于材料屈服强度，循环踩踏100万次后形变量不超过0.5mm，满足整车零部件的耐久测试标准。

从实际装车适配角度，该踏板结构可适配传统燃油车、纯电动车型的悬挂式油门安装需求，踏板的力值反馈曲线可通过调整悬臂截面厚度、加强筋布局做匹配调校，既可以调校出偏沉的运动车型脚感，也可以调校出偏轻盈的家用舒适型脚感。踏板踩踏面的角度设计匹配驾驶员正常坐姿下的脚掌自然摆放角度，长时间驾驶踩踏不会出现脚踝酸胀的问题，表面的防滑结构兼容日常穿皮鞋、运动鞋、薄底休闲鞋的踩踏接触需求，不会出现硌脚、打滑的问题。

在结构细节处理上，踏板转轴位置预留了传感器安装位，可匹配接触式电位计传感器或者非接触式霍尔传感器，安装位的定位精度保证传感器转动轴与踏板转轴的同轴度控制在0.05mm以内，避免长期转动出现信号偏差、怠速抖动的问题。悬臂背部设置了多条纵向加强筋，加强筋高度从安装端到踩踏端逐步降低，在不增加整体壁厚的前提下大幅提升结构抗扭刚度，避免侧向踩踏力导致的踏板侧弯变形。所有结构棱边都做了R2以上的圆角过渡，既避免生产过程中的应力集中，也防止安装、维修过程中锐边划伤操作人员。
