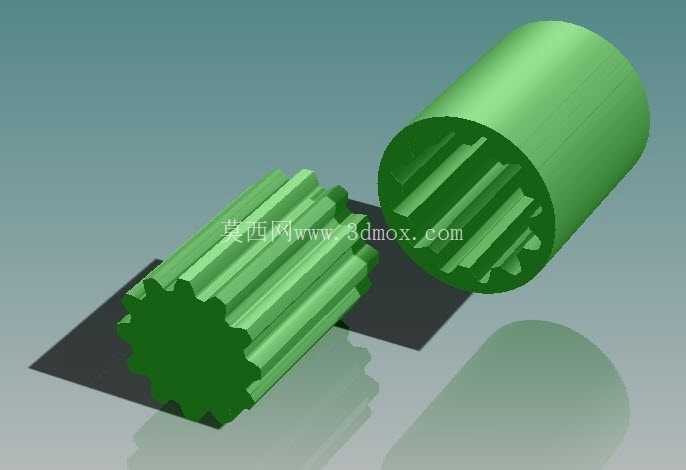

这套花键副采用ANSI 92.1标准设计,压力角设定为30度,齿数为12,径节参数为16/32,包含外花键轴与内花键套两个配合零件,主要用于需要传递中等扭矩、同时要求轴与轮毂之间具备较高同轴度定位精度的传动连接场景,常见于中小型机床进给机构、农业机械传动箱、轻工设备动力输出端等位置,相比普通平键连接,花键结构的受力齿面更多,单位面积承载压力更低,在频繁正反转、存在冲击载荷的工况下,能有效降低键齿压溃、连接松动的失效概率。
设计过程中首先确定了齿形的基准参数,30度压力角的齿形相比20度压力角,齿根厚度更大,抗弯强度更高,适合需要承受一定径向载荷的传动场景,齿向方向采用直齿结构,加工工艺性更好,不需要专用的螺旋加工设备,普通滚齿机、插齿机即可完成加工,适配中小批量的生产需求。配合公差选用过渡配合等级,既保证装配时能够顺利推入,不会出现卡滞,又能控制配合间隙在合理范围内,避免传动过程中出现回程间隙,影响传动精度。

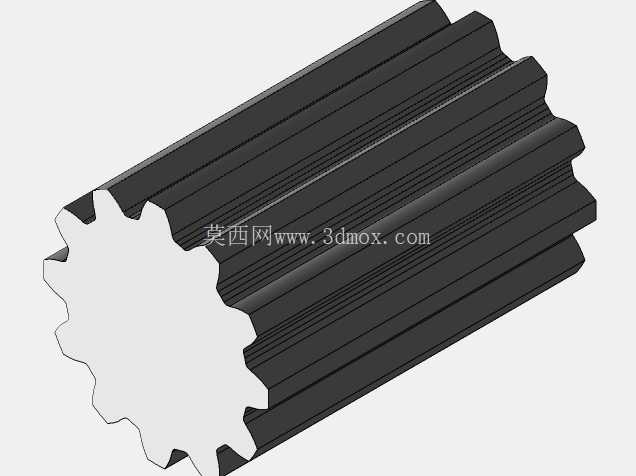

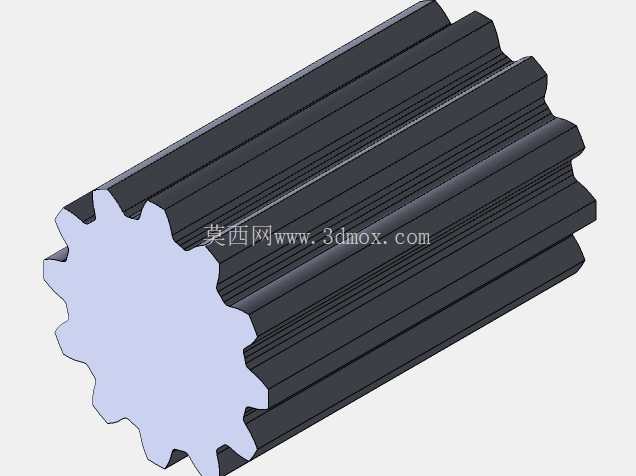

外花键轴的齿端做了小尺寸倒角,装配时可以起到导向作用,避免内花键套推入时刮伤齿面,内花键的齿根处设计了退刀槽,方便插齿加工时刀具退出,同时减少齿根处的应力集中,提升零件的疲劳寿命。两个零件的配合长度经过匹配计算,既保证足够的接触面积传递额定扭矩,又不会因为配合长度过长导致装配难度提升,或者因为加工误差累积出现齿面偏载的问题。

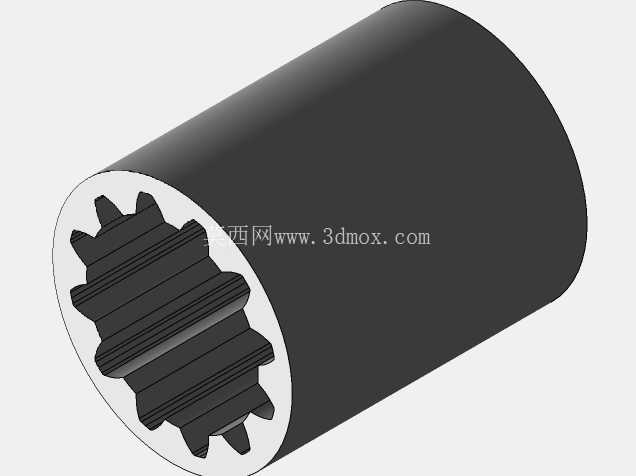

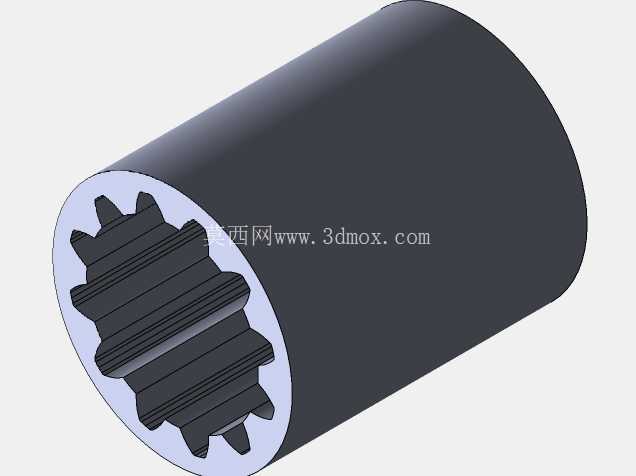

从安装边界来看,外花键轴的光轴段可以直接与轴承内圈配合,轴肩位置可以作为轴向定位基准,内花键套的外圆为光滑圆柱面,可以直接压装到轮毂的安装孔内,外圆端面可以加工螺纹孔用于轴向锁紧,不需要额外设计复杂的定位结构,整体结构紧凑,径向尺寸占用空间小,适合安装空间受限的传动布局。
实际应用中,这套花键副可以适配需要轴向滑动的传动场景吗?不对,本次设计的配合精度为固定连接用,齿面之间不预留滑动间隙,如果需要用于滑移齿轮的换挡机构,需要调整配合公差,增大齿侧间隙,同时对齿面进行硬化处理,降低滑动磨损。固定连接场景下,装配后可以在端面加装锁紧挡圈,防止工作过程中花键套出现轴向窜动,齿面的表面粗糙度要求控制在Ra1.6以内,减少接触应力集中,提升传动平稳性。
建模过程中,齿形轮廓严格按照ANSI标准的渐开线方程生成,每个齿的齿距误差、齿形误差都控制在标准允许的公差范围内,装配时可以实现无干涉配合,齿面接触面积沿齿高方向不小于70%,沿齿长方向不小于80%,保证载荷能够均匀分布在每个齿面上,不会出现个别齿受力过大提前失效的问题。花键的大径、小径尺寸都经过校验,和标准刀具的加工参数匹配,不需要定制非标刀具即可完成生产,降低了加工成本。
在设备维护层面,这种标准花键副的互换性较好,零件出现磨损后可以直接采购标准备件更换,不需要重新测绘加工,减少设备停机维护的时间。相比焊接、过盈配合等不可拆卸连接方式,花键连接可以反复拆装,不会损伤配合表面,适合需要定期拆解维护的传动机构。日常使用中,只需要在配合齿面涂抹适量的润滑脂,即可减少齿面磨损,延长使用寿命,不需要额外的复杂维护工序。
针对不同的载荷工况,还可以通过调整齿面热处理工艺提升承载能力,比如对齿面进行高频淬火,硬度达到HRC45-50,就可以用于重载传动场景,如果用于轻载、对防锈有要求的场景,也可以选用不锈钢材料加工,或者对表面进行氧化处理。整体结构没有复杂的异形曲面,建模逻辑清晰,参数化特征完整,修改齿数、径节、压力角等参数就可以快速生成同系列的其他规格花键模型,能够提升同类型零件的设计效率,减少重复建模的工作量。
