相交轴传动用直齿锥齿轮结构设计

　　在各类需要相交轴动力传递的机械结构中，锥齿轮是应用极为广泛的核心传动部件，常见于差速器、机床分度头、农业机械传动箱、小型减速机输出端等场景，核心作用是在轴线呈一定夹角的两根轴之间实现旋转运动与扭矩的传递，常规应用场景下轴交角多设置为90度，也可根据设备整体布局需求调整轴交角参数，适配不同的安装空间与传动比要求。这款锥齿轮的齿面沿分度圆锥面分布，轮齿从大端向小端逐渐收窄，整体齿形为直齿结构，加工难度相对较低，装配时的轴向调整容错空间更大，相比螺旋锥齿轮运行时的轴向载荷更小，更适合中低速、中等载荷的传动工况。

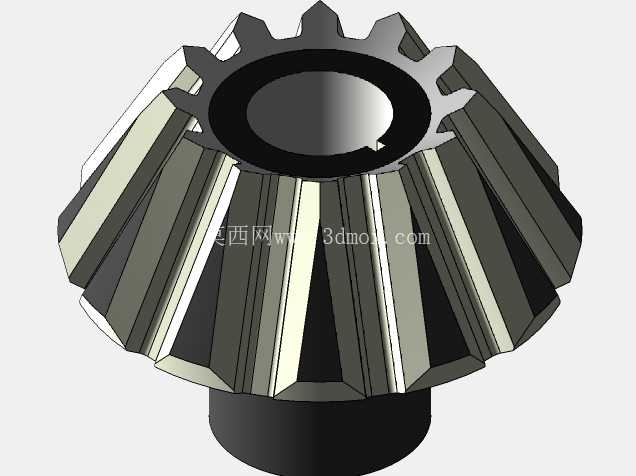

　　从结构设计逻辑来看，这款锥齿轮采用带轮毂的一体式结构，轮毂部分设置有中心安装孔，用于与传动轴进行配合连接，安装时可通过平键实现周向固定，配合轴端挡圈或者圆螺母完成轴向定位，确保齿轮在运转过程中不会出现轴向窜动，保证啮合精度。设计过程中首先需要确定的是分锥角参数，根据配对齿轮的传动比计算得到对应分锥角数值，确保两个配对锥齿轮的分锥顶点能够重合，避免出现啮合干涉或者齿面接触偏载的问题；轮齿的大端模数选取需要结合传递扭矩大小核算，保证齿根弯曲强度与齿面接触强度满足工况载荷要求，避免长期运转出现断齿或者点蚀失效。

　　齿宽的选取通常控制在分度圆锥母线长度的三分之一左右，过宽的齿宽会导致小端齿形过薄，加工难度提升同时强度不足，过窄则会导致齿面接触应力过大，缩短使用寿命。从安装边界来看，这款锥齿轮的轮毂外径、轮齿大端直径、轮毂轴向长度都需要与传动箱内部的预留空间匹配，安装时需要保证齿轮的背锥面与传动箱内壁之间预留足够的运转间隙，避免运转过程中与箱体或者其他相邻零部件发生摩擦碰撞；啮合调整时需要通过调整垫片厚度控制两个配对锥齿轮的安装距，确保齿面接触印痕位于齿高中部、齿长方向偏向小端的合理位置，保证传动平稳性，降低运转噪音。

　　在实际应用场景中，这类直齿锥齿轮常被用在小型设备的动力输入端换向结构中，比如食品加工机械的传动换向、小型输送线的转角动力传递、园林工具的动力输出换向等场景，相比带传动、链传动，齿轮传动的传动比更精准，不存在打滑问题，动力传递效率更高，能够在紧凑的空间内实现动力方向的改变，减少设备整体的体积占用。设计建模过程中需要注意轮齿的渐开线齿形在锥面上的映射关系，不能直接套用圆柱齿轮的齿形参数，需要结合背锥展开的当量齿轮参数进行齿形绘制，保证每个轮齿的齿厚从大端到小端均匀过渡，齿顶间隙沿齿长方向保持一致，避免3D打印或者铸造加工后出现齿形偏差，导致装配后无法正常啮合。轮毂部分的中心孔公差需要根据配合的传动轴公差等级选取，通常采用过渡配合或者小间隙配合，既保证装配便利性，又避免配合间隙过大导致运转时出现偏心振动。轮齿与轮毂衔接的位置设置有合理的过渡圆角，减少应力集中，提升齿轮整体的抗冲击能力，在设备启动或者载荷突变时能够避免衔接位置出现开裂问题。
