25A规格手动球阀配套管路组件结构

这套管路组件核心围绕25A通径的流体输送场景搭建，适配民用供水、小型工业循环水、低压气动回路等常见工况，整套组件通过标准螺纹接头实现快速拼接，无需定制焊接工装，现场安装时仅需普通管钳即可完成装配，后期维护拆换单个部件也无需截断整段管路，能大幅降低现场运维的工时消耗。

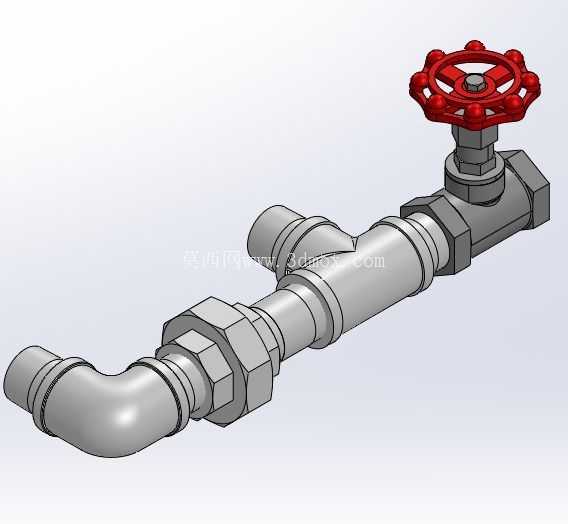

组件核心控制单元为手轮式球阀，采用顶部旋转手轮驱动阀芯转动，90度旋转即可实现全开与全关状态切换，手轮采用轮辐式结构，边缘做圆弧凸起处理，操作人员戴劳保手套操作时也能稳定施力，不会出现打滑脱手的问题；阀芯采用直通式等径结构，全开状态下通径与管路完全匹配，不会产生额外的流阻，也不容易在变径位置积存流体杂质，适合输送清水、压缩空气、低粘度润滑油等洁净介质，常规工况下密封寿命可达数千次开关循环。

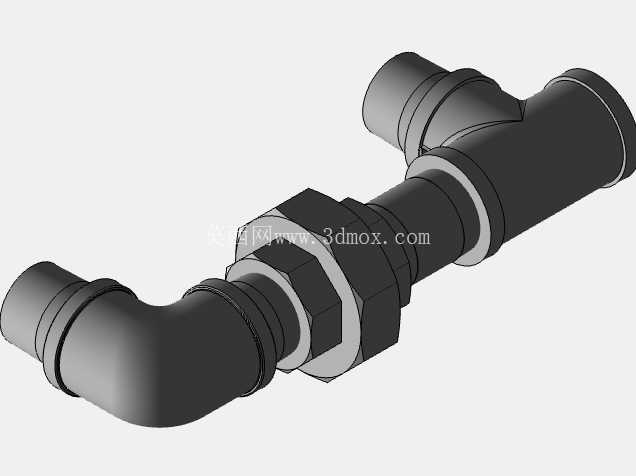

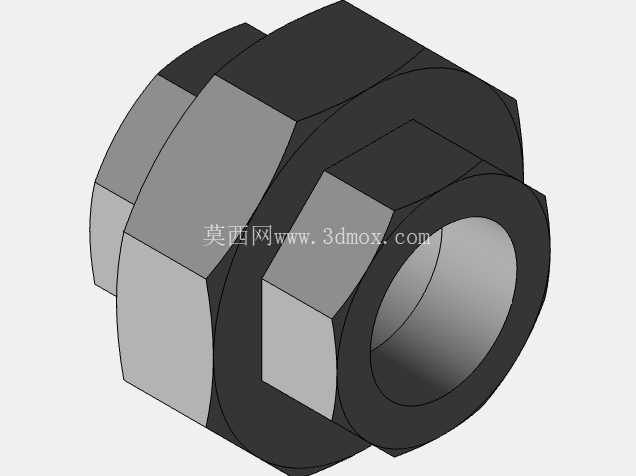

管路连接部分覆盖了现场布管最常用的几类接头：90度弯头用于改变管路走向，适配墙面转角、设备接口错位的布管场景，弯头两端采用标准外螺纹配合活接螺母，安装时可以先调整弯头朝向再锁紧螺母，不需要强行扭转整段管路来对准接口；直通活接用于两段同径直管的拼接，活接内置密封垫片，锁紧后能承受1.6MPa以内的常规工作压力，后期需要拆换管段时只需松开活接螺母即可操作，比传统套丝连接的管路维护效率高很多；短节（乳头）用于不同长度管段的补长适配，现场布管时如果预制管段长度存在少量偏差，可以通过更换不同长度的短节来补偿尺寸误差，不需要重新切割套丝加工整根管道。

整套组件的所有接口均遵循25A公称通径的标准管螺纹规范，螺纹牙型、螺距完全匹配市售同规格五金配件，不需要单独定制转换接头；安装边界上，手轮顶部距离管路中心轴线的高度预留了足够的操作空间，操作人员转动手轮时不会被旁边的管路或设备结构磕碰，弯头的转弯半径符合流体输送的曲率要求，不会因为转弯过急造成局部流阻陡升，也能减少流体转弯时对管壁的冲刷磨损。

设计过程中优先考虑了现场装配的容错性，所有接头的螺纹段都预留了足够的啮合长度，即使安装时存在1-2牙的对位偏差，也能保证密封性能不会下降；管路整体采用等壁厚设计，弯头、接头、阀体的壁厚与直管段保持一致，承压能力均匀，不会在接头位置出现应力集中导致的破裂问题；手轮与阀杆的连接采用扁位配合加顶丝固定，长期开关操作也不会出现手轮打滑空转的问题，阀杆位置的密封采用多层填料结构，常规工况下不会出现沿阀杆的外泄漏。

实际选型应用时，这套组件可以直接作为小型设备的外接管路单元使用，也可以拆分单个部件用于现有管路的维修替换，所有部件的外形尺寸都符合通用五金配件的互换标准，不需要针对单个零件做二次适配修改；布管设计时可以根据实际走向调整各部件的拼接顺序，比如在需要频繁检修的阀件位置前后加装活接，在需要改变高度或水平走向的位置加装弯头，通过标准件的组合就能适配绝大多数常规布管需求，不需要额外定制非标准管件，能有效缩短管路系统的设计与安装周期。
