带搭扣铰链的透明上盖防水接线盒

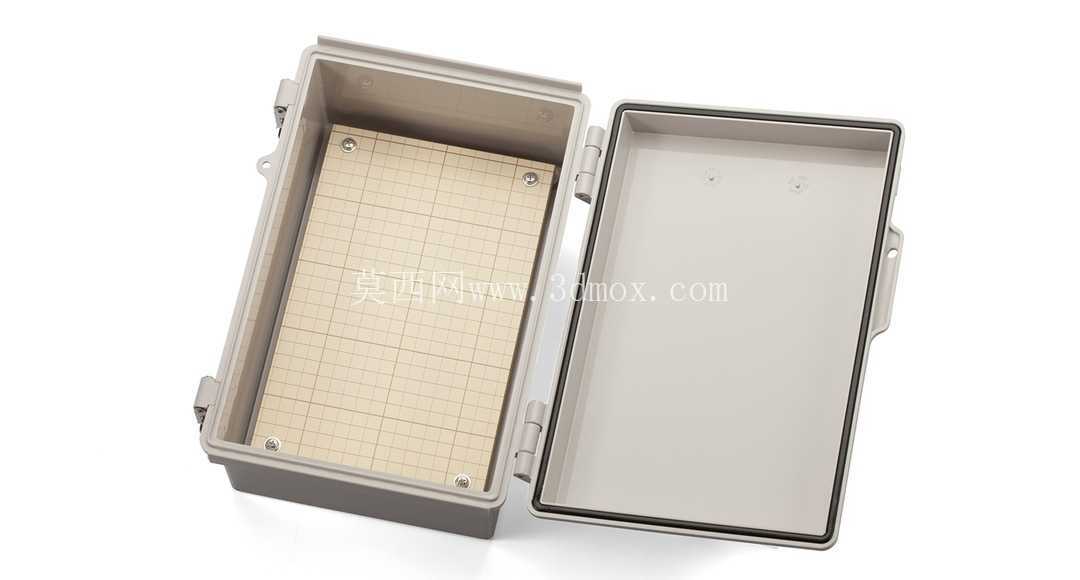

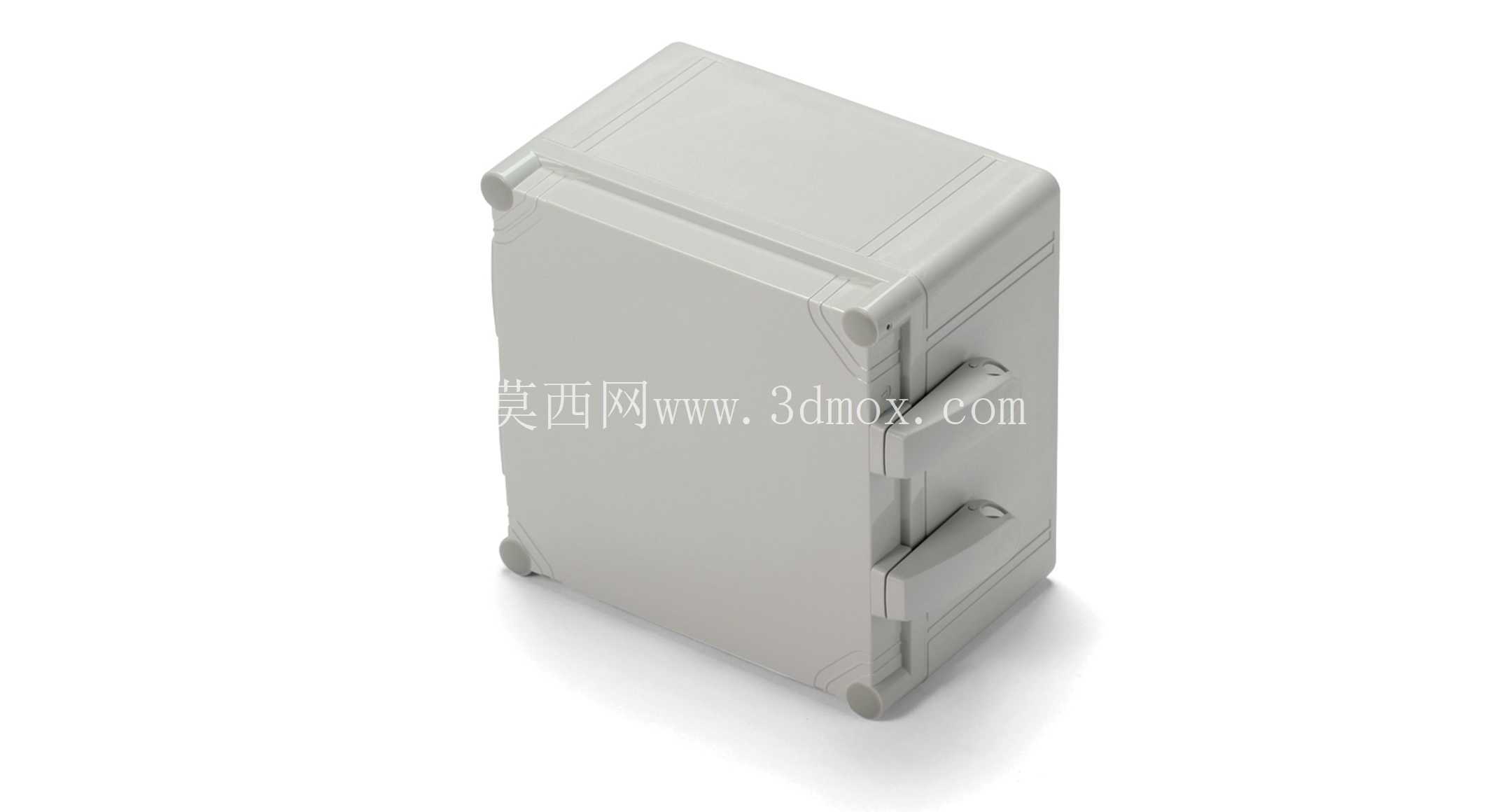

　　这类带搭扣与铰链结构的防水壳体，在户外通讯设备布设、工业现场传感模块安装、户外电气节点防护场景中应用十分广泛，核心作用是为内部的电路板、接线端子、小型通讯模组提供可靠的物理防护，隔绝外界雨水、粉尘、飞溅液体的侵入，同时兼顾日常检修的便捷性，不需要完全拆卸盒盖就能完成内部器件的调试与维护。从结构设计逻辑来看，整个壳体分为下盒体与透明上盖两个主体部分，下盒体采用带一定壁厚的硬质工程塑料成型，底部预留了平整的安装基面，可直接通过螺丝固定在墙面、设备机架、户外立杆的安装板上，盒体边缘做了一圈凸起的密封筋，对应上盖内侧的密封胶条安装位，合盖后胶条被均匀压紧，能实现稳定的IP防护等级，避免液体顺着合盖缝隙渗入内部。上盖选用透明材质，一方面可以不用开盖就直接观察内部的指示灯状态、接线端子的连接情况，日常巡检时不需要频繁开启盒盖破坏密封性能，另一方面透明材质的抗冲击性能经过适配调整，能承受户外常见的杂物撞击、风压载荷，不会轻易出现开裂破损。侧边的铰链结构采用分体式销轴设计，将上盖与下盒体的一侧做铰接连接，开盖时上盖可以沿着铰链轴翻转，不会与盒体完全分离，避免高空作业或者狭小空间作业时盒盖掉落遗失，合盖时铰链处的配合间隙做了密封补偿，不会因为铰链的存在留下防护漏洞。

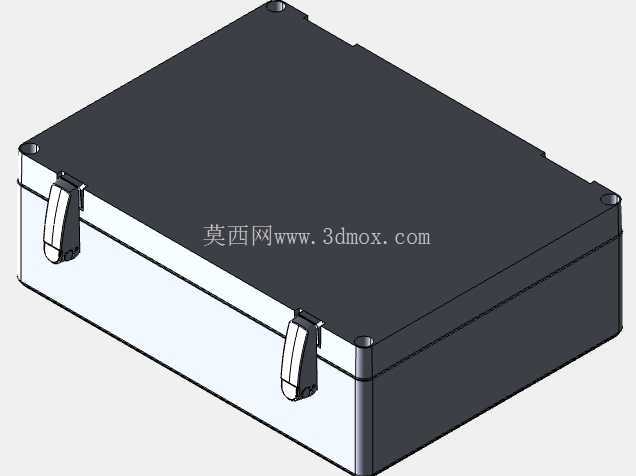

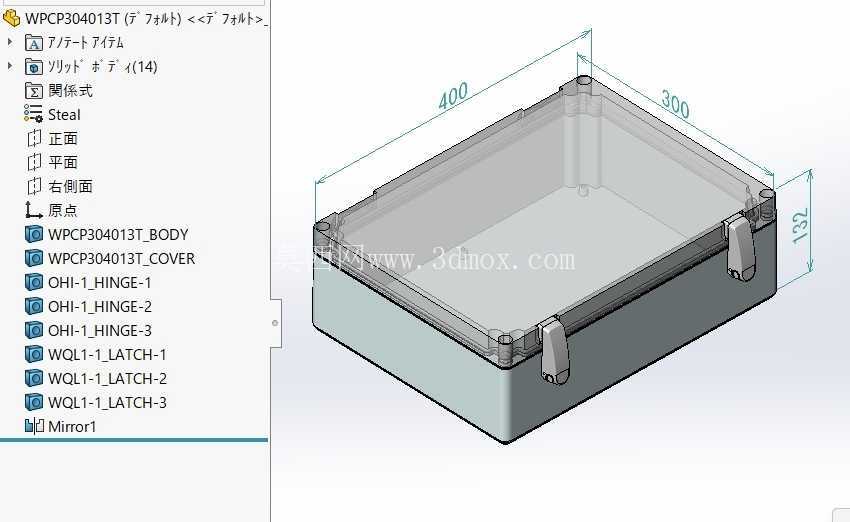

　　对应的另一侧设置了三个快开搭扣，搭扣采用带自锁的卡扣结构，扣合时会产生足够的压紧力，将上盖与下盒体的密封面完全压合，不需要额外工具就能徒手完成开合操作，相比螺丝固定的盒体，检修效率能提升数倍，同时搭扣的锁止结构带有防松设计，在户外长期受振动、温度交变影响的场景下，也不会出现自行松脱的情况。从尺寸边界来看，这款壳体的外部长宽尺寸为400mm与300mm，属于中等规格的防水接线盒，内部可用空间充足，既可以容纳多组接线端子排，也能放置小型的通讯中继模块、信号转换电路板，盒体的侧壁预留了防水接头的安装位，可根据实际走线需求开孔安装格兰头，实现进出线缆的密封固定。

　　建模过程中对各个配合面做了公差适配，下盒体的密封筋高度、上盖的胶条槽深度、搭扣的扣合行程都做了参数化关联，调整尺寸时可以直接驱动整个模型的配合关系更新，不需要逐个修改零件参数。铰链部分的转动间隙做了合理预留，既保证上盖翻转时没有卡滞，也不会因为间隙过大导致合盖后出现错位，影响密封效果。搭扣的安装位置做了均匀分布，三个搭扣沿着盒体的长边侧等距布置，扣合时能让密封胶条的受力均匀分布，不会出现局部压合不紧导致的渗漏问题。盒体底部的安装孔做了沉台设计，固定螺丝从底部穿入后不会突出盒内底面，保证内部安装平面的平整性，方便内部器件的导轨或者安装板直接固定，不会被螺丝端头干涉。

　　透明上盖的边缘做了圆角过渡，既避免尖锐边角在安装过程中划伤操作人员，也能减少应力集中，提升壳体在低温环境下的抗冲击性能，不会因为边角处的应力集中出现开裂。这类防水盒在实际选型时，除了尺寸与防护等级，还需要关注搭扣与铰链的材质耐候性，长期在户外紫外线照射、高低温交变环境下使用的场景，金属结构件需要做抗腐蚀处理，塑料件需要添加抗老化成分，避免长期使用后出现脆断、卡扣失效的问题。建模时将盒体、上盖、铰链、搭扣都做了独立的零件拆分，符合实际生产的装配逻辑，每个零件的壁厚、拔模角度都按照注塑成型的工艺要求做了设置，不需要做过多调整就能直接用于模具开发参考。
