汽车传动系统膜片弹簧离合器结构

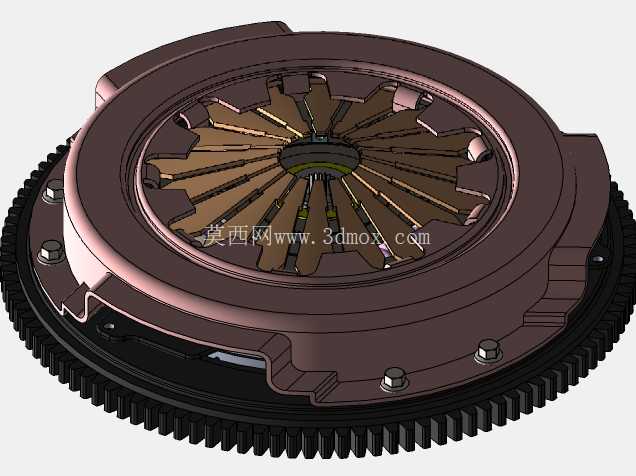

在手动挡乘用车辆与部分商用车辆的传动链路中，离合器是衔接发动机动力输出端与变速箱输入轴的核心部件，日常行驶中频繁的起步、换挡、动力切断与接合动作，都需要依托该部件完成扭矩的可控传递。这套膜片弹簧式离合器的三维结构完整还原了实车装配状态，从外围集成起动齿圈的飞轮本体，到中部的膜片弹簧压紧机构、摩擦从动盘、压盘壳体，再到周向均匀分布的紧固螺栓、定位销结构，所有配合关系都按照实车装配逻辑搭建，可直接用于传动系统匹配校核、结构原理演示或者新车型传动部件的选型参考。

从实际装车场景来看，该结构适配横置前驱手动变速箱的动力布局，安装边界以飞轮与发动机曲轴输出端的定位止口为基准，周向螺栓孔的分布圆直径、压盘总成的轴向厚度、从动盘花键毂的花键参数都匹配主流1.6L-2.0L排量乘用车的动力输出范围，设计过程中首先考虑的是频繁接合工况下的压力均匀性，膜片弹簧采用径向开槽的碟形结构，相比传统螺旋弹簧压紧结构，零件数量更少，轴向安装尺寸更紧凑，高速旋转时弹簧压紧力受离心力影响更小，不会出现高转速下压紧力衰减导致的打滑问题。

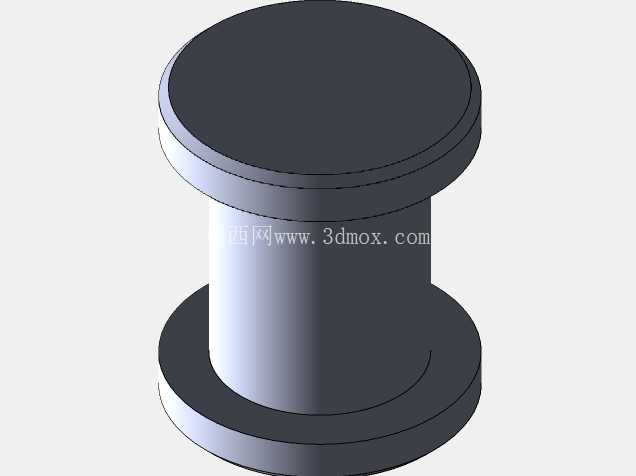

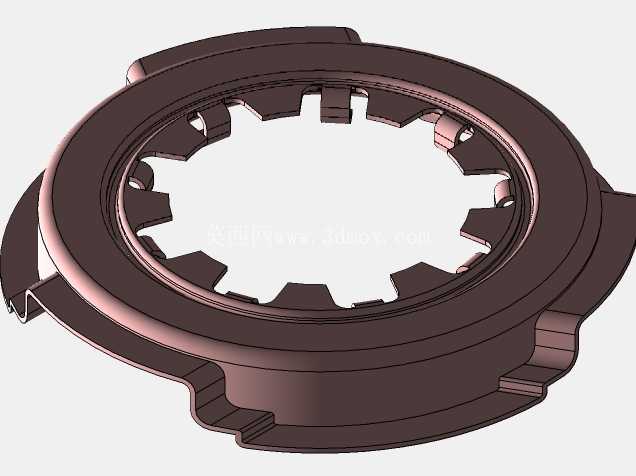

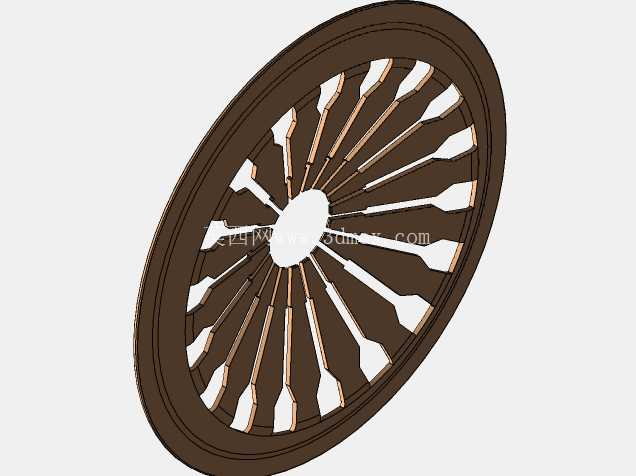

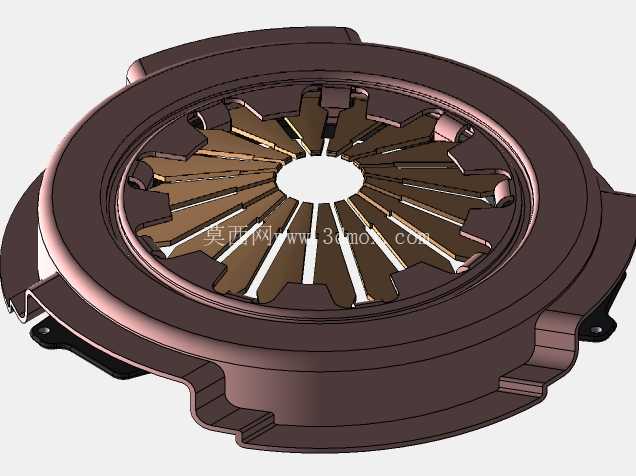

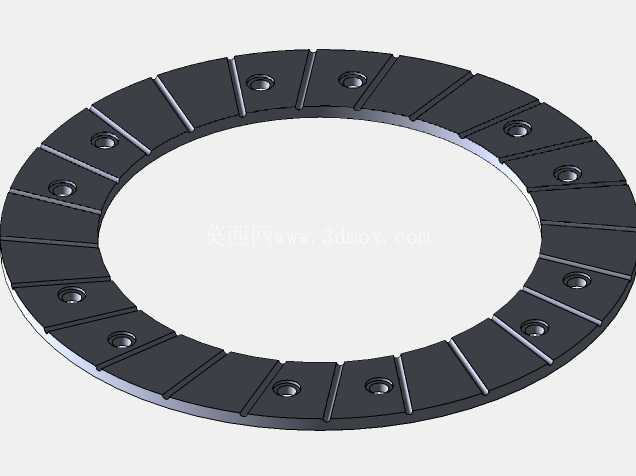

功能层面，这套结构在常态下依靠膜片弹簧的预紧力将从动盘摩擦片压紧在飞轮与压盘之间，依靠摩擦力传递发动机输出扭矩，当驾驶员踩下离合踏板时，分离轴承推动膜片弹簧内端指状结构，杠杆作用下膜片弹簧外端带动压盘向后移动，解除对从动盘的压紧力，此时动力传递切断，可完成换挡或者起步的挡位切换动作；松开踏板后膜片弹簧回位，重新将从动盘压紧，恢复动力传递。设计时膜片弹簧的杠杆比经过反复校核，保证踏板操作力在合理区间，不会出现踏板过重导致驾驶疲劳，也不会因为力值过小导致接合行程过短、起步易闯动的问题。

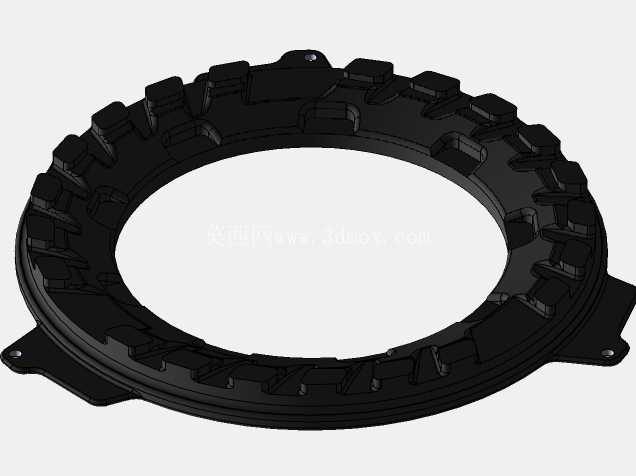

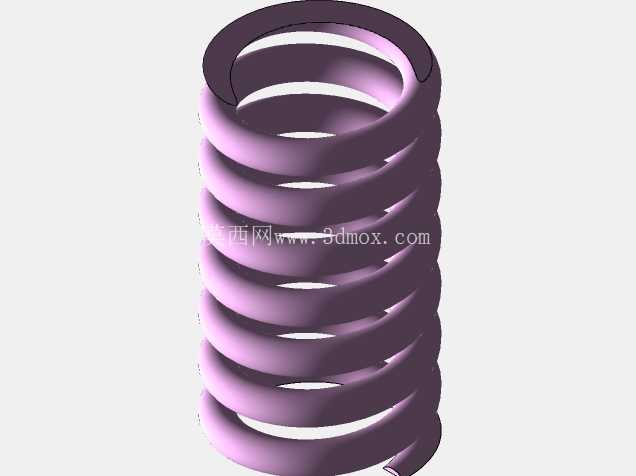

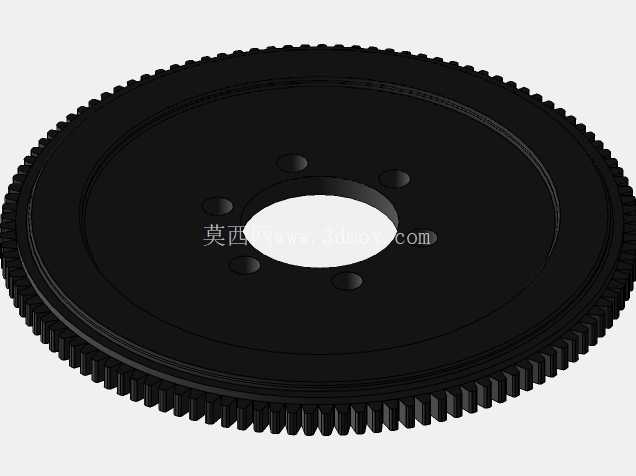

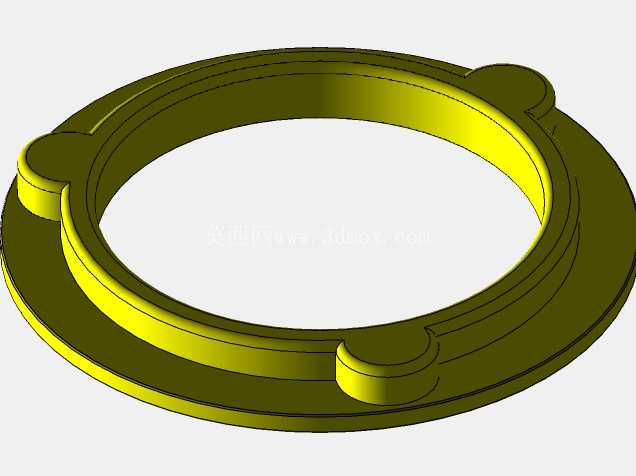

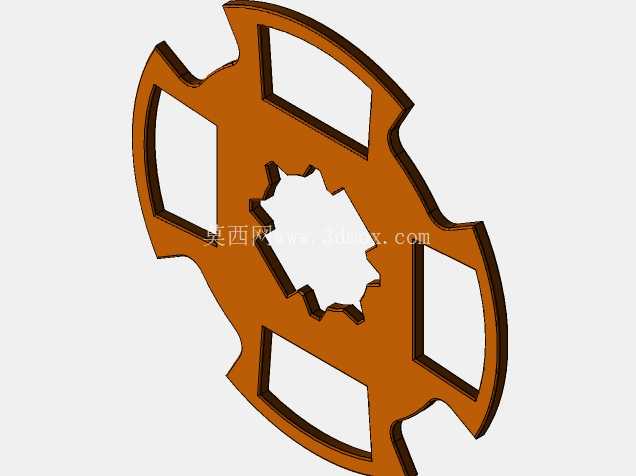

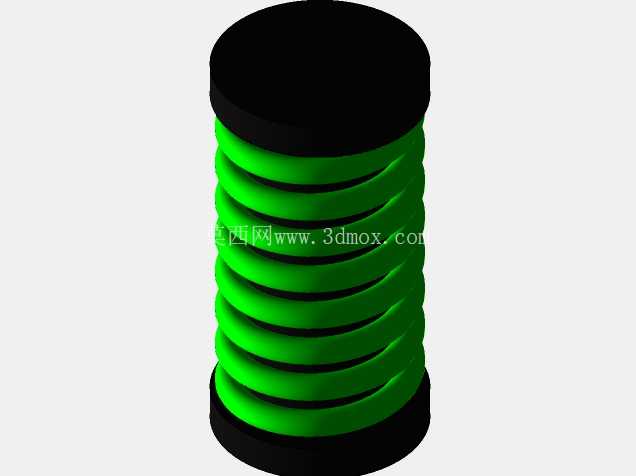

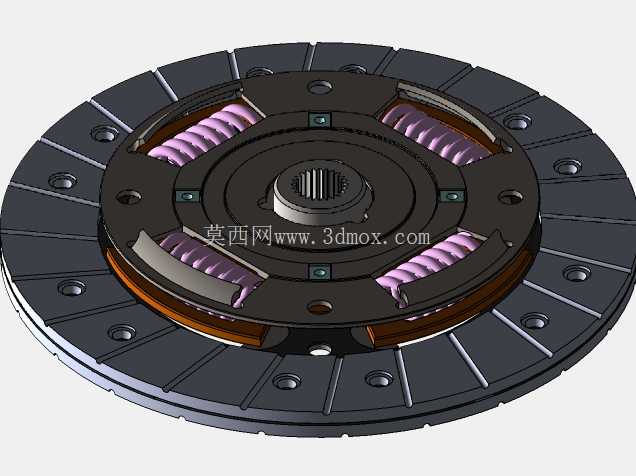

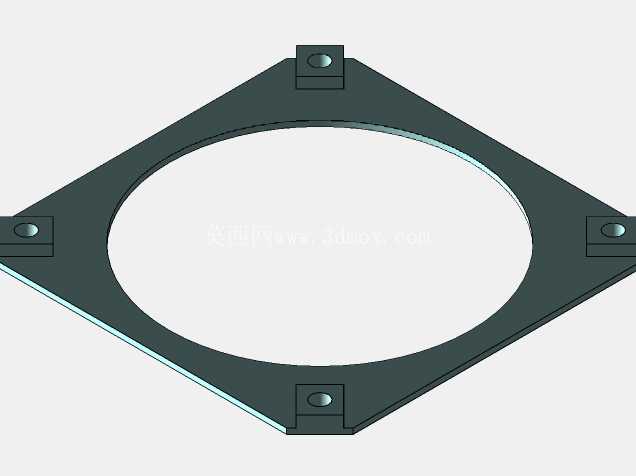

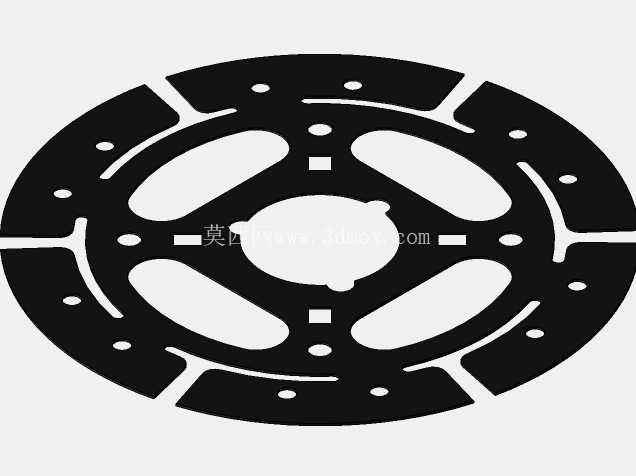

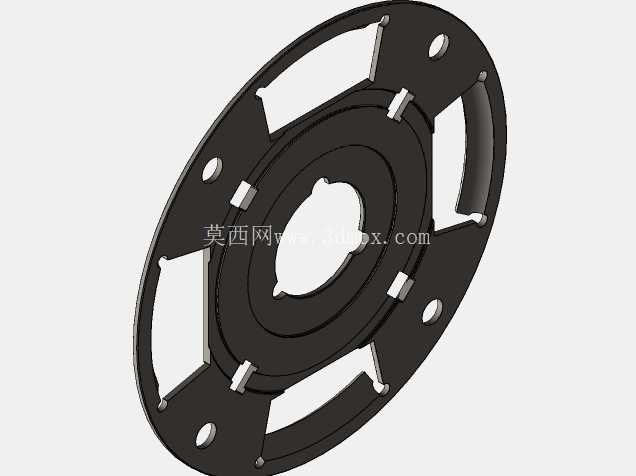

结构细节上，飞轮外缘的起动齿圈与飞轮本体采用过盈配合装配，齿圈参数匹配起动机驱动齿轮的模数与压力角，保证冷启动时齿轮啮合平稳；压盘壳体周向设置的传动片采用弹性钢结构，既可以传递压盘的扭矩，又能在分离、接合过程中允许压盘做轴向移动，同时避免了传统传动凸台的磨损间隙问题；从动盘上设置的扭转减振弹簧可以吸收动力传递过程中的扭转振动，降低传动系统的冲击载荷，减少变速箱齿轮的打齿风险，提升整车NVH表现。

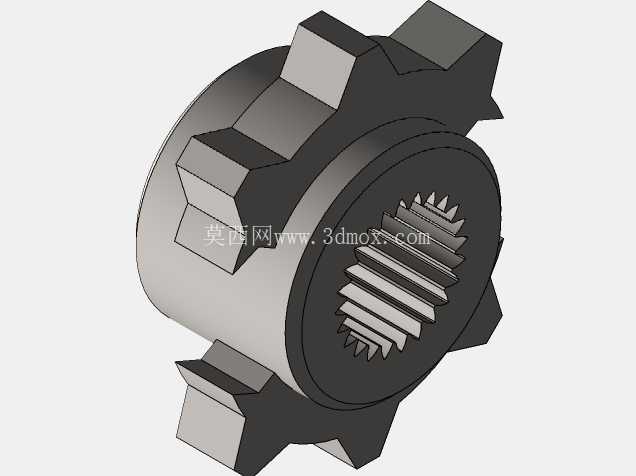

建模过程中所有配合面的公差都按照实际加工要求预留，比如飞轮与压盘的摩擦面平面度、从动盘花键与变速箱输入轴的配合间隙、分离轴承与膜片弹簧内端的接触间隙，都符合量产部件的设计规范，可直接用于教学演示中的结构拆解，也能作为传动系统改装、新车型离合器匹配设计的参考基准，帮助结构工程师快速完成安装边界校核、运动干涉检查，缩短前期方案设计的周期。
