可转位硬质合金碳化钨车削刀片结构

　　在数控车削、铣削加工的实际生产场景中，可转位硬质合金刀片是承担金属去除作业的核心消耗部件，这类刀片无需焊工重磨，切削刃磨损后仅需松开夹紧机构转位换刃即可继续作业，能大幅缩短机床停机换刀的辅助时间，在批量零件加工、模具钢粗精加工、高温合金切削等工况中应用极为广泛。这款碳化钨材质的可转位刀片，基体采用钨钴类硬质合金烧结成型，表层根据加工需求可覆涂TiCN、Al2O3等耐磨涂层，兼顾基体的抗冲击韧性与刃口的红硬耐磨性，适配钢件、铸铁、不锈钢等多种常见工件材料的切削加工。

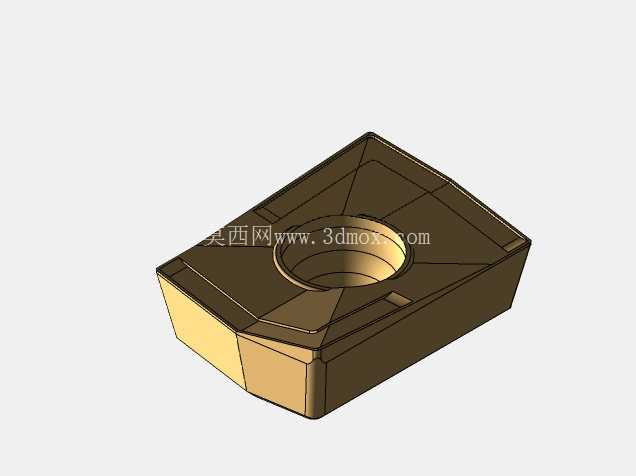

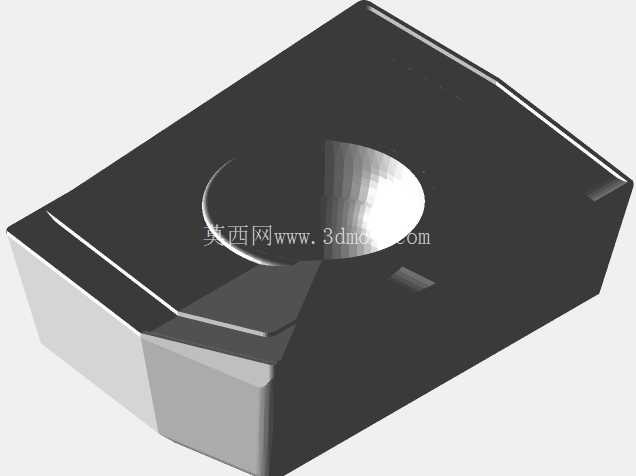

　　从结构设计来看，刀片整体采用带倒角的方形基体，中心设置内凹的锥形定位孔，该孔与刀杆上的定位销、压紧螺钉配合，可实现刀片在刀杆上的精准定位与快速装夹，定位锥面的角度公差控制在±0.02mm范围内，能保证每个切削刃转位后刀尖高度的一致性，避免换刃后重新对刀的繁琐操作。刀片的四个侧边均设计有成型切削刃，刃口处做了负倒棱强化处理，倒棱宽度根据切削工况匹配0.05-0.2mm区间，可有效抵御断续切削时的冲击载荷，防止刃口崩损；刃口周边设计有断屑槽结构，槽型的凹凸曲面经过切削仿真优化，能在切削过程中引导切屑按预设曲率卷曲折断，避免长切屑缠绕工件或刀杆，影响加工表面质量与操作安全。

　　刀片的上下表面均做了平面度精磨处理，安装时与刀杆定位面的贴合率不低于90%，可保证切削过程中夹紧力均匀传递，减少高速切削时的刀片振动，提升加工表面的光洁度。从安装边界来看，这款刀片的外接圆尺寸适配常规的正方形可转位刀杆，中心定位孔的直径与标准压紧螺钉规格匹配，安装时刀片伸出刀杆定位面的高度需控制在合理区间，避免悬伸过长导致切削刚性不足，同时要保证切削刃的安装角度与刀杆的主偏角、前角设计匹配，确保实际切削时的工作角度处于合理范围。

　　在实际选型应用中，这类刀片可根据加工工序选择对应的槽型与材质牌号，粗加工工况选用大倒棱、宽断屑槽的牌号，承受大切深大进给的切削载荷；精加工工况选用锋利刃口、窄断屑槽的牌号，保证小切深下的切屑成型与工件表面精度。建模过程中需要重点关注断屑槽的曲面曲率过渡、定位锥面的同轴度公差、刃口倒棱的均匀性，这些细节直接决定刀片装夹后的定位精度与实际切削性能，若曲面过渡存在折角，不仅会影响烧结成型时的粉料填充密度，还会在切削时造成应力集中，大幅缩短刀片使用寿命。此外，刀片的边角处设计有小尺寸的倒角过渡，可避免刀片安装、转位操作时边角崩裂，同时减少切削过程中边角处的应力集中，提升刀片的抗破损能力。在模具钢铣削、轴类零件外圆车削、法兰盘端面车削等常见加工场景中，这类可转位碳化钨刀片可替代传统焊接式车刀，省去刀具重磨的设备与人工成本，同时保证切削参数的一致性，稳定批量加工的零件尺寸精度。
