可转位精车刀片用精密刀夹结构

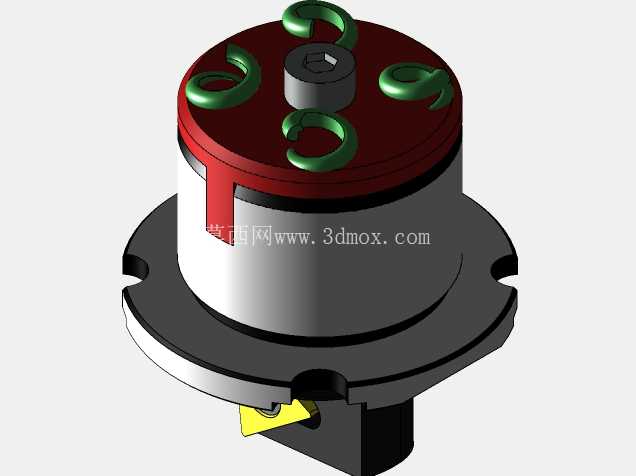

　　这款刀夹结构主要面向数控车床的精密切削加工场景，适配小直径内孔、台阶面的半精与精加工工序，在液压阀块精密孔加工、小型传动零件轴肩车削、胶囊类微型零件轮廓加工场景中，能够稳定保证加工面的粗糙度与形位公差要求。从结构设计逻辑来看，刀体采用分体式压合结构，主体承载部分选用调质合金钢材质，表面做发黑防锈处理，与机床刀塔连接的定位法兰端设置三个均匀分布的卡口槽，可直接适配标准DIN规格的刀塔安装位，安装时无需额外制作转接工装，卡口的定位面经过磨削处理，安装重复定位精度可控制在0.02mm以内，能够有效减少换刀后的对刀辅助时间。

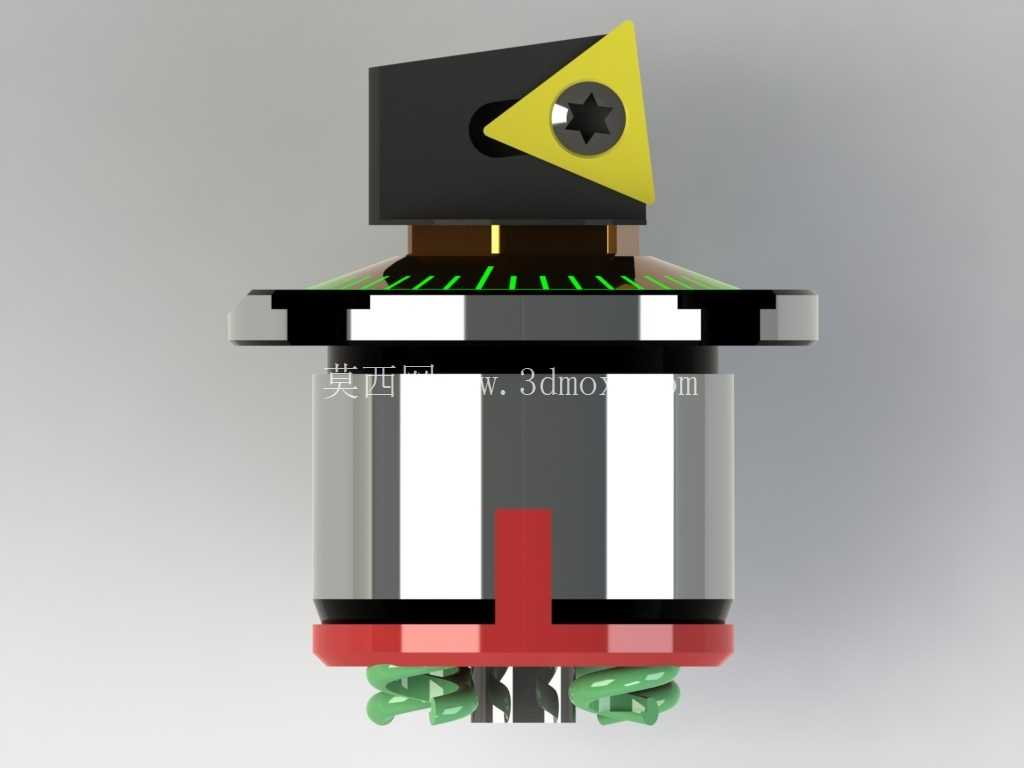

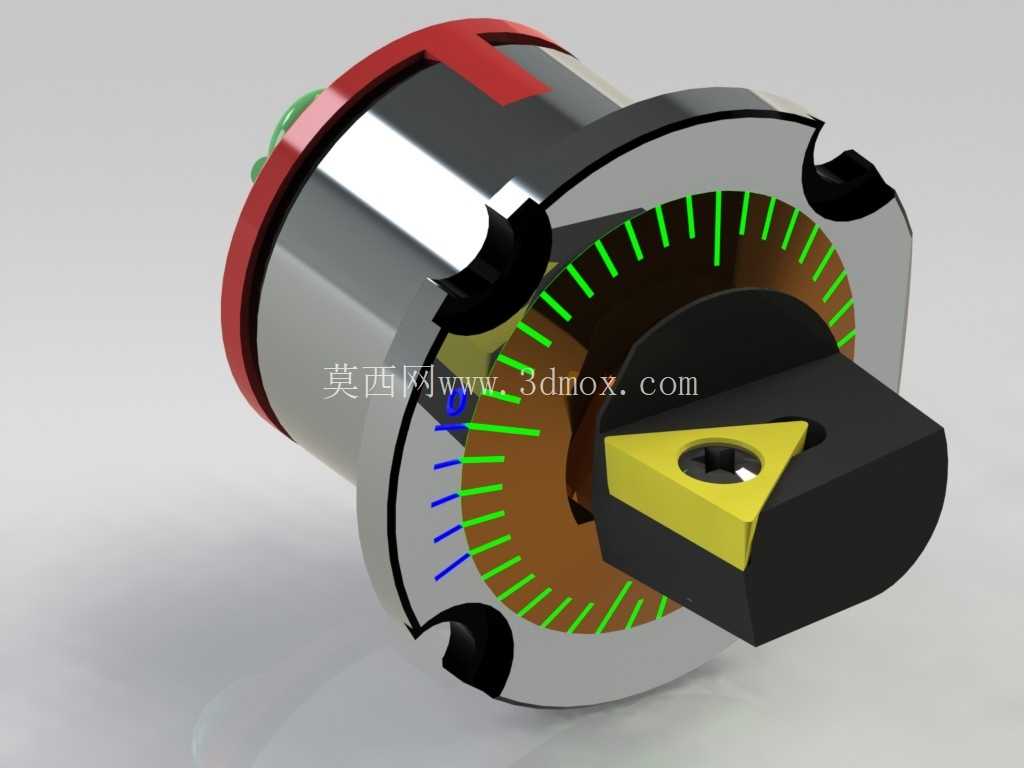

　　前端的刀片安装座采用偏心压紧结构，搭配三角形硬质合金可转位刀片，刀片的三个切削刃可轮换使用，单刃磨损后只需松开压紧螺钉转动刀片即可继续加工，无需重新拆卸整个刀体，大幅降低了换刀停机时间。刀体内部集成了冷却通道，切削液可从刀塔连接端直接通入，从刀片切削刃的侧方喷出，能够精准冲淋切削区域，带走切削产生的热量，同时冲走切屑，避免切屑缠绕在刀体上刮伤已加工表面。刀体上设置的环形刻度标识，可在调整刀片伸出长度时直接读取数值，方便操作人员快速调整切削参数，刻度线采用激光蚀刻工艺，长期使用不会被切削液冲刷磨损。

　　从安装边界尺寸来看，刀体的法兰连接端直径为50mm，整体轴向长度为68mm，刀片伸出刀体端面的最大长度为12mm，加工内孔时最小可加工直径为20mm，不会与孔壁发生干涉。刀体的旋转动平衡等级经过校准，在主轴转速达到8000rpm时仍能保持稳定运行，不会出现明显的振动，能够满足高速精车的加工要求。刀片压紧螺钉选用高强度内六角螺钉，拧紧力矩控制在1.2N·m即可保证刀片夹紧可靠，切削过程中不会出现刀片移位的情况，同时也不会因为压紧力过大导致刀片产生微裂纹。刀体与法兰连接的部位设置了红色的密封胶圈，能够防止切削液从安装缝隙渗入刀塔内部，保护刀塔的内部定位结构不受切削液腐蚀。

　　在实际使用过程中，这款刀夹搭配涂层硬质合金刀片加工45号钢时，切削线速度可达到180m/min，进给量0.1mm/r，背吃刀量0.3mm，加工后的表面粗糙度可稳定达到Ra0.8，能够满足多数精密零件的精加工要求。针对铝合金、铜合金等有色金属加工场景，只需更换对应材质的刀片即可直接使用，无需调整刀体的安装参数，适配性较强。刀体的整体结构经过有限元受力分析，在最大切削力工况下，刀体前端的最大变形量仅为0.008mm，不会因为切削受力导致让刀，能够有效保证加工尺寸的一致性。
