机夹式可转位粗镗铣削刀具结构设计

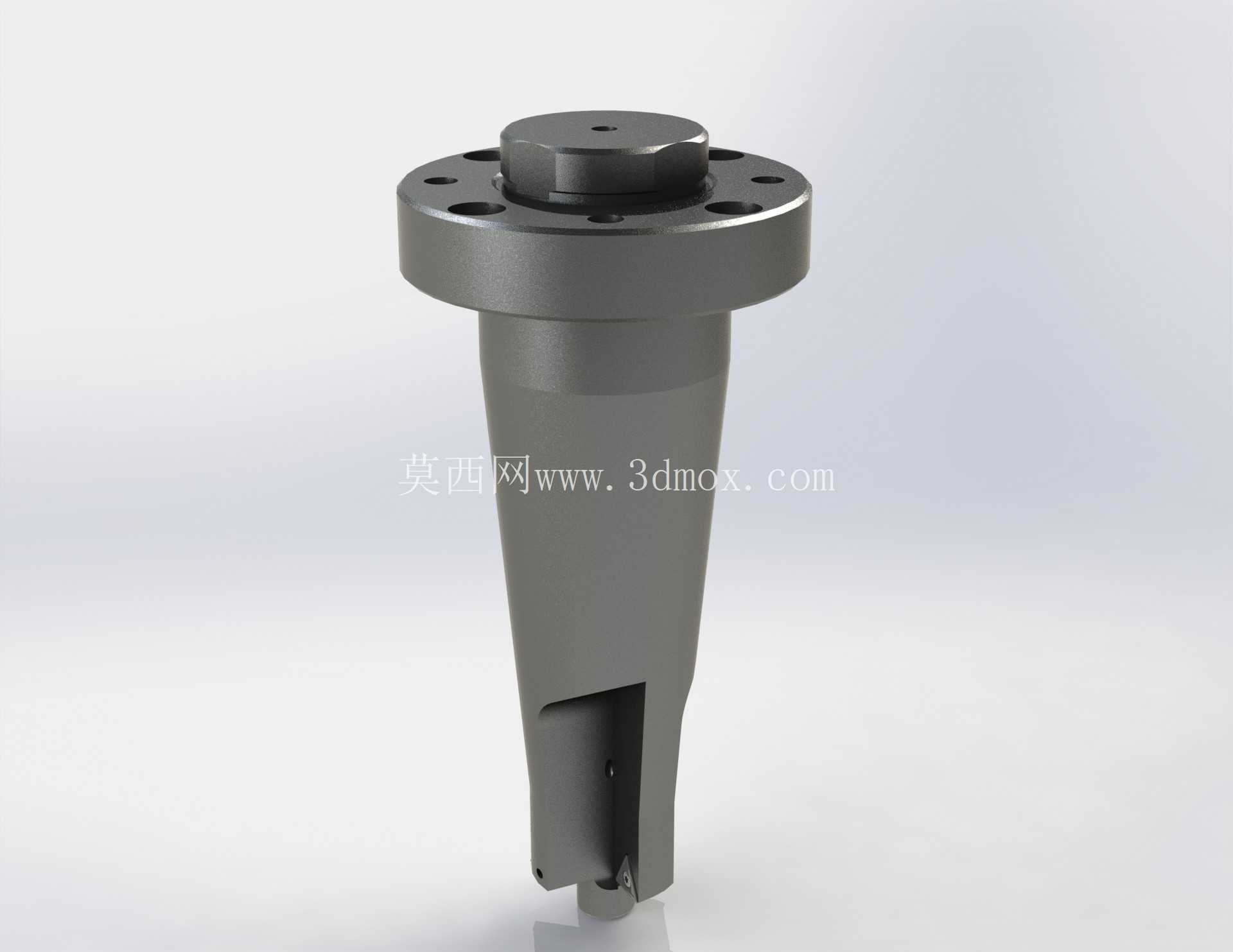

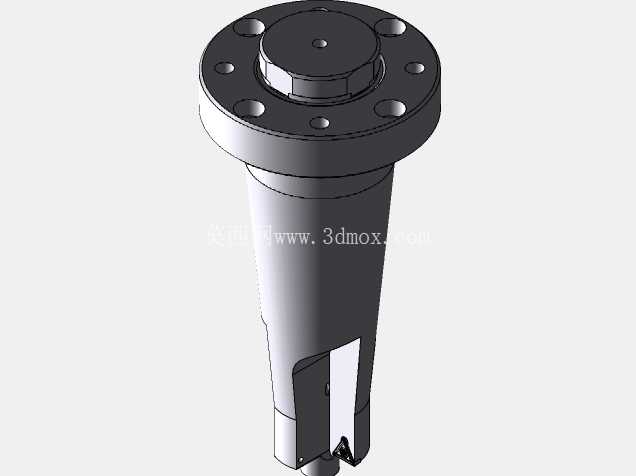

　　这款带法兰安装结构的机夹式铣镗复合刀具，主要适配数控镗铣床、加工中心的大孔径粗加工、端面铣削工况，在箱体类零件的轴承孔粗镗、法兰端面铣削、铸钢铸铁件的开粗工序中应用广泛，相比焊接式刀具，可转位刀片的结构能大幅缩短换刀辅助时间，刀片磨损后无需重新拆卸刀体进行刃磨，仅需松开刀片压紧螺钉转位或更换刀片即可恢复切削精度，适合批量零件加工的连续生产场景。刀体主体采用合金结构钢整体调质处理，表面做发黑防锈处理，尾部带标准法兰连接盘，法兰盘上均匀分布6个内六角安装螺钉孔，安装时与机床主轴端的法兰定位面贴合，通过螺钉锁紧实现刚性连接，法兰定位止口与主轴端的定位凸台采用H7/h6间隙配合，保证刀具安装后的径向跳动控制在0.02mm以内，避免切削过程中出现振刀、让刀问题。

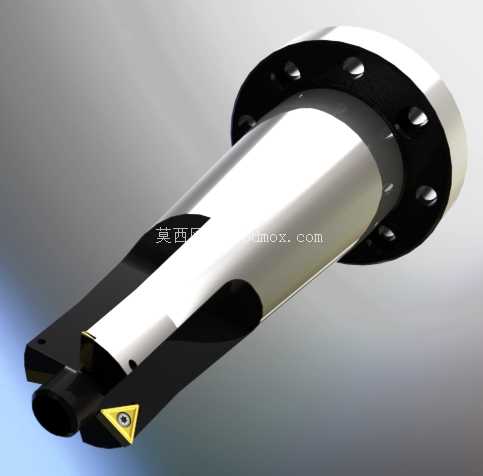

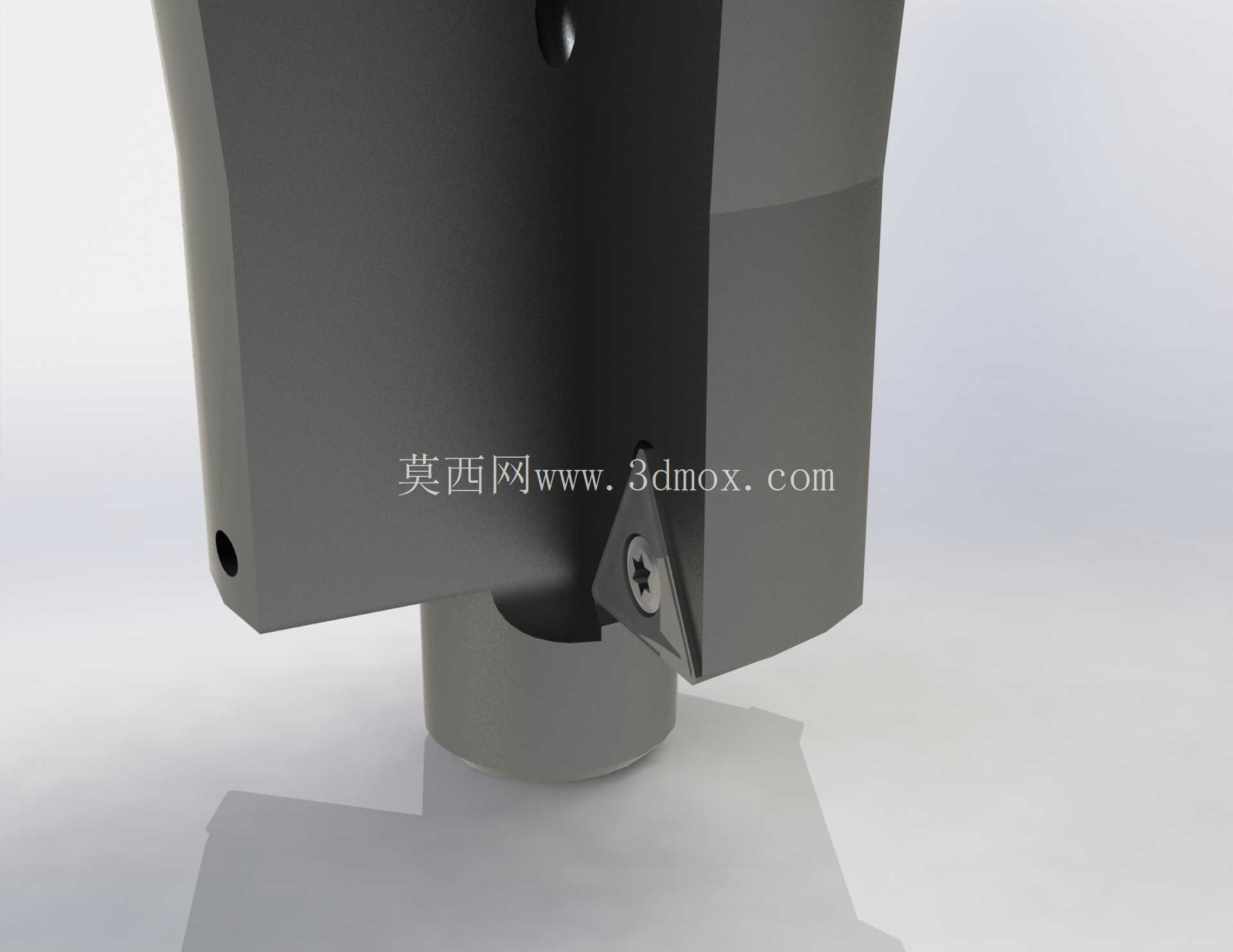

　　刀体的切削端采用斜楔式压紧结构，搭配三角形硬质合金可转位刀片，刀片带有断屑槽设计，切削钢件时能将切屑折断成C型短屑，避免长切屑缠绕刀体影响加工安全，刀片的刀尖圆弧半径选用R0.8规格，兼顾粗加工的切削强度和半精加工的表面质量要求，单刀片的有效切削刃数为3个，转位后可依次使用三个刃口，刀片利用率相比单刃焊接刀具提升2倍以上。刀体内部设计有内冷通道，从法兰端的进水口接入机床冷却系统，切削液可直接通过刀体内部通道喷射到刀尖切削区域，相比外部冷却方式，能有效降低刀尖切削温度，减少刀片热磨损，延长刀片使用寿命，在干切削或者高硬度材料加工场景下，内冷结构的冷却优势更为明显。

　　刀体的排屑槽采用大螺旋角设计，螺旋角度设置为25度，切削过程中切屑可沿着螺旋槽顺畅排出，不会在孔内堆积刮伤已加工表面，排屑槽的表面做抛光处理，降低切屑与槽壁的摩擦阻力，进一步提升排屑顺畅度。从安装边界来看，这款刀具的法兰盘直径为120mm，刀体有效切削长度为180mm，刀杆主体直径为80mm，加工内孔时最小可加工直径为85mm，最大加工直径可通过调整刀片伸出量扩展至120mm，端面铣削时最大覆盖直径为130mm，适配主轴功率7.5kW以上的数控加工设备，切削参数选择上，加工45号钢时线速度可设置为120-150m/min，每齿进给量0.15-0.2mm/z，背吃刀量最大可达5mm，能满足大部分箱体零件、法兰零件的粗加工工序要求。

　　设计过程中重点考虑了刀体的动平衡性能，法兰盘上的螺钉孔采用等分设计，刀体切削端的配重做对称处理，在3000rpm转速下动平衡等级可达到G6.3要求，满足高速切削的动平衡标准，避免高速旋转时产生过大离心力导致主轴轴承磨损。刀片的压紧螺钉采用12.9级高强度内六角螺钉，螺钉头部做沉头设计，避免螺钉突出刀体表面与切屑产生碰撞，压紧面与刀片底面的贴合率不低于90%，保证刀片装夹的稳定性，切削过程中不会出现刀片移位、崩刃问题。刀体与法兰连接的根部做R5圆弧过渡处理，减少应力集中，避免在大切削量工况下出现刀体断裂风险，过渡区域表面做喷丸强化处理，提升刀体的疲劳强度，延长刀具整体使用寿命。
