卡雷拉斯索托悬挂支撑构件结构设计

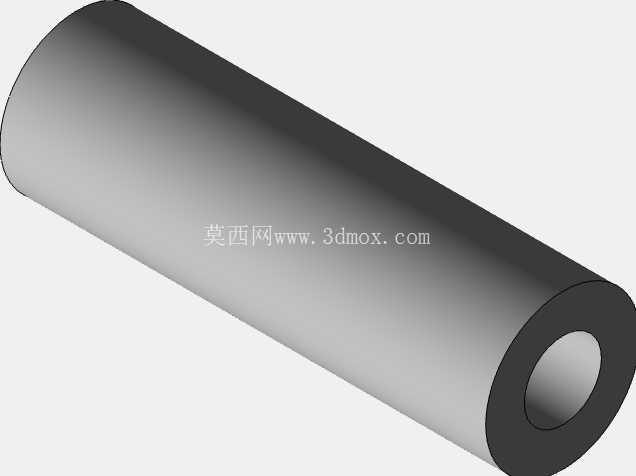

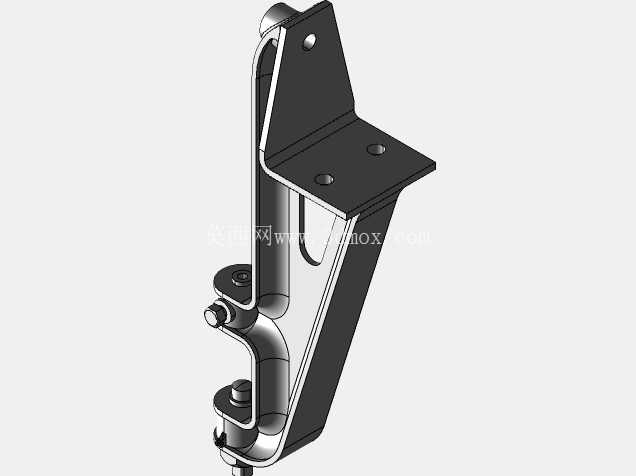

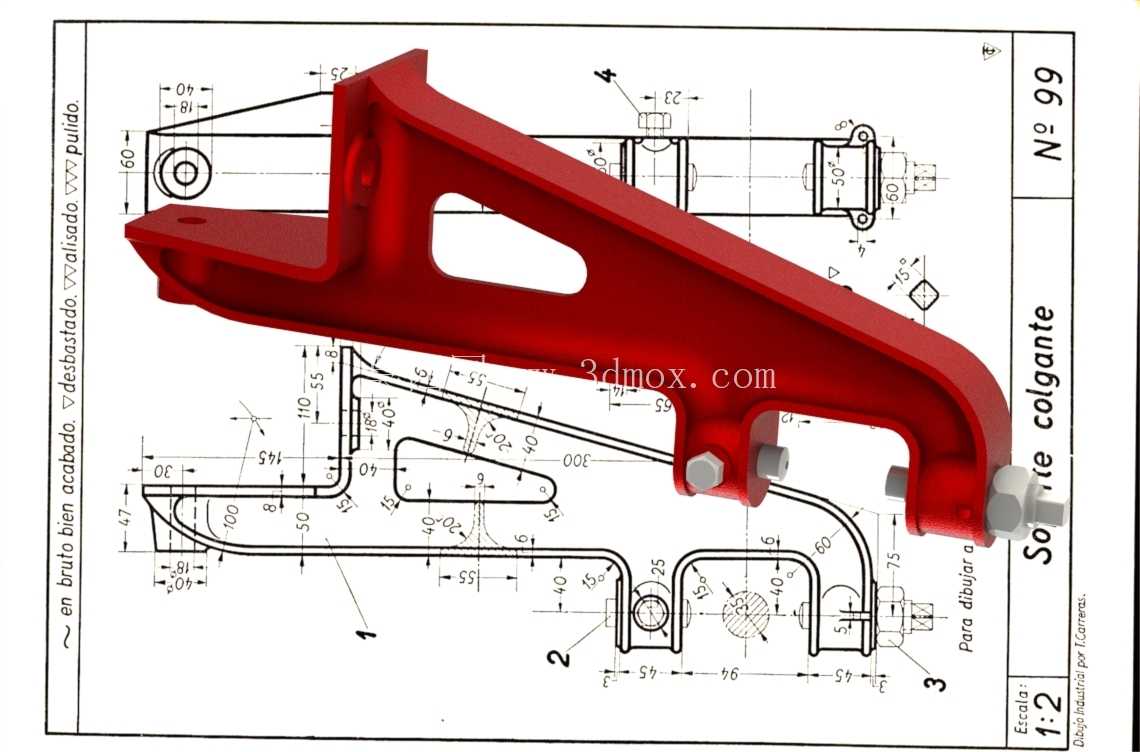

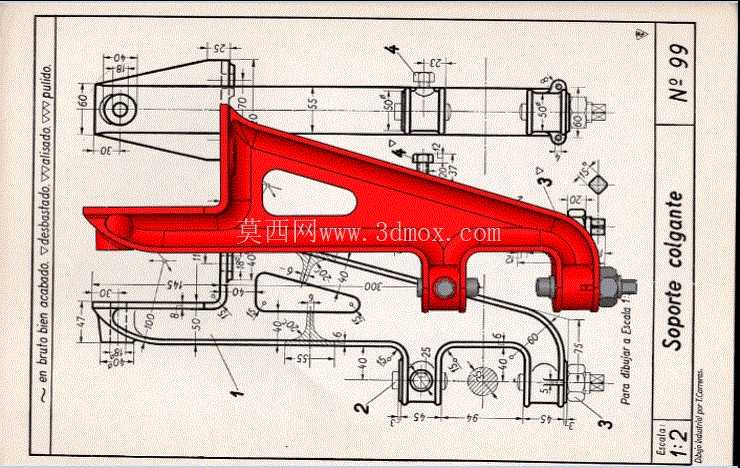

　　该悬挂支撑构件属于工业场景中常用的承重吊挂类结构件，主要应用于生产流水线侧边工具挂载、轻型设备临时悬吊、工位辅助工装定位等场景，在装配工位、检修作业区、仓储分拣线旁都能见到这类构件的实际应用，核心作用是为挂载对象提供稳定的刚性支撑，同时通过自身结构的力学优化，在控制整体重量的前提下保障承重能力，避免挂载后出现结构形变或连接松脱的问题。从结构设计逻辑来看，构件整体采用弯折式悬臂布局，主体受力段为一体化成型的弯折臂结构，臂身开设三角形减重孔，在不削弱截面抗弯强度的前提下，有效降低了构件自身重量，减少安装位置的静载荷负担。

　　构件左端设置同轴通孔安装位，孔位周边做加厚凸台处理，用于穿装铰接销轴，实现与固定基座的铰接连接，该铰接结构可允许构件在小角度范围内调整俯仰角度，适配不同挂载高度的安装需求，同时铰接位的凸台设计能够分散销轴传递的剪切力，避免孔位边缘出现应力集中导致的开裂问题。构件右端设置两组同轴的螺栓安装孔位，孔位周边同样做局部加厚处理，用于通过锁紧螺栓连接被挂载的工装或设备，孔位的同轴度公差控制在0.02mm范围内，保障螺栓穿装后不会出现别劲问题，连接端面做铣平处理，粗糙度达到Ra3.2，确保与被连接件的端面完全贴合，避免连接后出现晃动间隙。

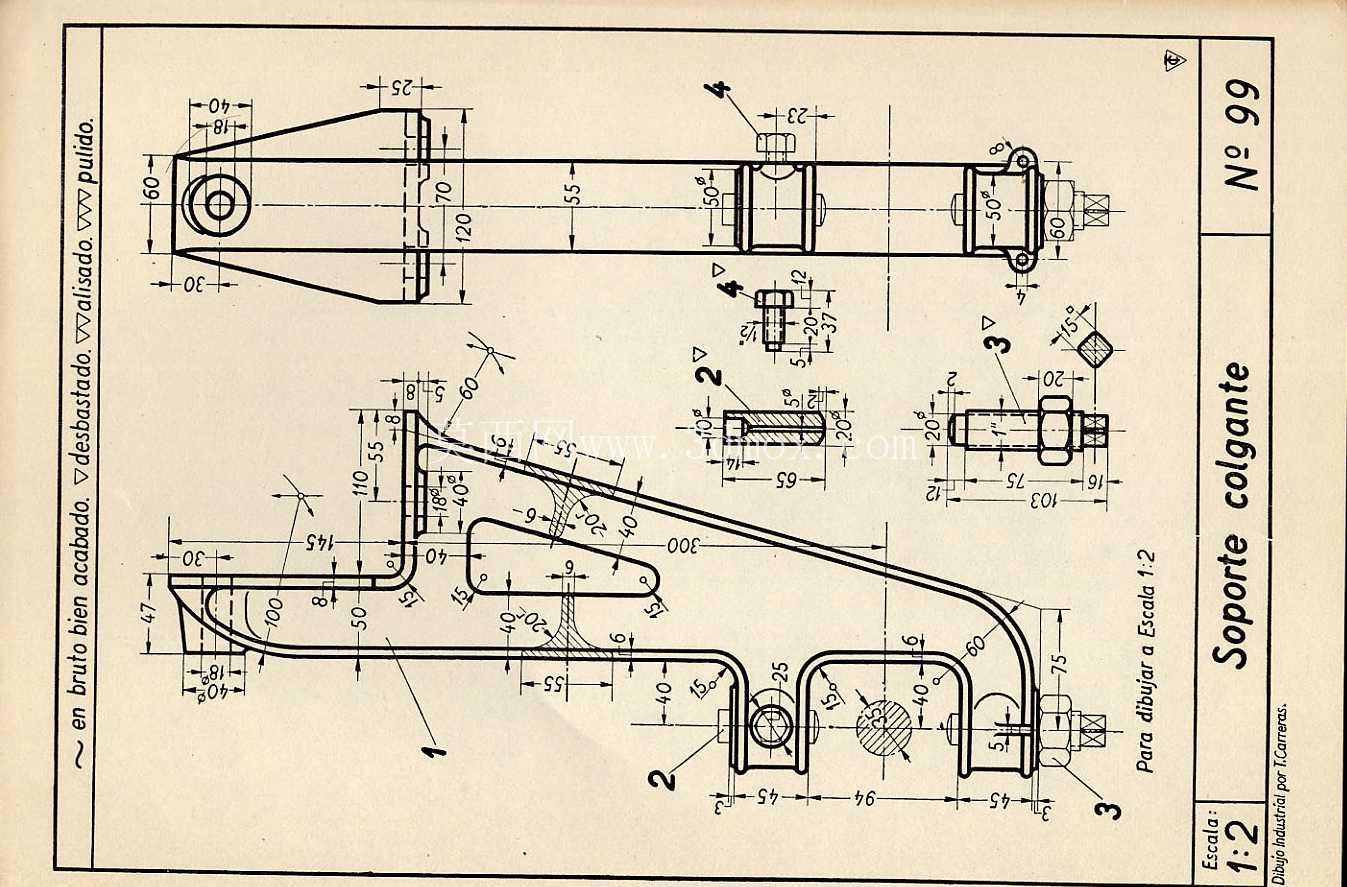

　　从外形尺寸与安装边界来看，构件主体悬臂的有效伸出长度为160mm，左端铰接位的中心高度为70mm，右端安装位的中心高度与铰接位中心高度差为55mm，整体安装后占用的横向空间范围为220mm，纵向空间范围为90mm，安装时需要预留至少10mm的周边间隙，避免构件摆动时与周边设备发生干涉。构件的弯折过渡段采用大圆弧过渡设计，圆弧半径为30mm，该设计能够有效分散悬臂承重时在弯折处产生的集中应力，相比直角弯折结构，应力集中系数可降低40%以上，大幅提升构件的疲劳使用寿命，在长期承受交变挂载载荷的场景下，不会出现弯折处断裂的问题。

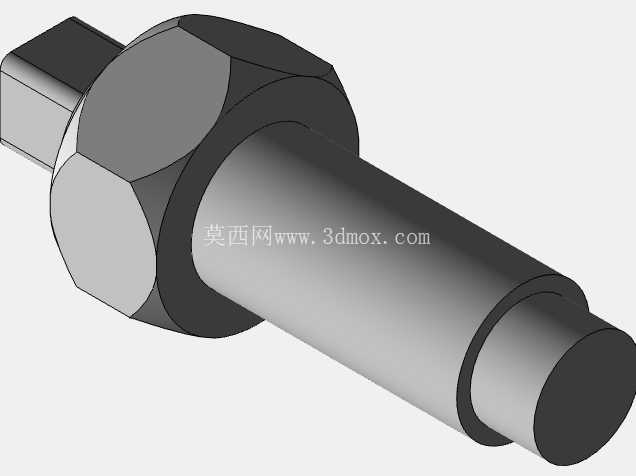

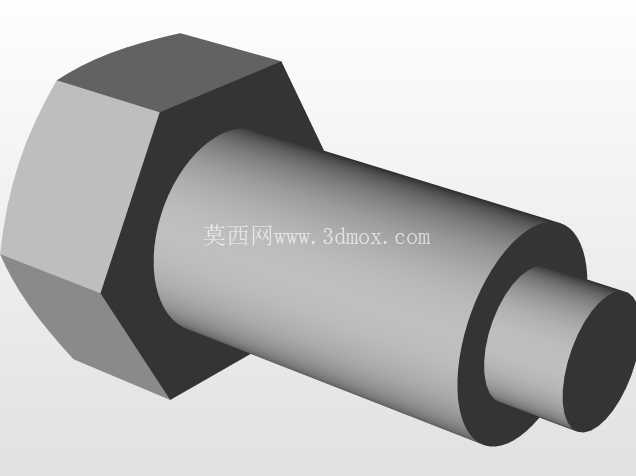

　　构件上还设置有两处辅助定位凸台，分别位于悬臂中部和右端安装位旁，凸台高度为5mm，用于安装时的快速定位，无需额外测量即可快速对齐安装孔位，提升现场装配效率。从受力特性来看，该构件的额定挂载载荷为50kg，在额定载荷下，悬臂末端的最大形变量不超过0.1mm，完全满足轻型工装挂载的刚度要求，构件的材质选用铸钢材质，通过精密铸造工艺一体成型，成型后再对安装孔位、连接端面进行机加工，保障各配合面的尺寸精度，铸造过程中对弯折处、安装孔位周边做局部冷却控制，避免出现缩孔、砂眼等铸造缺陷，保障构件内部材质的致密性。在实际安装使用时，左端铰接位需要配合M12的铰接销轴使用，销轴两端加装开口销防脱，右端安装位采用M8的内六角螺栓锁紧，螺栓拧紧扭矩控制在12N·m，避免扭矩过大导致螺纹滑牙或构件局部变形。该构件的结构设计充分考虑了现场使用的通用性，既可以单独作为吊挂支撑使用，也可以多件组合形成框架式挂载结构，适配不同的工位布局需求，在需要频繁调整挂载位置的场景下，铰接结构的设计也能够快速调整挂载角度，无需重新拆装固定基座，大幅降低现场调整的工作量。
