带螺纹U形螺栓手动快速压紧夹具

　　这款手动拉动式压紧夹具，是工装治具领域应用极广的标准快夹构件，日常在焊接工装台、小型零件装配工位、木质板材胶合压合工位、薄壁件铣削夹持工位都能见到它的身影，核心作用是在工序作业过程中提供稳定的持续压紧力，避免工件受外力作用出现位移、翘曲，保证加工或装配的位置精度。从结构逻辑来看，它采用的是经典的肘节过死点锁止原理，操作端的红色浸塑手柄是力输入部件，扳动手柄时，内部的连杆机构会越过力的死点位置，此时哪怕手柄端撤去外力，夹头端也会持续保持锁止压紧状态，不会因为加工过程中的振动、工件受力回弹出现松脱，只有反向扳动手柄才能解锁松开工件，这种结构的优势在于操作行程短，单次装夹的动作耗时不到一秒，相比传统的螺栓压板压紧方式，装夹效率能提升数倍，非常适合高频次重复装夹的批量作业场景。

　　夹头部分搭配的是带螺纹的U形螺栓结构，这种设计的实用性很强，U形的挂钩端可以直接勾住工装台的定位边或者工件上的预制挂孔，螺纹段则可以根据被压紧工件的实际厚度，灵活调整锁紧螺母的位置，适配不同高度差的压紧需求，不需要针对不同厚度的工件专门更换夹头配件，单款夹具就能覆盖一定范围内的装夹尺寸要求，大幅降低了工装配件的储备成本。安装底座采用的是平板式带安装孔的设计，两个沉头安装孔可以直接通过内六角螺栓固定在工装基板、设备工作台面或者定制治具架上，安装时只要保证底座的定位面与工作台面贴合，锁紧固定螺栓后，整个夹具的受力基准就完全确定，不会在反复扳动手柄的过程中出现位置偏移。

　　从安装边界来看，夹具锁止状态下的整体高度、手柄扳动的活动半径都经过了优化，不会占用过多的工作台操作空间，手柄的长度设计也经过力学测算，普通人单手操作就能输出足够的压紧力，不需要借助额外的加力杆，红色的浸塑手柄套不仅能提升操作时的摩擦力，避免手上沾有油污时出现打滑，还能在长时间操作时减少手柄对手掌的压痕，提升操作舒适度。在实际选型应用时，需要重点关注三个核心参数：首先是夹具的额定压紧力，要匹配被压紧工件所需的最小压合力，避免压紧力不足导致工件移位，或是压紧力过大压伤薄壁工件表面；其次是U形螺栓的有效调节行程，要确认其调节范围能够覆盖自身工位上不同工件的厚度差，避免出现行程不够无法压紧、或是行程过长锁止不到位的情况；最后是安装底座的孔位尺寸，要和工作台上预制的安装槽或者安装孔位匹配，减少二次加工改孔的工作量。这类快夹的结构可靠性很高，所有铰接销轴位置都做了耐磨处理，长期反复扳动也不会出现明显的旷量，能够承受数万次的重复装夹动作而不失效，在小型加工厂、产品装配线、非标定制工装场景下的适配性极强，既可以单独作为压紧部件使用，也可以多个组合搭配，针对异形工件设计多点位的压紧方案，比如在焊接小型框架类零件时，可以在框架的几个边角位置分别安装该款夹具，同步压紧后就能保证焊接过程中框架不会因为热变形出现尺寸偏移，焊后工件的形位公差更容易控制。

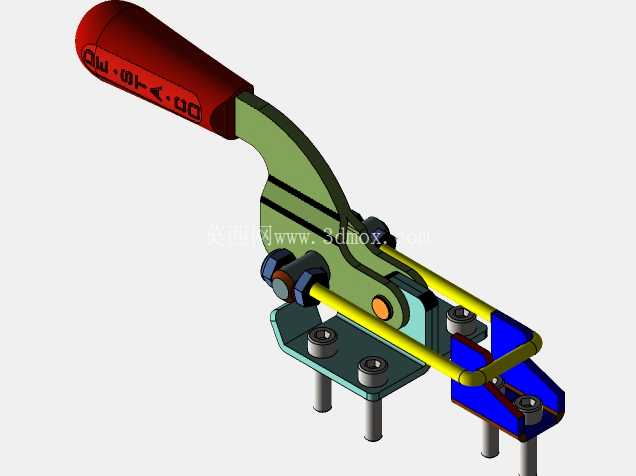

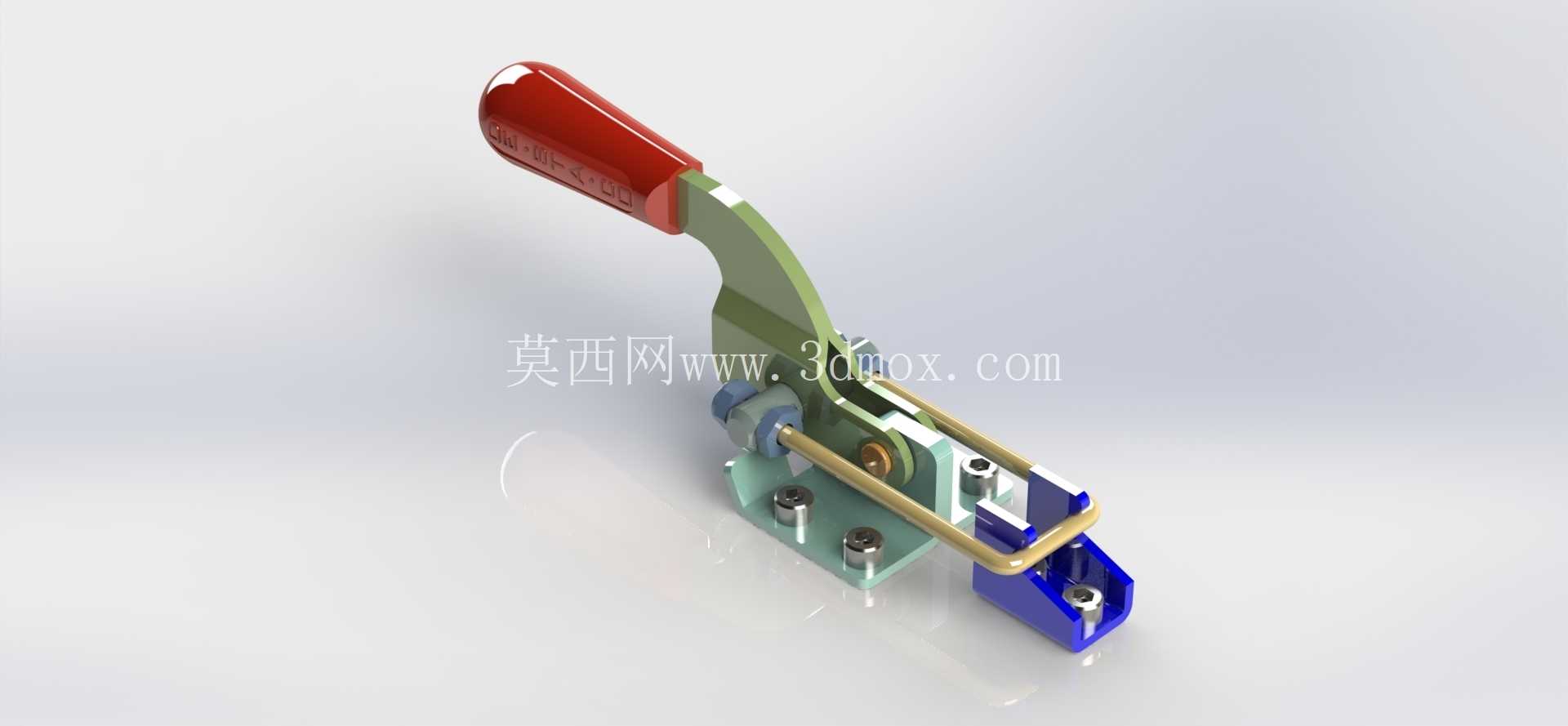

　　在三维建模过程中，该模型完整还原了所有部件的装配关系，从手柄的曲面造型、连杆的铰接间隙、U形螺栓的螺纹细节到底座的安装孔沉头结构都做了准确复刻，既可以直接用于工装方案的三维布局评审，确认夹具安装后和工件、周边其他机构是否存在运动干涉，也可以作为标准件直接导入到整体工装装配体中，减少重复建模的工作量，提升工装设计的效率。建模时对各个运动部件的活动范围也做了对应约束，可以直接模拟手柄扳动、夹头开合的完整动作过程，方便在设计阶段就验证夹具的操作空间是否足够，会不会出现手柄扳动时和工件、其他工装部件碰撞的问题，提前规避工装加工完成后才发现操作干涉的返工风险。
