带双侧安装支架的重载导向滑轮结构

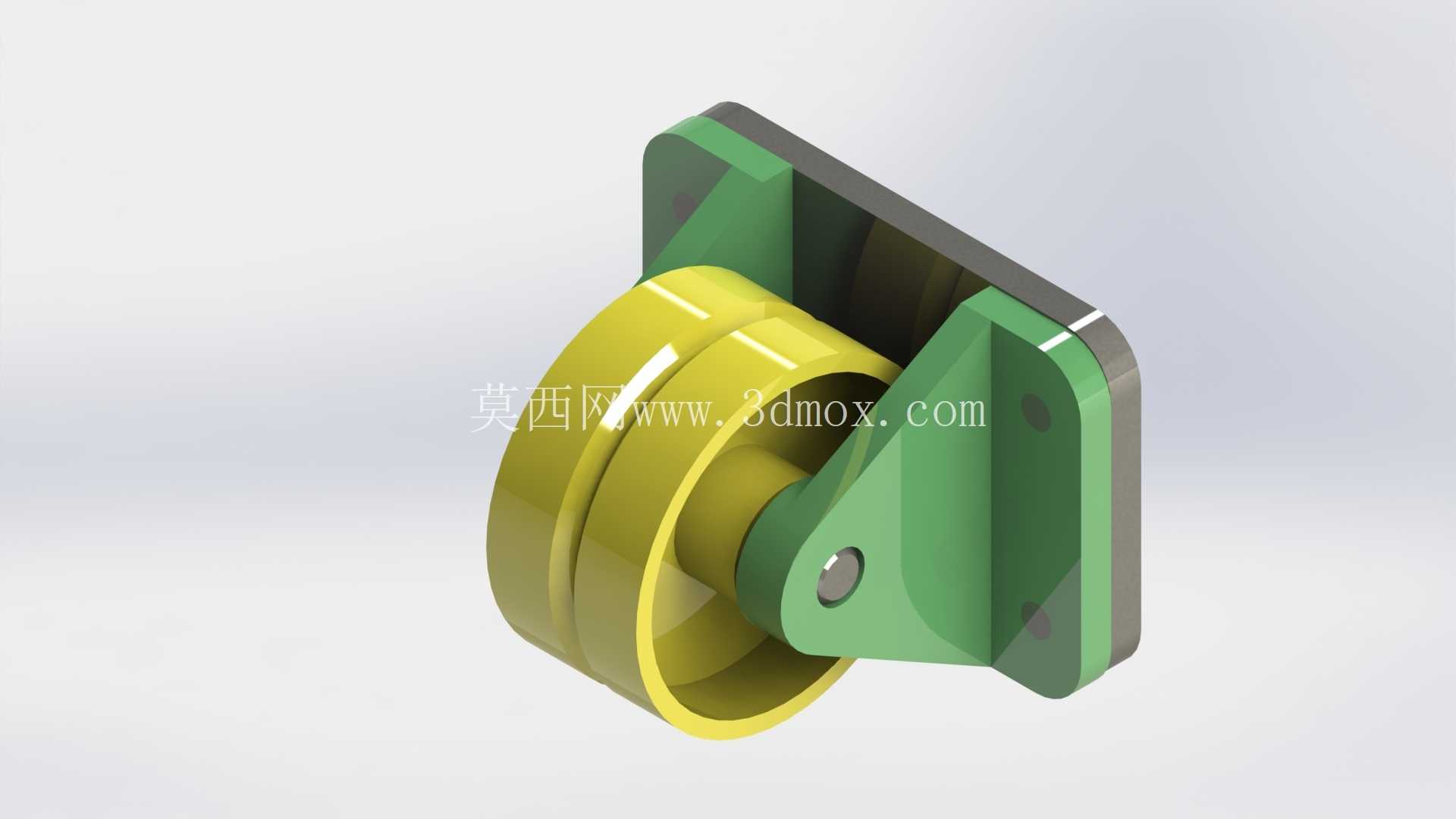

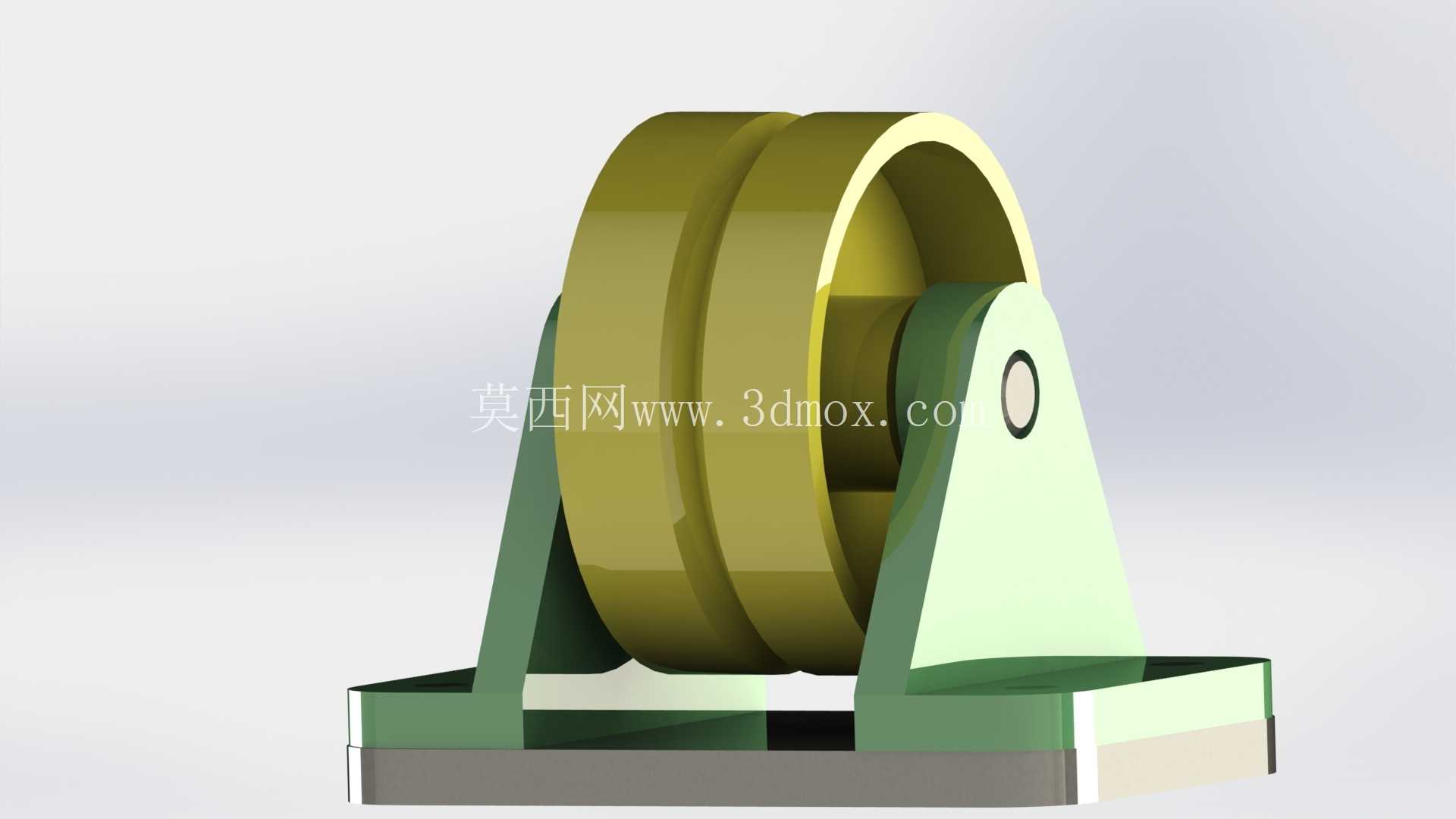

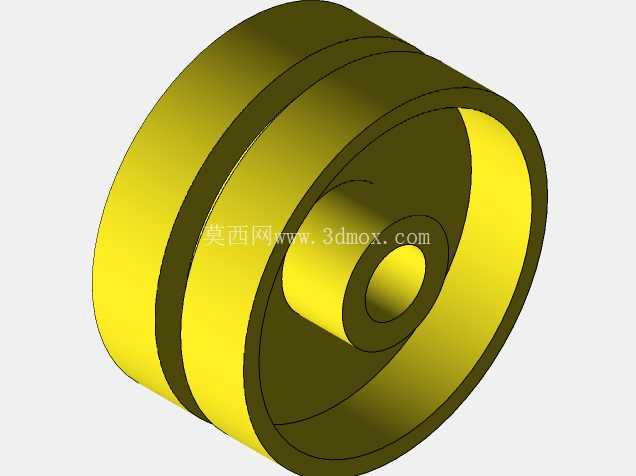

　　这类带双侧安装支架的滑轮结构，在车间物料输送线、小型起重辅助装置、仓储滑移门系统、非标自动化设备的张紧机构里都有广泛应用，核心作用是通过轮体的滚动摩擦替代滑动摩擦，降低绳索、皮带、滑移构件运动过程中的阻力，同时约束运动轨迹，避免传动件出现跑偏、脱槽的问题。从结构设计逻辑来看，轮体采用中间内凹的槽型结构，槽面弧度匹配常用的钢丝绳、尼龙牵引绳或者同步带的外形轮廓，能让传动件在轮槽内保持稳定贴合，不会因为负载波动或者设备振动出现滑脱；轮体内部预留了轴承安装位，工作时轮体绕中心销轴转动，销轴两端固定在两侧的绿色安装支架上，支架采用弯折成型的板式结构，和轮体侧面预留了均匀的间隙，避免轮体转动时和支架发生剐蹭卡滞。

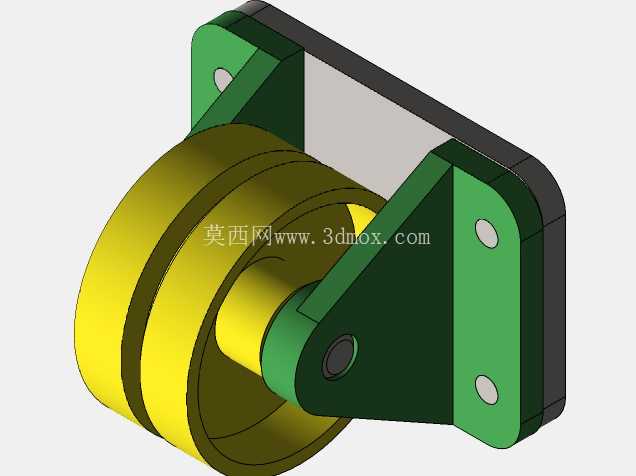

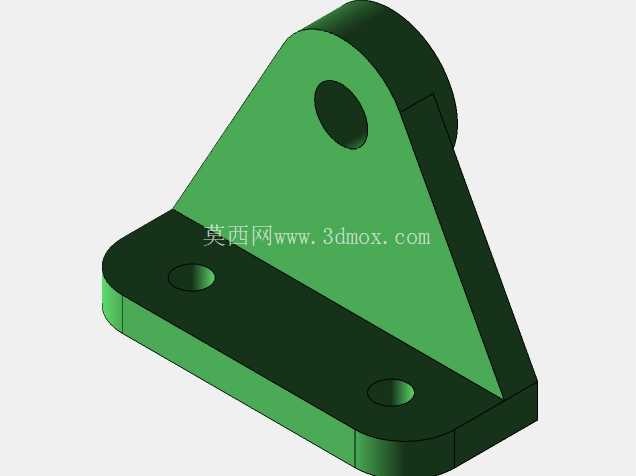

　　安装边界上，两块支架的外侧各带有一块平直的安装板，安装板上预留了两个对称的安装孔，安装时可以直接通过螺栓将整个滑轮组件固定在设备的机架立面或者型材框架上，不需要额外设计复杂的转接座，安装孔的间距经过匹配，适配常用的40系列、50系列工业铝型材的孔位标准，也能直接固定在钢制焊接机架的预留安装面上。设计过程中需要重点关注几个核心参数的匹配，首先是轮槽的深度，要保证牵引件嵌入槽内的深度达到自身直径的三分之一以上，避免侧向受力时脱槽；其次是支架的厚度，要根据额定负载计算抗弯强度，避免重载下支架出现外张变形，导致轮体卡滞或者销轴窜动；还有轮体和支架之间的间隙控制，既要预留足够的转动空间避免摩擦，也要控制间隙量避免轮体出现轴向窜动，影响传动精度。

　　实际应用场景中，这类滑轮如果用在小型手动起重装置上，轮体可以采用钢制材质提升承重能力，销轴处加装推力轴承承受径向负载；如果用在轻型输送线的皮带张紧结构上，轮体可以采用尼龙或者POM材质，降低运行噪音同时减少皮带磨损；如果用在户外仓储门的导向结构上，支架表面需要做喷塑或者镀锌处理，提升防锈抗腐蚀能力，轮体加装防尘密封圈避免沙尘进入轴承内部卡滞。结构上双侧支架的设计相比单侧悬臂式滑轮，受力更加均衡，销轴两端都有支撑点，不会因为单侧受力出现销轴弯曲变形的问题，适合中等负载的传动场景，安装时需要保证两侧支架的安装面处于同一平面，避免支架出现扭转变形，导致轮体转动阻力增大。

　　轮体的宽度尺寸根据适配的牵引件宽度设计，常规适配6mm到12mm直径的牵引绳，或者宽度10mm到20mm的平皮带、同步带，整体组件的安装高度从安装面到轮体最外沿的尺寸控制在紧凑范围内，不会占用过多的设备安装空间，适合在空间受限的非标设备内部布置。设计建模时需要重点验证轮体转动时的同轴度，还有支架安装孔的位置度，避免加工装配后出现轮体偏摆、安装孔错位无法装配的问题，销轴和支架的连接可以采用过盈配合加顶丝固定的方式，防止工作过程中销轴转动松脱，轮体和销轴之间的轴承需要预留润滑脂加注空间，方便后期维护保养。
