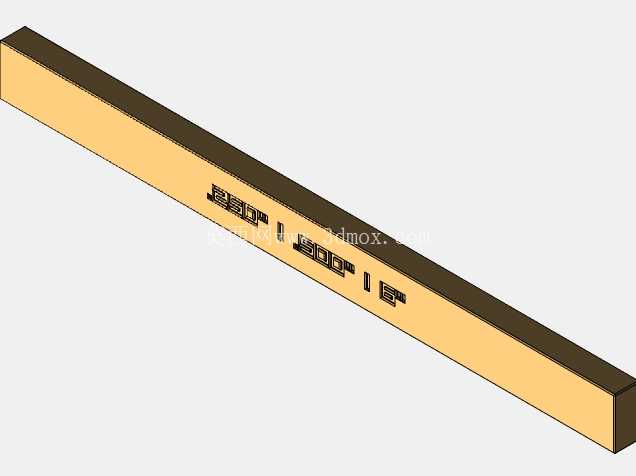

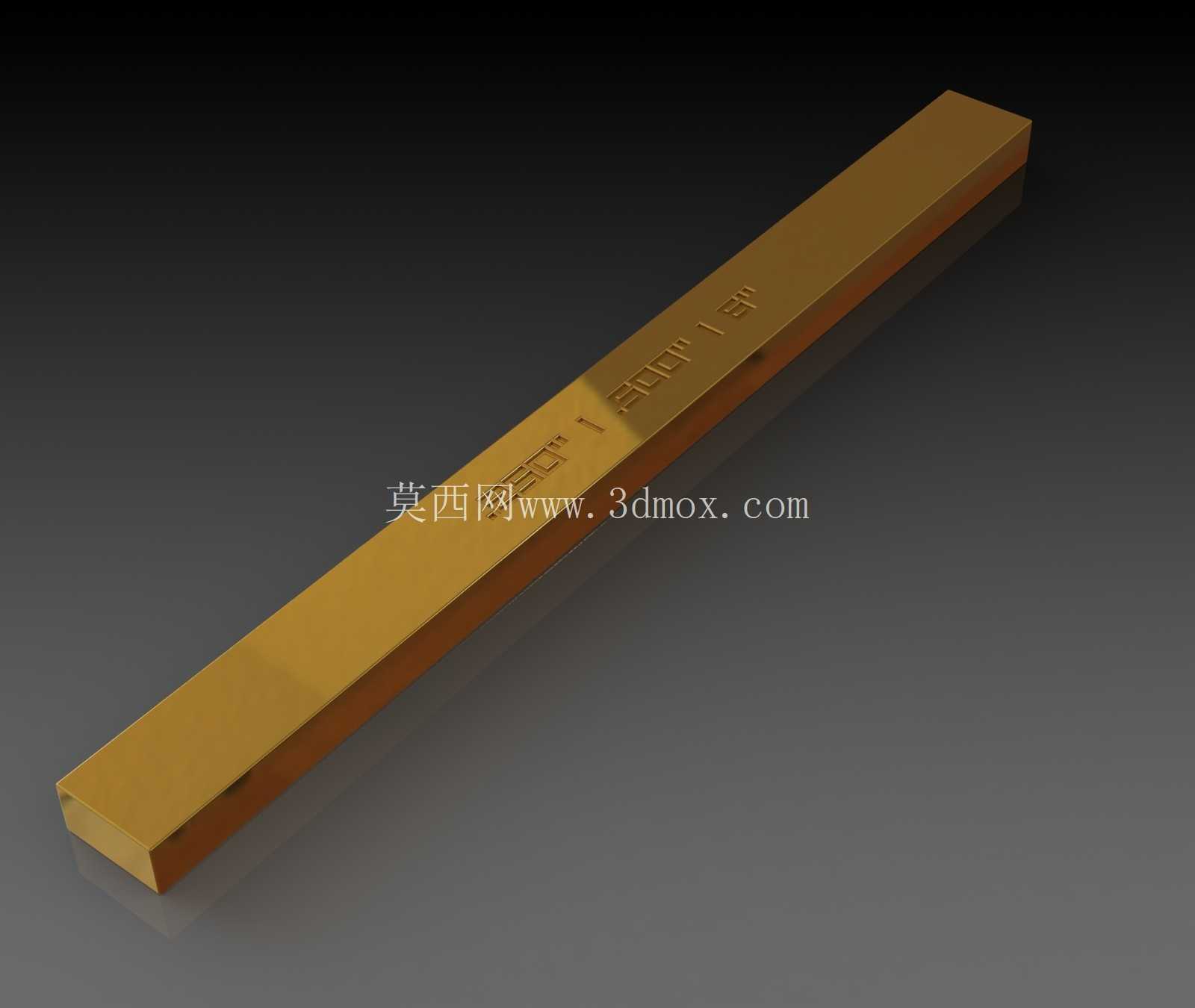

1/4英寸乘6英寸实心平行垫铁结构设计

在常规机加工车间的工位布局里，这类小规格实心平行垫铁是铣床、磨床、线切割工位旁工具柜里的常备辅件，很多操作工习惯把成组的平行垫铁放在工位随手可及的木质收纳盒里，装夹工件时随手就能取用，不需要额外花时间调整垫铁的平行度，因为成组配套的垫铁在出厂前就已经完成了成对磨削，两个工作面的平行度公差控制在微米级，完全能满足常规零件装夹的定位基准要求。

这款1/4英寸厚度、6英寸长度的实心平行垫铁，采用整体合金工具钢材质加工而成，整体没有拼接、焊接结构，从原材料下料开始就经过多次去应力处理，避免后续使用过程中因为内应力释放出现变形，影响定位精度。垫铁的两个相对工作面经过精磨处理，表面粗糙度达到Ra0.8以下，和机床工作台面、工件定位面接触时不会出现虚接，能保证装夹时的受力均匀，避免工件装夹变形。

从实际使用场景来看，这类小尺寸平行垫铁主要用于小型零件的机加工装夹，当台虎钳夹持的工件加工面需要高出钳口，避免铣刀、砂轮切削到钳口本体时，就会在工件下方垫上对应厚度的平行垫铁，把工件支撑到合适的加工高度。和可调式支撑垫块不同，实心平行垫铁没有活动调节结构，不存在配合间隙，支撑刚性更强，在重切削工况下也不会出现支撑下沉、工件移位的问题，尤其适合小型钢件、铝件的粗铣、精磨工序，能有效保证加工面和定位基准的平行度要求。

设计这类平行垫铁的时候，首先要确定的是厚度尺寸的一致性，同组垫铁的厚度差必须控制在0.005mm以内，不然垫上之后工件会出现倾斜，加工出来的零件平行度超差。其次是长度方向的尺寸，6英寸的长度刚好适配常规4寸、6寸机用虎钳的钳口宽度，垫在工件下方的时候，两端不会超出钳口太多，也不会因为长度不够导致工件支撑悬空，尤其是加工长条类小零件的时候，两块平行垫铁分别垫在工件两端下方，能让工件整个装夹跨度内都有稳定支撑，避免加工时出现振刀。

垫铁的四个棱边都做了微小的倒角处理，不是尖锐的直角，一方面是避免操作工拿取的时候割手，另一方面是避免垫铁放入钳口的时候，棱边的毛刺刮伤虎钳的导轨面或者工件的已加工表面。垫铁的侧面没有做多余的装饰性结构，保持平直的平面，平时收纳的时候可以多块整齐叠放在一起，不会因为侧面有凸起导致叠放歪斜，也方便操作工快速识别不同厚度的垫铁，拿取的时候不需要反复比对尺寸。

在零件检测环节，这类平行垫铁也可以作为临时的定位基准块使用，比如在平板上检测小型零件的高度差、平行度的时候，可以把零件垫在平行垫铁上，让待检测面高出平板表面，方便百分表表座移动测量，避免因为零件底面和平板贴合不好导致测量数据不准。和大理石垫块相比，钢制的实心平行垫铁抗磕碰能力更强，车间日常使用中不小心掉在地上也不会出现崩边、碎裂的问题，维护成本更低，只要定期把工作面的锈迹、切屑清理干净，涂抹少量防锈油，就能长期保持精度。

从安装边界来看，这款垫铁的厚度为1/4英寸，也就是6.35mm，支撑工件的时候，最小可以把工件垫高6mm左右，刚好避开虎钳钳口的上沿厚度，不会因为垫得太高导致工件装夹夹持量不足，也不会因为垫得太低导致刀具切削到钳口。宽度方向采用常规窄型设计，多块垫铁并排使用的时候，不会互相干涉，哪怕是夹持宽度只有20mm的小零件，也能放下两块垫铁实现稳定支撑。垫铁的整体重量适中，单块重量不到200g，操作工单手就能拿取摆放，长时间作业也不会因为频繁拿取辅具产生额外的疲劳感。

在工艺设计上，这类垫铁的加工流程首先是热轧钢料下料，留足够的加工余量，然后进行调质处理，让整体硬度达到HRC45-50，既有足够的耐磨性，长期和工件、切屑摩擦也不会很快出现划痕凹坑，又有足够的韧性，不会因为受冲击出现断裂。之后经过粗磨、半精磨、精磨多道工序加工两个工作面，保证两个面的平行度、平面度都符合工装辅具的精度要求，最后做发黑处理，提升表面防锈能力，同时哑光的发黑表面不会反光，在机床加工的灯光下不会产生眩光，影响操作工观察切削状态。

日常使用中需要注意的是，这类平行垫铁不能用来当做敲击工具，很多操作工习惯随手拿垫铁敲打工件找正，这样很容易把垫铁的工作面敲出凹坑，后续再用来支撑工件的时候就会出现定位不准的问题，影响加工精度。另外每次使用完之后，要把垫铁表面的切削液、切屑清理干净，不要和扳手、锉刀等工具混放在一起，避免其他工具的尖锐棱角磕碰垫铁的工作面，影响其精度保持性。成组的平行垫铁最好按照厚度顺序收纳在专用的木质盒槽里，不同厚度的垫铁分槽存放，拿取的时候能快速找到需要的厚度，也避免不同厚度的垫铁互相摩擦刮伤工作面。
