可配置燕尾式虎钳钳口结构设计

在机加工工装夹具的选型与改造场景里，虎钳钳口的适配性直接决定了异形件装夹的效率与加工精度，这款燕尾式虎钳钳口正是针对常规平口钳无法稳定夹持带燕尾槽结构工件的痛点开发的替换配件。日常车间做小批量非标零件加工时，经常会遇到带燕尾导向结构的模仁、滑块类零件，用普通光面钳口装夹要么夹不紧导致加工时工件移位，要么需要额外做临时抱夹工装，不仅浪费装夹时间，临时工装的重复定位精度也很难稳定控制在0.02mm以内，这款钳口的燕尾咬合结构刚好能和工件上的燕尾槽直接嵌合，装夹时不需要额外找正定位面，只要把工件燕尾槽对准钳口的燕尾凸台推到位，夹紧后就能实现X、Y两个方向的限位，避免加工过程中工件受铣削力窜动。

从设计逻辑上看，这款钳口没有做成固定角度的不可调结构，而是预留了燕尾槽切割的参数调整空间，设计人员可以根据实际加工工件的燕尾角度、槽宽尺寸，调整钳口上燕尾凸台的倾斜角度与长度尺寸，不需要重新绘制整个钳口基体，只需要修改燕尾特征的参数就能快速生成适配不同规格工件的钳口模型，这一点对于经常处理不同客户非标零件的加工车间来说实用性很强，毕竟不同行业的燕尾结构标准并不统一，机床导轨用的燕尾一般是55度，一些小型夹具的燕尾会用60度或者45度，可配置的参数化设计能大幅减少重复建模的工作量。

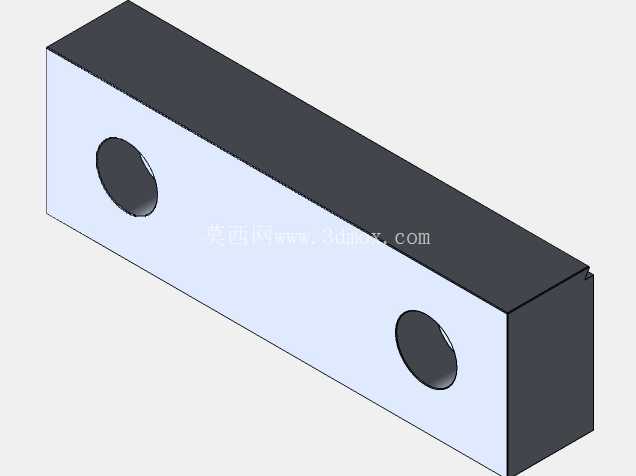

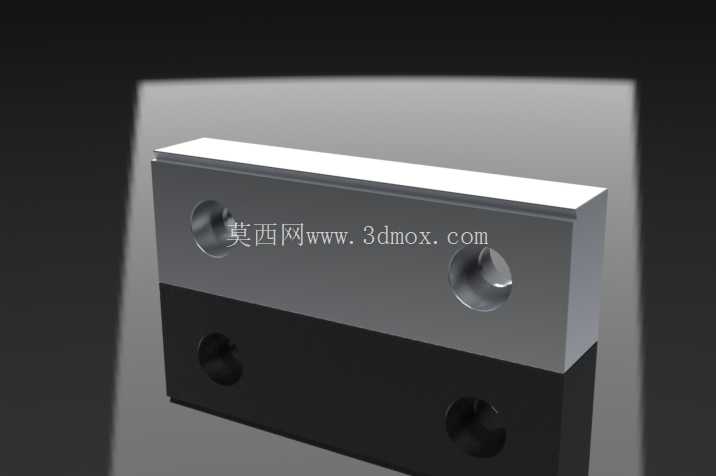

安装边界上，这款钳口的基体尺寸完全匹配标准机用虎钳的安装螺孔位置，背面的两个沉孔是按照通用6寸虎钳的安装孔距设计的，替换原有钳口时不需要对虎钳本体做任何二次加工，直接卸下原有钳口的固定螺丝，对准孔位锁付就能完成安装，钳口的总厚度控制在常规钳口的厚度范围内，安装后不会减少虎钳的最大开口行程，不会影响虎钳原有大尺寸工件的装夹能力。钳口下半部分的两个螺纹孔是用来安装辅助定位挡块的，当加工批量较小的同规格零件时，可以在侧面锁上定位挡销，实现工件的快速Z向定位，不需要每次装夹都用百分表拉表找正工件高度，能把单件装夹时间压缩到原来的三分之一左右。

功能特性上，钳口的咬合面做了分区设计，上半部分的燕尾凸台是用来和工件燕尾槽配合的定位面，加工时需要做淬火处理保证硬度在HRC48-52之间，避免多次装夹后凸台磨损导致定位间隙变大，下半部分的平面是辅助夹紧面，当装夹不带燕尾结构的普通工件时，也可以把钳口反过来安装，当成普通光面钳口使用，不会出现替换钳口后只能加工单一类型工件的问题。实际使用中要注意，燕尾凸台的边角位置做了0.2mm的倒角，避免和工件燕尾槽的清角位置发生干涉，建模的时候这个倒角参数不能随意删除，否则实际装配时会出现钳口和工件无法完全贴合的问题，导致装夹后工件出现倾斜，加工出来的零件垂直度超差。

从建模逻辑来说，整个钳口的特征建模顺序是先做基体的方块特征，再切除安装沉孔与侧面螺纹孔，最后添加燕尾凸台特征，所有和安装相关的孔位尺寸都做了全局参数关联，只要修改虎钳规格对应的孔距参数，就能快速生成适配4寸、8寸等不同规格虎钳的钳口模型，不需要逐个修改特征尺寸。燕尾凸台的角度、长度、宽度参数都设置了独立的配置参数，设计人员可以根据车间实际加工的工件类型，快速生成不同配置的钳口工程图，直接下发到线切割或者加工中心做生产，不需要额外做尺寸校核，因为所有安装配合尺寸都是按照标准虎钳的参数做的关联，不会出现安装孔位不对的问题。

在实际加工场景里，这种燕尾钳口特别适合加工小型燕尾导轨、模具滑块、燕尾槽型治具零件，以往加工这类零件时，需要用正弦磁台或者角度工装把工件垫起来才能铣削燕尾面，装夹找正的时间往往比实际加工时间还长，用这款专用钳口装夹的话，工件直接卡在燕尾凸台上，夹紧后就能直接走刀加工，不需要反复调整角度，而且装夹刚性比用角度工装好很多，铣削时的振刀纹明显减少，工件的表面粗糙度能稳定达到Ra1.6以内。另外钳口的材质选用常见的45号钢或者Cr12钢都可以，不需要用特殊的合金材料，加工成本很低，车间可以根据自身的加工需求，自行修改参数后加工几套不同角度的钳口备用，比采购成品专用钳口的成本低70%以上，而且适配性更强，可以完全匹配自身常加工的工件规格。
