高精度外六角螺栓标准件三维结构设计

在各类机械装配、钢结构搭建、机电设备集成场景中，外六角螺栓是应用覆盖度最广的可拆卸紧固连接件，从重型工程机械的主梁连接，到普通民用设备的壳体拼接，再到自动化生产线的模组固定，都能见到这类标准紧固件的身影。这类零件的核心作用是通过螺纹副的咬合作用，将两个或多个带通孔的构件紧密压合，同时承受装配后的预紧力、工作状态下的剪切力与交变拉压载荷，是保障设备结构稳定性的基础零件。

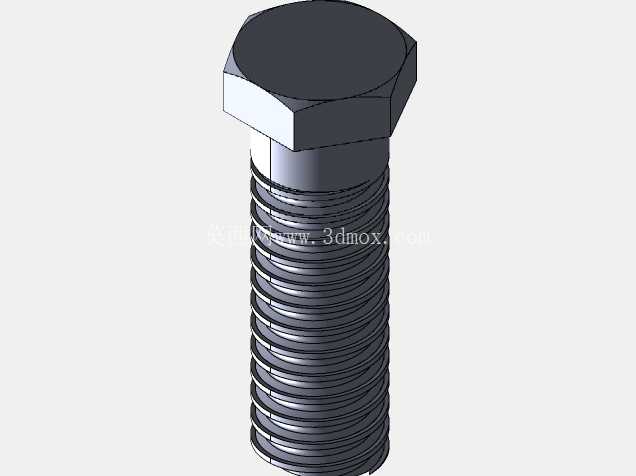

从结构设计逻辑来看，这款外六角螺栓的建模严格遵循公制紧固件的通用设计规范，头部采用标准外六角构型，六个受力面的平面度、相邻面夹角公差控制在标准允许范围内，能够适配普通开口扳手、套筒扳手的咬合需求，避免装配过程中出现打滑、棱角崩损的问题。头部与螺杆衔接处设计有过渡圆角，可有效降低应力集中系数，避免在承受大载荷或交变载荷时，头杆结合位置出现断裂失效。螺杆部分的螺纹采用普通公制三角螺纹构型，牙型角60度，牙顶与牙底均设置有微小圆弧过渡，既能够保证螺纹旋合时的贴合度，又能减少螺纹根部的应力集中，提升反复拆装后的螺纹耐用度。螺杆末端设计有45度倒角，能够在装配时快速对准被连接件的通孔与配套螺母的螺纹孔，减少装配对位的时间成本，同时避免螺纹首牙在装配过程中被磕碰损伤。

从安装边界维度考量，这款螺栓的头部对边宽度、头部厚度、螺杆公称直径、螺纹有效长度均按照通用标准件的尺寸序列设计，选型时可直接匹配对应规格的平垫圈、弹簧垫圈与六角螺母，无需额外定制配套连接件。安装时需要预留足够的扳手操作空间，外六角头部的周向操作空间需满足扳手回转的最小半径要求，避免因空间不足导致无法施加额定预紧力矩。螺杆穿过被连接件通孔后，露出螺母的螺纹长度需控制在2到3个牙距范围内，既保证螺纹旋合长度足够满足载荷要求，又不会因露出过长造成材料浪费或与周边运动构件发生干涉。

在实际设备应用中，不同工况下对螺栓的性能等级要求存在差异，用于重型载荷连接的场景需匹配对应高强度级别的材质参数，用于普通轻载壳体连接的场景可选用常规性能等级的材质。建模过程中对螺纹牙型的细节还原，能够直接用于后续的虚拟装配干涉检查、装配工艺仿真，验证螺纹旋合过程中是否存在卡滞、配合间隙不合理的问题，也可用于有限元分析环节，模拟螺栓在额定预紧力、工作载荷下的应力分布情况，提前识别结构薄弱点。

这类标准紧固件的三维模型，能够帮助结构设计人员在整机设计阶段快速完成紧固件的选型与装配布局，减少重复建模的工作量，同时可以通过虚拟装配验证螺栓排布的合理性，检查相邻螺栓之间的扳手操作空间是否存在干涉，螺栓长度是否适配被连接件的总厚度，避免实际生产装配时出现紧固件选型错误、空间不足无法操作的问题。对于教学场景而言，这类模型也能够直观展示外六角螺栓的结构细节，帮助初学者理解螺纹连接的装配原理、各结构部位的功能作用，掌握标准紧固件的选型逻辑与安装注意事项。在做设备维护备件规划时，精准的三维模型也能够帮助运维人员快速识别螺栓规格，提前储备对应型号的备件，减少设备停机维护的等待时间。
