三级啮合减速齿轮箱传动结构

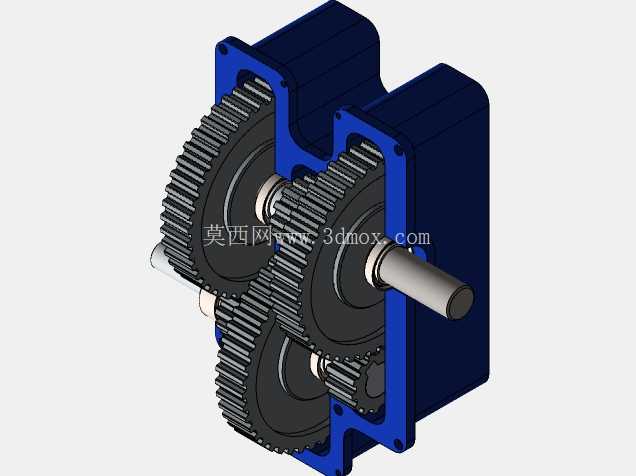

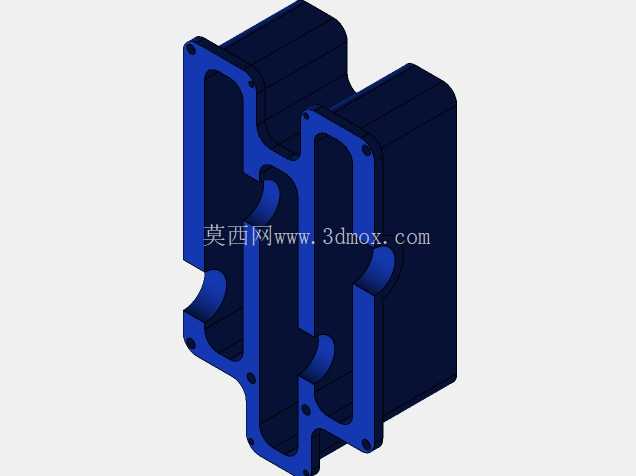

　　这套减速齿轮箱的传动结构采用三级圆柱齿轮啮合布局，在中小功率传动场景中适配性极强，常见于轻工输送线、小型自动化专机、农用辅助机具的动力传递环节，核心作用是把原动机输出的高转速低扭矩动力，转换为作业端需要的低转速大扭矩输出，同时匹配原动机与作业端的转速差，让整套动力系统运行在高效区间。从结构设计逻辑来看，箱体采用剖分式蓝色端盖加一体式深腔壳体的组合，端盖通过周向均布的螺栓与主壳体连接，既保证了齿轮啮合腔的密封性能，避免润滑脂泄漏或者外界粉尘杂质进入啮合区域，也给后期的齿轮检修、轴承更换预留了足够的操作空间，不需要完全拆解整套设备就能完成内部易损件的维护。

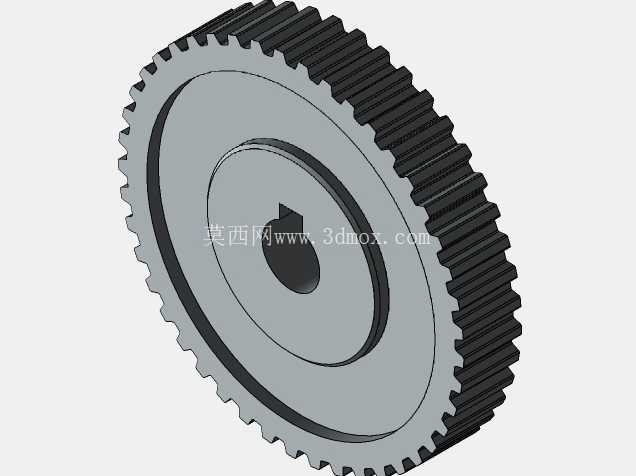

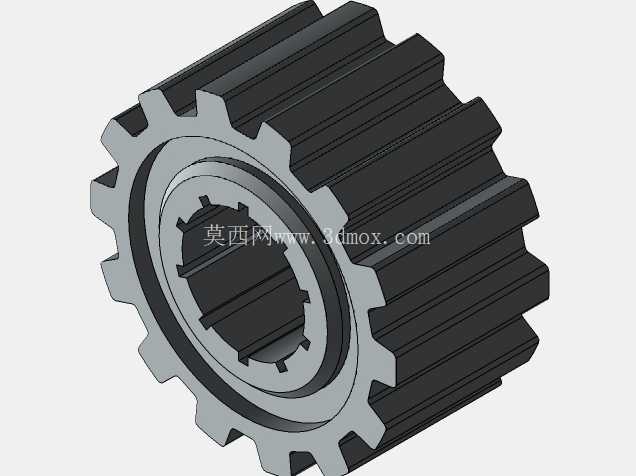

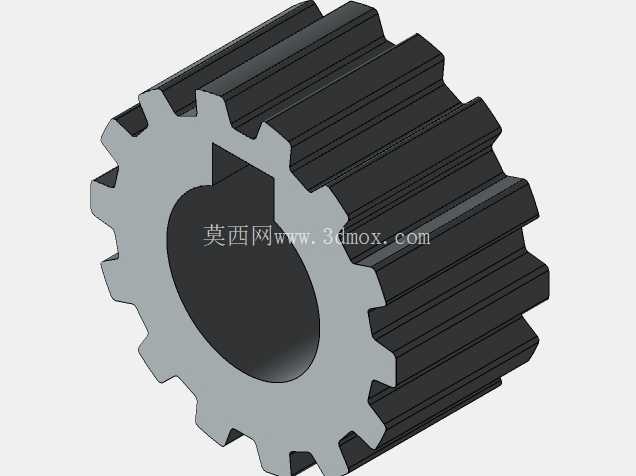

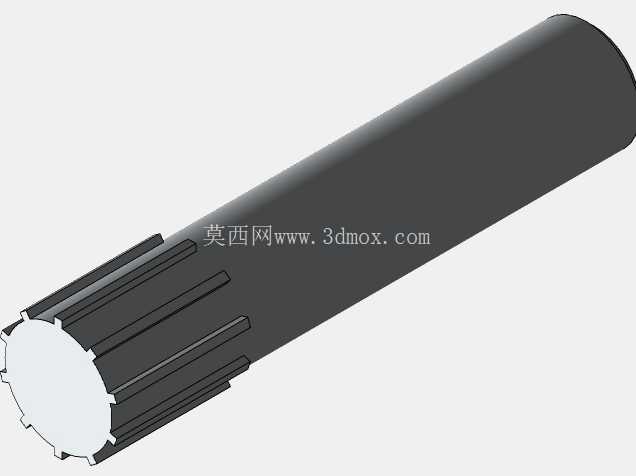

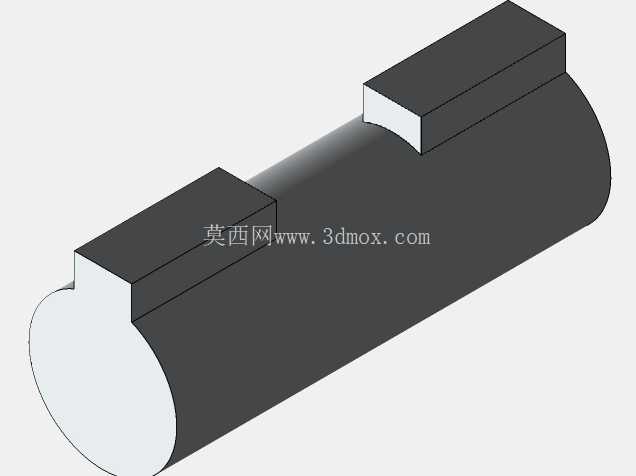

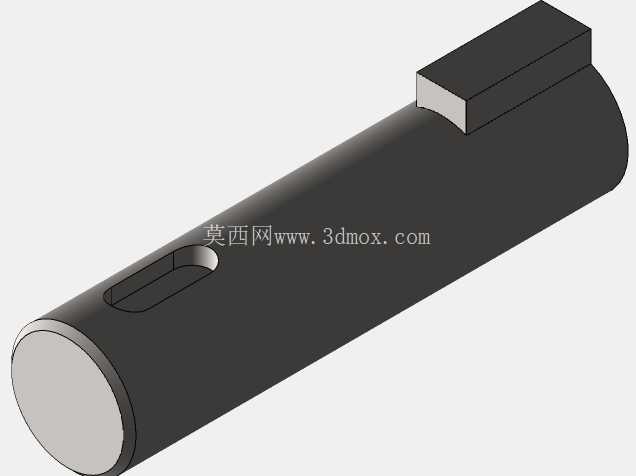

　　输入轴与输出轴采用平行轴布局，轴伸端都预留了标准的轴径与键槽尺寸，安装时可以直接通过联轴器对接原动机和作业负载，不需要额外加工转接结构，轴肩位置的尺寸设计严格匹配深沟球轴承的安装定位要求，轴承外圈与壳体轴承孔采用过渡配合，内圈与轴采用过盈配合，既保证了传动过程中轴系的径向跳动控制在允许范围内，也能承受传动过程中齿轮啮合产生的径向载荷。齿轮参数的匹配上，每一级的传动比分配都兼顾了结构紧凑性和齿轮强度，高速级采用小模数齿轮降低高速运转时的啮合噪音，低速级采用相对更大的齿厚来承受输出端的大扭矩载荷，齿轮的齿向修形量在建模时就做了预设，能抵消轴系受载变形带来的齿面偏载问题，让齿面接触应力分布更均匀，延长齿轮的实际使用寿命。

　　安装边界方面，壳体底部预留了两个带安装孔的固定支脚，安装孔的中心距、孔径尺寸都适配常规的型材机架安装标准，整套齿轮箱的外轮廓没有突出的尖锐结构，相邻部件的安装间隙预留了至少10mm的操作空间，不管是水平安装还是侧装都不会和周边的机架、管线产生干涉。在实际选型适配时，这套结构可以直接匹配常用的小功率驱动单元，输入端的最高允许转速覆盖常规异步电机、直流伺服电机的输出转速范围，输出端的额定扭矩可以满足轻载输送、小型工装回转、辅助机构升降这类场景的动力需求，齿轮腔的内部空间预留了足够的润滑脂存储容积，正常工况下不需要频繁补充润滑介质，日常维护只需要定期检查端盖密封处有没有渗漏、轴伸端的油封有没有老化即可。

　　建模过程中所有的配合尺寸都按照实际加工公差做了对应设定，齿轮的啮合间隙、轴承的游隙都符合通用机械传动的设计规范，导入工程图模块后可以直接生成对应的加工图纸，不需要再反复调整尺寸链，对于做小型设备开发的结构工程师来说，这套结构可以直接作为基础模块进行适配修改，只需要根据实际需要的传动比调整对应齿轮的齿数、模数参数，就能快速衍生出适配不同工况的减速箱产品，大幅缩短前期的结构开发周期。
