WC型整体硬质合金车削刀片结构设计

　　这款WC形状的整体硬质合金刀片，是金属切削加工领域车床工序的核心消耗配件，主要适配卧式车床、数控车床的外圆车削、端面车削、内孔台阶车削工序，在普通钢件、调质合金钢、不锈钢等常见金属材料的半精加工、轻载粗加工场景中应用广泛，是批量机加工生产线上替换频次较高的刀具配件。从实际加工的适配逻辑来看，这类桃形结构的刀片设计，核心是平衡切削刃利用率与安装稳定性，相比三角形刀片，它的刀尖角更大，切削过程中刀尖承受的径向切削力分散更均匀，不容易出现崩尖、打刀的问题，相比菱形刀片，它单刀片可用的切削刃数量更多，单刃磨损后仅需松开压紧螺钉转动刀片即可切换新刃，能有效减少换刀停机的辅助时间，适配流水线批量加工的节拍要求。

　　刀片中心的沉头安装孔是配套杠杆式、螺钉式压紧刀杆设计的，安装时沉孔的锥面与刀杆压紧螺钉的锥面紧密贴合，能保证刀片在刀杆定位槽内完全贴实，不会因为切削过程中的振动出现移位，安装孔的尺寸与常用桃形车刀杆的压紧螺钉规格完全匹配，不需要额外改制刀杆即可直接换装，安装边界完全符合通用机夹车刀的尺寸规范，刀片的厚度、刀尖圆弧半径、切削刃倒棱参数都是按照常规车削加工的切削参数区间设计的，切削刃口做了微小的负倒棱处理，能在保证刃口锋利度的前提下提升刃口抗冲击性能，应对断续车削场景时不容易出现崩刃。

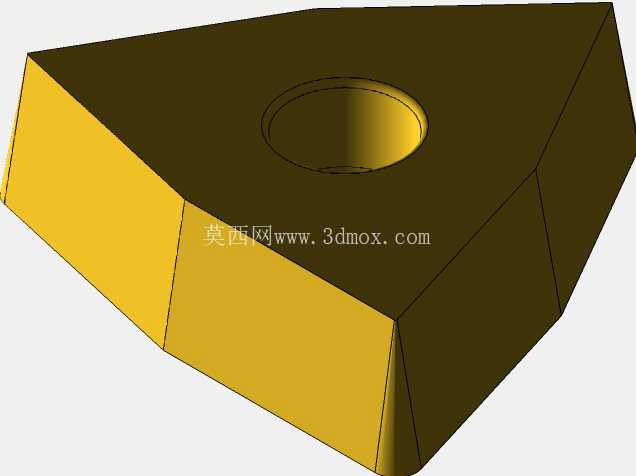

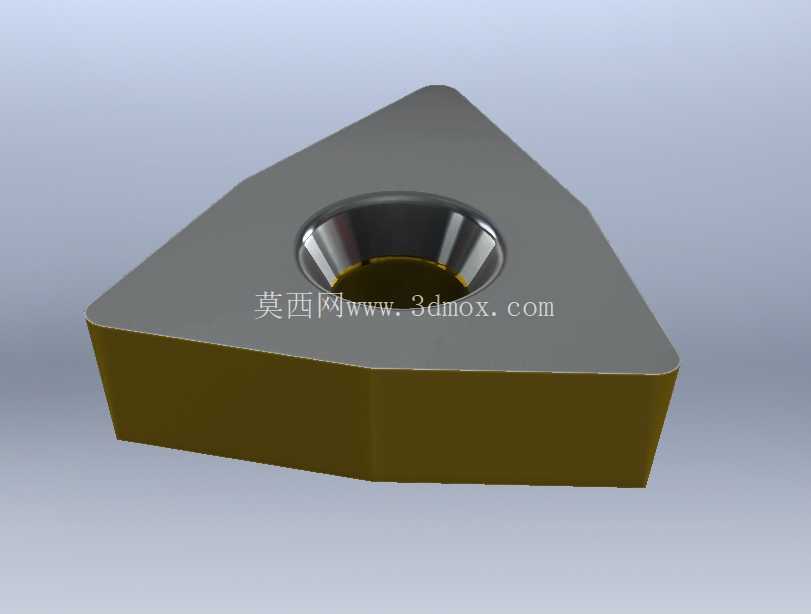

　　整体硬质合金的材质选择，相比焊接式硬质合金刀片，不存在焊接应力导致的刃口裂纹隐患，刀片整体的硬度、红硬性一致性更好，高速切削时刃口的磨损速率更均匀，加工出的工件表面质量稳定性更高，不需要频繁调整进给补偿参数。从建模设计的角度来看，这款刀片的三维建模完全遵循实际加工的尺寸公差要求，前角、后角的角度参数完全匹配实际切削的几何角度，中心沉孔的锥度、安装定位面的平面度都做了精准还原，既可以用于刀具选型时的装配干涉检查，也可以作为刀杆配套设计、切削仿真分析的基础模型，帮助工艺设计人员提前验证刀片与工件、夹具的空间避让关系，避免实际试切时出现碰撞问题。

　　在实际生产场景中，这类刀片的选型直接影响加工效率与工件加工质量，刀尖圆弧的大小需要根据工件表面粗糙度要求、进给量参数匹配，刀片的材质牌号需要根据加工工件的材料硬度、切削线速度选择，而三维模型的精准还原，能让工艺人员在虚拟装配阶段就确认刀片的伸出长度、切削刃的工作角度是否符合加工要求，减少现场试切的调整时间。刀片的外形轮廓做了精准的修型，三个切削刃的几何参数完全一致，转动换刃后不需要重新对刀即可保证加工尺寸的一致性，降低操作工人的换刀调整难度，沉孔底部的平面与刀杆定位面完全贴合，保证夹紧力均匀分布在刀片整个支撑面上，避免局部应力集中导致刀片受压碎裂。
