道依茨280马力涡轮柴油发动机三维结构

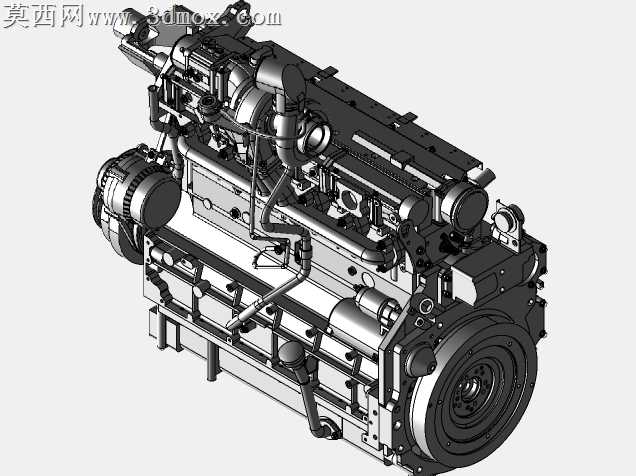

本作品为道依茨BF6M1013FC型280马力涡轮柴油机的三维建模成果，建模过程严格遵循该款工业动力设备的真实结构比例，在三维建模环境中完整复现了直列六缸柴油发动机的全部核心构造。建模阶段从发动机整体布局入手，首先搭建缸体主体框架，精准还原缸体上的缸孔排布、加强筋结构、各附件安装定位点位，确保整体尺寸与真机参数完全匹配。随后逐一完成涡轮增压器总成、进排气歧管、燃油喷射管路、冷却系统管路、机油滤清器总成、启动电机、发电机、飞轮壳及飞轮组件、前端轮系等所有附属部件的建模，每一处管路的弯折走向、法兰连接点位、紧固件排布都参照真实设备的装配逻辑进行还原，保证各部件之间的装配关系准确无干涉。材质设置上针对不同部件的真实材质属性进行区分，缸体、缸盖等铸铁部件赋予哑光深灰金属材质，还原铸铁件的粗糙磨砂质感；涡轮增压器壳体、进气管路等铸铝部件赋予浅灰金属材质，体现铝合金部件的细腻金属光泽；管路、密封件等橡胶部件赋予哑光黑色弹性材质，紧固件则赋予亮银色镀锌金属质感，不同材质的区分让模型结构层次清晰，各部件辨识度极高。渲染阶段采用等轴测视角展示整机全貌，通过柔和的环境光搭配定向补光，清晰呈现发动机表面的结构起伏、管路排布与部件衔接关系，既完整展示了整机的外部构造，也通过结构的分层呈现体现内部缸体、曲轴连杆机构的布局逻辑。设计思路上以工业级还原精度为核心目标，摒弃冗余的装饰性设计，完全围绕真实柴油发动机的工程结构进行建模，所有部件的位置、尺寸、连接方式都符合该款发动机的实际工程设计，可用于动力系统结构教学、工程机械动力配套方案展示、发动机维修培训教具开发等场景，模型结构完整，部件拆分逻辑清晰，能够直观展现涡轮增压柴油发动机的整体构造与各系统的布局关系，帮助观者快速理解大马力工业柴油机的组成结构与工作原理。
