车用氢气发动机排气歧管微氨裂解装置

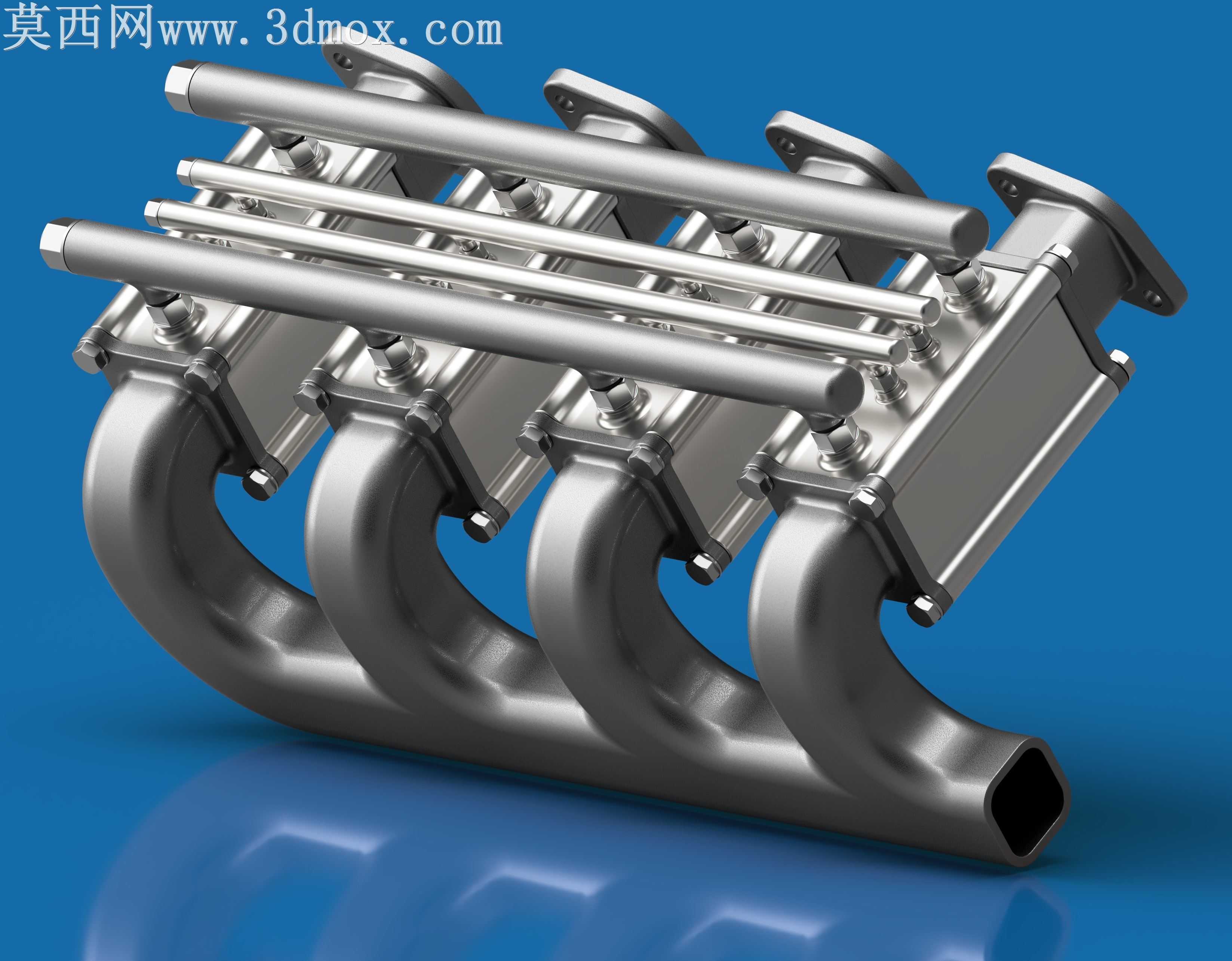

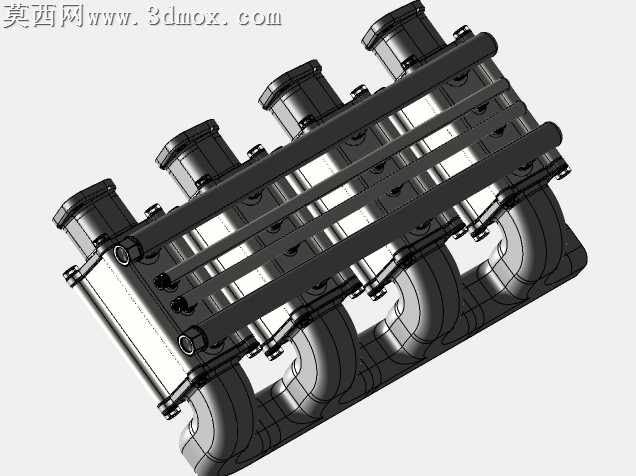

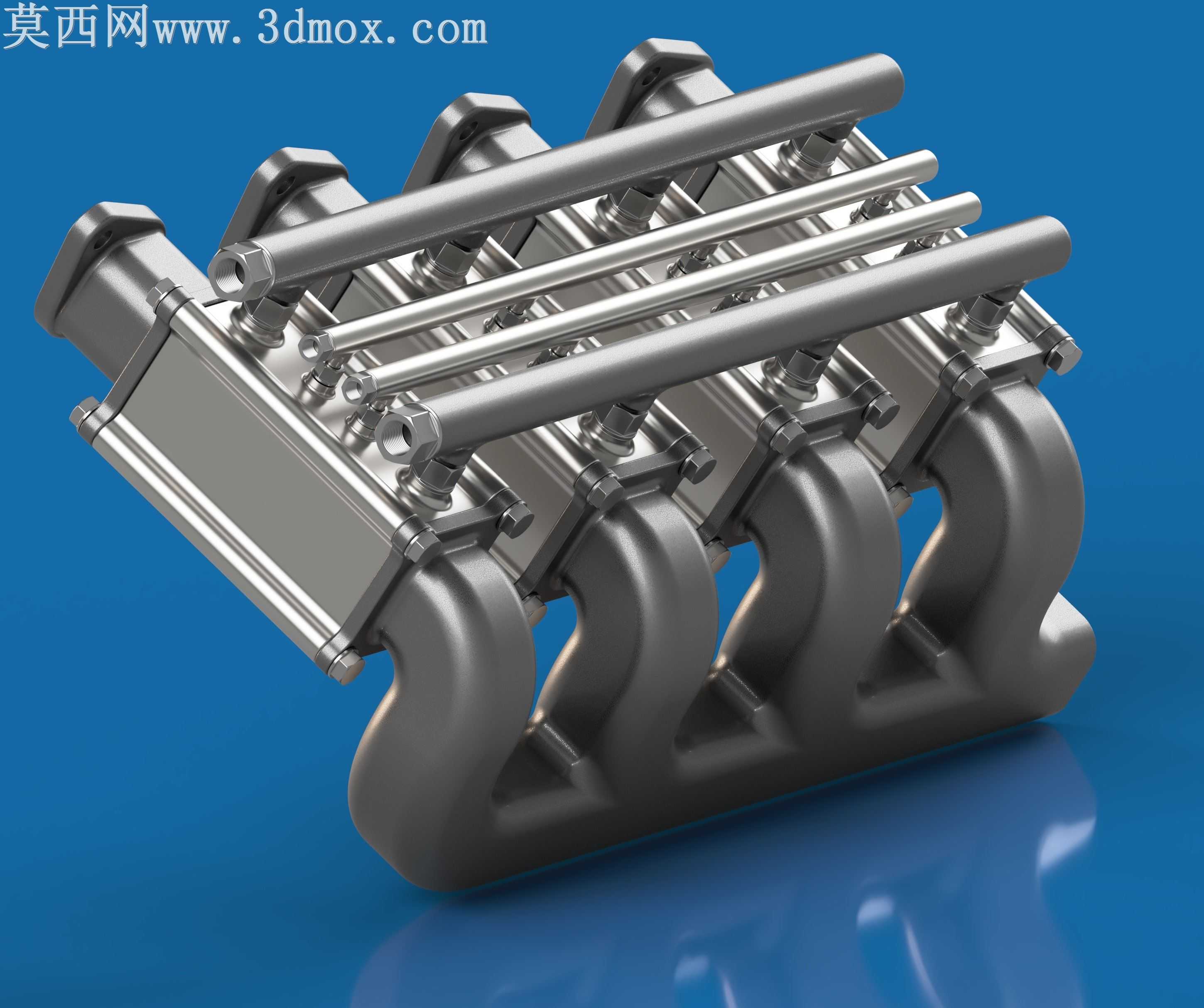

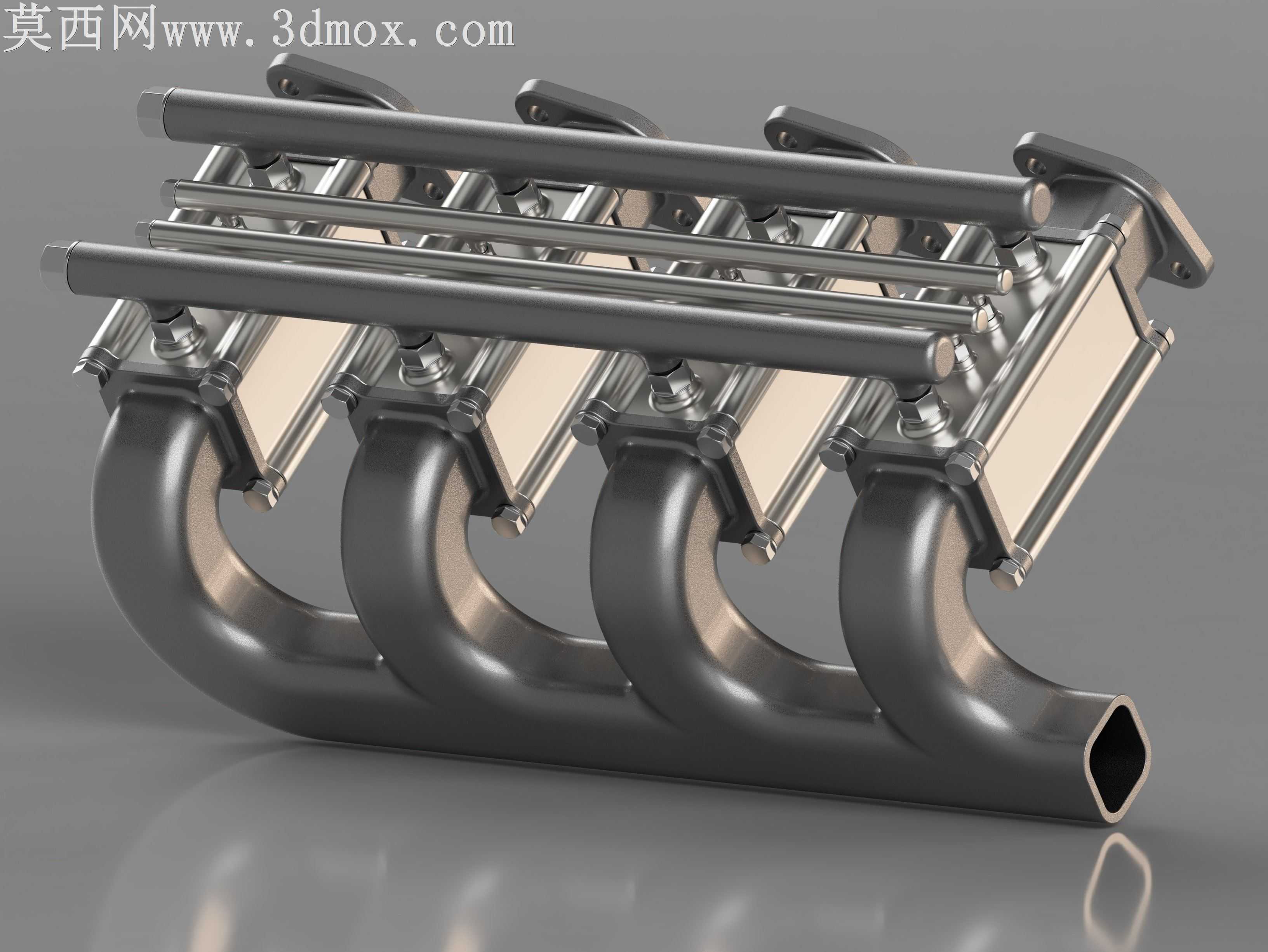

本模型为适配氢气发动机的排气歧管集成式微氨裂解装置，采用三维参数化建模完成整体结构搭建，建模过程中严格遵循车用动力部件的装配公差要求，对各功能模块的配合间隙、安装定位结构做了精准还原。模型整体采用模块化设计思路，将裂解功能单元与排气歧管本体做集成化布局，主体排气歧管部分采用弯管扫掠成型工艺完成流道建模，保证排气流道的顺滑过渡，减少排气阻力；裂解模块部分采用阵列式微通道结构设计，每个微通道单元的尺寸、排布均做了等比例还原，外壳与歧管的连接法兰、固定螺栓孔位均按照实际安装标准做了参数化绘制，可直接用于装配干涉校验。材质渲染方面，排气歧管主体采用耐高温铸钢材质，表面做了磨砂氧化质感处理，还原高温工况下的金属肌理；裂解模块外壳采用不锈钢材质，表面做了拉丝金属质感渲染，连接管路、紧固件分别采用镀铬、镀锌金属材质区分，不同功能部件的材质质感层次分明，渲染输出的效果图可清晰展示各部件的结构边界与装配关系。结构设计上，该装置将氨裂解反应单元直接布置在排气歧管的高温区域，利用发动机排气余热为氨裂解反应提供所需热量，无需额外增设加热装置，大幅提升了整车能源利用效率；每个裂解模块设置四个独立气路通道，分别对应氨气进气、裂解气出气、氧气进气、尾气排放的功能需求，微通道内部的催化剂承载结构做了简化示意建模，既保证结构展示的完整性，又控制了模型整体面数，兼顾展示效果与文件可用性。建模过程中对歧管的安装支脚、模块的快接接口、密封结构均做了细节刻画，所有可活动部件均保留了装配自由度，可用于后续的运动仿真、流场分析前置模型使用，整体结构紧凑，完全贴合车用动力舱的狭小安装空间要求，集成化的设计也减少了外接管路的数量，降低了整车布置的复杂度。
