带运输部件全柴QC490柴油发动机结构模型

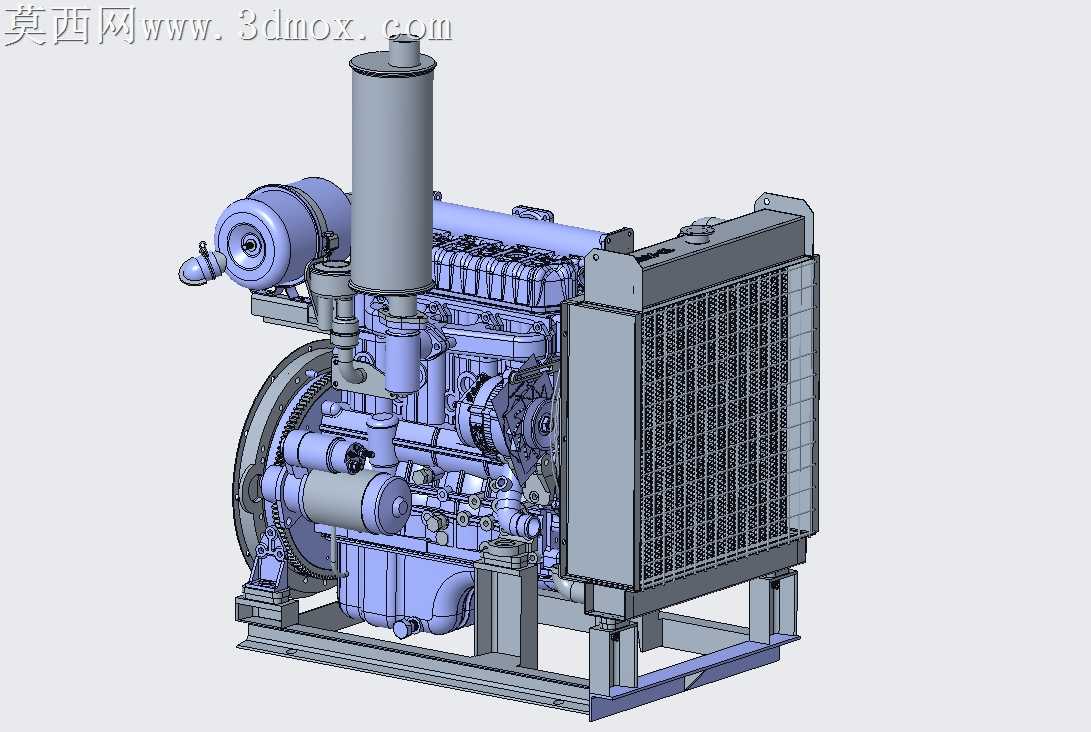

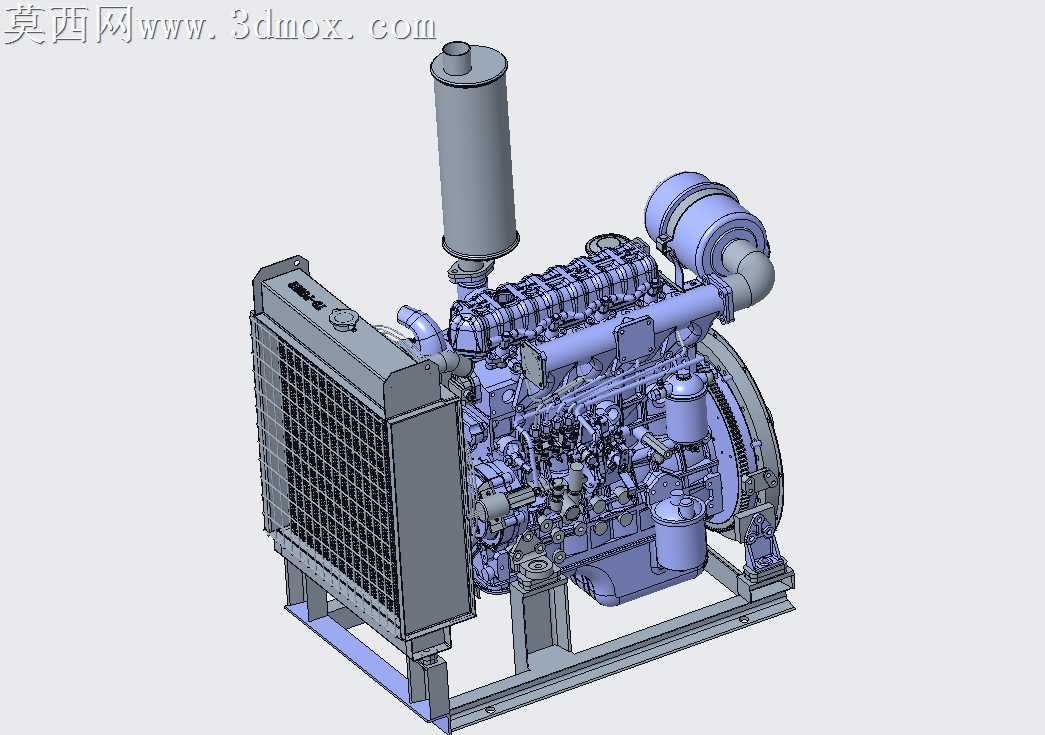

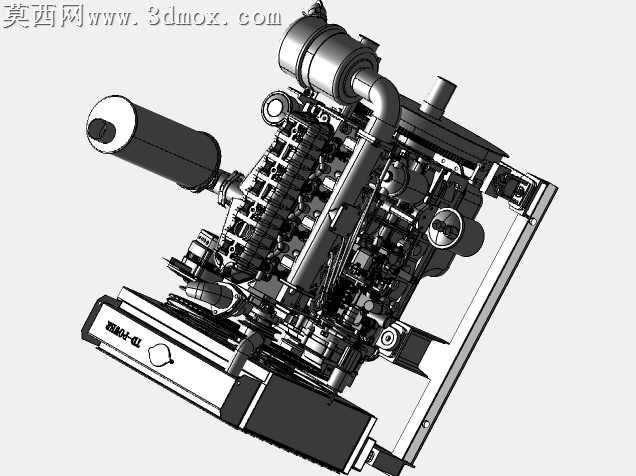

本模型为带运输部件的全柴QC490柴油动力装置三维建模成果，建模过程中严格遵循柴油发动机的真实结构比例，对整机各组成系统进行了完整的参数化还原。建模阶段从发动机主体缸体结构入手，先完成直列四缸缸体的基础轮廓搭建，精准还原缸套布置、缸盖螺栓点位、曲轴箱腔体的内部结构，再依次完成曲柄连杆机构、配气机构、燃油供给系统、润滑系统、冷却系统、增压进气系统的独立零件建模，每一个零件的尺寸参数都参考QC490柴油机的真实工程参数设定，确保各部件装配关系完全符合实际机械逻辑，不存在干涉错位问题。模型附带的运输固定部件，针对柴油机转运过程中的支撑、防护需求进行设计，包含底部承托框架、侧向固定支架、排气端防护套结构，完整还原了成品柴油机出厂运输状态的配套固定结构，可直观展示发动机整机交付时的完整形态。材质渲染阶段，针对不同部件的真实材质属性进行区分设置：缸体、缸盖等铸铁部件赋予哑光深灰金属材质，还原铸铁件的粗糙磨砂质感；进排气管路、涡轮增压器壳体赋予铸铝材质，呈现浅银灰的半哑光金属光泽；输油管路、紧固件赋予发黑处理钢材材质，呈现深黑的细腻金属质感；运输防护部件根据材质不同分别赋予工程塑料、橡胶、喷涂钢材的对应材质，不同材质的粗糙度、反光度、环境反射参数都经过反复调试，让渲染效果贴近真实工业产品的视觉表现。结构设计上完整呈现了QC490柴油机作为车用、工程机械用动力的典型布局，涡轮增压器布置在发动机排气侧，进气消音组件位于发动机前端，油底壳位于缸体下方，各附属部件的安装点位、连接结构都做了精细化还原，运输部件与发动机本体的连接点位完全对应发动机本体的吊装、固定孔位，结构逻辑严谨合理。整个模型装配层级清晰，零件分组明确，可用于柴油发动机结构教学、动力总成配套设计参考、运输工装方案验证等场景，能够直观展现四缸柴油机的整体构造与运输状态下的完整形态。
