KiporCD2V80双缸柴油动力装置

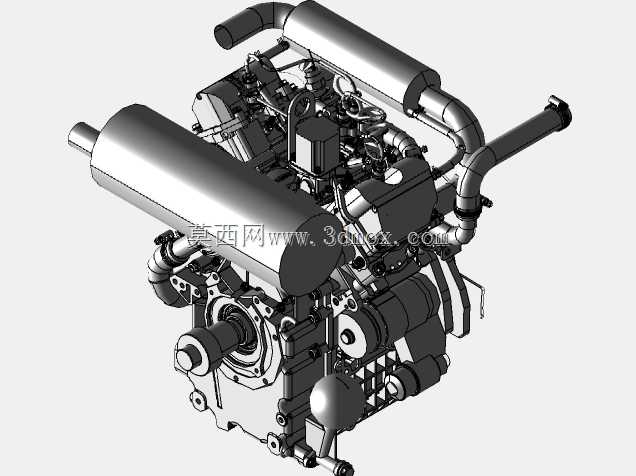

这款双缸柴油动力装置的结构设计，首先围绕小型工程机械、备用发电机组、小型农用作业机械的实际装机需求展开，整机采用V型双缸布局，在有限的横向安装空间内压缩了整机长度，同时保证两个缸体的做功间隔均匀，动力输出的平顺性远优于同排量单缸机型。从整机外廓来看，两侧对称布置的排气消音鼓占据了整机上部的主要空间，消音腔体采用大容积扩容设计，排气从缸盖排出后先经过弯折管路进入腔体扩容减速，再从两端的排气口引出，能有效降低排气脉冲带来的噪音，这种管路走向在建模时需要重点避让缸盖罩的螺栓拆装空间，避免后期维护时出现工具无法伸入的问题。前端的动力输出轴采用标准法兰连接结构，轴伸长度、法兰孔位分布都匹配通用的离合器、液压泵连接尺寸，不需要额外定制转接法兰就能直接对接多数小型设备的传动链路，输出轴周边的箱体加强筋做了加厚处理，能够承受皮带轮直连或者液压泵悬臂安装带来的径向载荷，避免长期运行出现箱体开裂。整机的安装脚位分布在油底壳两侧的箱体下沿，安装孔的间距预留了足够的橡胶减震器安装空间，实际装机时可以直接匹配通用型减震垫，不需要额外焊接转接支架。进气管路布置在两缸之间的V型夹角内，管路走向紧凑，空气滤清器的安装位置预留了足够的滤芯更换空间，日常保养时不需要拆解周边的管路就能直接拆下滤芯。燃油系统的管路沿着缸体侧面走线，管夹固定点都布置在箱体的预制凸台上，避免管路和高温的排气部件直接接触，同时也减少了整机运行震动带来的管路磨损。整机的冷却风道围绕缸套和缸盖的散热鳍片设计，导风罩的轮廓完全贴合散热片的外形，能让冷却风全部流过散热区域，避免出现散热死角。在三维建模过程中，所有的密封结合面、螺栓孔位都按照实际装配公差预留了间隙，运动部件比如曲轴、活塞、连杆的运动包络都做了全行程校验，不会出现运行过程中部件和箱体、管路干涉的问题，整机的外围附件比如启动马达、充电发电机都布置在箱体的侧面，接线端口朝向设备外侧，方便现场接线和故障排查。
