DIN125标准平垫圈参数化三维设计

在各类机械装配场景中，平垫圈是看似不起眼却直接影响连接可靠性的基础零件，DIN125作为德标平垫圈的通用规范，覆盖了从普通民用设备到重型工业装备的绝大多数螺栓连接配套需求。做这类标准件的三维建模时，不能只照着二维标准画个圆环就完事，得先想清楚它实际用在什么地方：比如普通的钣金机架装配里，它垫在螺栓头和被连接件之间，分散螺栓拧紧时的压应力，避免较薄的钣金面被螺栓头压出凹痕，时间长了出现连接松动；在有防腐涂层的工件表面，合适厚度的垫圈还能避免螺栓拧紧时刮除涂层，破坏表面防护层；如果是配合密封件使用的场景，垫圈的平面度直接影响密封面的贴合效果，哪怕是0.1毫米的平面翘曲，都可能在承压工况下出现渗漏。

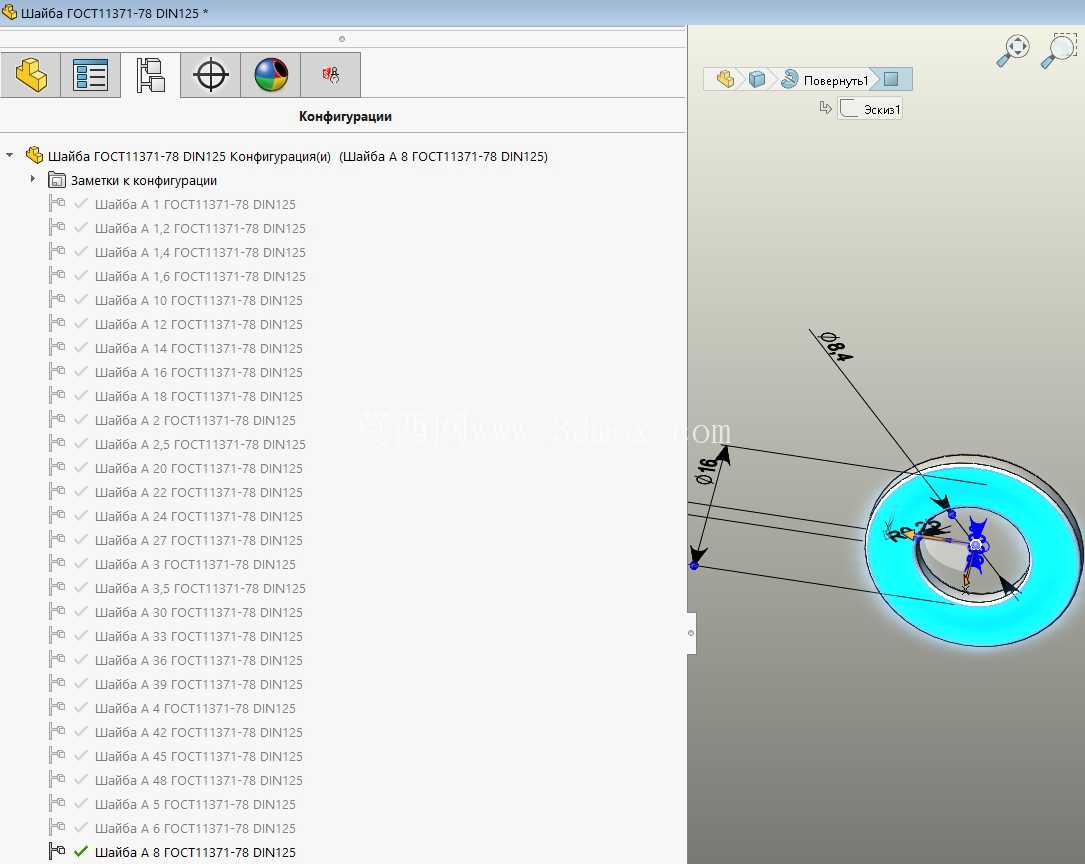

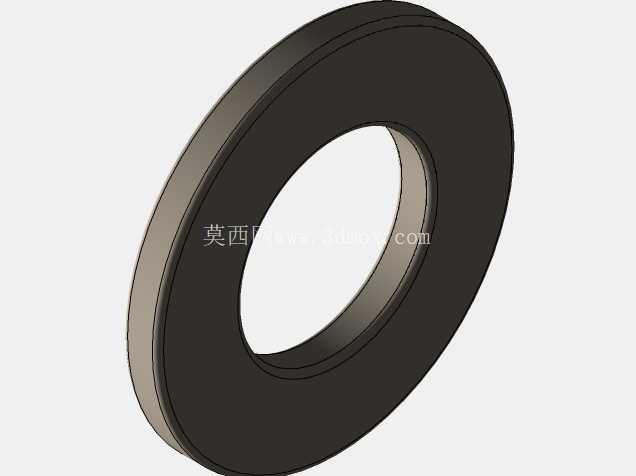

设计这个参数化模型的时候，首先要把标准里的尺寸边界理清楚，不同公称规格对应的内径、外径、厚度都要做全配置覆盖，就像模型里展示的配置树那样，从最小的M3规格到常用的M24规格，每个规格的尺寸公差都要符合标准要求，内径要留够螺栓穿过的间隙，不能出现螺栓穿不过去或者间隙过大导致偏心的问题；外径要匹配对应螺栓头的承压面积，不能太小导致压应力集中，也不能太大浪费安装空间，尤其是在密集排布螺栓的法兰面上，垫圈外径过大还会出现相邻垫圈互相干涉的问题。建模的时候要注意垫圈的两个端面要做平行度约束，不能出现锥面或者翘曲，实际生产中平垫圈都是冲压成型，边缘会有微小的圆角和毛刺，建模的时候不用刻意做毛刺，但要把边缘的工艺圆角加上，还原真实零件的形态，避免装配仿真的时候出现尖锐边干涉的误判。

从安装边界来说，这类平垫圈的使用场景没有太复杂的空间要求，只要在螺栓头和被连接件之间留出对应厚度的间隙就行，但要注意不同强度等级的螺栓要匹配对应硬度等级的垫圈，比如8.8级以上的高强度螺栓，不能用硬度太低的普通垫圈，不然拧紧的时候垫圈会被压溃，失去应有的分散应力作用。做三维模型的时候把所有规格做成配置化设计，选型的时候只要切换对应规格就能直接调用，不用每次都重新建模，能大幅提升装配设计的效率，尤其是做整机BOM统计的时候，配置化的模型可以直接导出对应规格的物料编码，减少人工录入的错误。另外在做运动仿真或者有限元分析的时候，准确的垫圈模型能让应力计算结果更贴近实际工况，如果省略垫圈直接让螺栓头接触被连接件，算出来的局部压应力会比实际值大很多，容易导致设计时过度增加工件厚度，造成不必要的材料浪费。

很多新手做标准件建模的时候容易忽略垫圈的倒角细节，实际上DIN125标准里的垫圈内径处是有微小倒角的，这个倒角的作用是引导螺栓顺利穿入，尤其是在自动化装配线上，螺栓是通过振动盘送料自动拧紧的，如果没有这个倒角，螺栓杆很容易卡在垫圈内径边缘，导致卡料停机。建模的时候把这个细节做进去，不管是做装配动画演示还是自动化产线的虚拟调试，都能更真实地还原实际装配过程。另外垫圈的厚度公差也要在模型里有所体现，不用把公差做进实体里，但要在设计参数里标注清楚公差范围，方便后续出工程图的时候直接调用，不用再反复查标准核对尺寸。
