农用拖拉机挂载式联合收割机三维结构设计

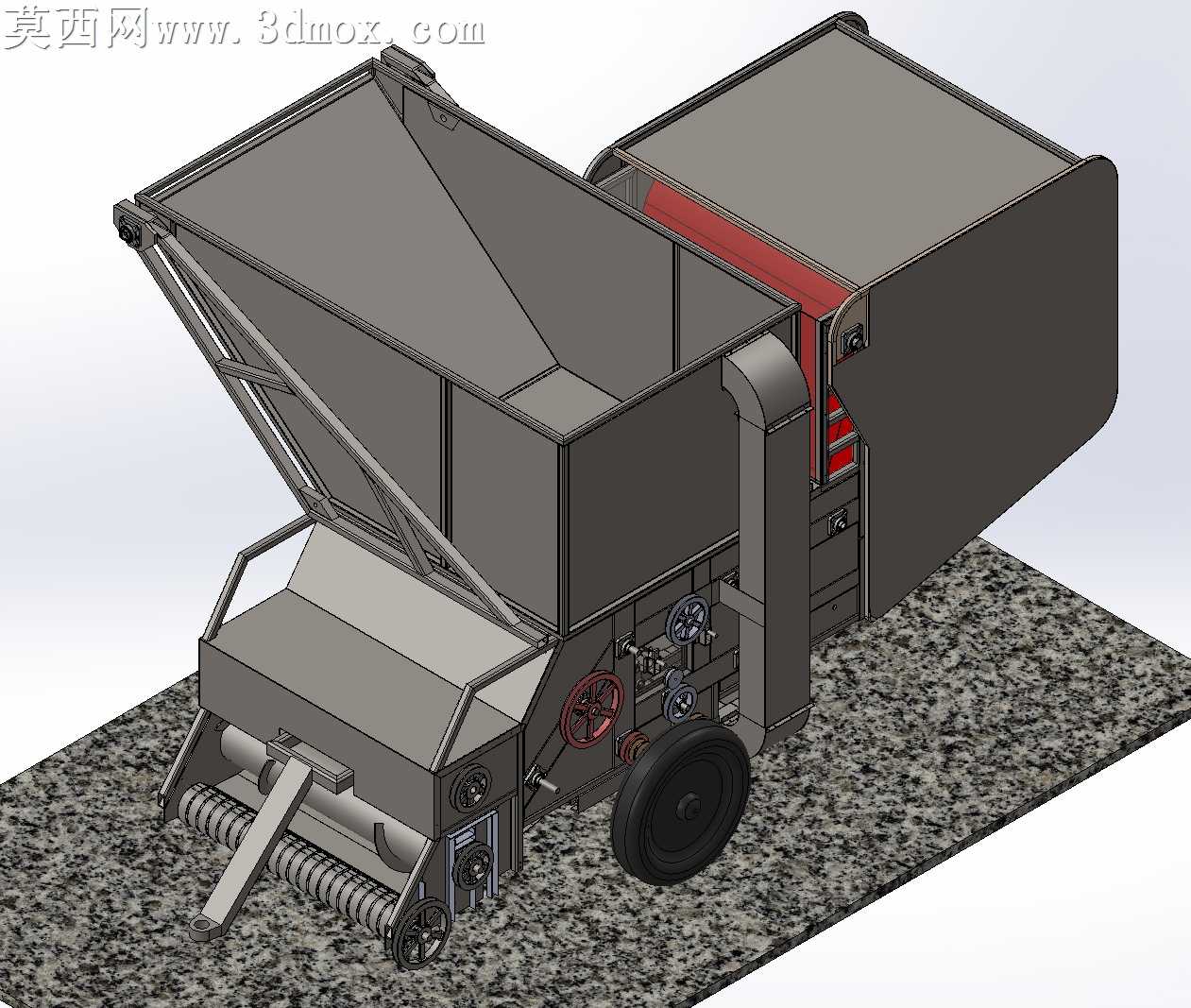

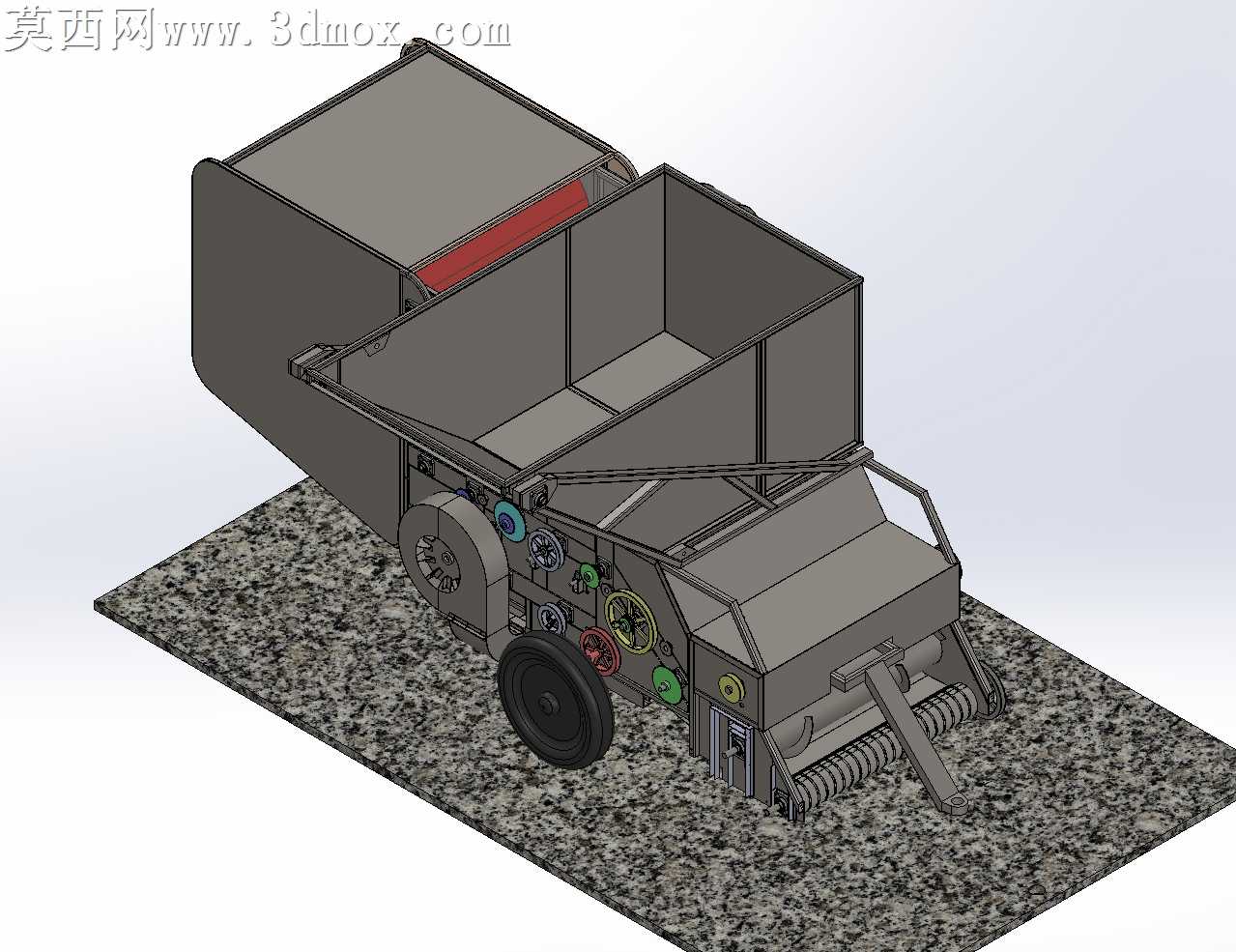

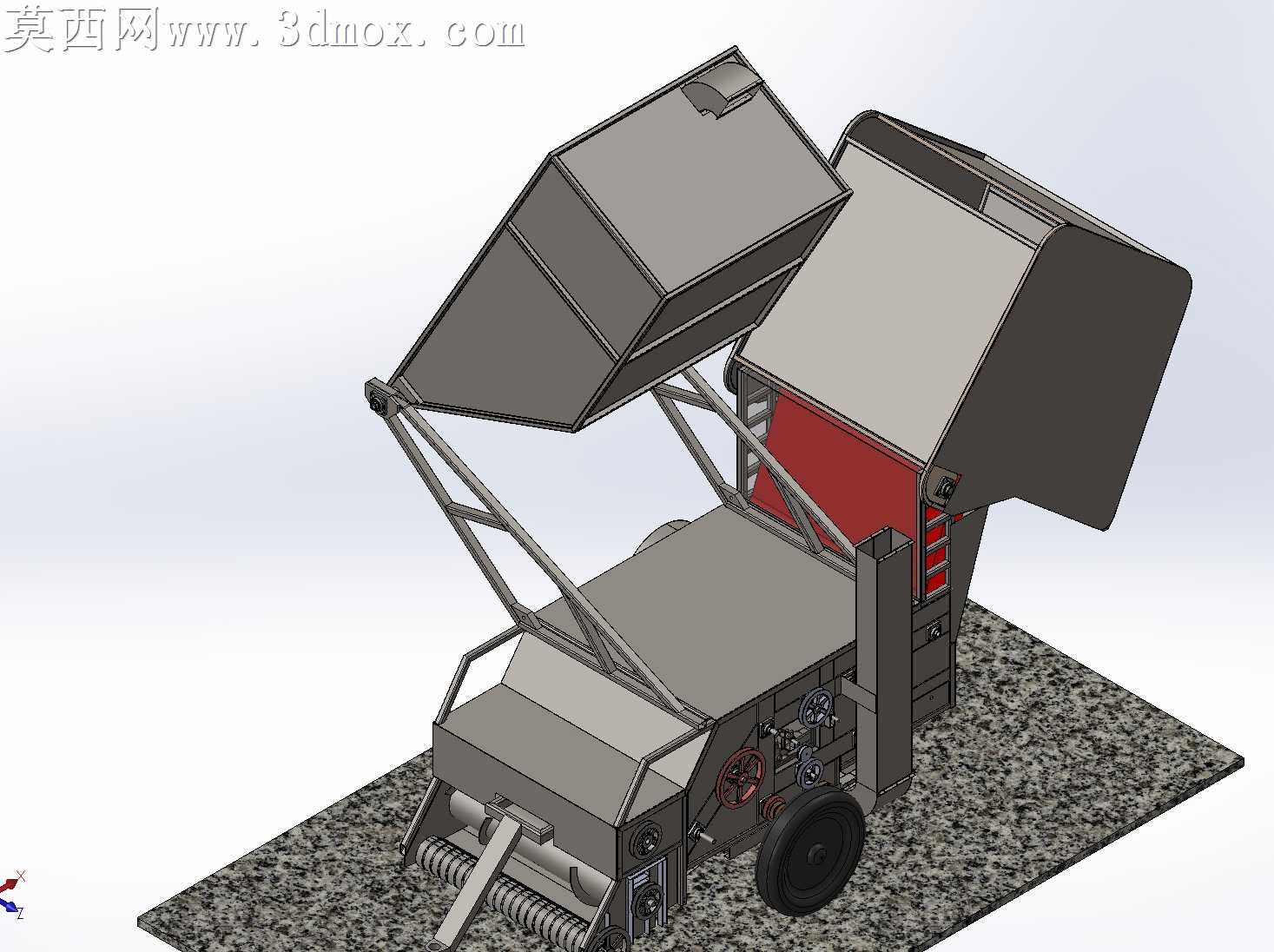

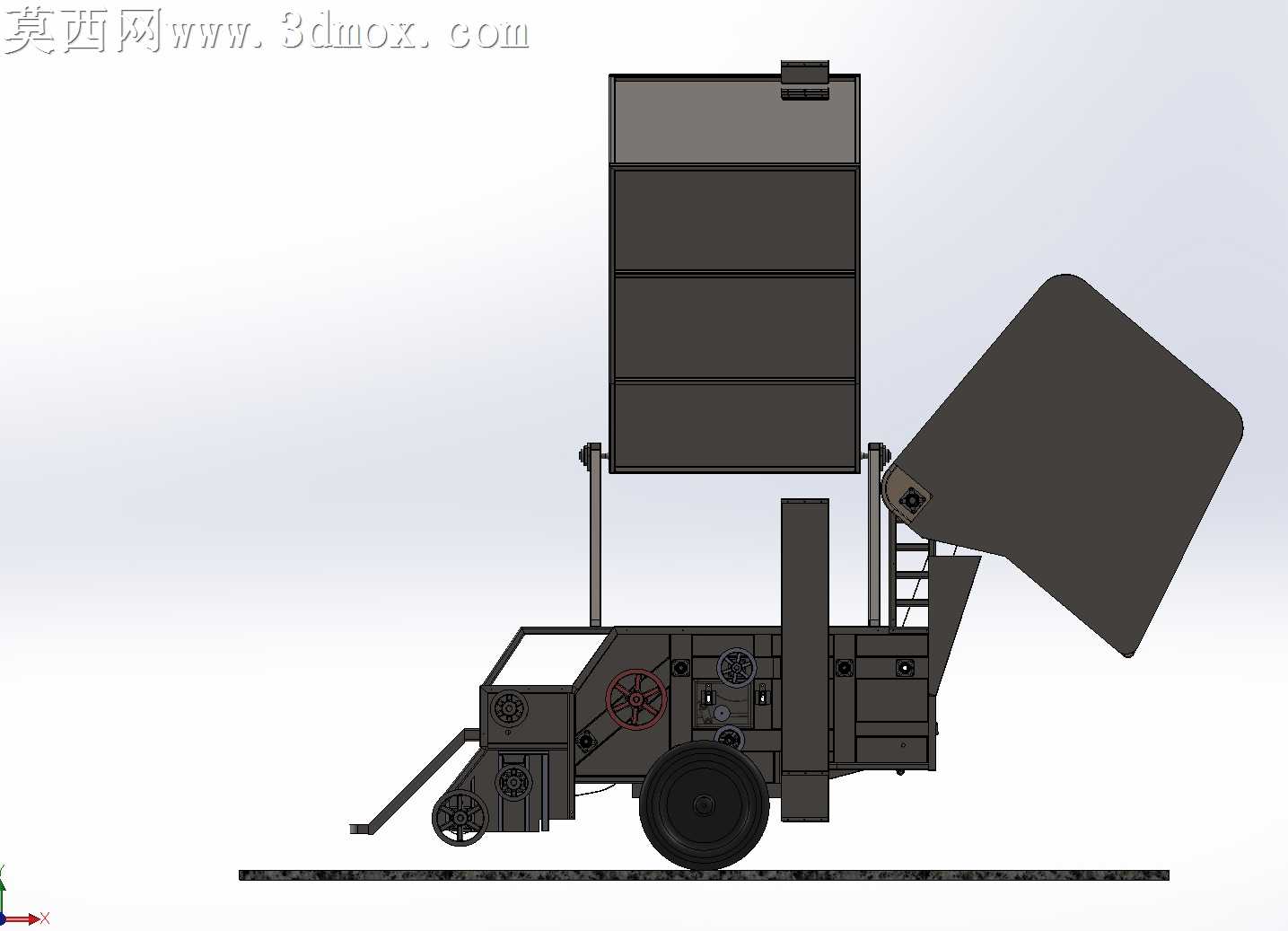

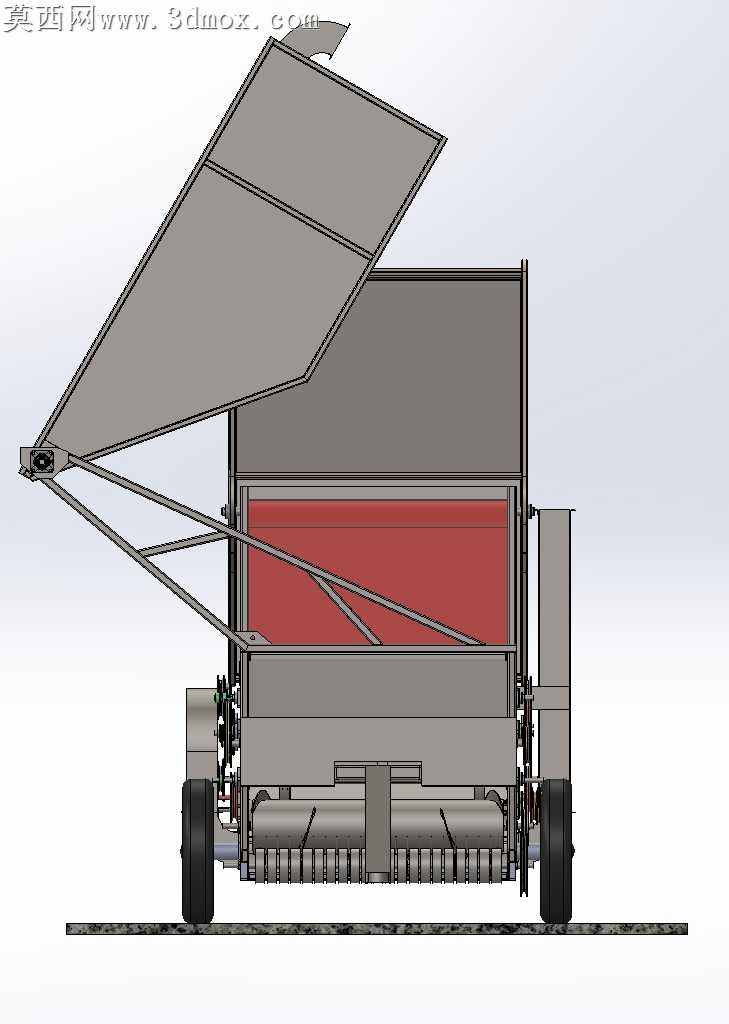

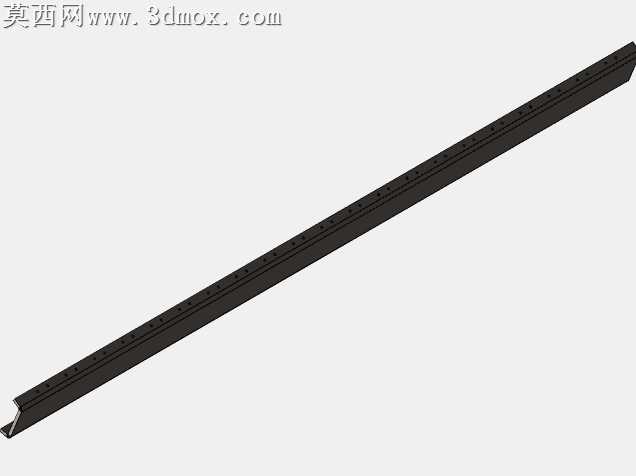

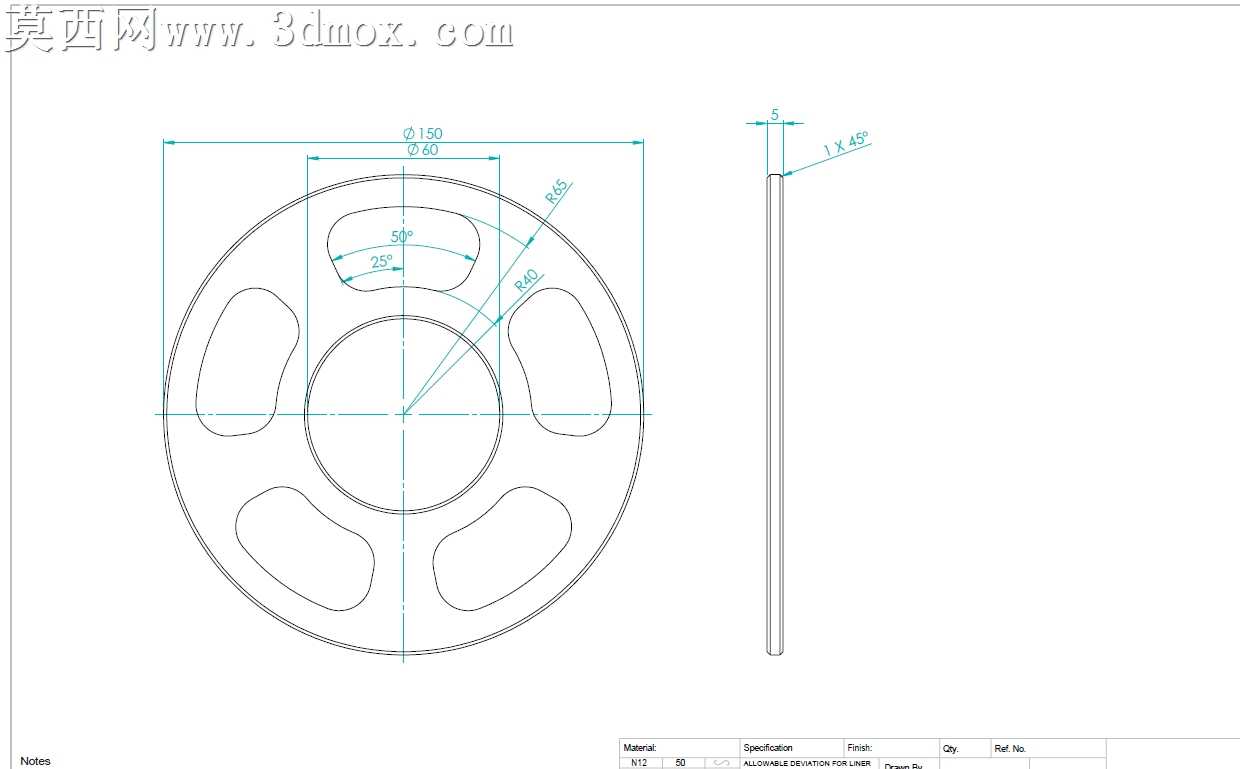

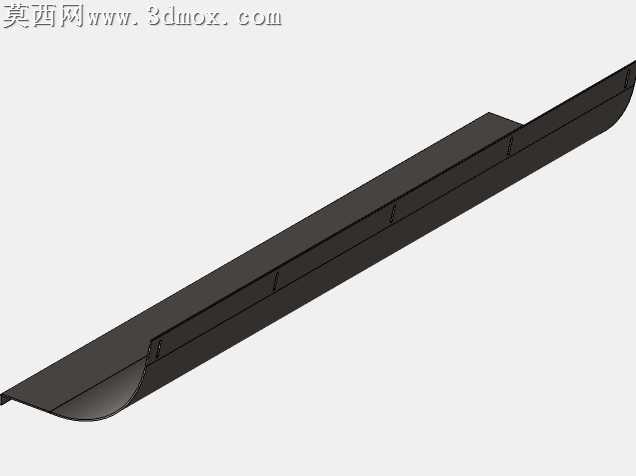

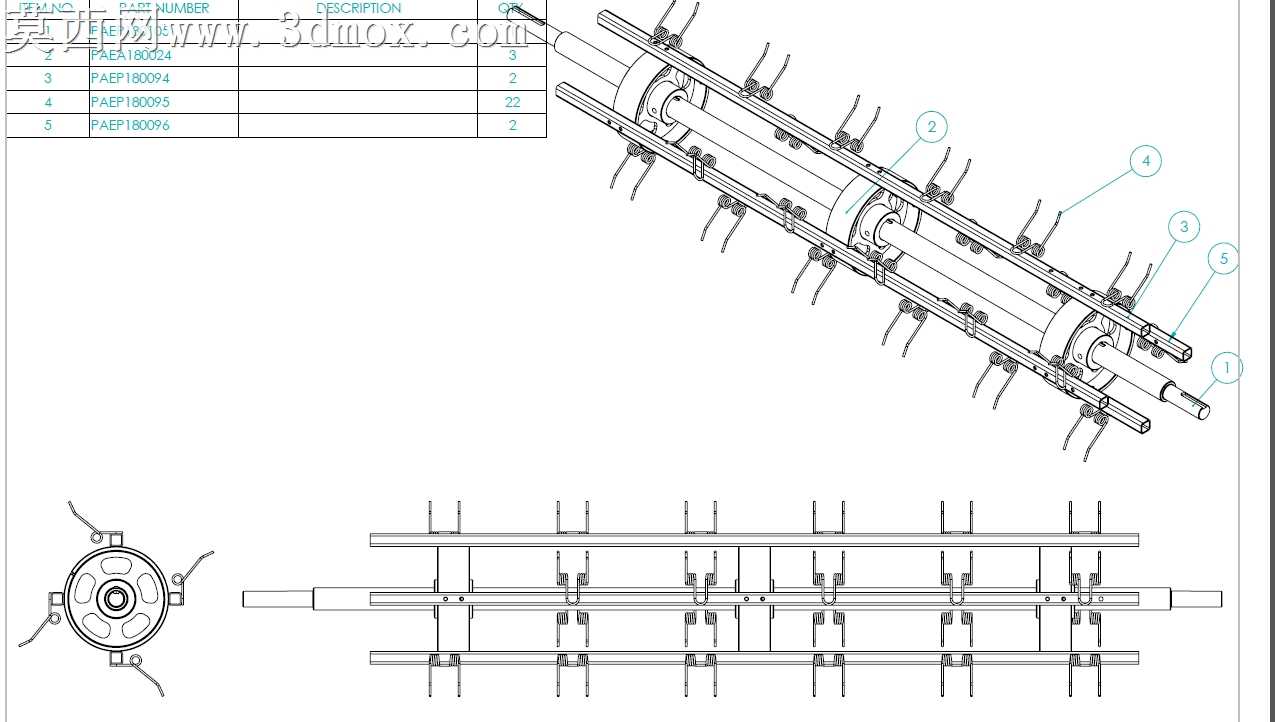

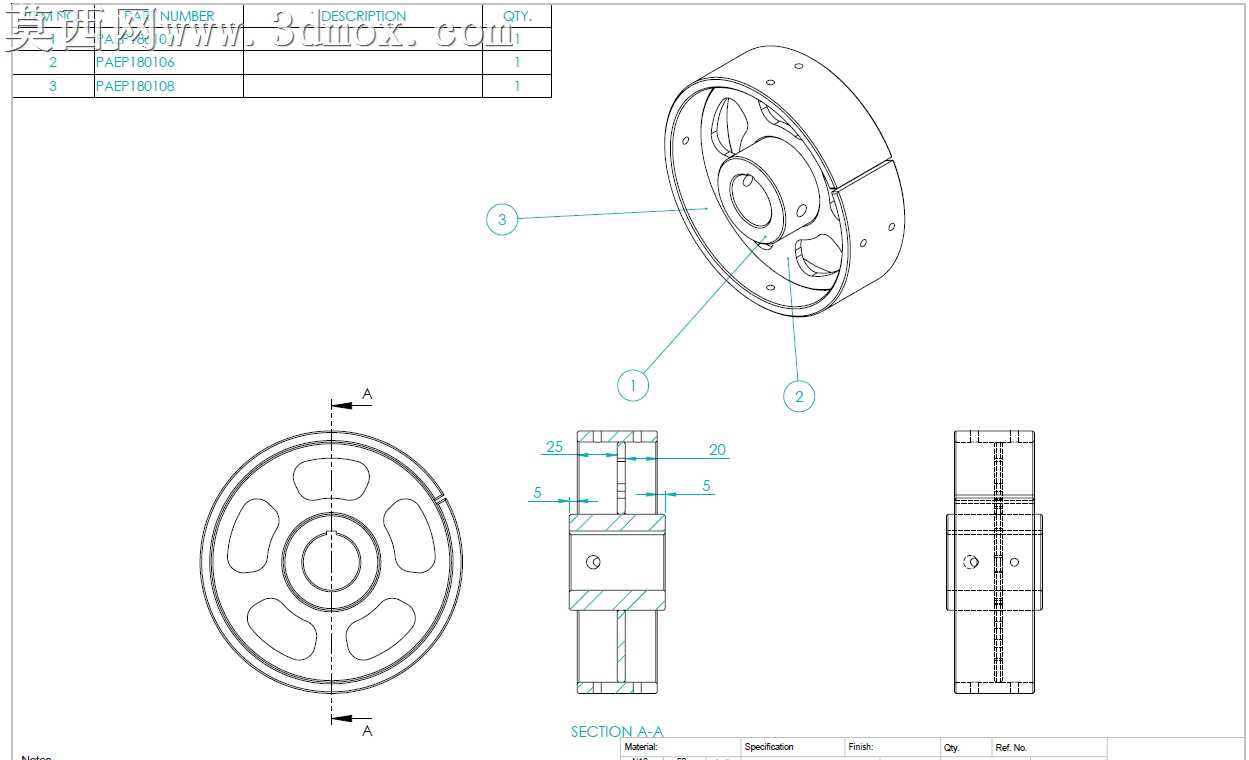

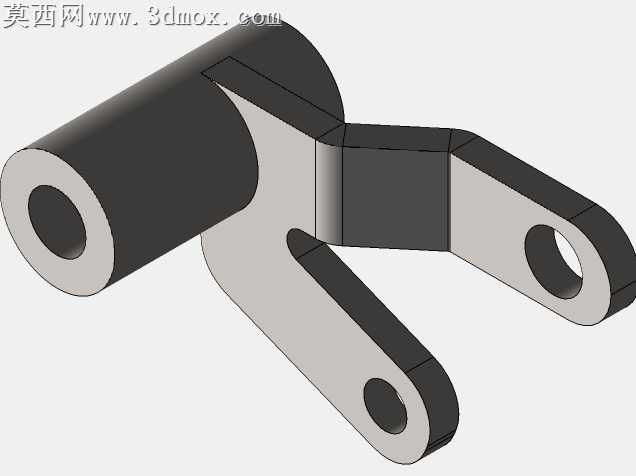

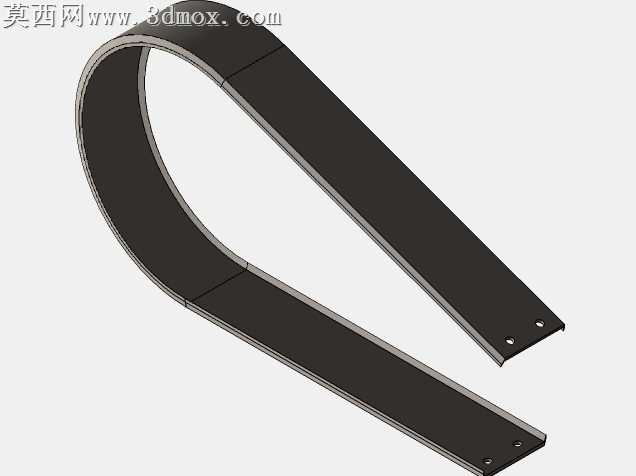

本作品为拖拉机挂载式联合收割机的三维结构设计，整体采用自底向上的建模思路完成全结构搭建，首先完成各核心功能零部件的独立建模，再按照实际农机的装配逻辑完成总装配合，完整还原了该类收获设备的真实结构组成。建模过程中对各传动部件做了精准的尺寸匹配，从前端的喂入机构开始，依次完成拨禾轮、输送槽、脱粒滚筒、清选筛、集草箱、储粮仓等功能模块的结构搭建，各部件之间的传动连接关系完全参照真实农用收割机的传动逻辑设计，齿轮、带轮、传动轴等传动件的啮合位置、安装间距都经过尺寸校验，确保装配关系无干涉。材质与渲染部分，针对不同部件的实际材质属性做了区分设置：机架主体采用哑光深灰金属材质模拟农机常用的喷涂钢板质感，传动齿轮根据功能不同分别设置了不同的金属色泽区分不同传动组，轮胎采用哑光黑色橡胶材质并添加了细微的胎面纹理，集草箱与储粮仓的内壁做了轻微的耐磨质感处理，底部承载台采用麻面花岗岩纹理的材质做展示衬托，渲染时采用柔和的均匀布光，清晰呈现设备内部的结构布局与外部的轮廓特征，同时对传动区域的护罩做了半透明示意处理，方便直观查看内部的传动排布。设计思路上，该模型聚焦小型挂载式收割机的紧凑结构特点，在保证功能完整性的前提下优化了整体布局，将脱粒、清选、收集功能集成在同一挂载架上，可直接匹配对应马力的拖拉机后悬挂接口，前端喂入机构的高度可根据作物高度做适应性调整，后部集草箱采用可翻转结构方便卸料，各功能模块之间预留了合理的维护间隙，既还原了真实农机的功能逻辑，也通过三维建模清晰呈现了这类农用收获设备的内部构造与装配关系，可用于农机结构认知、相关设计参考等场景。
