18吨农用粮食转运挂车结构设计

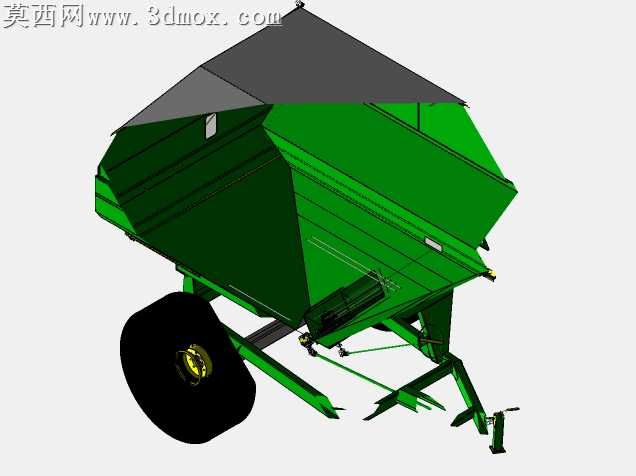

做这个18吨农用转运挂车的模型时，最先敲定的是料斗的容积匹配，毕竟要卡准18吨散装粮食的装载量，不能光靠堆参数算，得考虑实际田间作业时粮食堆积的自然休止角，所以料斗顶部做了微向外扩的斜边，顶盖不是完全平的硬盖板，留了一点柔性覆盖的安装位，毕竟田间作业难免有扬尘和零星降雨，软质篷布盖上去不会因为边角硬棱磨破。

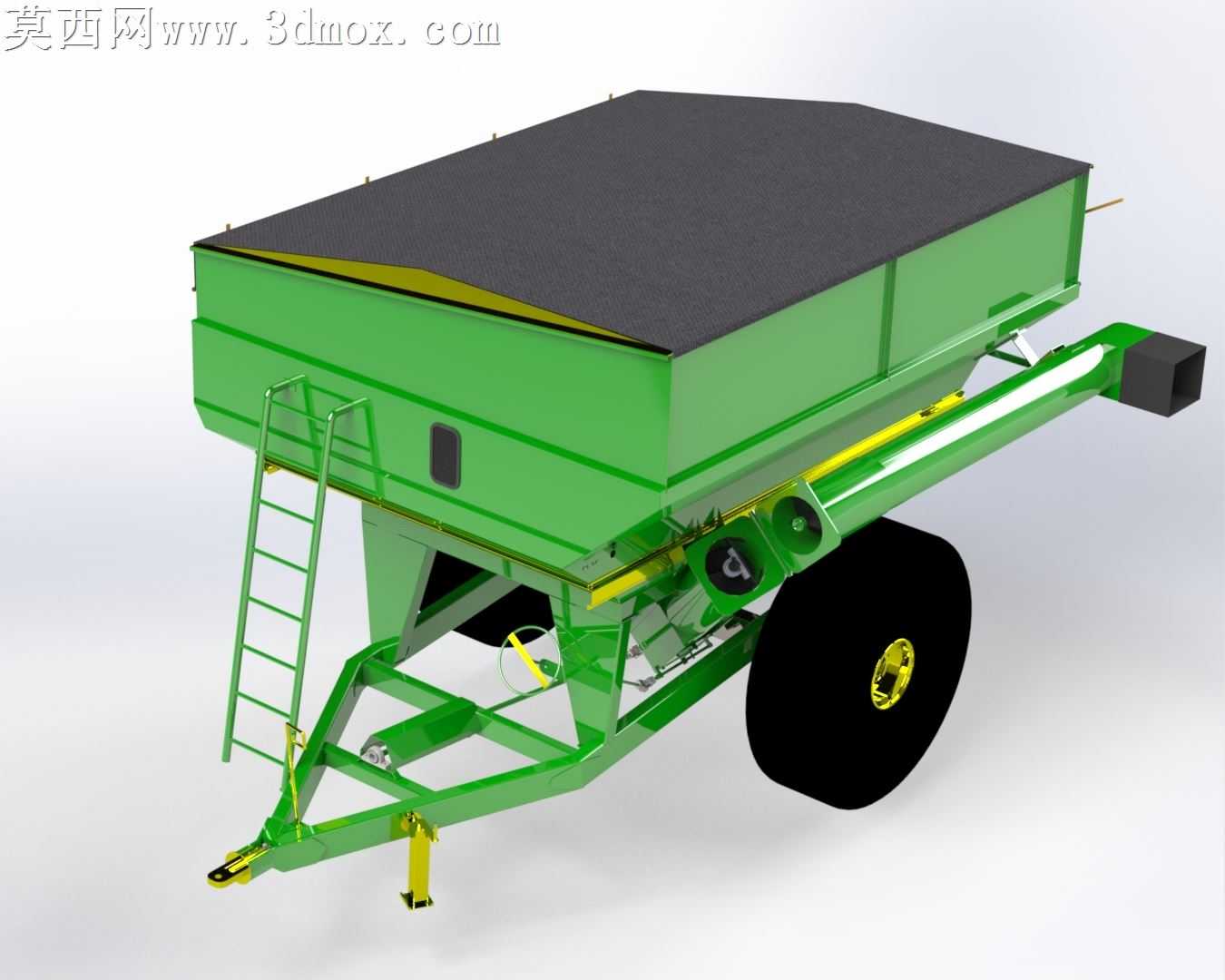

车架部分没搞花里胡哨的异形结构，全是矩形管拼焊的框架，建模的时候特意把牵引梁的长度做了冗余调整，太短的话拖拉机转弯时会蹭到料斗前壁，太长又会让转弯半径变大，小块农田里转不开身。爬梯直接挂在料斗侧前方，不是后期粘上去的装饰件，建模时留了和车架主梁的安装孔位，爬梯的踏步间距特意调窄了两公分，农户穿胶鞋上下的时候不会卡脚。

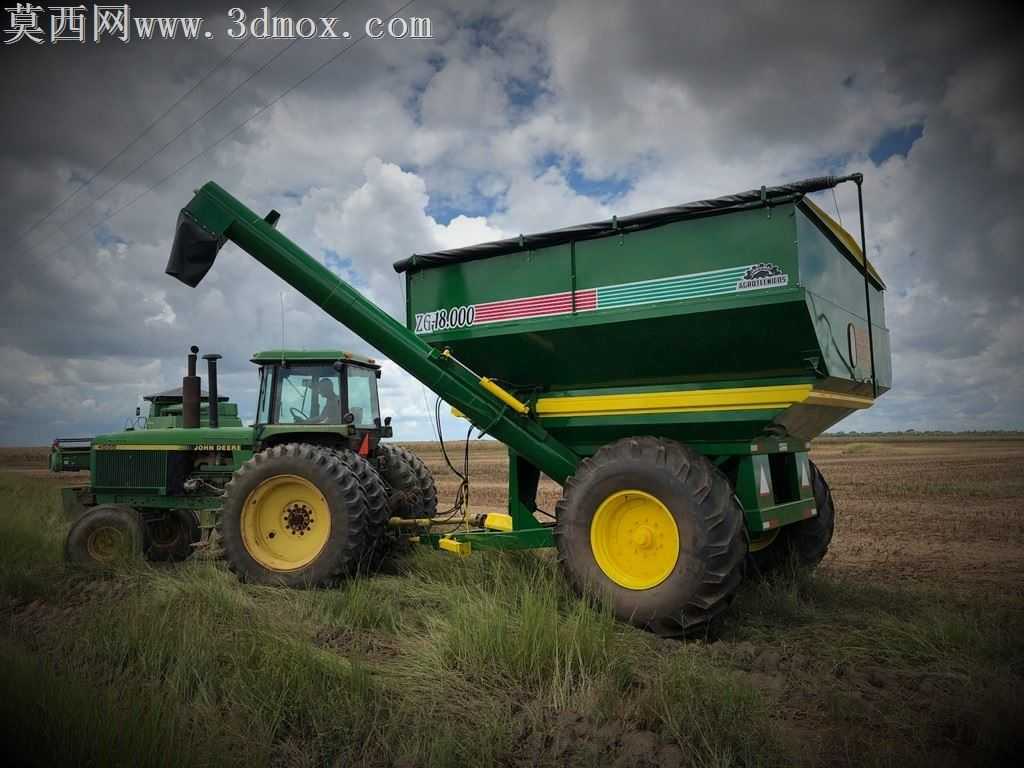

行走轮只做了单轴大直径轮胎，没搞多轴结构，不是偷工减料，是田间非铺装路面的通过性要求，大轮胎的接地比压小，不会在松软耕地里陷车，轮辋的黄色涂装是特意留的识别色，和绿色车身形成强对比，日常检查轮胎松动的时候一眼就能看到固定螺栓的位置。出料口的螺旋输送机构藏在料斗底部，建模时把输送槽的倾斜角度卡到了32度，这个角度下粮食靠自重就能滑到输送器入口，不会在斗底积料残留，输送臂的转动轴位置留了足够的摆动间隙，作业时可以直接对准接粮车的货箱，不用反复挪车对位。

支腿部分做了可折叠的机械支腿，不是液压款，毕竟农用设备要考虑维护成本，机械支腿坏了农户自己拿扳手就能修，支脚垫做了加大的圆盘，停在软土地上不会往下陷。材质调试的时候，车身的绿色特意选了饱和度不高的农机绿，不是亮得晃眼的艳绿色，金属车架部分加了一点点焊接痕迹的凹凸质感，轮胎表面做了细小的泥土污渍纹理，不是干干净净的 showroom 质感，毕竟是天天泡在田里的设备，太干净反而假。顶盖的黑色做了哑光磨砂质感，不会在太阳下反光晃驾驶员的眼睛。

装配的时候特意把所有连接位的螺栓都做了沉头处理，没有突出的棱角，田间作业挂到杂草、树枝也不会勾住扯坏。料斗内壁做了光滑的曲面过渡，没有直角死角，卸粮的时候不会有粮食卡在缝里发霉。整个模型没有多余的装饰件，每一个结构都是冲着实际农用场景的痛点做的，不是摆着看的概念模型，拉去给农机厂做生产参考都能直接拆零件出加工图。
