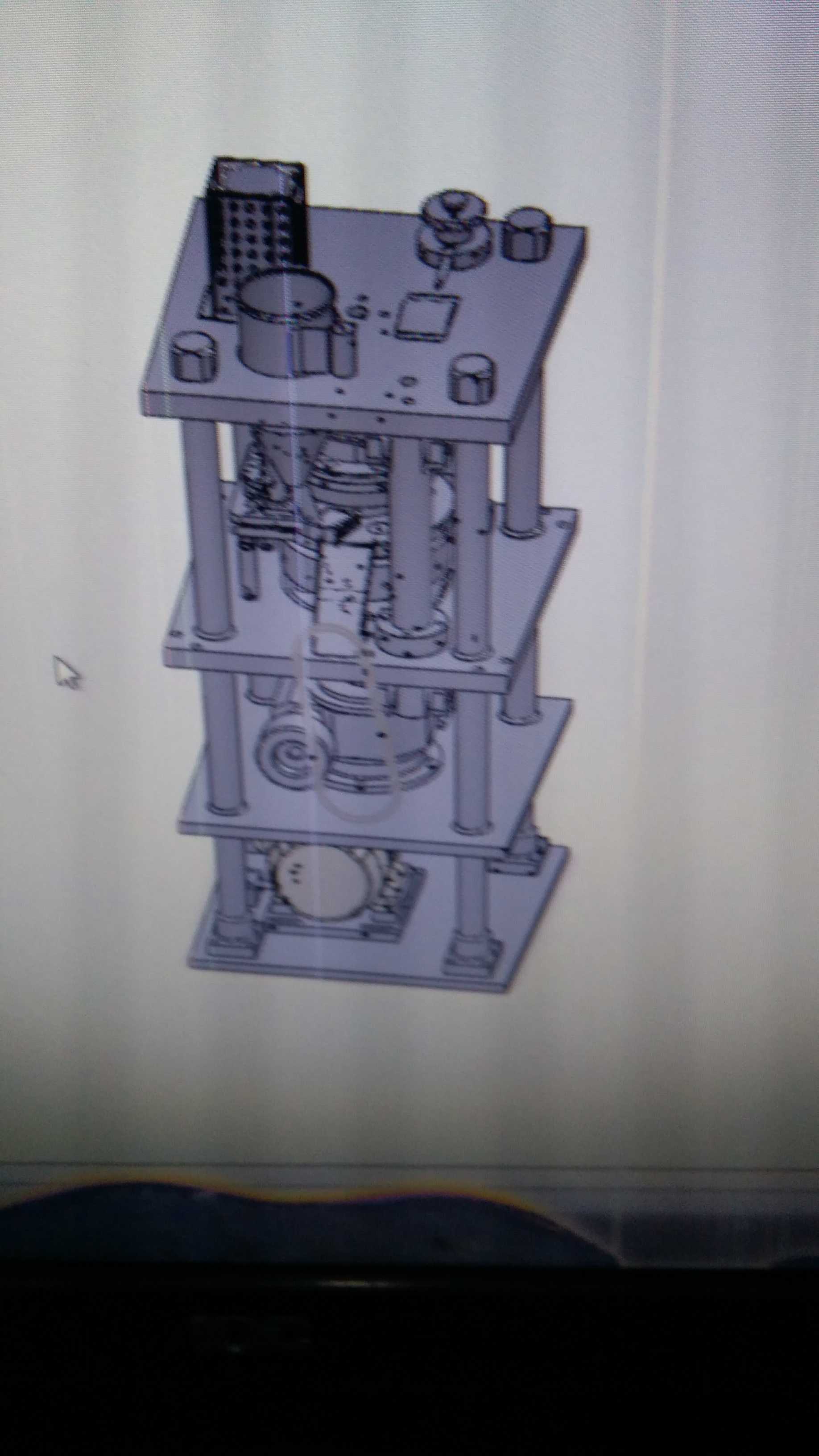

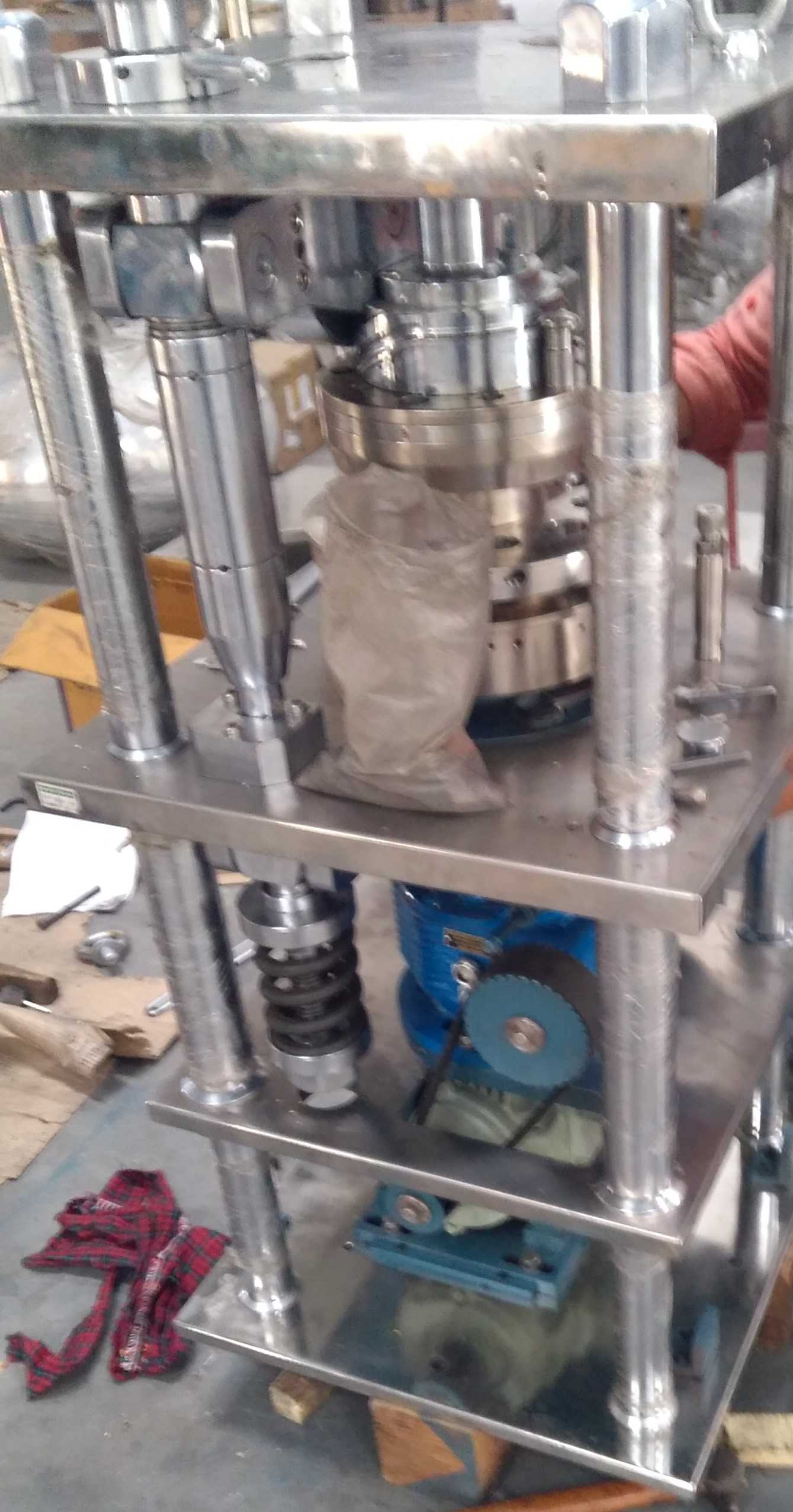

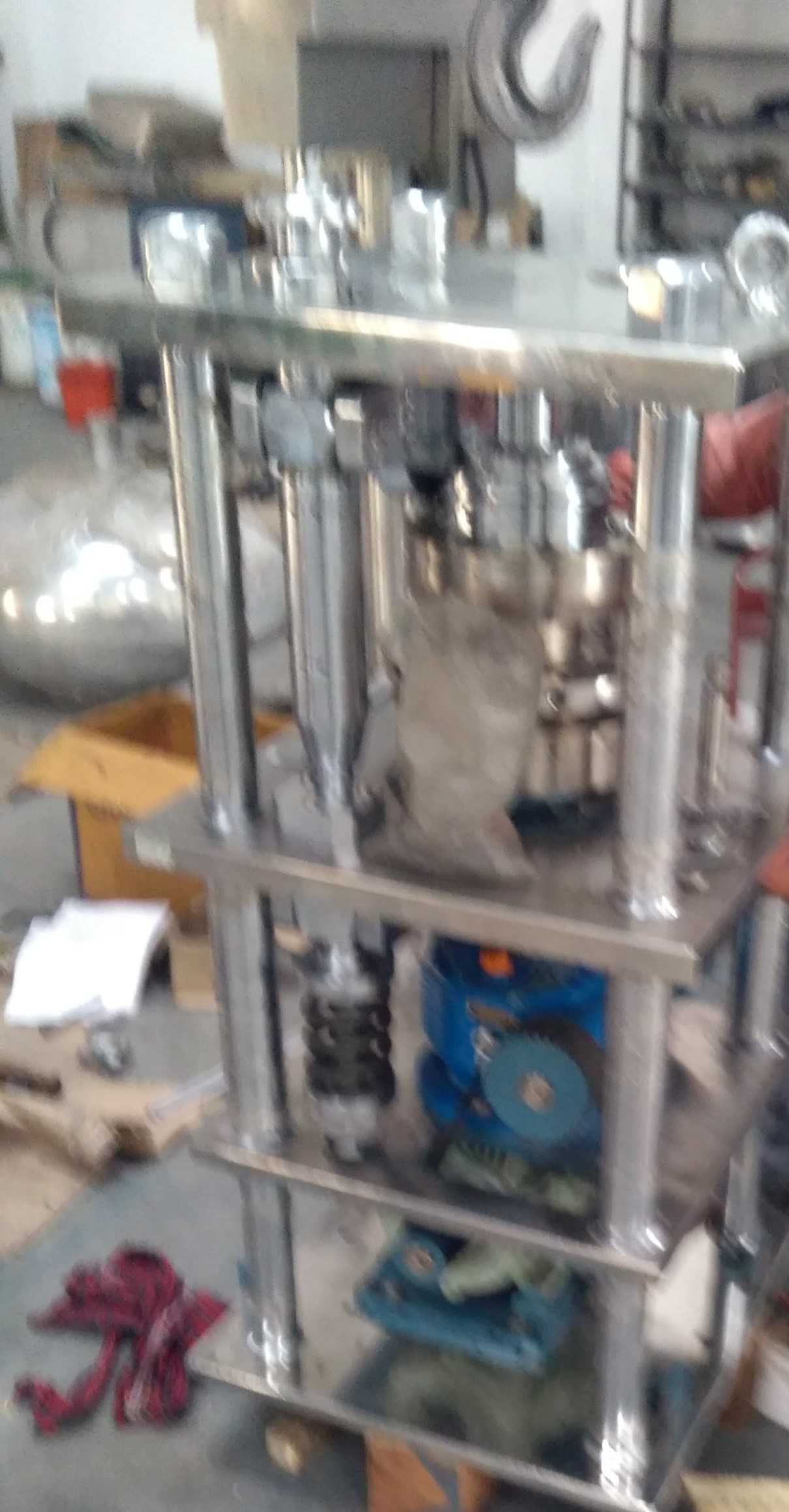

带十六工位转盘的微型压片设备结构

　　同时避免单工位结构反复进退带来的定位误差累积。设备的压合执行单元采用上下对压结构，上压轮与下压轮对应布置在转盘的压合工位两侧，预压轮先对模腔内的物料进行初步压实排出空气，避免主压过程中出现裂片、松片问题，主压轮提供稳定的额定压合力，保证压制成型的片体硬度、密度均匀一致，压轮的压力调节采用线性调节结构，可根据不同物料的成型特性调整压合行程与压力值，适配从中药粉剂、化学药颗粒到特殊功能陶瓷粉、食品压片原料的不同压合需求。转盘的分度驱动采用精密间歇分割器作为核心传动部件，保证每次转动的工位定位精度控制在丝级范围内，避免模腔与压头出现错位啃模的问题，分割器的输入端连接减速驱动单元，转速可根据实际压片工艺需求做无级调整，在口服固体制剂生产、实验室小批量制剂试制、特殊功能压片制品加工场景中，多工位转盘式微型压片设备是兼顾连续作业效率与小场地适配性的核心装备，区别于大型量产压片设备的大占地、高产能设定，这类微型设备的设计核心是在有限安装空间内实现稳定的连续压片作业，适配小批量多批次的生产需求。从结构布局来看，该设备采用立式排布逻辑，核心作业单元围绕十六工位转盘做圆周分布，转盘作为核心载具，每个工位对应独立的模腔定位结构，作业过程中转盘做间歇式分度转动，依次完成填料、定量、预压、主压、出片、清模的全流程工序，相比单工位往复式压片结构，多工位转盘的设计将各工序的作业时间进行重叠，大幅提升单位时间内的压片产出效率，

　　对应不同物料的保压时间要求，对于流动性差、需要较长保压时间的物料，可降低转盘转速延长保压时长，对于流动性好、易成型的物料可提升转速提高作业效率。设备的填料单元布置在转盘的上料工位，采用栅格料斗配合定量加料结构，加料过程中随着转盘转动，模腔经过料斗下方时完成填料，多余的物料被刮料板刮平，保证每个模腔内的填料量一致，从根源上控制片重差异在合格范围内，刮料板采用耐磨非金属材质，避免刮削过程中产生金属碎屑混入物料，符合制药、食品加工的卫生要求。出片工位布置在压合工位的下游，下冲头在凸轮轨道的驱动下向上顶出，将压制成型的片体顶出模腔表面，随后由拨片机构将片体导入出料溜槽，完成成品输出，出片位置设置有检测单元，可识别缺片、裂片情况，

　　出现异常时及时触发停机信号，避免不合格品流入后续工序。从安装边界来看，该微型压片设备的整体占地尺寸控制在小范围区间，整机高度适配常规实验室操作台、小型生产车间的工位布置，不需要额外做大型设备基础硬化，底部设置可调支撑脚，可根据安装地面的平整度调整设备水平度，保证转盘转动过程中无偏载晃动。设备的外围设置有透明防护围挡，既可以观察内部作业状态，也可以避免作业过程中物料飞溅、人员误触运动部件的安全风险，围挡采用快拆结构，日常清场、更换模具时可快速拆卸，不需要额外工具辅助。在设备的维护设计上，所有与物料接触的部件都采用快装连接结构，压头、模腔、料斗、刮料板都可以快速拆卸清洗，满足不同批次生产之间的清场要求，避免交叉污染，

　　传动部位的润滑点采用集中引出设计，加注润滑脂时不需要拆解外围护板，日常维护操作便捷。这类微型多工位压片设备除了常规的制药行业片剂生产外，还可应用于食品行业的奶片、糖果压片，日化行业的泡腾片、洗涤块压制成型，以及实验室新材料配方的压片试制场景，相比大型生产设备，其换模成本低、调试周期短，小批量生产时的能耗与物料损耗更低，针对小批量定制化的压片生产需求有极强的适配性。设计过程中需要重点关注转盘的平面度与平行度公差，若转盘平面存在翘曲，会导致各工位的压合深度不一致，最终造成片重差异、硬度不均的问题，同时压轮的同轴度、凸轮轨道的曲线平滑度也直接影响设备运行的稳定性，曲线设计不合理会导致冲头运动过程中出现刚性冲击，不仅会产生较大的运行噪音，还会加速冲头与凸轮的磨损，缩短设备使用寿命。
