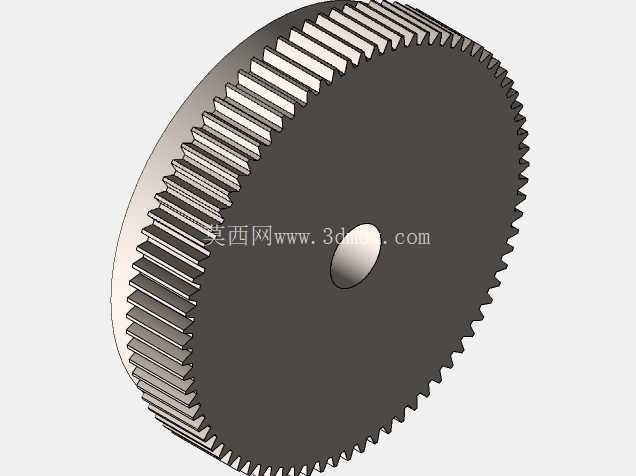

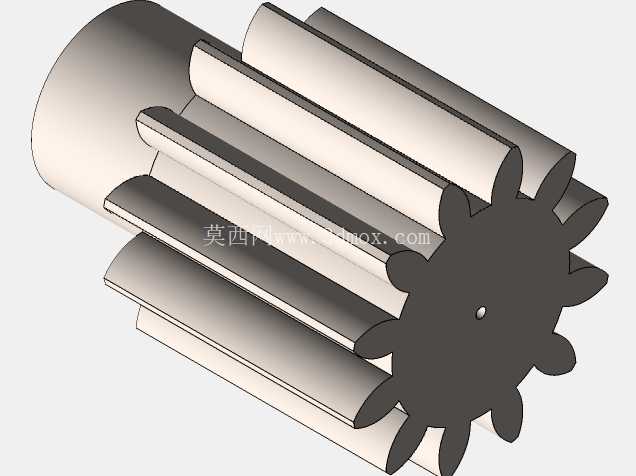

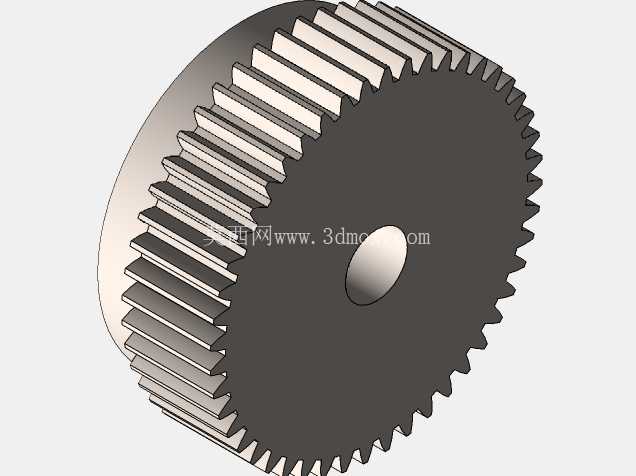

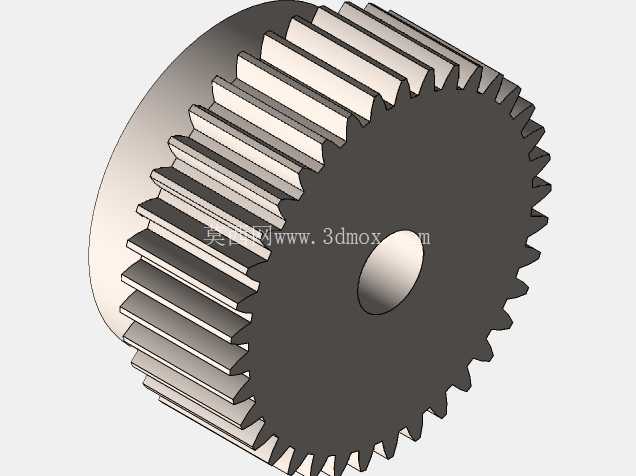

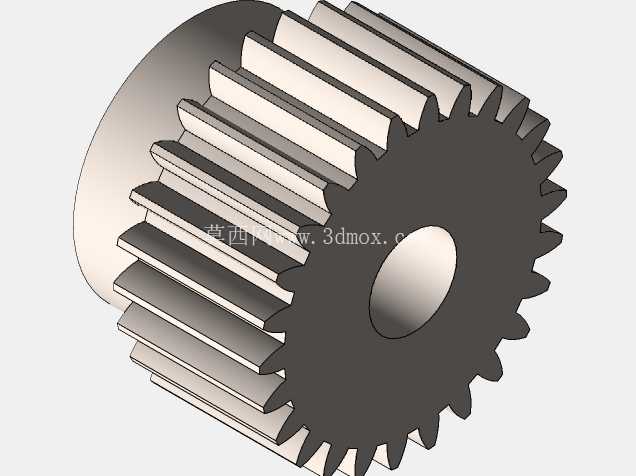

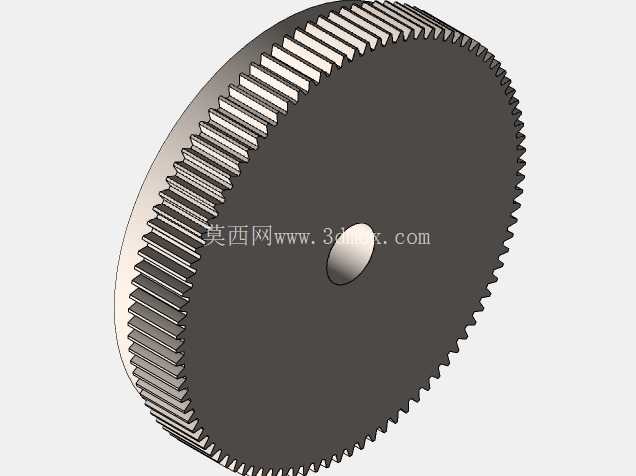

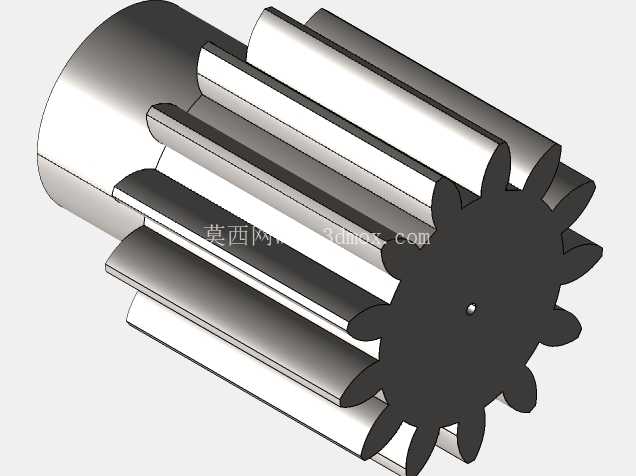

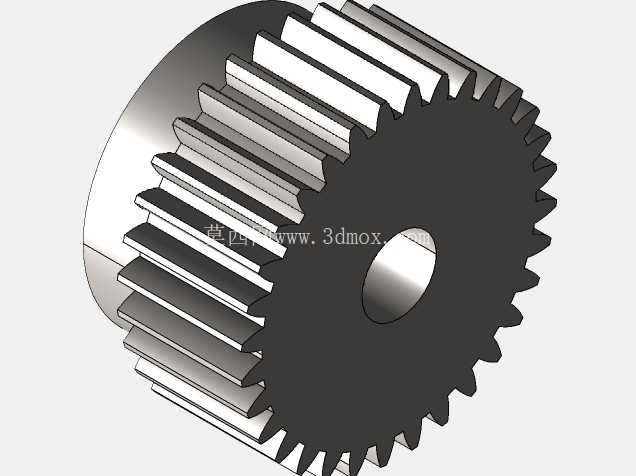

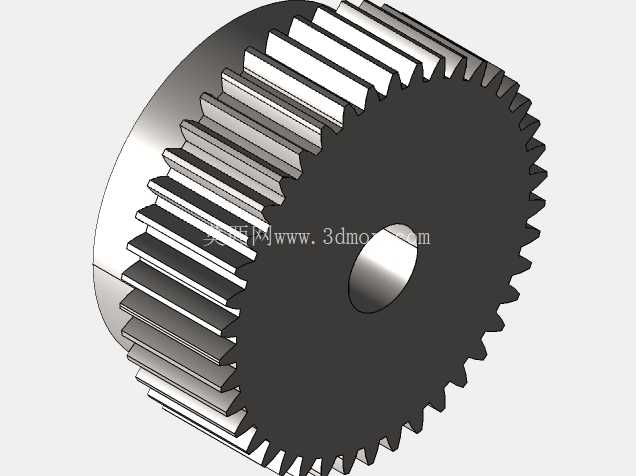

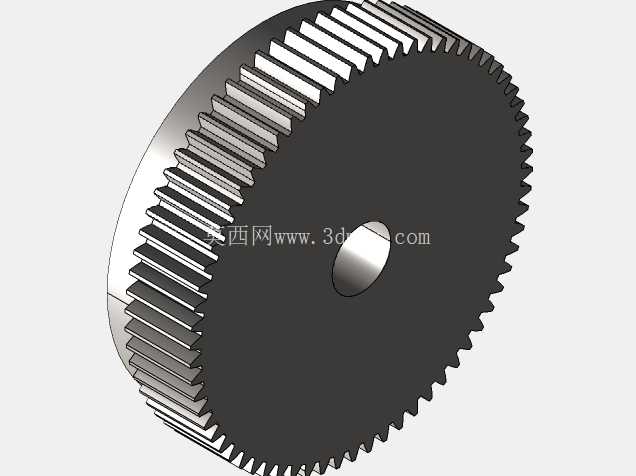

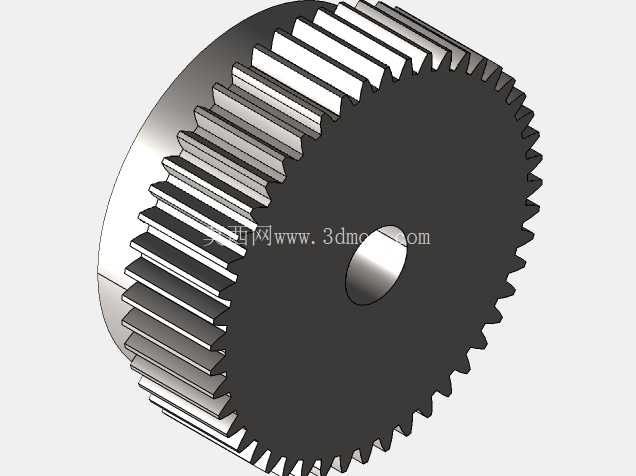

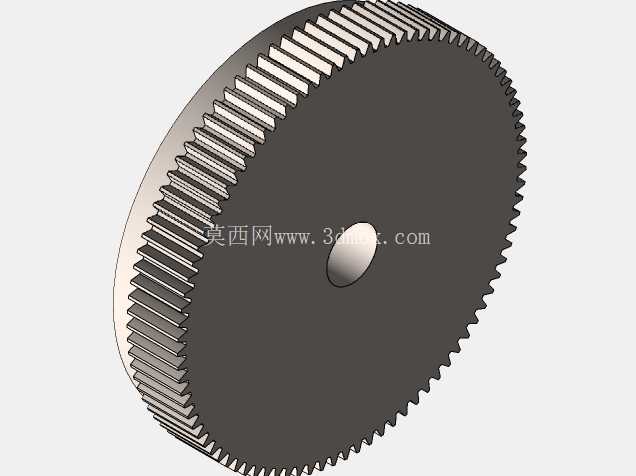

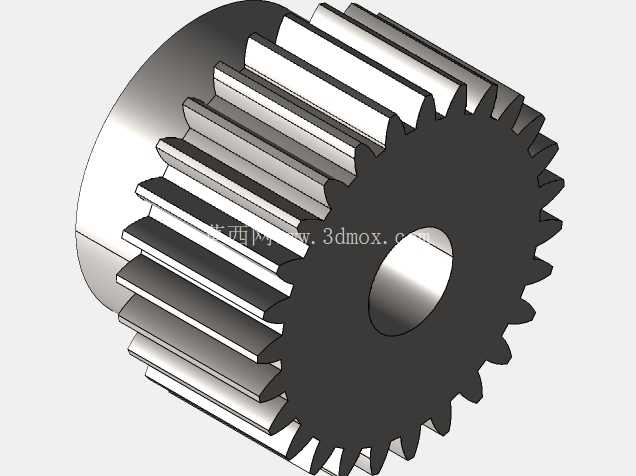

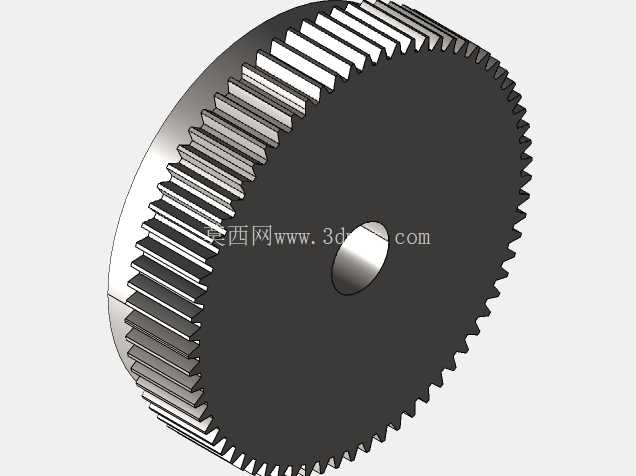

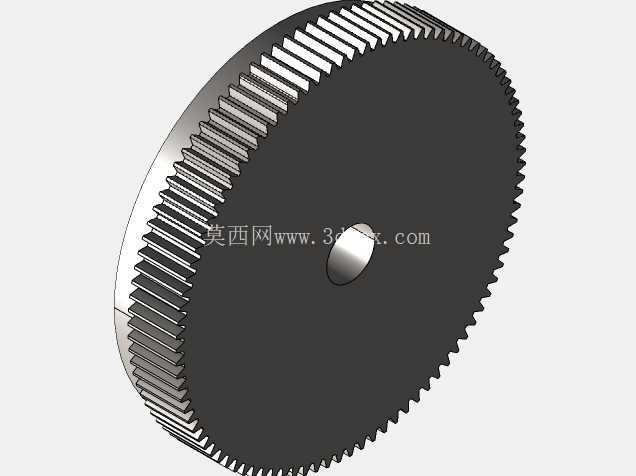

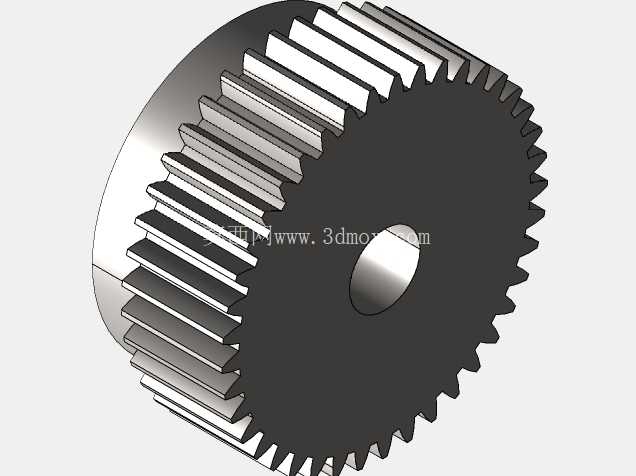

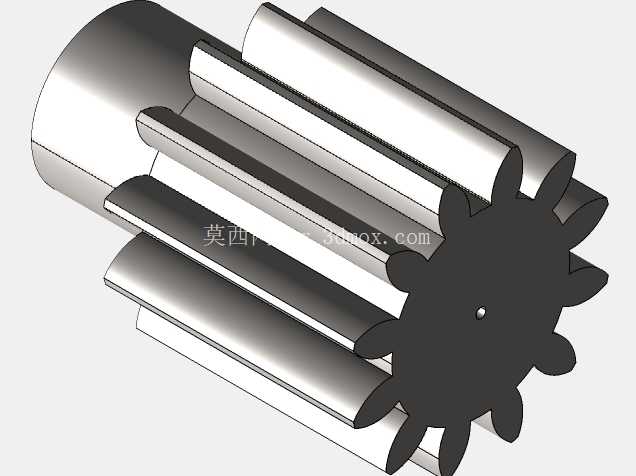

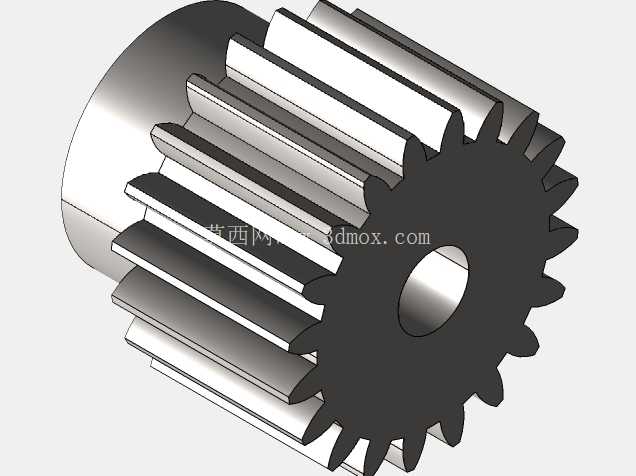

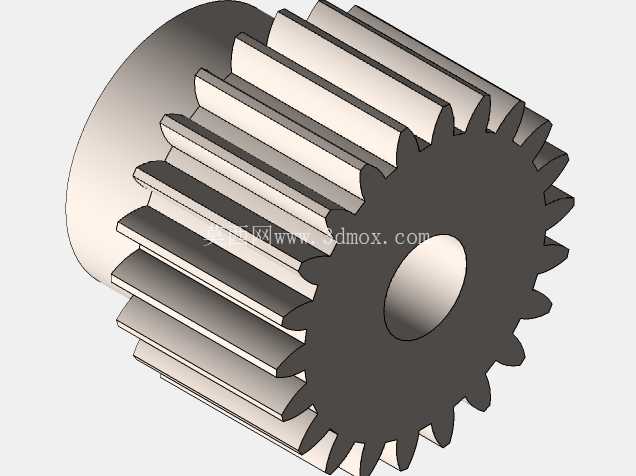

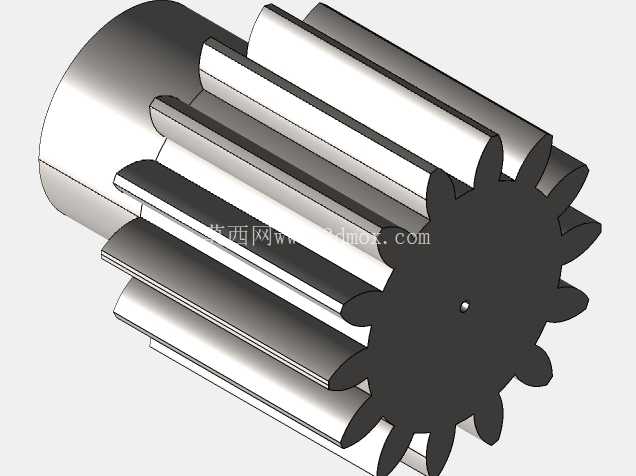

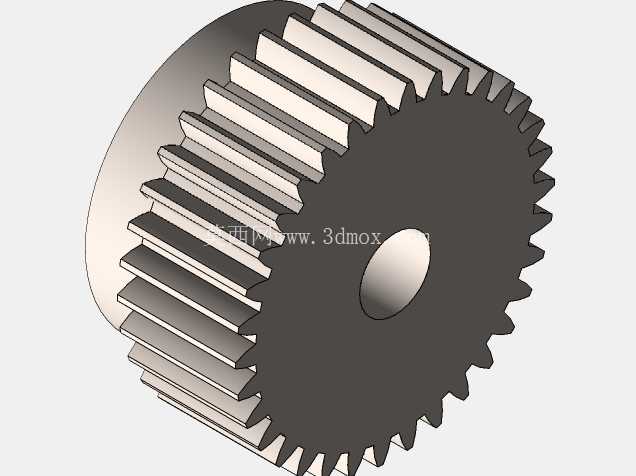

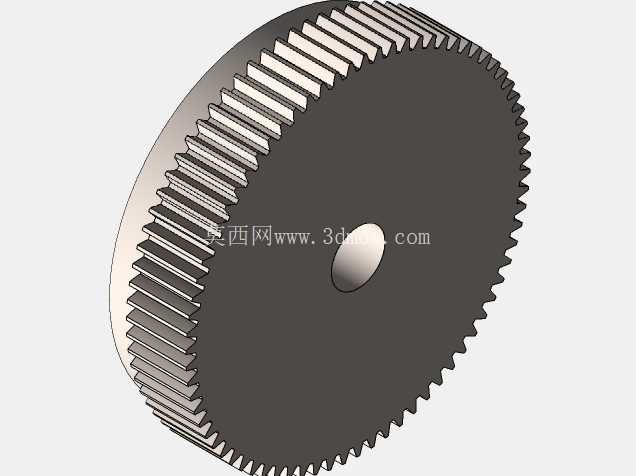

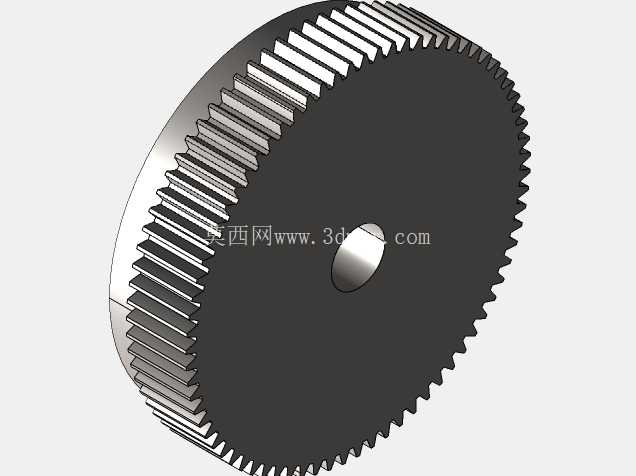

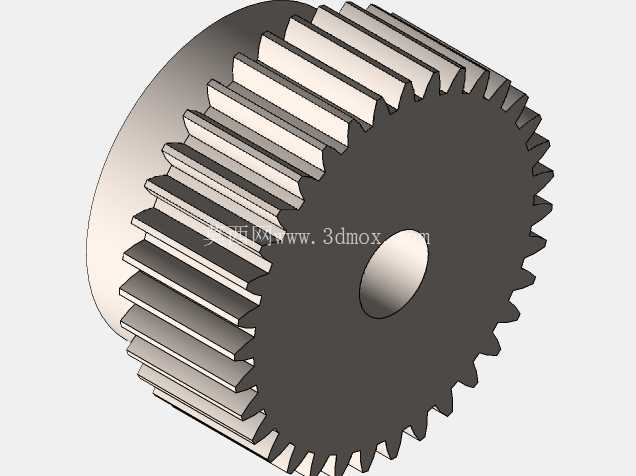

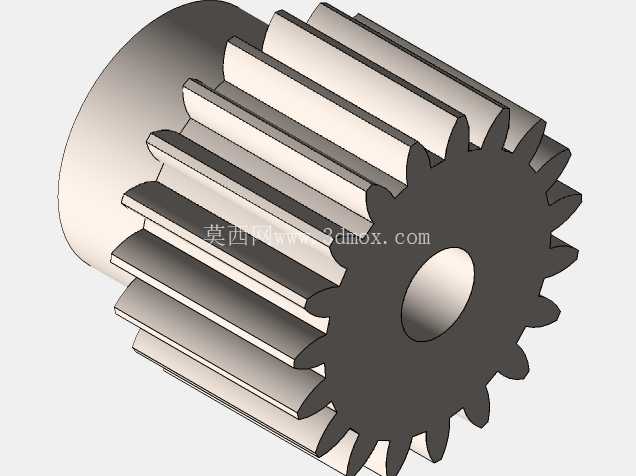

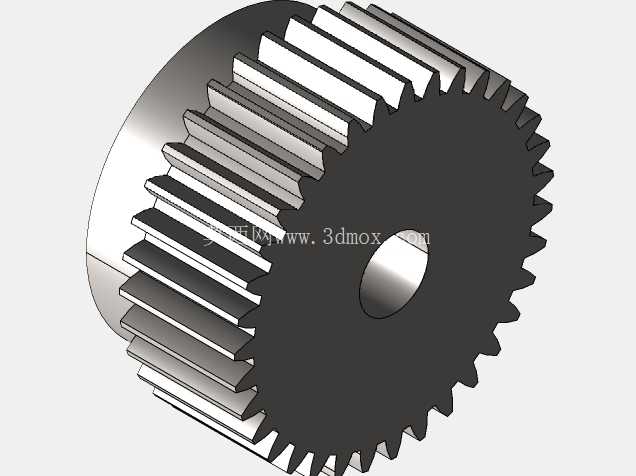

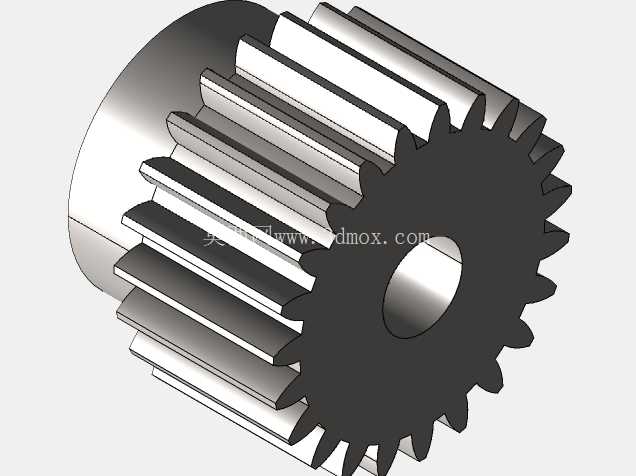

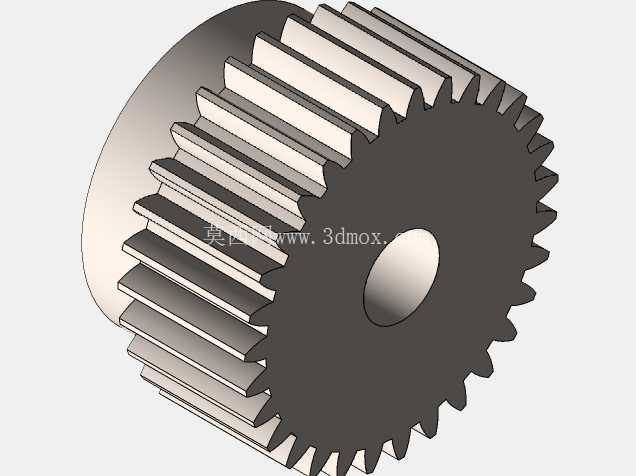

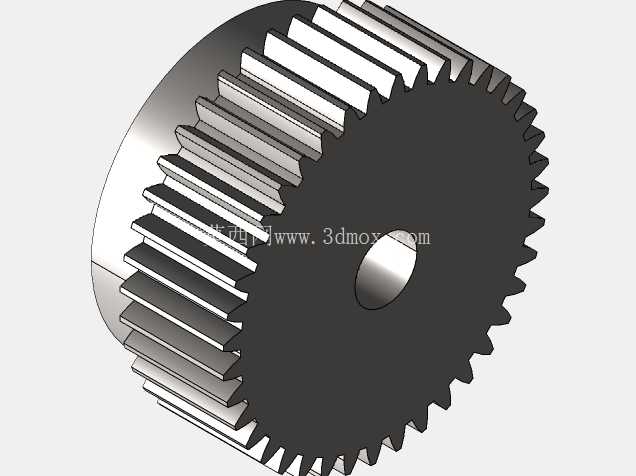

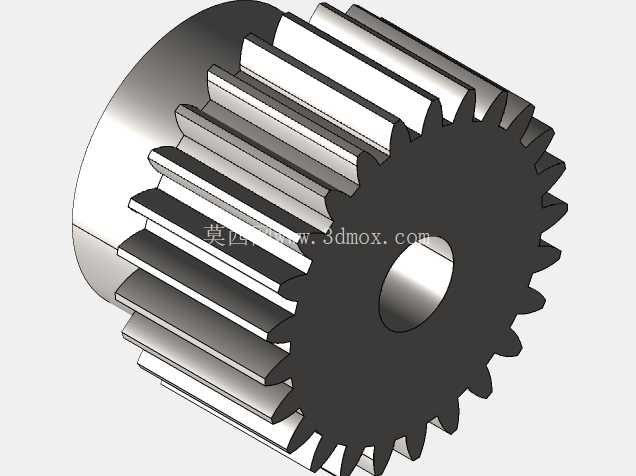

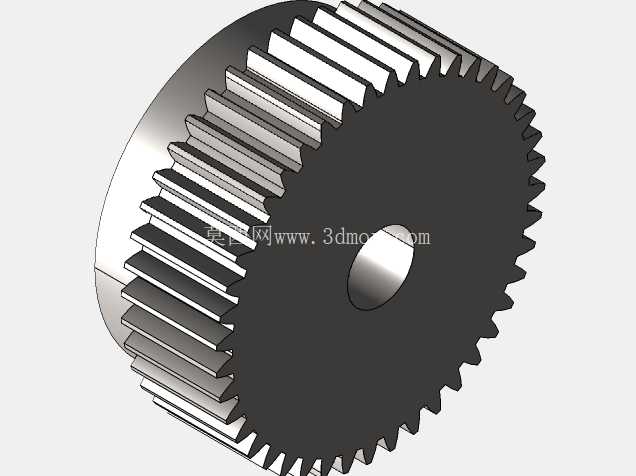

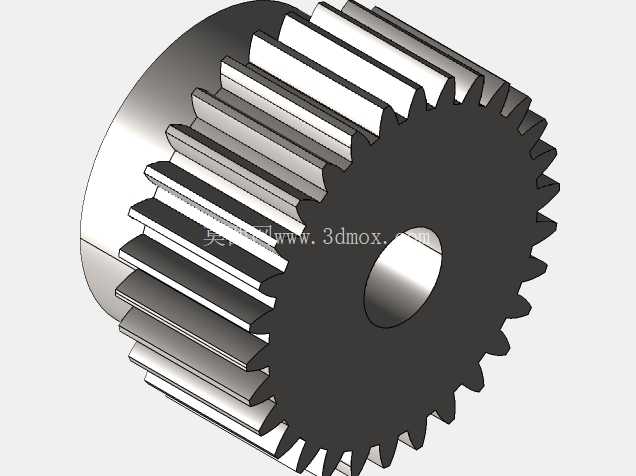

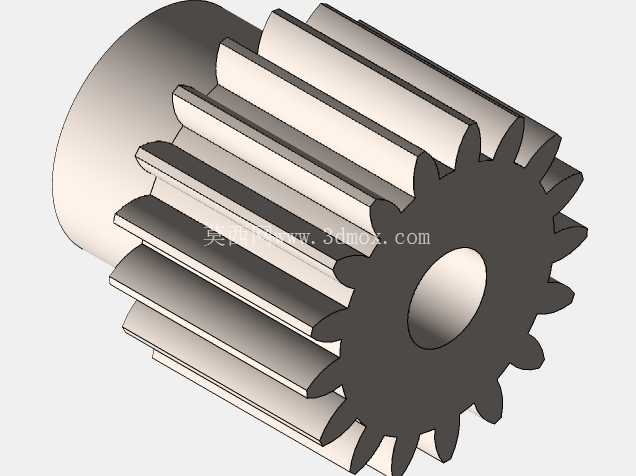

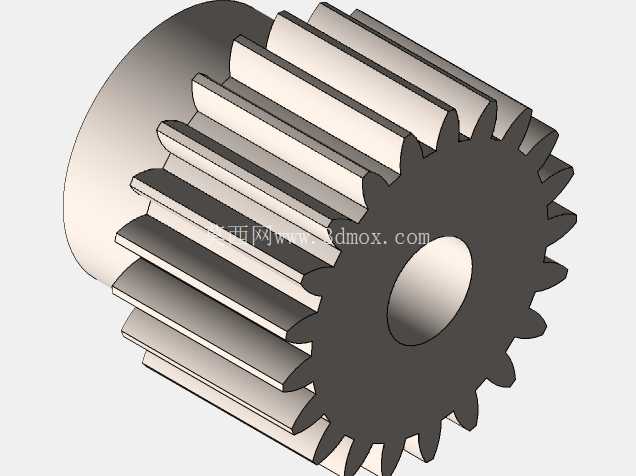

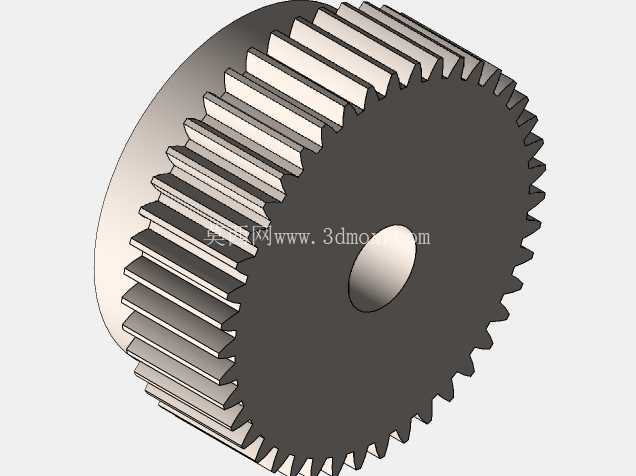

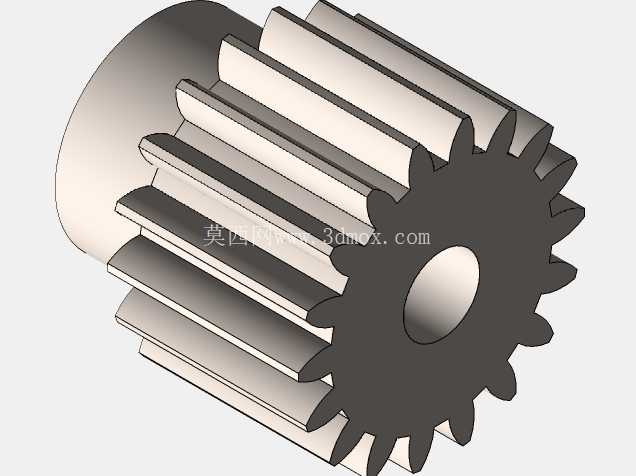

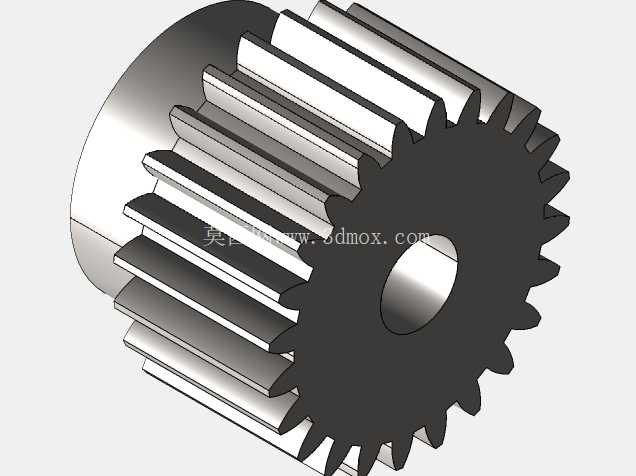

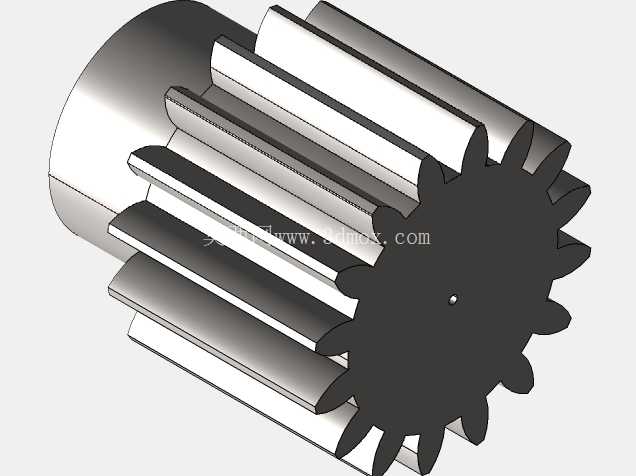

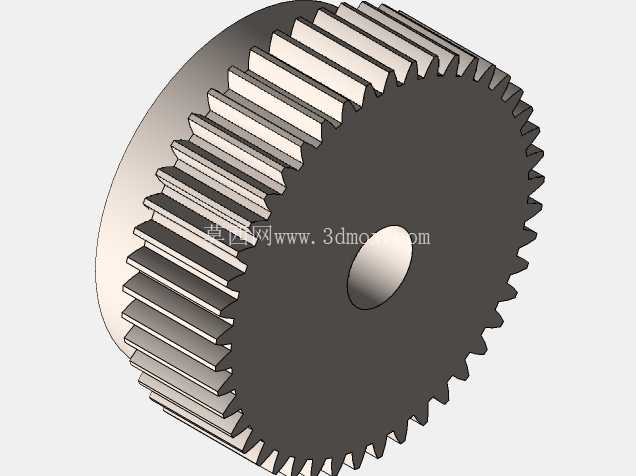

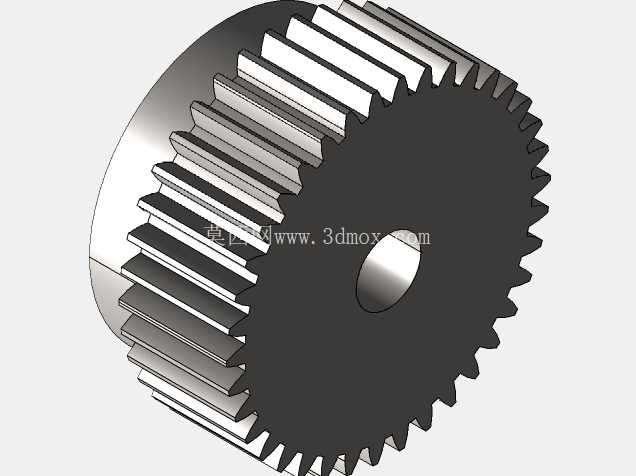

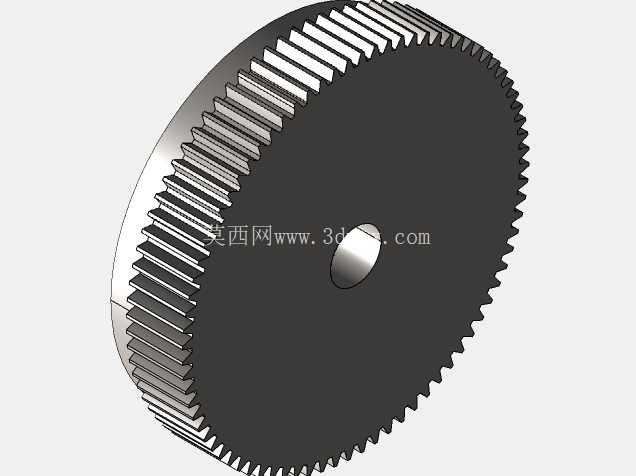

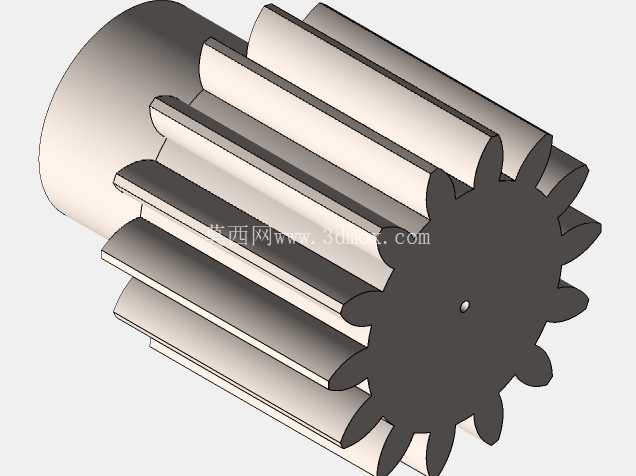

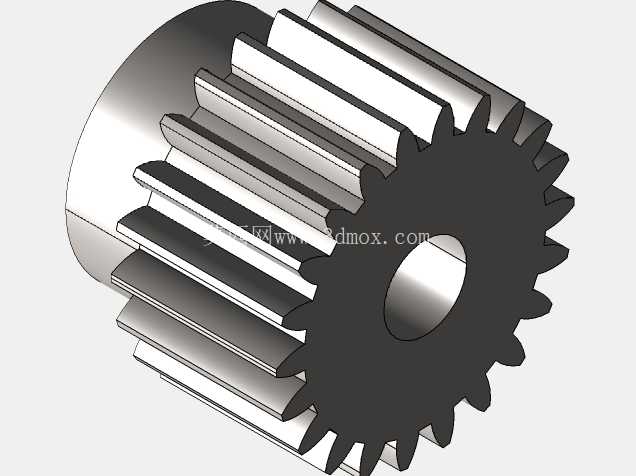

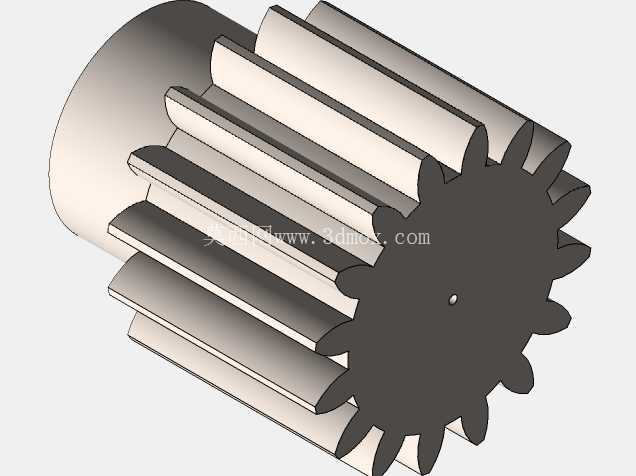

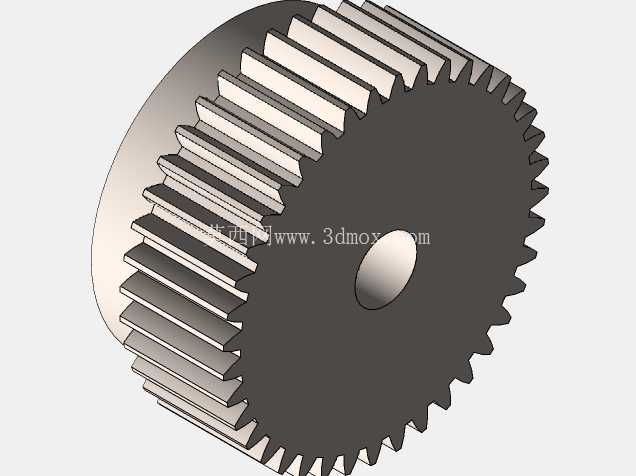

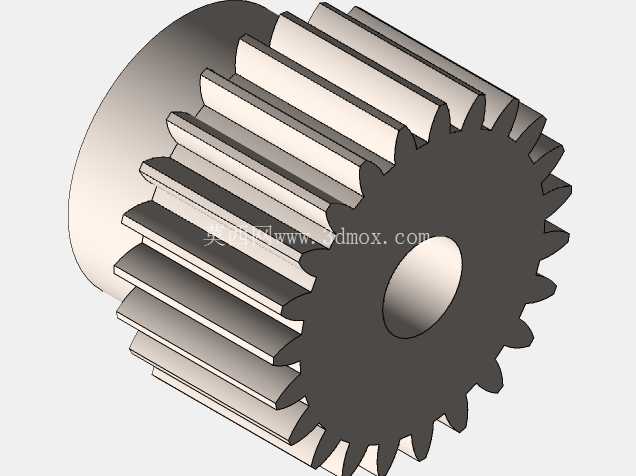

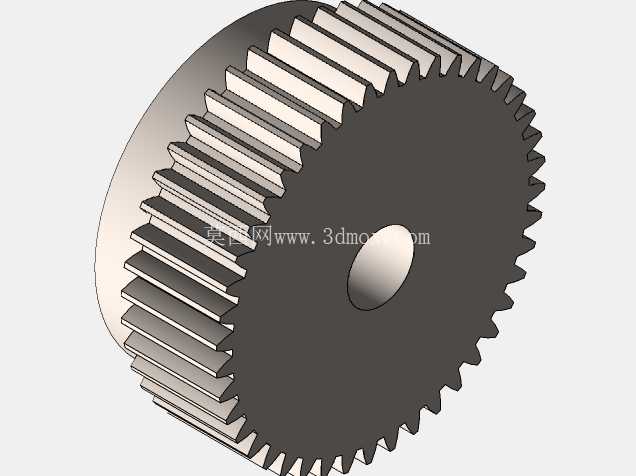

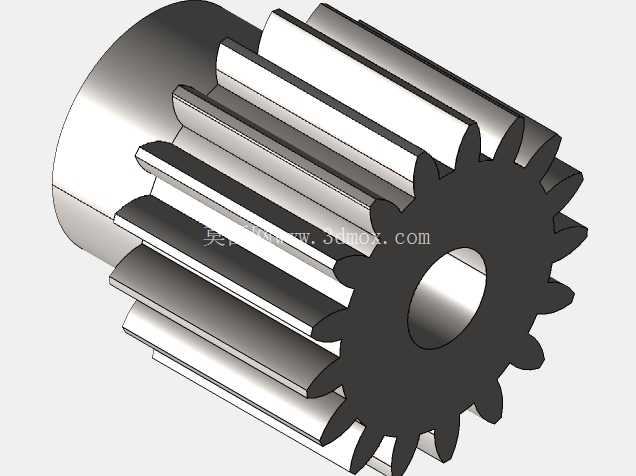

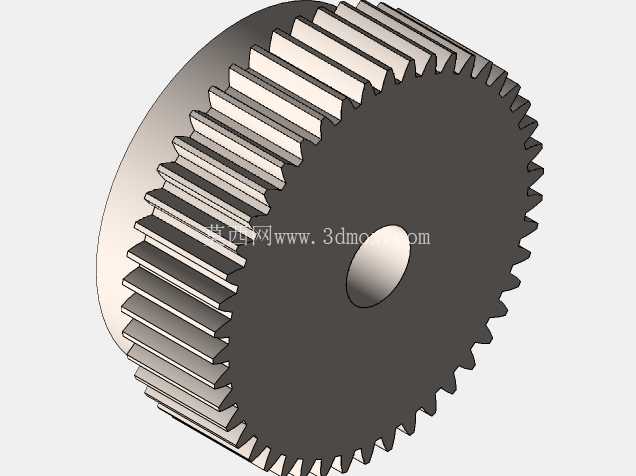

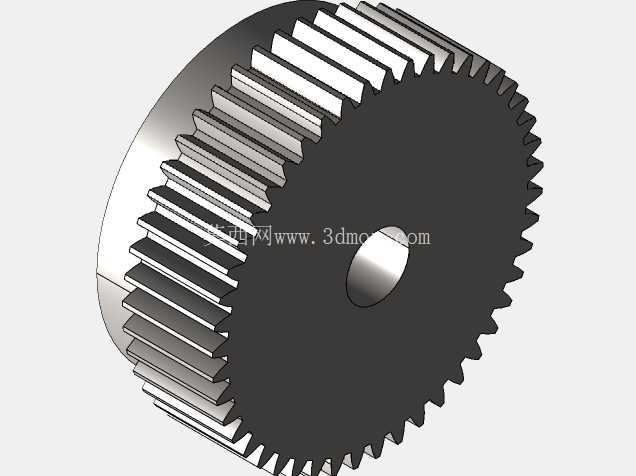

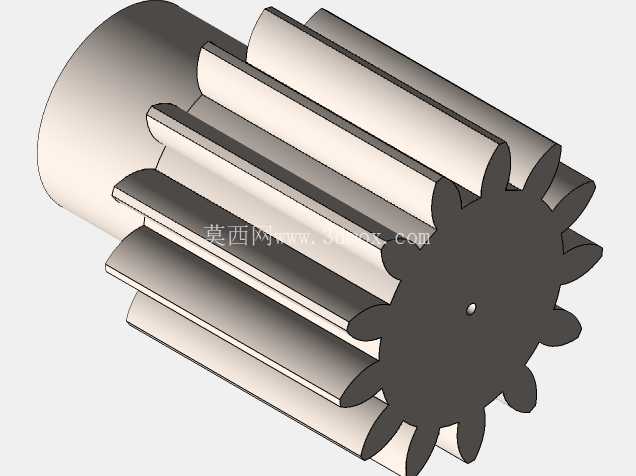

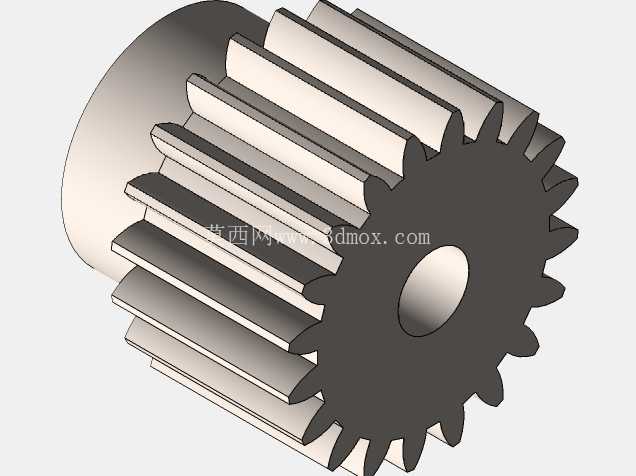

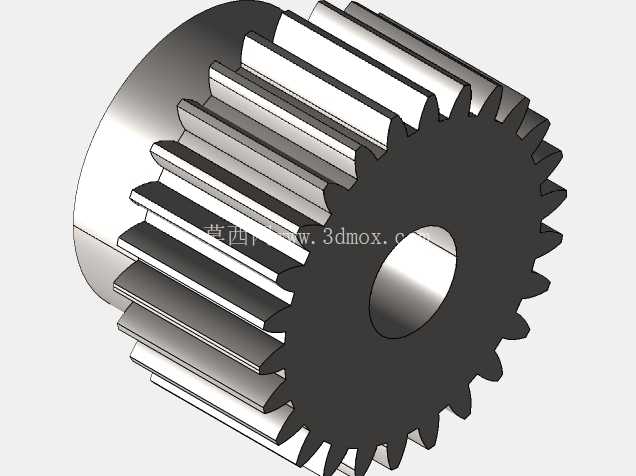

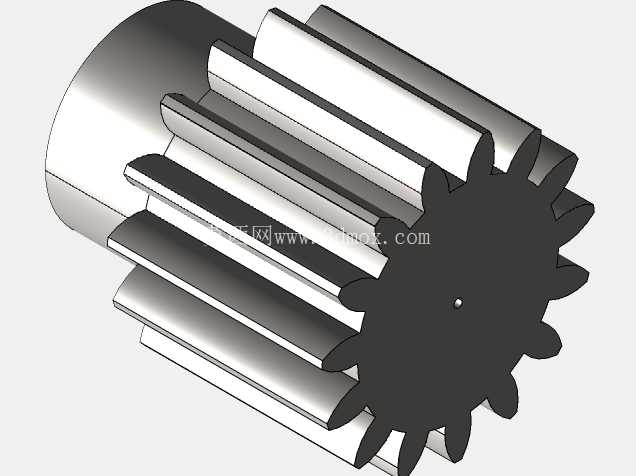

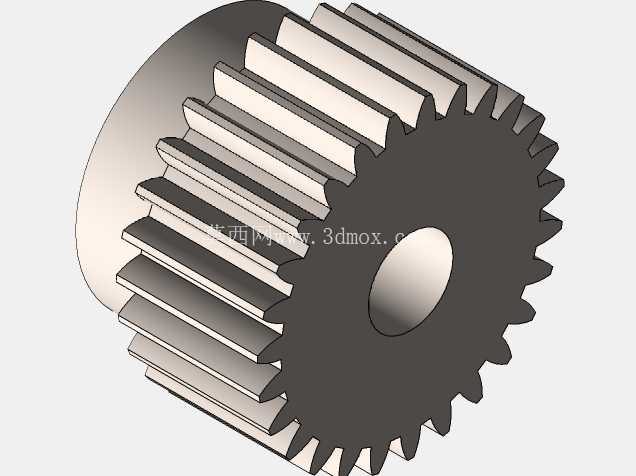

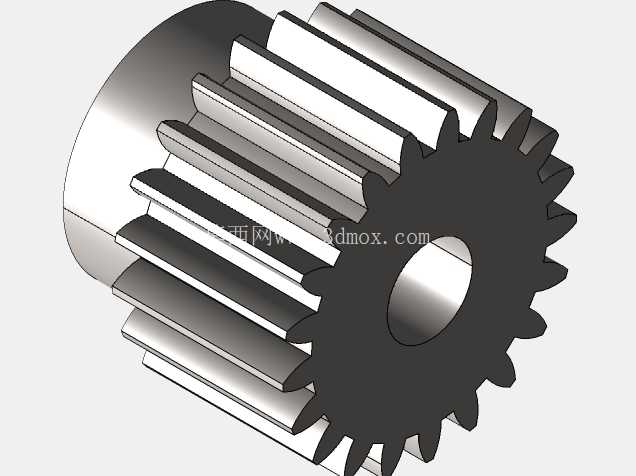

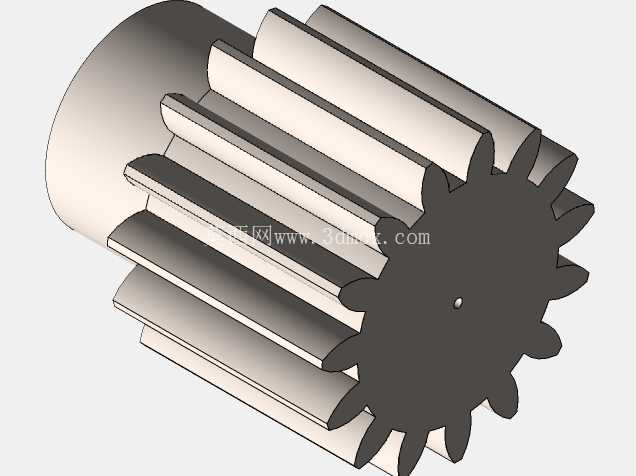

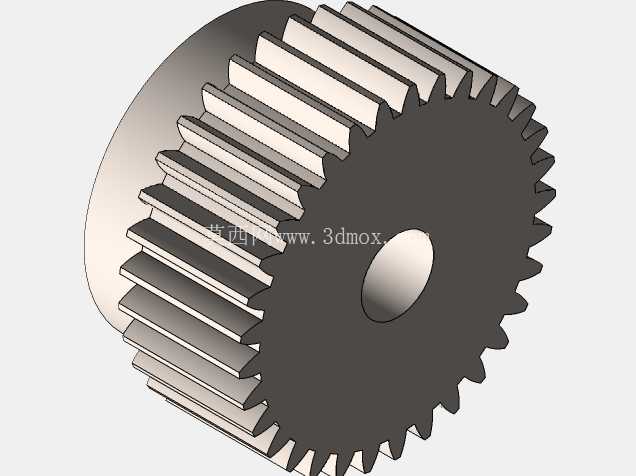

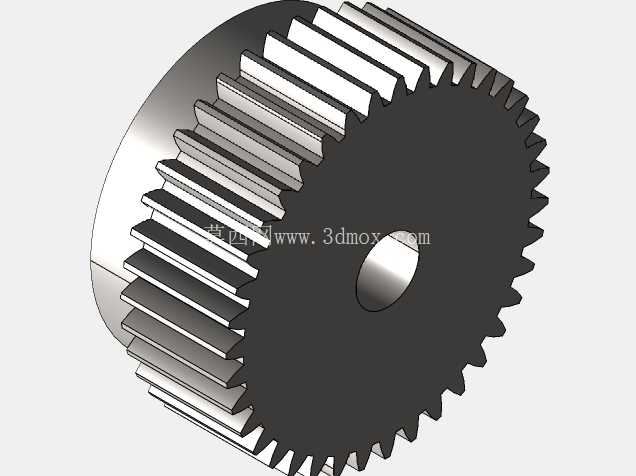

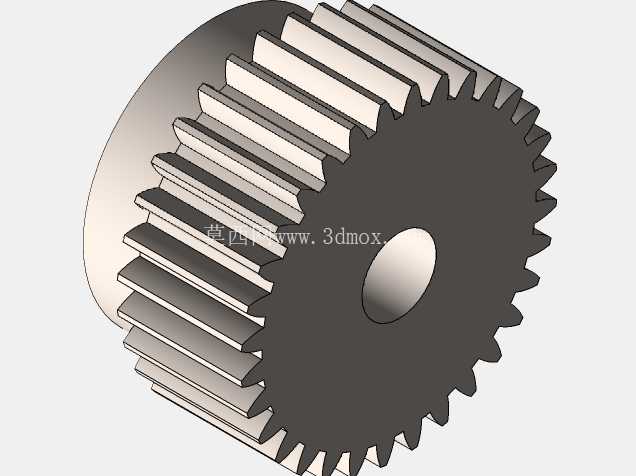

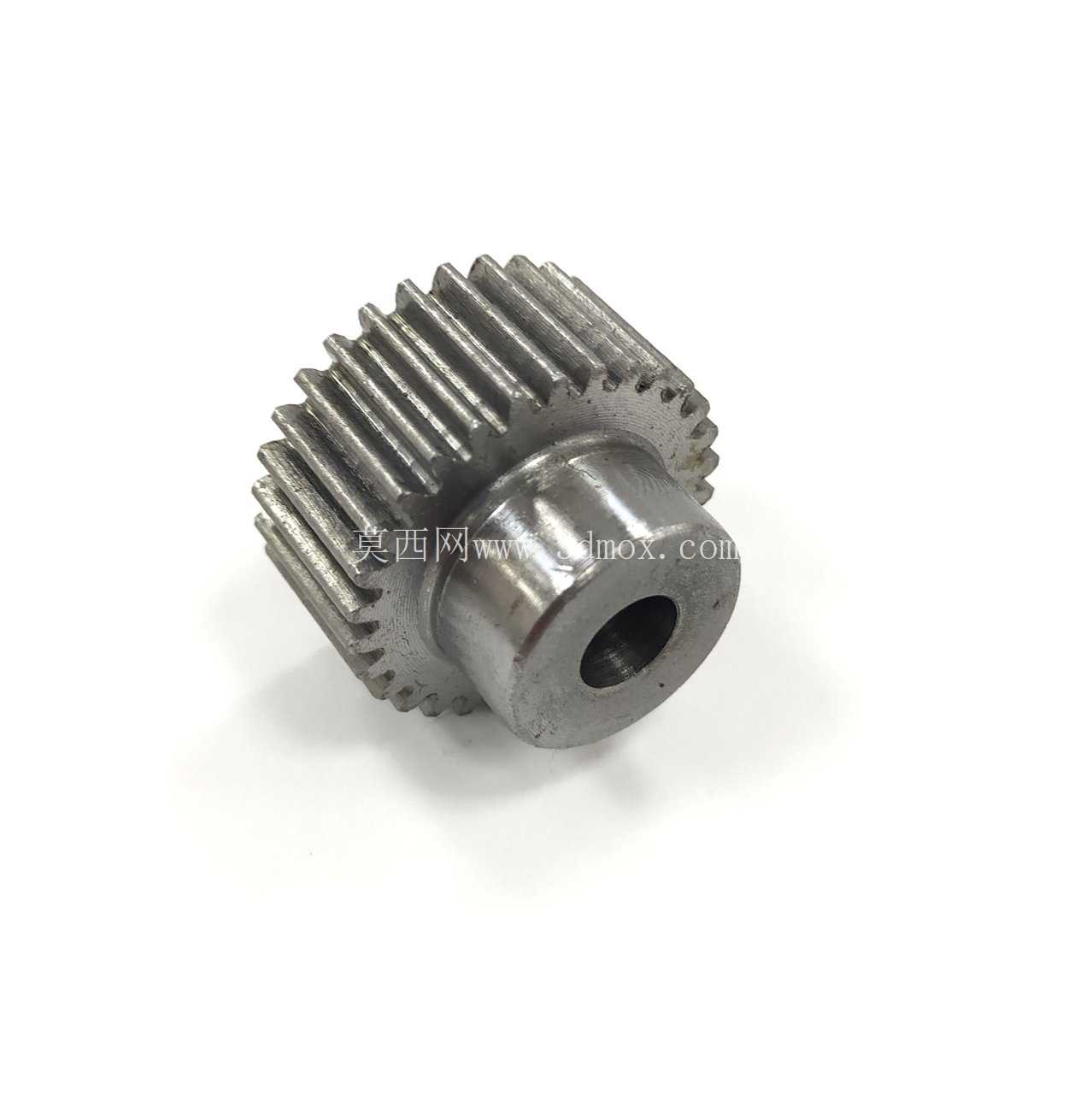

模数1.5渐开线直齿圆柱齿轮传动构件

　　这款模数1.5的直齿圆柱齿轮，是机械传动系统里应用极广的基础传动构件，日常在轻工输送设备、小型自动化装配线、桌面级数控进给机构、精密检测仪器的传动链路里都能见到它的身影，核心作用是在平行轴之间传递恒定转速比的旋转扭矩，相比带传动、链传动，它的传动精度更高，瞬时传动比波动极小，不会出现打滑、跳齿的问题，适合对传动同步性有要求的工位。从实际选型适配的角度看，这类小模数齿轮常被用在载荷不大但传动精度要求较高的场合，比如小型包装设备的送料辊驱动、3D打印设备的挤出机构传动、精密实验台的位移调节组件，还有部分小型农机的辅助传动链路里，因为模数小，单齿承载的载荷有限，不会用在重载冲击的工况里，更多是承担中低转速、平稳传动的功能。

　　设计这类齿轮的时候，首先要匹配安装轴的配合公差，齿轮内孔与传动轴的配合一般选过渡配合，保证周向固定不打滑，同时方便拆装维护，齿宽的设定要结合传动扭矩计算，过窄会导致齿面接触应力过大过早磨损，过宽则会增加不必要的转动惯量，还容易因为轴的挠曲变形出现齿向载荷分布不均的问题。齿形采用标准渐开线齿廓，压力角取通用的20度，齿顶高系数、顶隙系数都按标准直齿轮参数设定，保证和同模数的标准齿轮、齿条都能正确啮合，不需要额外修形就能满足常规工况的使用要求。

　　从安装边界来看，齿轮的轴向定位靠轴肩和轴用挡圈实现，径向定位通过平键传递扭矩，安装时要保证两啮合齿轮的轴线平行度在公差范围内，否则会出现单侧齿面磨损加剧、传动噪音变大的问题，齿侧间隙要根据使用工况调整，精密传动场景下侧间隙要控制在较小范围，避免反向传动出现空程，有正反转频繁切换的工位还要对齿面做硬化处理，提升齿面的耐磨性能。实际建模过程中，齿廓的生成是核心环节，先通过渐开线方程生成单个齿的齿廓曲线，再阵列得到全部轮齿，齿根部分做圆角过渡，避免应力集中导致断齿，齿轮端面的倒角是为了安装时方便导入啮合位置，也能去除加工毛刺避免划伤装配人员。

　　这类齿轮的加工一般采用滚齿或者插齿工艺，精度等级选7到8级就能满足大部分普通传动场景的需求，如果是用在精密进给机构里，还需要做磨齿工序提升齿形精度，降低传动误差。日常维护中要注意齿面的润滑，中低速工况用润滑脂定期涂抹即可，高速工况则要采用润滑油喷淋润滑，避免齿面干磨导致点蚀、胶合失效，定期检查齿面磨损情况，当齿厚磨损量超过原齿厚的10%时就需要更换，避免出现断齿卡滞损坏整条传动链路。在装配调试时，要先手动盘车检查啮合情况，确认没有卡滞、异响后再空载运行一段时间，观察齿轮的温升和振动情况，确认无异常后再加载运行，很多现场出现的齿轮早期失效问题，都和安装时轴线不对中、侧隙调整不当有直接关系，并不是齿轮本身的设计或加工问题。
