黄色镂空网格塑料周转储物筐结构设计

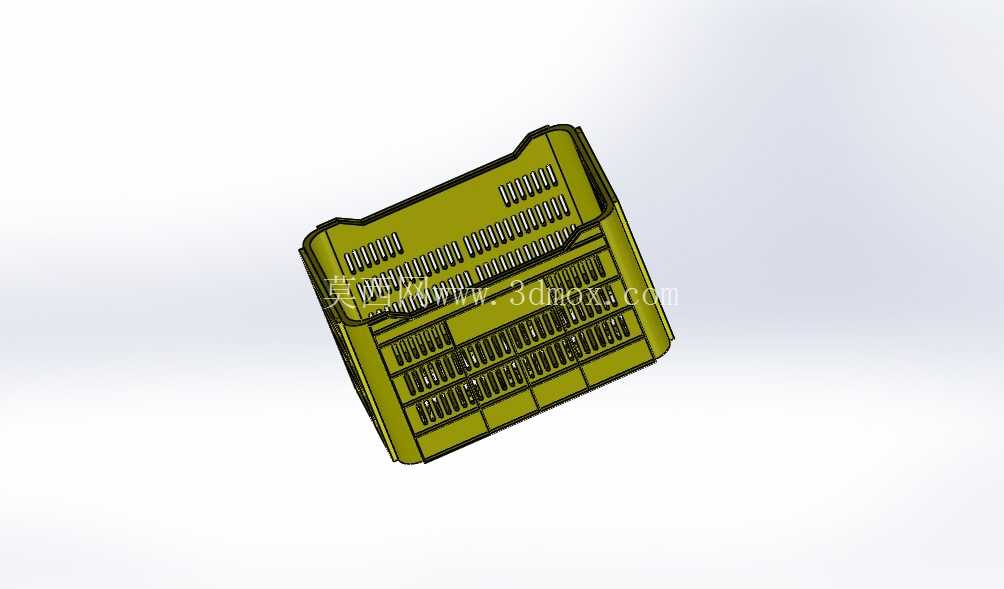

这款塑料储物周转筐的三维结构，是面向仓储周转、车间物料暂存、商超货品陈列等场景设计的注塑类承载容器，整体采用半开放式筐体结构，外形尺寸控制在55cm×35cm×37.5cm，这个尺寸边界是经过多场景适配验证的：既可以适配标准仓储货架的层板分格尺寸，单层货架可并排摆放2个同规格筐体，充分利用货架纵深与宽度空间；也能匹配常见手动液压搬运车的托盘分格，整托堆叠时不会出现超出托盘边界的悬空风险，同时人工搬运时，35cm的宽度刚好适配成年人双臂环抱的发力间距，单人搬运满载筐体时不会出现手臂过度外展的发力劳损问题。

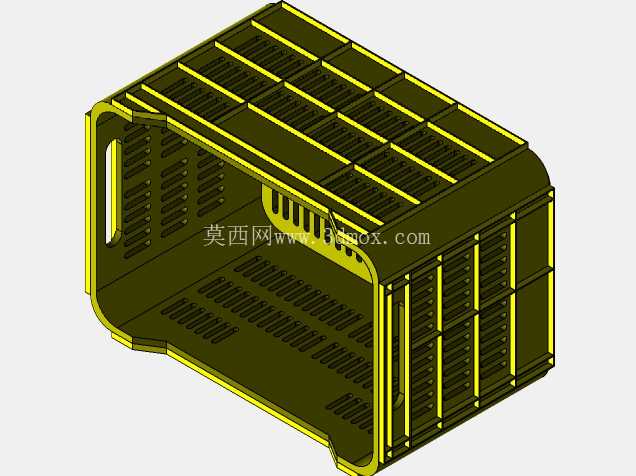

从结构设计逻辑来看，筐体整体采用带圆角的长方体构型，顶部边缘做了外翻加厚的卷边设计，这个结构并非单纯的造型处理：一方面卷边内部做了等距分布的加强筋布局，能大幅提升筐体上口的抗形变能力，当多个筐体堆叠放置时，上方筐体的底部卡槽可以精准嵌入下方筐体的卷边内侧，避免堆叠滑移，同时卷边的加厚结构能承受满载堆叠时的垂直压力，不会出现上口向内凹陷变形的问题；另一方面，外翻卷边也给人工搬运提供了受力握持的位置，配合筐体两侧预留的内嵌式把手孔，搬运时手指可以完全嵌入把手内侧，握持时不会出现硌手的问题，把手孔边缘同样做了圆角过渡处理，避免长期使用过程中应力集中导致的把手部位开裂。

筐体的侧壁与底部全部采用镂空网格结构，网格筋条的排布做了差异化设计：侧壁的竖向筋条与横向筋条交叉形成矩形网格，筋条厚度从靠近卷边的位置向底部逐渐做了渐变加厚处理，靠近底部的筋条厚度比上部厚1.2mm，这是因为筐体装载物料时，侧壁的受力从下往上逐渐递减，渐变加厚的设计既可以保证底部侧壁的抗侧压能力，避免装载较重物料时侧壁向外鼓胀变形，又能减少上部不必要的材料用量，控制整体制造成本。底部的网格则采用更密集的筋条排布，同时在底部边缘做了一圈连续的支撑凸边，当筐体放置在平面上时，只有底部凸边与接触面贴合，网格部分与接触面预留2mm的间隙，这个设计有两个实际作用：一是冲洗筐体时，积水可以快速从底部网格流出，不会在筐底残留积水，适合生鲜、果蔬类货品的周转存放，能及时沥除表面水分；二是底部悬空的网格结构可以减少与接触面的摩擦面积，在流水线输送带上移动时，不会因为接触面过大出现卡滞问题，输送过程更顺畅。

筐体的边角全部做了大圆弧过渡处理，没有尖锐的直角结构，一方面是注塑工艺的需求，大圆角可以避免塑料熔体填充时出现应力集中，减少注塑过程中缺胶、缩痕的缺陷，提升成品率；另一方面在实际使用场景中，圆角结构可以避免搬运过程中边角磕碰人体或者其他货品，也能减少筐体自身磕碰时的破损概率，延长使用寿命。筐体内部的四个转角位置，还做了竖向的加强筋连接底部与上口卷边，进一步提升整体的抗扭转变形能力，当筐体被拖拽或者单侧受力时，不会出现整体扭曲变形的问题。

从使用适配性来看，这款筐体的镂空结构除了减重、沥水的作用，还能让使用者从外部直接观察内部存放的物料种类与存量，不需要翻开筐体查找，适合车间分类存放小型五金零件、包装辅料，也适合商超存放果蔬、散装食品，仓储场景下堆叠存放时，也能快速识别每个筐内的物料，提升分拣效率。筐体的内部空间做了无凸起的平滑处理，没有多余的结构死角，清理时可以直接用水冲洗，不会残留物料碎屑，适合对卫生要求较高的食品、医药类物料周转场景。

在结构的安装与适配边界上，这款筐体的底部支撑凸边尺寸与上口卷边的内嵌卡槽尺寸做了精准的公差匹配，同规格筐体堆叠时，堆叠高度每增加一层，垂直方向的定位偏差不超过2mm，堆叠6层满载筐体时不会出现倾斜倒塌的问题。同时筐体的整体尺寸也适配常见的塑料周转车分格，可以直接嵌入周转车的层架中，不需要额外的固定结构，运输过程中不会出现滑移窜动。两侧的内嵌把手孔尺寸也适配常见的搬运挂钩，当需要机械化搬运时，挂钩可以直接穿入把手孔起吊，不需要额外的吊具适配。

从材料成型的角度，整个筐体的结构设计都遵循了注塑工艺的要求，所有筋条的拔模斜度统一控制在1.5度，没有倒扣结构，不需要复杂的抽芯机构，模具结构简单，量产时的成型周期短，同时筋条的厚度都控制在主体壁厚的0.6倍以内，避免出现壁厚不均导致的缩痕、气泡问题，成品的结构强度均匀，长期使用不会出现局部开裂的问题。
