双位接线式电子承载连接端子结构

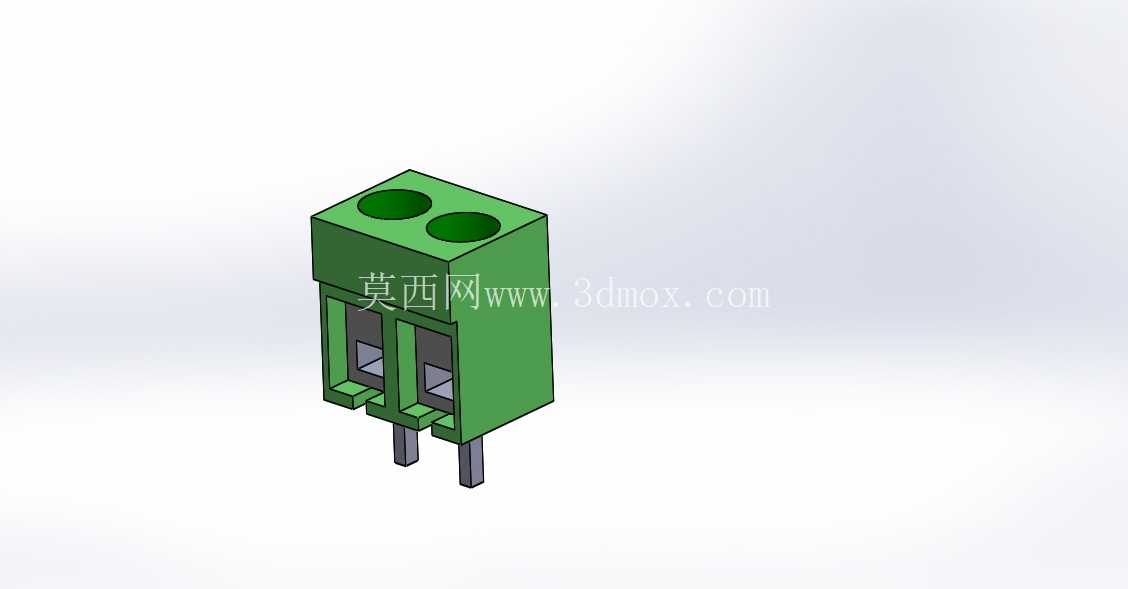

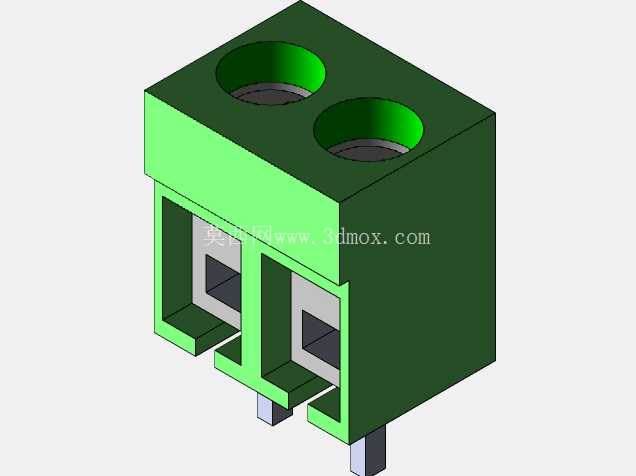

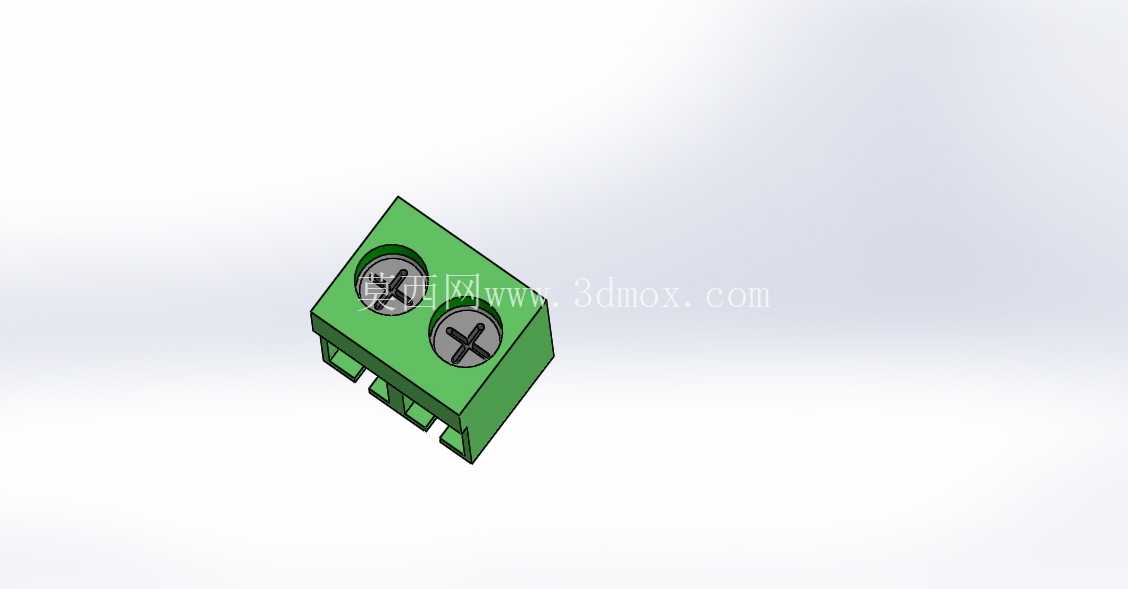

　　在低压配电、工控电路板集成、小型电气设备内部布线场景里，这类双位电子承载端子是十分常见的基础连接件，日常做电控柜布线、PCB板外接线路拓展、小型电力模组接线时，经常会用到这类结构件来实现导线的快速固定与导通，省去了导线直接焊接带来的维护不便问题，也能避免多股导线散丝引发的短路风险。从结构设计来看，这个端子采用方块式主体布局，顶部设置两个圆形接线孔，孔内预留了螺丝锁紧的容纳空间，实际使用时将剥去绝缘层的导线端部插入孔内，拧紧顶部的锁紧螺丝即可完成导线的机械固定与电气导通，两个接线位相互独立，中间设置隔离筋结构，能够避免相邻接线位的导线误触，提升接线后的绝缘可靠性。

　　主体下部设置两个插装引脚，对应PCB板上的两个安装孔位，插装后通过波峰焊即可将端子固定在电路板上，引脚的截面尺寸与伸出长度都匹配常规PCB板的焊接工艺要求，不需要额外做定制化的孔位调整，适配市面上多数通用电路板的布线间距。端子的接线腔采用敞口式导向设计，导线插入时能够顺着腔体内的导向斜面滑入锁紧位置，不需要刻意对准孔位中心，现场接线时的操作容错率更高，哪怕是施工空间受限的柜内布线场景，也能快速完成导线插接。绝缘主体采用工程塑料材质，结构上做了壁厚均匀化处理，既保证了整体的结构强度，锁紧螺丝时不会出现壳体开裂的问题，也能控制整体的安装占用空间，不会在电路板上占用过多的布线面积，相邻端子并排安装时也不会出现结构干涉。

　　从安装边界来看，端子的整体外形为规整立方体，侧面没有突出的卡扣或多余结构，多个同规格端子可以紧密并排安装在电路板上，最大化利用板上的安装空间，顶部的接线孔处于同一水平面，接线时螺丝刀可以垂直向下操作，不需要倾斜角度，进一步降低了现场接线的操作难度。这类端子的导通部分采用内嵌式铜件设计，铜件的接触面积经过匹配计算，能够承载常规小功率电力回路的额定电流，不会出现长期载流过热的问题，铜件与下部插装引脚为一体化结构，减少了连接环节的接触电阻，提升了长期使用的导通稳定性。

　　在做三维建模时，这类结构需要重点关注接线孔与下部引脚的同轴度，避免插装后出现偏位导致焊接不良，同时要预留锁紧螺丝的行程空间，保证螺丝拧到底时能够可靠压紧导线，又不会顶穿壳体底部；绝缘壳体的脱模斜度也需要结合注塑工艺要求设置，避免生产时出现粘模问题，内壁的加强筋位置要避开铜件的安装路径，保证铜件能够顺利嵌入壳体内不会出现卡滞。实际选型应用时，这类双位端子多用于信号回路、小功率供电回路的接线，比如传感器接线端子、小型电源模块的输出接线、工控板的外接信号端子等场景，相比多位连体的端子排，这种独立双位结构可以根据实际需要的接线位数灵活布置，不会出现多余位数浪费安装空间的问题，在紧凑型的电子设备内部布线场景下适配性更强。
