十字轴式万向节连接头结构设计

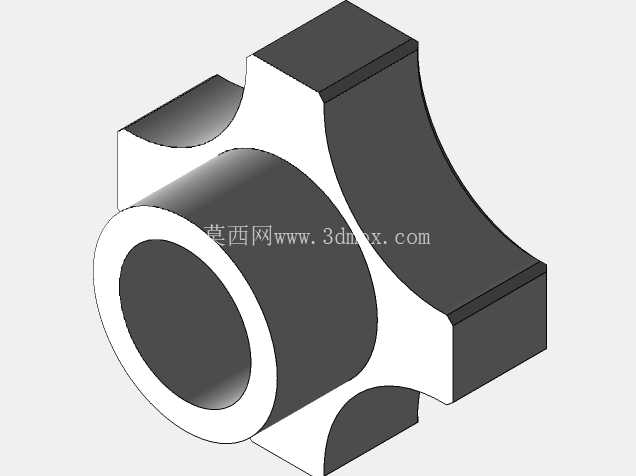

在重载传动系统的布局设计中，这类十字结构的连接部件是万向传动装置里的核心受力构件，常见于需要补偿轴间夹角、相对位移的传动链路中，比如工程车辆的传动轴中间支撑段、工业设备的变角度动力传递工位，还有部分农业机械的动力输出连接部位，实际工况下往往要承受交变扭矩、冲击载荷，同时还要适配安装过程中存在的少量轴线偏移，避免传动过程中出现卡滞、应力集中断裂的问题。从结构设计逻辑来看，这个部件采用中心贯通的轴孔设计，孔壁预留了足够的壁厚来传递扭矩，四个方向延伸出的凸耳结构是和配套的轴叉、滚针轴承组件配合的安装位，凸耳的弧形过渡面不是随意做的曲面，一方面是为了在十字轴摆动到最大夹角的时候，不会和相邻的轴叉部件发生运动干涉，另一方面是通过大圆角的过渡设计，降低铸造和后续机加工过程中的应力集中系数，毕竟这类部件在交变载荷下，直角过渡位置很容易萌生疲劳裂纹，最终导致部件失效。

实际建模过程中，首先要确定的是中心轴孔的配合公差，因为这个孔是和传动芯轴过盈或者过渡配合的部位，尺寸精度直接影响传动的同轴度，如果同轴度偏差过大，高速转动的时候会产生明显的振动，不仅会产生噪音，还会加速配套轴承的磨损。四个凸耳的端面是平面结构，是后续加工轴承安装位的基准面，建模的时候要保证四个端面相对于中心孔轴线的对称度，不然装配之后四个方向的受力不均匀，偏载会让其中一侧的轴承受力远超设计值，大幅缩短部件的使用寿命。凸耳和中心筒体连接的曲面弧度，是根据部件允许的最大摆角来计算的，比如常规的十字万向节允许的轴间夹角在15°到25°之间，曲面的边界要保证在最大摆角下，部件和相邻的叉形件之间保留至少1mm的安全间隙，避免运动过程中发生剐蹭，剐蹭产生的金属碎屑一旦进入轴承配合面，会很快造成滚针的磨损卡滞，最终导致传动失效。

从安装边界来看，这类部件的整体外轮廓尺寸是和配套的轴叉内档尺寸匹配的，四个凸耳的外圆弧面直径不能超过轴叉的内档宽度，不然装配的时候无法放入安装位，中心轴孔的长度要和芯轴的配合段长度对应，过长会导致芯轴无法定位，过短则会降低配合的接触面积，使得单位面积的压应力超过材料的许用应力，出现配合面压溃的问题。设计的时候还要考虑铸造工艺的可行性，所有的壁厚要尽量保持均匀，避免出现局部过厚的部位，不然铸造冷却的时候会因为冷却速度不一致产生缩孔、缩松的缺陷，这些内部缺陷在后续承受冲击载荷的时候，会成为裂纹的起始点，大幅降低部件的强度。部件的非配合面不需要做过高的精度要求，只要保证铸造后的表面粗糙度满足涂装要求即可，配合面则需要预留机加工余量，在铸造完成之后通过车削、铣削的方式达到设计的尺寸精度和表面粗糙度要求。

在实际应用场景里，这类部件往往不是单独使用的，而是和两个万向节叉、滚针轴承、油封、卡簧等零件组成完整的万向节总成，单个万向节可以实现两轴之间的变角度传动，要是需要实现等速传动，往往会采用双万向节的布置方式，这时候对这个十字连接头的角度补偿能力就有更高的要求。设计的时候还要考虑部件的润滑需求，虽然这个模型里没有体现油道结构，但实际量产的这类部件都会在中心部位设计连通四个轴颈的油道，方便加注润滑脂，减少配合面的磨损，延长部件的维护周期。建模过程中对各个圆角的处理要格外注意，不能为了建模方便直接用直角连接，尤其是受力较大的凸耳根部，圆角半径不能小于壁厚的五分之一，不然应力集中系数会大幅升高，即使静态强度满足要求，长期交变载荷下也很容易出现断裂问题。另外，四个轴颈的位置度公差也要严格控制，保证相邻两个轴颈的轴线垂直，且都和中心孔的轴线相交于同一点，不然装配之后会出现传动不等速的问题，转动过程中产生附加的动载荷，影响整个传动系统的稳定性。
