数控车床弹性筒夹装夹工装组件

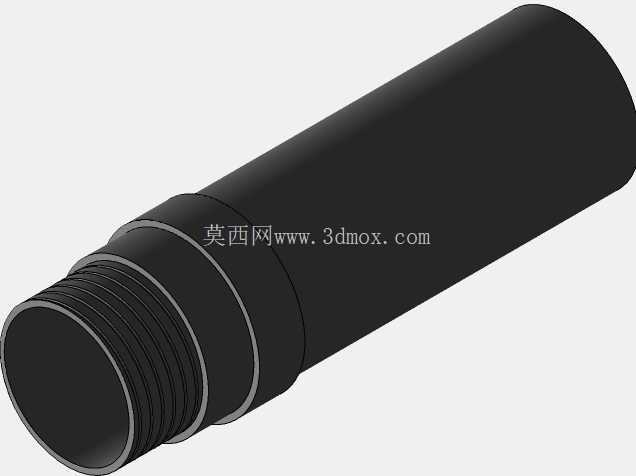

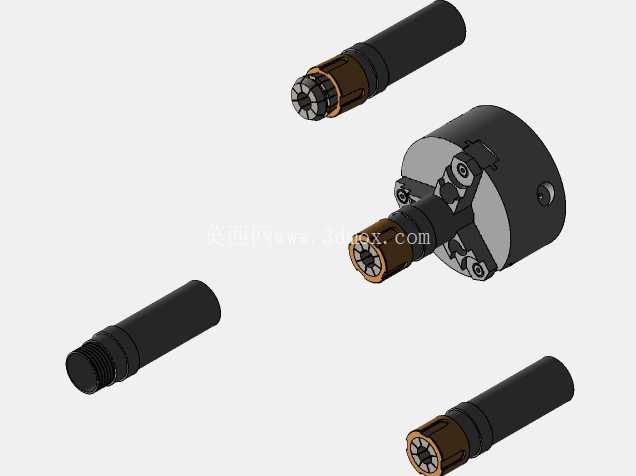

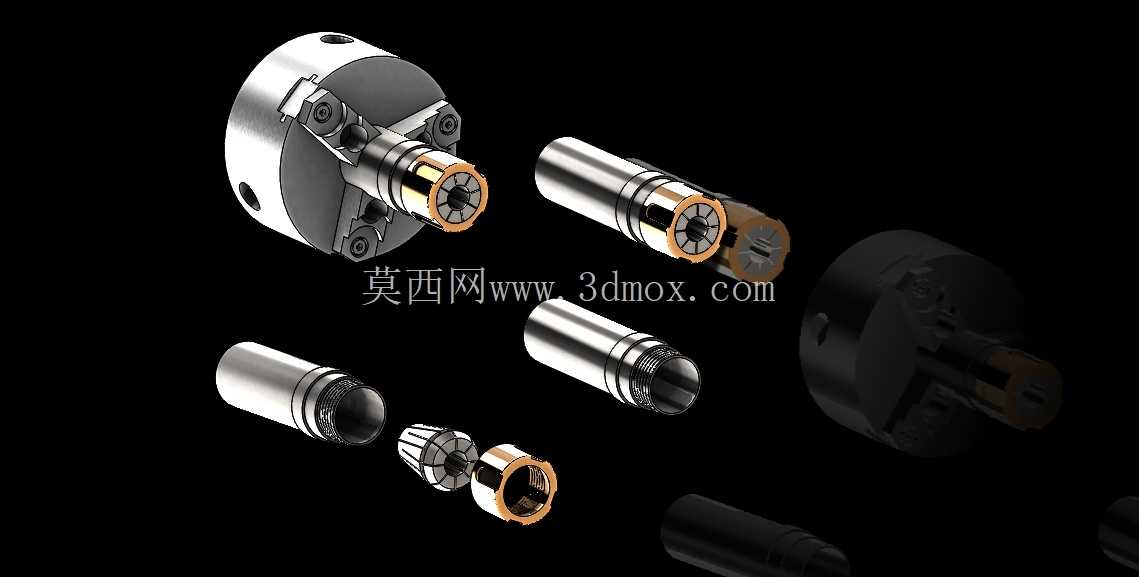

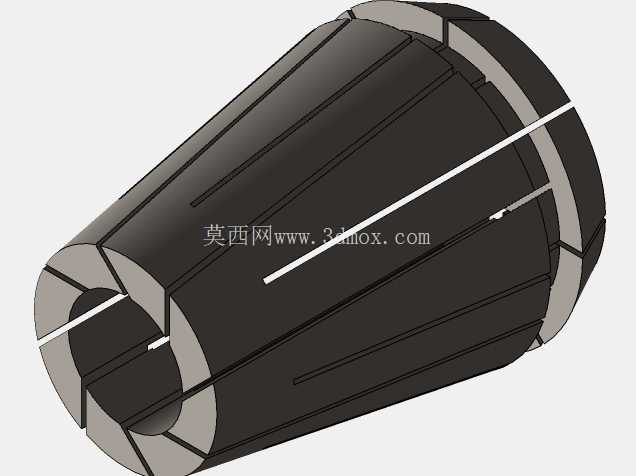

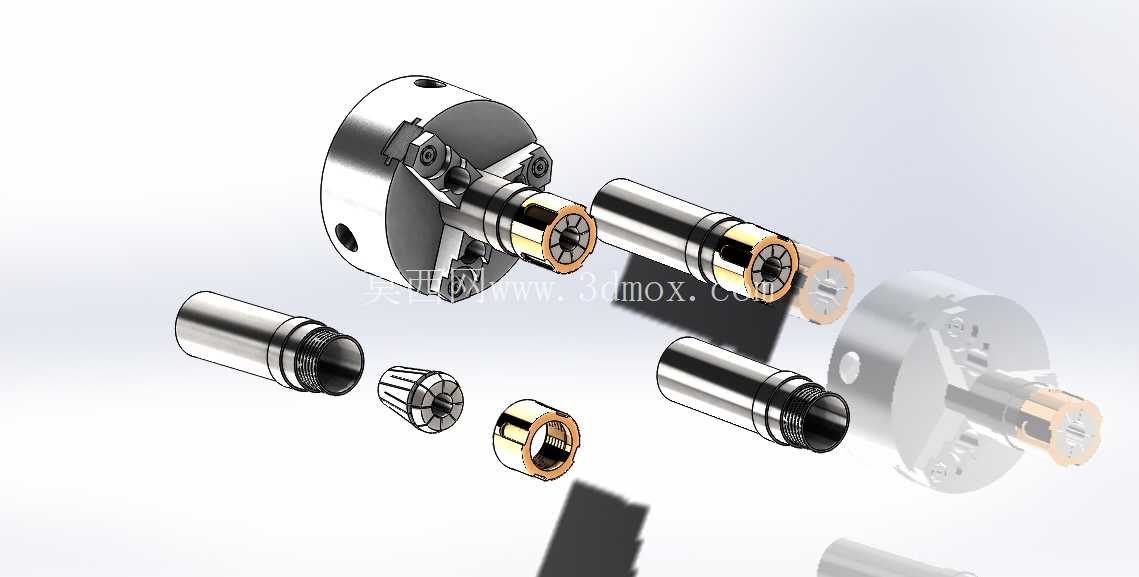

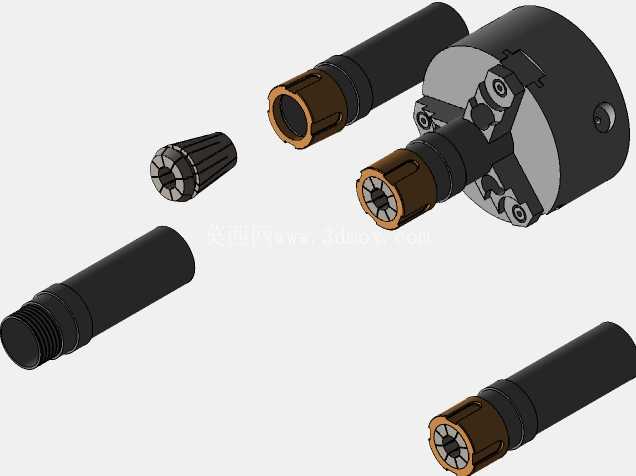

　　设计过程中优先考虑了装夹效率与夹持稳定性的平衡，弹性筒夹的开槽角度与瓣数经过反复校核，针对不同直径的工件，筒夹的收缩量控制在0.5-2mm区间，既保证足够的夹持力避免车削过程中工件打滑，又不会因为夹持力过大导致薄壁套类工件产生装夹变形。主轴连接座的法兰端直接与车床主轴前端的定位止口配合，连接螺栓的孔位按照标准车床主轴的安装孔距设计，不需要额外改装车床主轴端即可完成装配，安装时只需保证连接座端面与主轴轴线的垂直度，即可保证整套工装的回转精度。这套装夹组件是数控车床回转类工件加工的核心配套工装，主要适配中小型数控车床的主轴端装夹需求，覆盖棒料、轴类、套类等常见回转零件的夹持作业场景，在批量精密零件加工、小批量定制件车削工序中都能发挥稳定作用。从结构拆分来看，整套组件包含主轴连接座、弹性筒夹本体、锁紧推套、定位限位环几个核心部分，各部件之间的配合公差控制在IT5级精度区间，保证装夹后的同轴度误差控制在0.02mm以内，满足精车工序的形位公差要求。

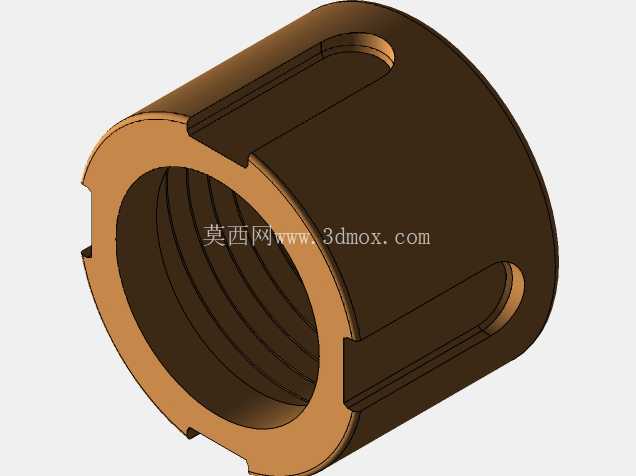

　　锁紧推套与车床的液压或者气动拉杆连接，通过拉杆的轴向位移推动推套挤压筒夹的锥面，实现筒夹的收缩夹紧，推套的内锥面与筒夹外锥面的锥度保持一致，配合面的接触面积不低于80%，避免局部应力集中导致筒夹过早疲劳损坏。定位限位环安装在筒夹内部，可根据工件的轴向定位需求调整位置，保证批量加工时工件的伸出长度一致，减少每次装夹的对刀时间，提升批量加工的效率。整套组件的外形尺寸根据适配的车床主轴规格设计，最大回转直径不超过车床主轴的通孔直径，安装后不会与车床的刀架、防护门产生运动干涉，各运动部件的行程预留足够的安全余量，避免锁紧过程中出现部件碰撞。

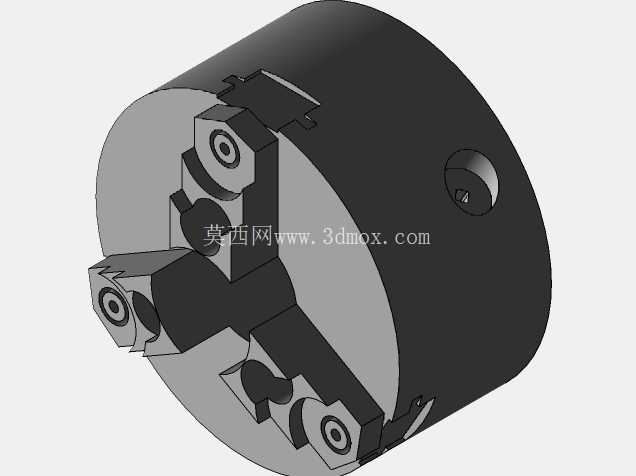

　　实际使用场景中，这套工装尤其适合直径在3-25mm区间的小型回转零件加工，相比普通三爪卡盘，它的装夹同轴度更高，装夹动作更快，在加工接插件零件、精密轴销、小型液压阀芯这类对同轴度要求较高的零件时，能有效减少装夹找正的时间，同时降低因为装夹偏差导致的零件报废率。设计时还考虑了易损件的更换便利性，弹性筒夹作为易损件，不需要拆卸整套工装即可完成更换，推套与连接座之间的配合面做了表面硬化处理，硬度达到HRC55以上，减少长期往复运动带来的磨损，延长整套工装的使用寿命。

　　各部件的材料选择根据受力情况区分，连接座采用40Cr调质处理，保证足够的结构强度与刚性，筒夹采用65Mn弹簧钢制作，经过淬火回火处理后具备良好的弹性与疲劳强度，推套与限位环采用优质碳素结构钢制作，配合面做磨削加工，保证运动过程的顺畅性。在油路、气路配套的车床上，这套工装可以实现自动装夹，配合自动送料机构就能完成无人化的批量加工，大幅降低人工操作的劳动强度，同时避免人工装夹带来的力度不一致问题，保证整批零件的加工精度稳定性。整套组件的所有棱角位置都做了倒角处理，避免安装与更换过程中划伤操作人员，回转部件的外圆都做了动平衡校正，保证在最高3000转每分钟的转速下运行平稳，不会因为离心力导致振动增大，影响零件的加工表面质量。
