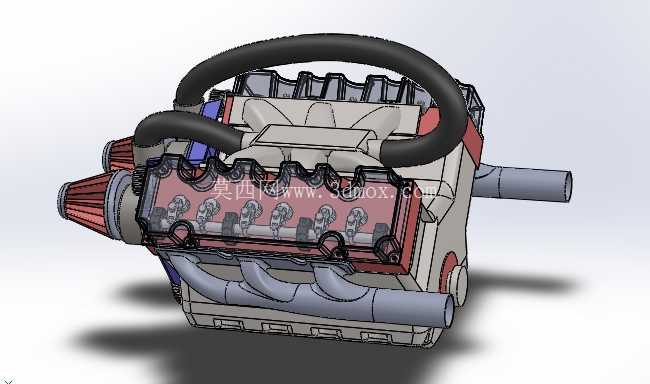

V型六缸汽车动力总成结构展示

在乘用车辆、高性能跑车以及部分轻型商用车辆的动力匹配场景中，V型六缸动力单元始终占据着动力输出平顺性与整机布置紧凑性的平衡优势位置，这套三维结构完整还原了量产V6动力单元的核心装配关系，可直接用于动力总成布置校核、教学演示结构拆解、周边附件匹配设计等实际工程场景。从实际装车用途来看，这类动力单元主要负责将燃油燃烧的热能转化为曲轴旋转的机械能，通过后端飞轮对接变速箱，将动力传递至整车传动系统，相比直列六缸结构，其整机长度缩短近三分之一，能够更好适配前置后驱、前置四驱车型的机舱布局，给转向机构、悬挂塔顶、散热系统留出足够的安装空间，同时V型夹角的布置能够抵消一阶、二阶往复惯性力，运行过程中的振动水平远低于直列四缸单元，大幅提升整车NVH表现。

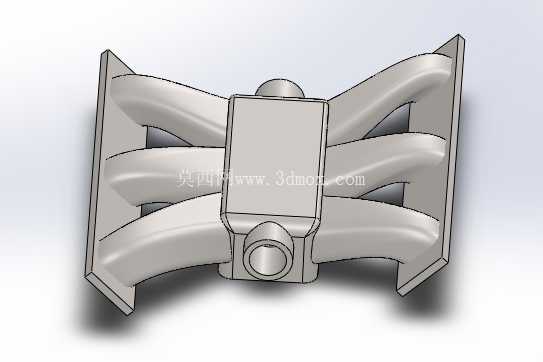

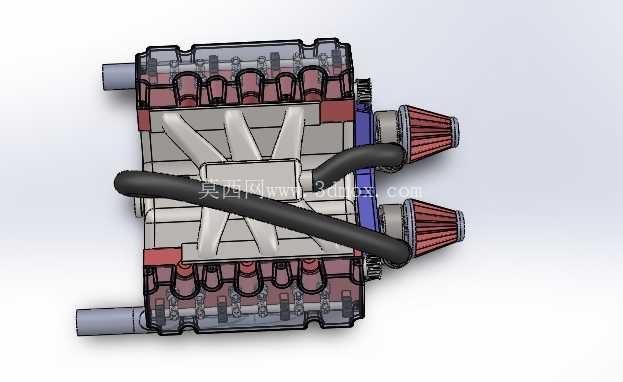

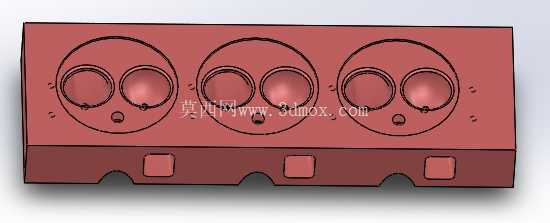

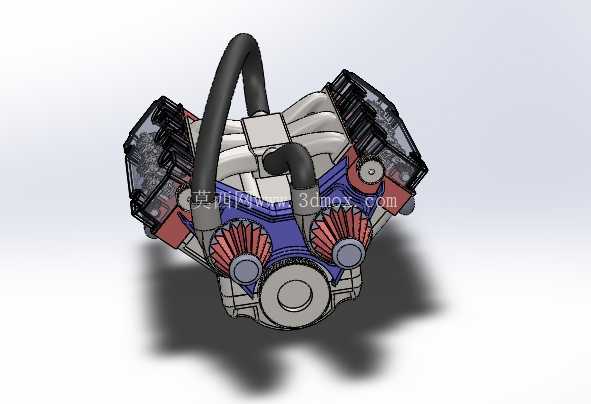

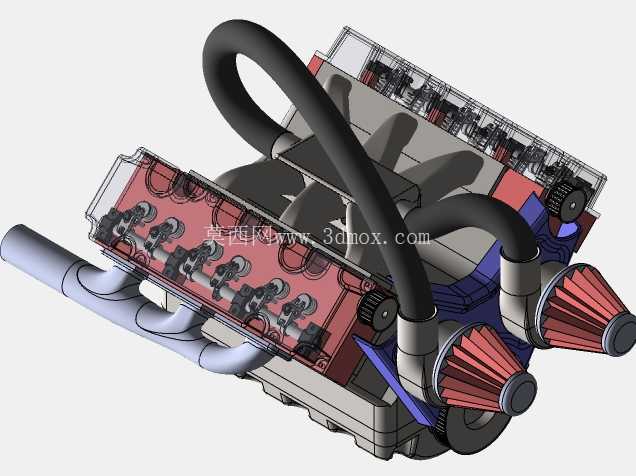

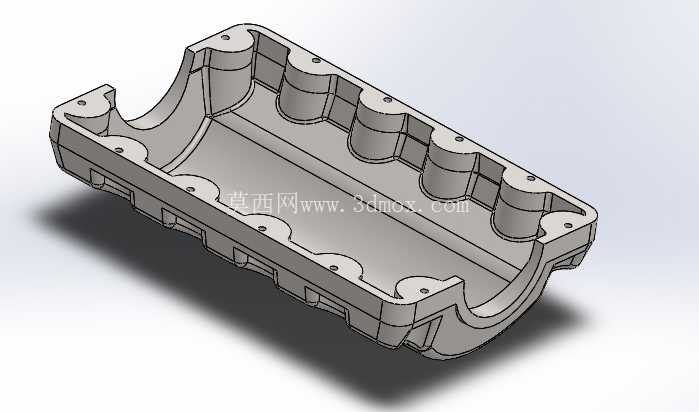

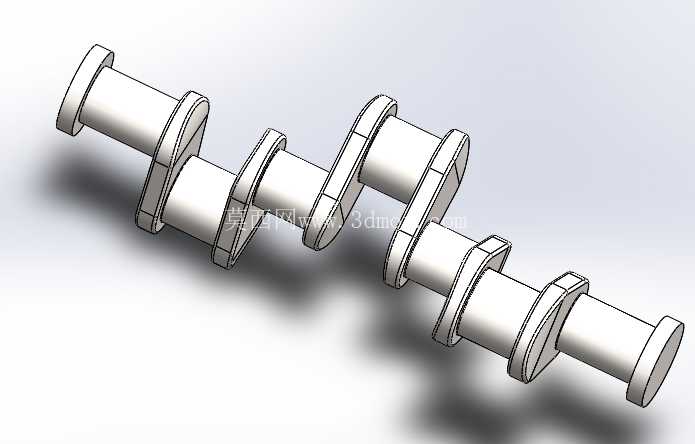

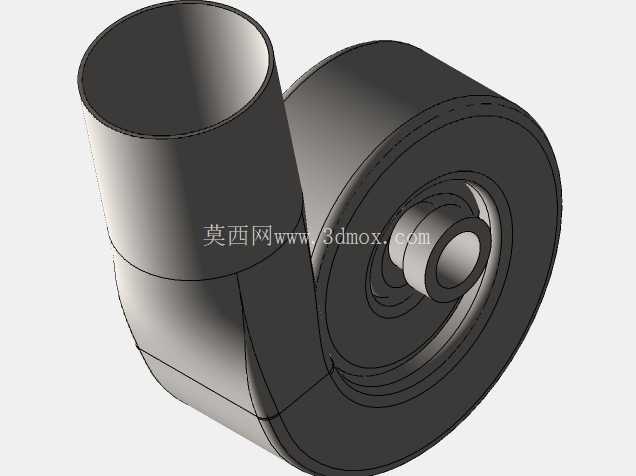

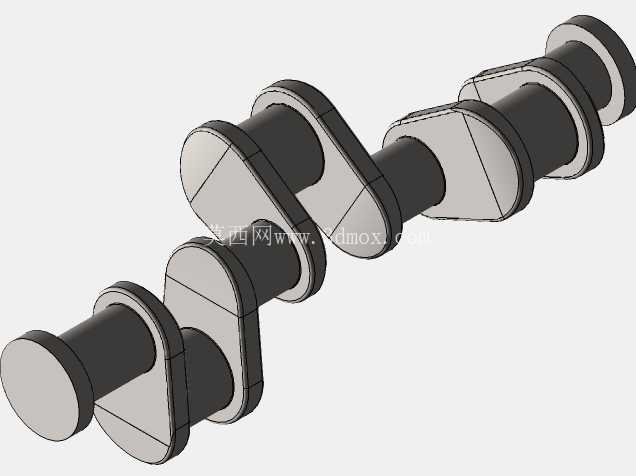

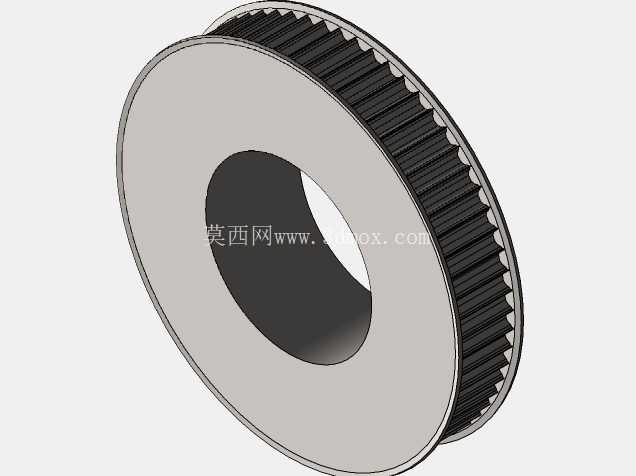

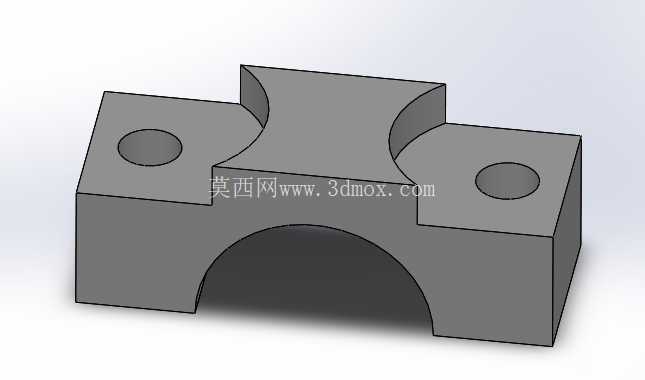

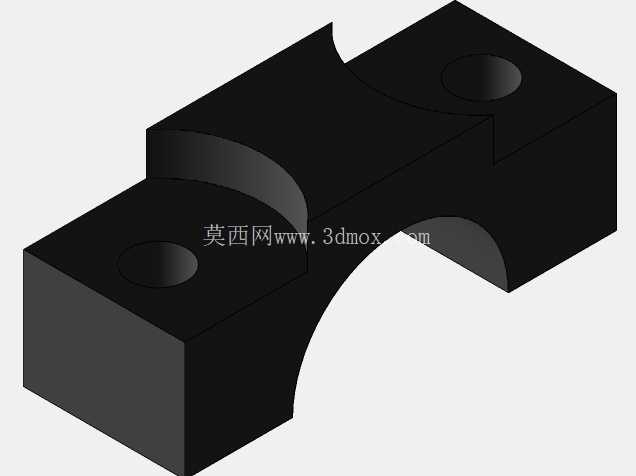

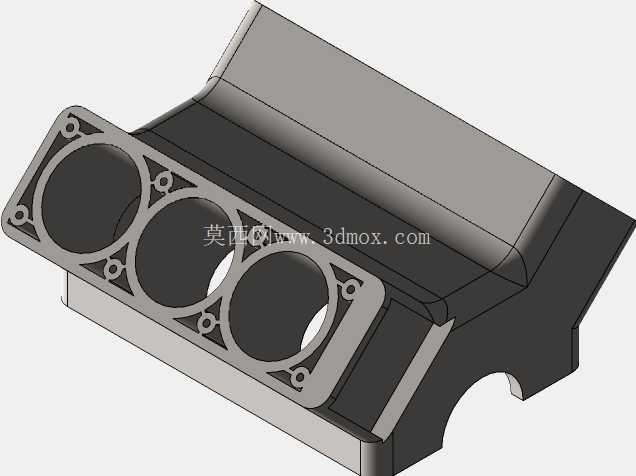

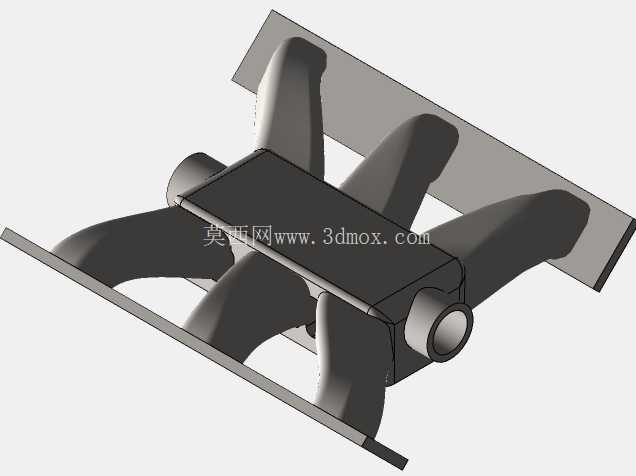

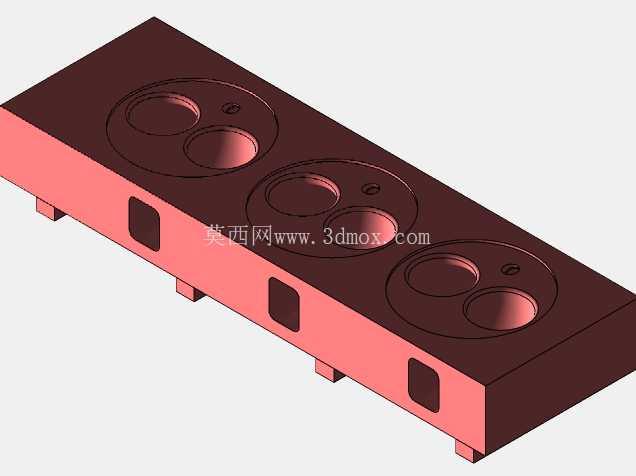

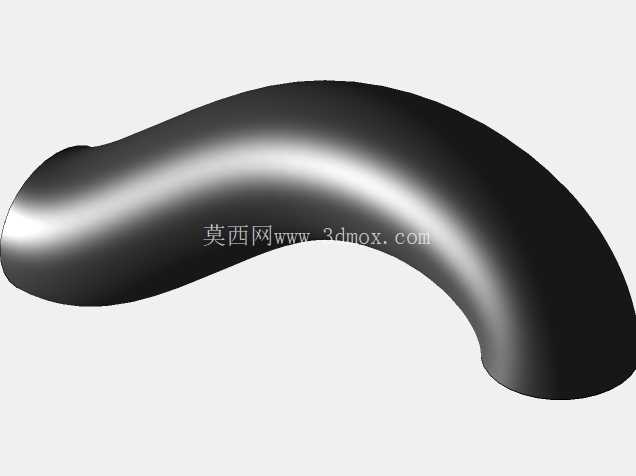

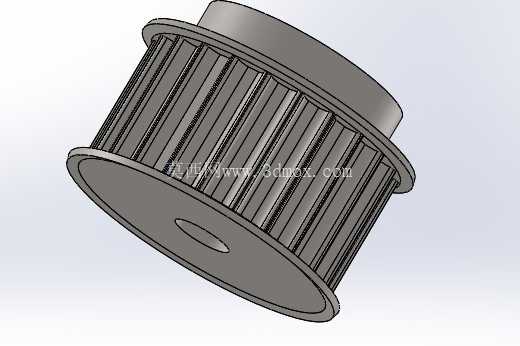

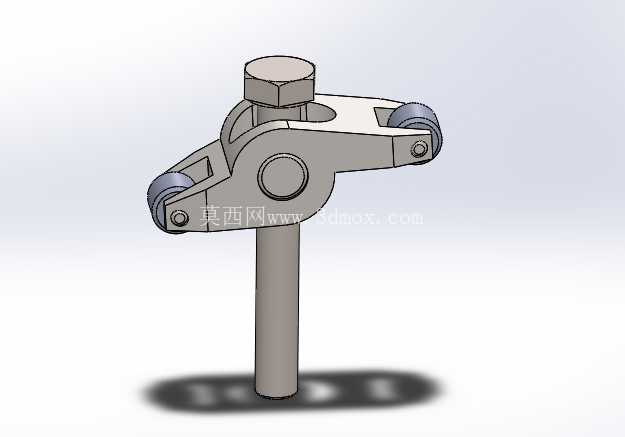

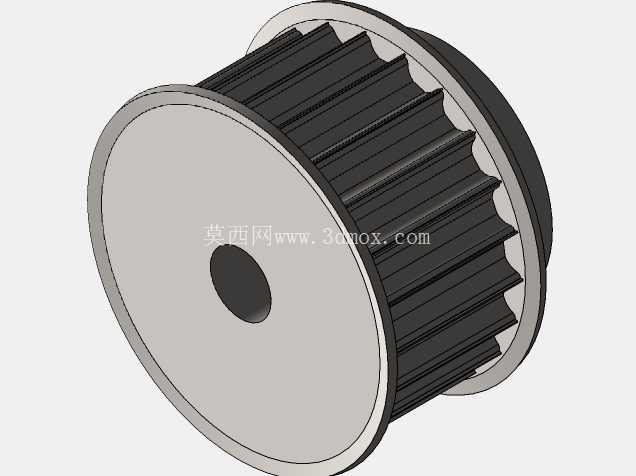

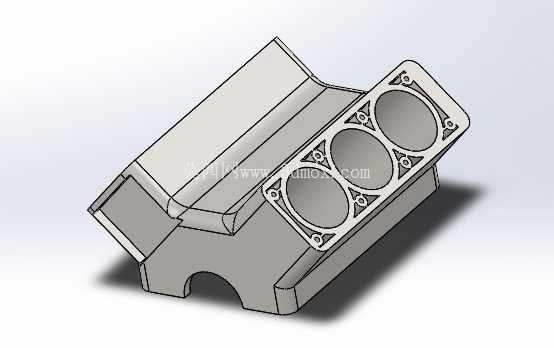

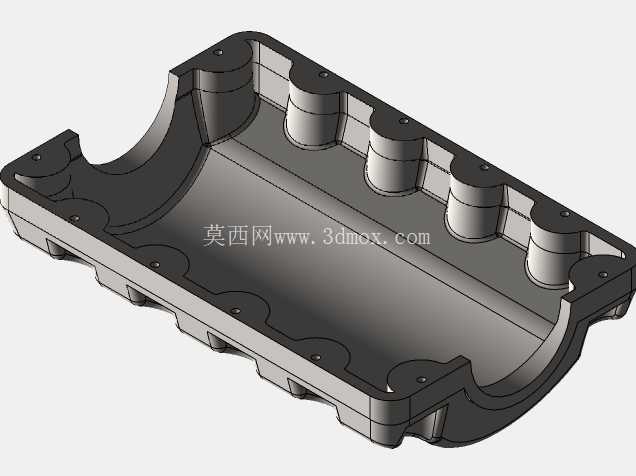

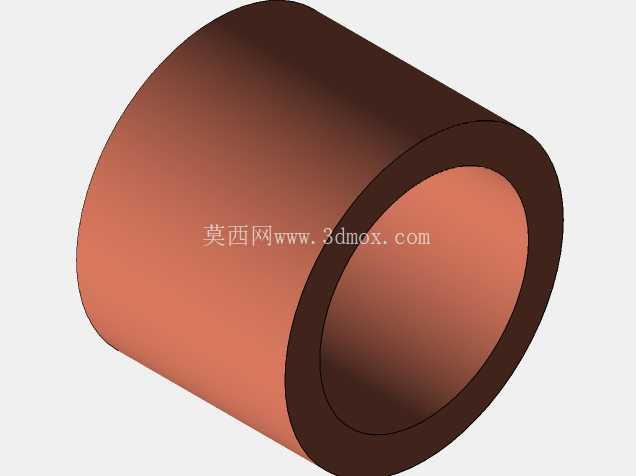

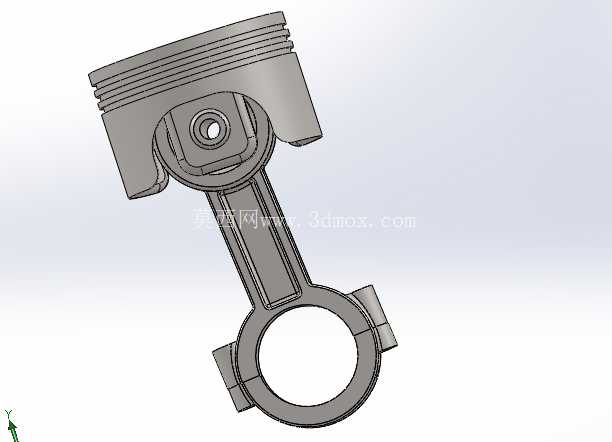

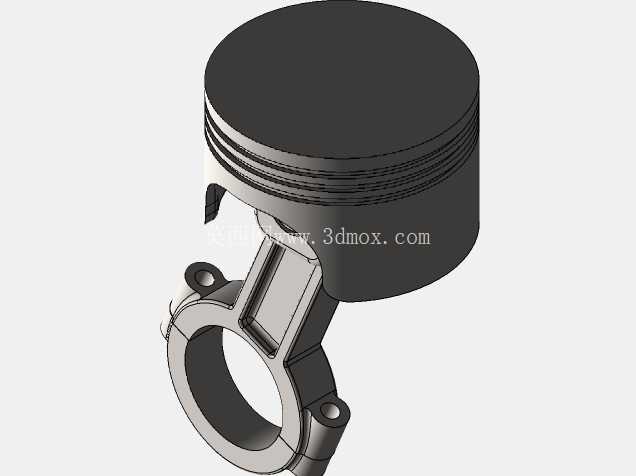

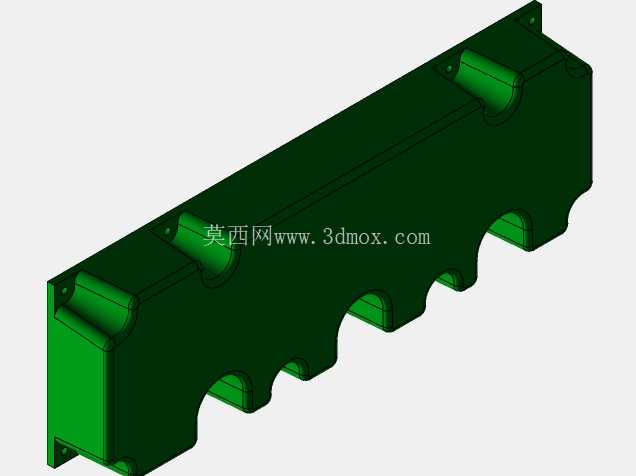

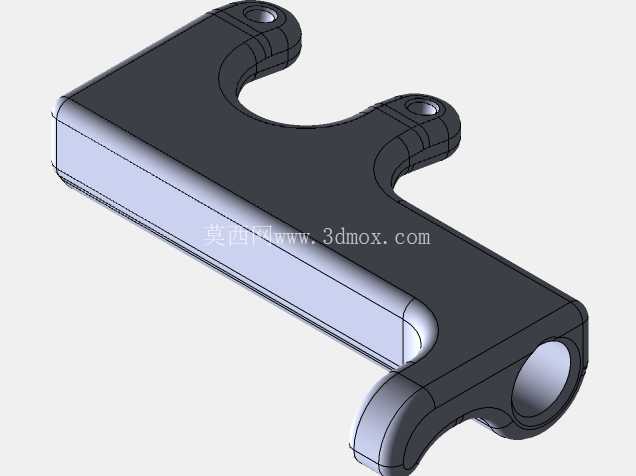

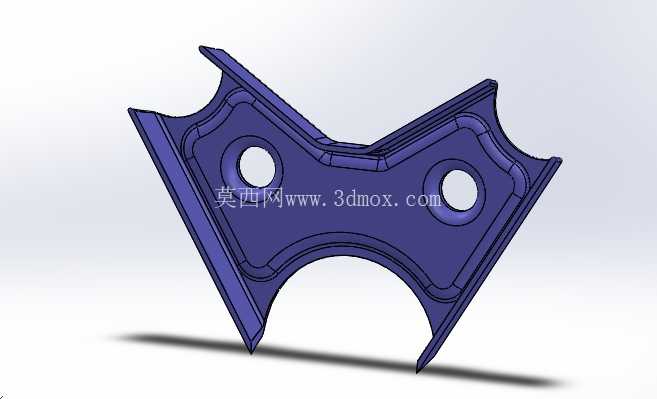

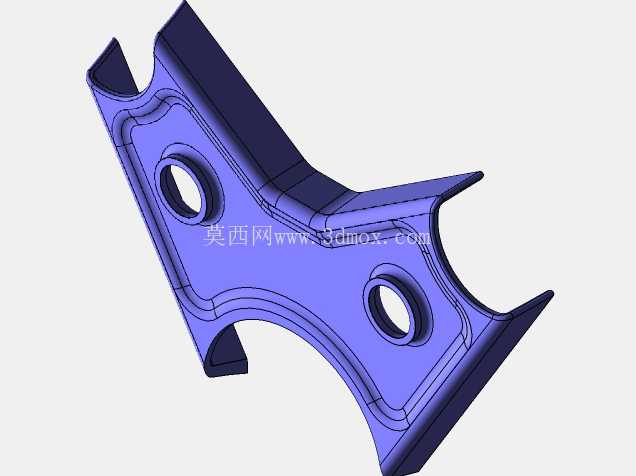

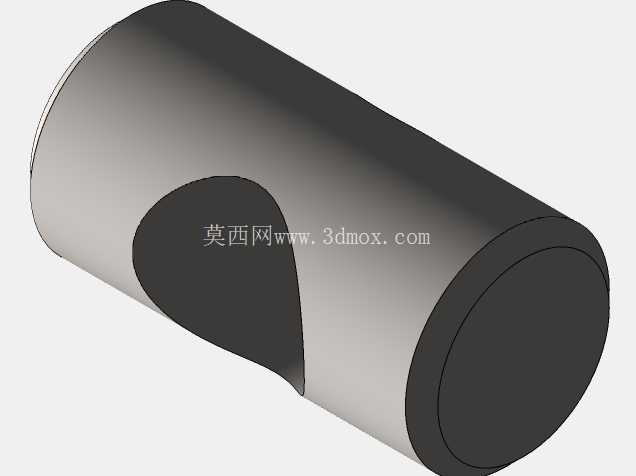

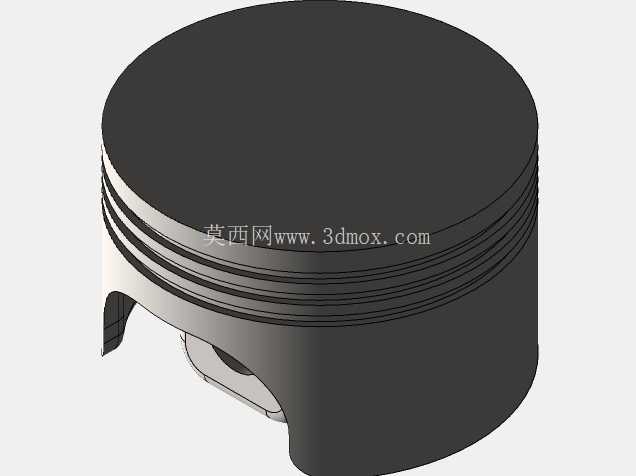

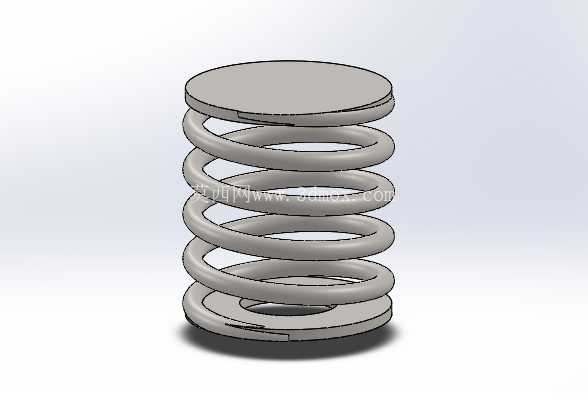

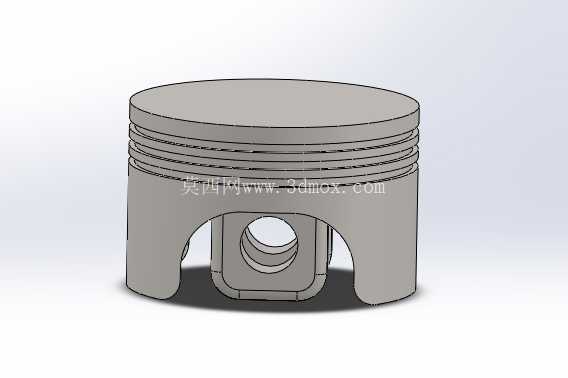

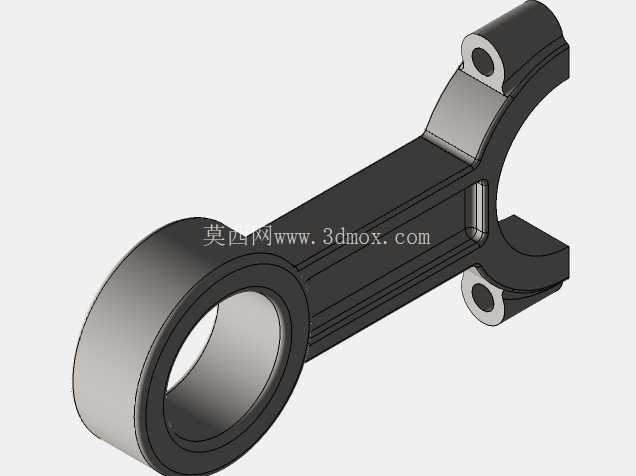

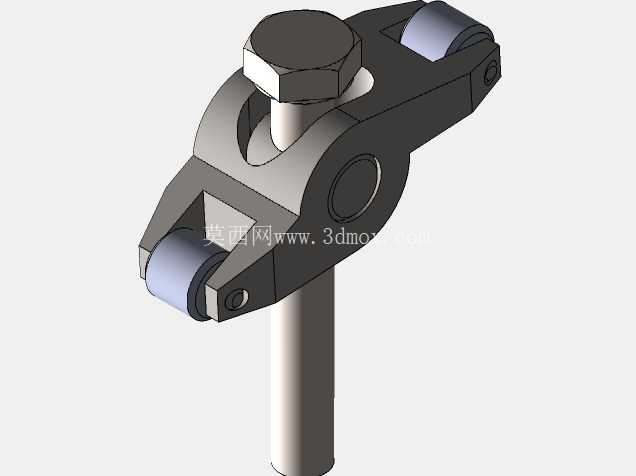

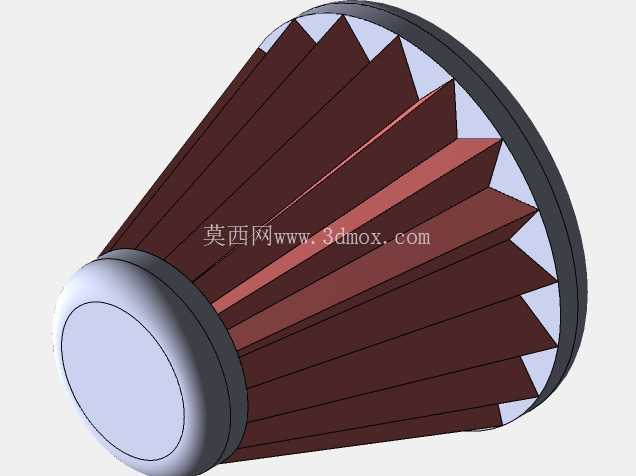

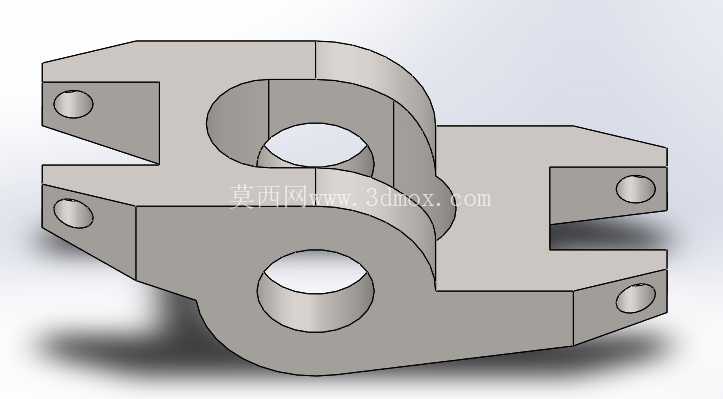

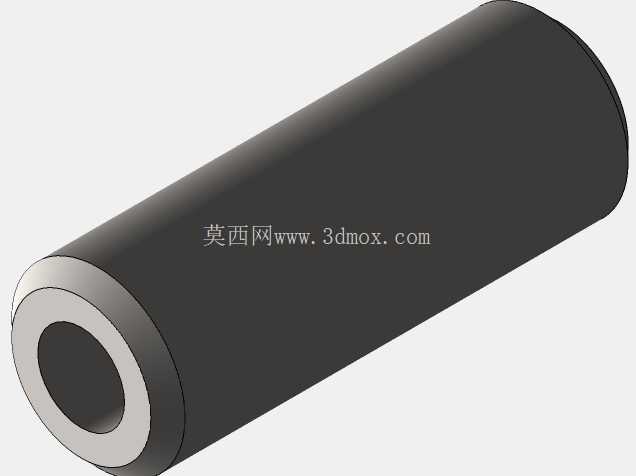

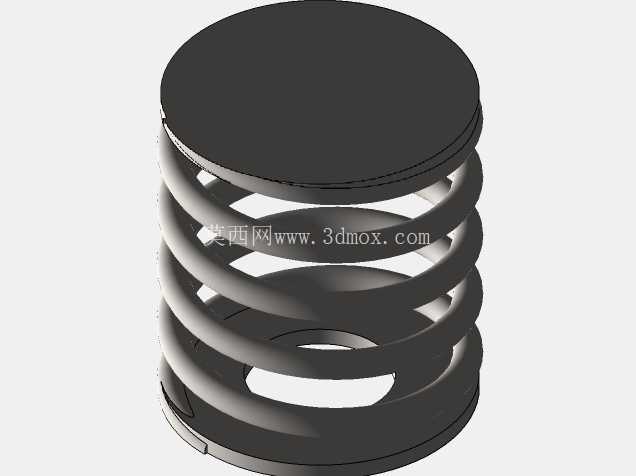

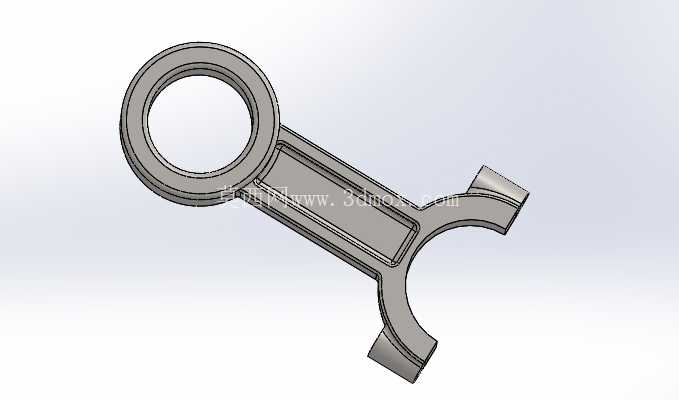

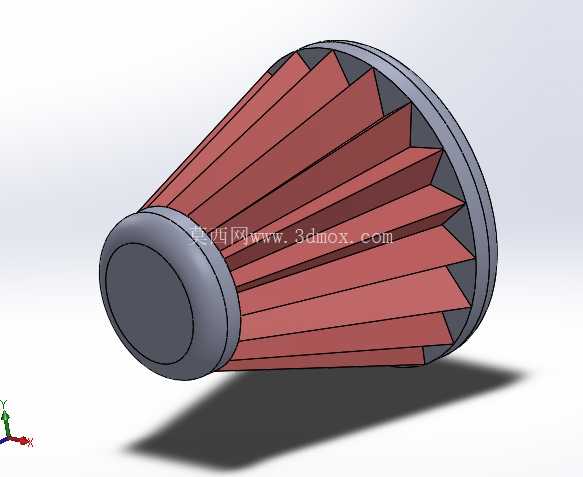

从功能特性层面拆解，这套结构完整覆盖了V6动力单元的核心子系统：两侧呈V型排布的气缸盖组件集成了进排气道、气门安装位、火花塞安装孔，每侧三个气缸共用一根凸轮轴（双顶置凸轮轴版本则每侧两根），通过正时机构与曲轴端同步驱动，实现进排气门的精准开闭；缸体部分采用上下分体式设计，下部为曲轴箱集成结构，预留了主轴承盖安装位，六个曲柄销按照120度夹角均匀分布在曲轴上，保证每个做功冲程的间隔角均匀，动力输出无明显顿挫；进气侧预留了进气歧管安装法兰，可匹配自然吸气或涡轮增压进气系统，排气侧则设计了排气歧管的安装接口，对接三元催化与排气尾管；前端轮系预留了水泵、发电机、空调压缩机的安装位，通过皮带由曲轴端驱动，保证发动机运转时附件系统同步工作；上部的黑色管路为曲轴箱通风管路，连接气门室盖与进气道，将窜入曲轴箱的废气重新导入燃烧室燃烧，满足排放法规要求。

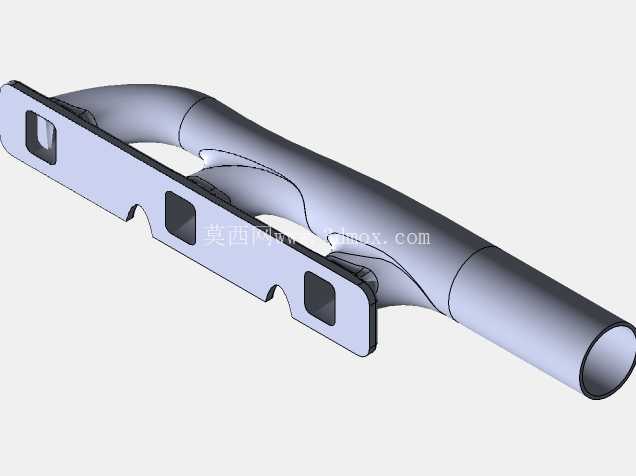

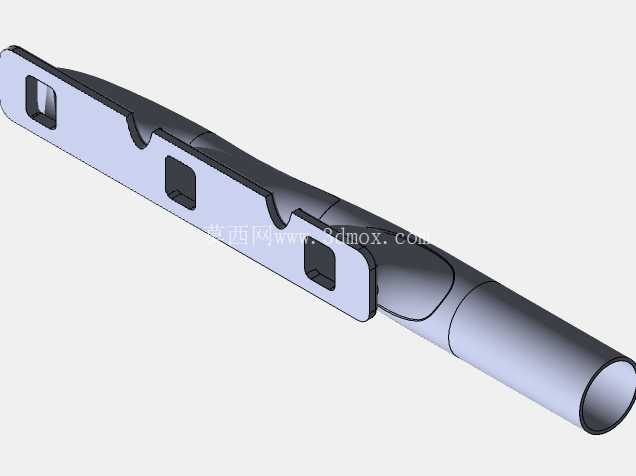

在设计思路的还原上，这套结构严格遵循了量产V6发动机的工程逻辑：首先确定V型夹角为60度，这是六缸V型布置的最优夹角，能够在不需要平衡轴的情况下实现惯性力的完全平衡，同时整机宽度控制在合理范围内，避免机舱横向空间不足；气缸中心距按照量产机型的通用比例设置，保证缸体有足够的强度布置冷却水套，同时避免整机重量过大；曲轴的平衡重设计完全对应每个曲柄的离心力，在高速运转时不会出现曲轴挠曲变形；所有连接螺栓的孔位、密封面的宽度、管路的走向都参考了量产机型的设计规范，没有出现结构干涉、安装空间不足的问题。比如在缸盖与缸体的连接面，预留了足够的螺栓分布空间，每个气缸周围均匀布置螺栓，保证缸垫压紧力均匀，避免出现漏气、漏水的问题；在排气歧管的设计上，充分考虑了排气干涉问题，三个气缸的排气道汇合角度经过优化，避免各缸排气脉冲相互影响，降低排气背压，提升充气效率。

从安装边界与尺寸逻辑来看，这套结构的整机长度、宽度、高度比例完全符合量产3.0L排量左右V6发动机的尺寸范围，前端轮系的突出量、后端飞轮壳的连接尺寸、两侧排气歧管的外伸距离都预留了足够的周边间隙：在整车布置时，前端与散热模块的间隙能够满足碰撞溃缩的要求，两侧与车架纵梁的间隙预留了发动机悬置的安装空间，上部与引擎盖的间隙满足行人保护的设计要求，下部与油底壳的最小离地间隙符合整车通过性的指标。油底壳的结构采用了深浅腔设计，在车辆加速、制动、转弯时能够保证机油泵始终吸到机油，避免出现机油压力不足的问题；气门室盖采用了加强筋设计，降低薄壁件的辐射噪声，同时预留了机油加注口、凸轮轴位置传感器的安装位；缸体侧面预留了机油滤清器、机油冷却器的安装接口，保证润滑系统的正常工作。

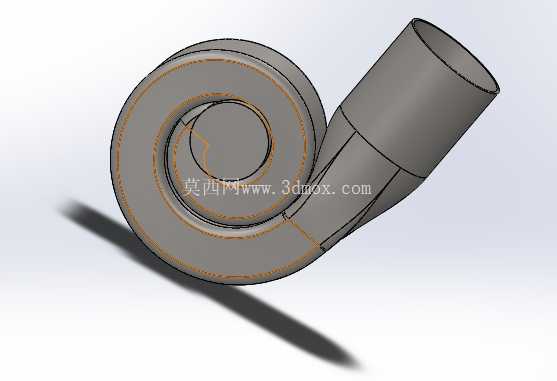

对于结构设计从业者来说，这套结构可以直接作为动力总成布置的参考基准，在进行新车型机舱设计时，直接导入该模型进行间隙校核、悬置点位置匹配、附件系统走向设计，省去从零开始建模的大量时间；对于三维建模学习者来说，可以通过拆解这套模型，理解V型多缸发动机的装配逻辑、零件之间的配合关系、密封结构的设计要点，掌握复杂动力总成的建模思路；在教学场景中，这套模型可以用于发动机构造课程的演示，直观展示曲柄连杆机构、配气机构、进排气系统、冷却润滑系统的布置位置与连接关系，相比二维图纸更易理解。需要注意的是，在实际工程应用中，不同排量、不同技术路线的V6发动机会在细节结构上有差异，比如涡轮增压版本会在排气侧增加涡轮增压器的安装位，缸内直喷版本会在缸盖预留高压喷油器的安装孔，但核心的V型布置逻辑、曲轴平衡设计、气缸排布方式是完全通用的，这套结构所还原的核心架构，能够覆盖绝大多数民用V6汽油发动机的设计特征。
