工业管道用填料函组件结构设计

项目分类:铸造模 发布时间:2026-05-21 ID:1151100
  • 工业管道用填料函组件结构设计
  • 工业管道用填料函组件结构设计
  • 工业管道用填料函组件结构设计
  • 工业管道用填料函组件结构设计
  • 工业管道用填料函组件结构设计
  • 工业管道用填料函组件结构设计
  • 工业管道用填料函组件结构设计
  • 工业管道用填料函组件结构设计
  • 工业管道用填料函组件结构设计
  • 工业管道用填料函组件结构设计
  • 工业管道用填料函组件结构设计

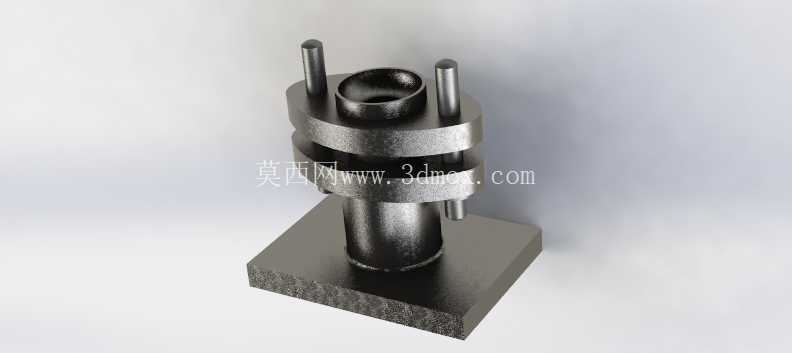

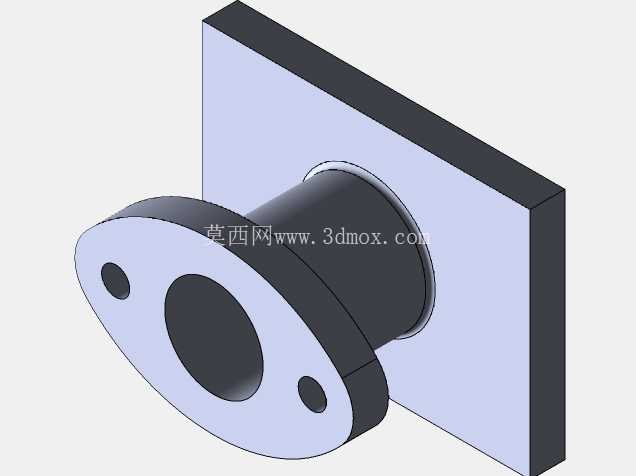

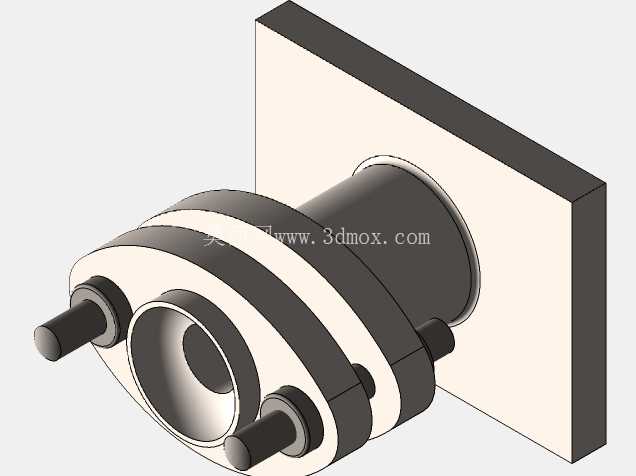

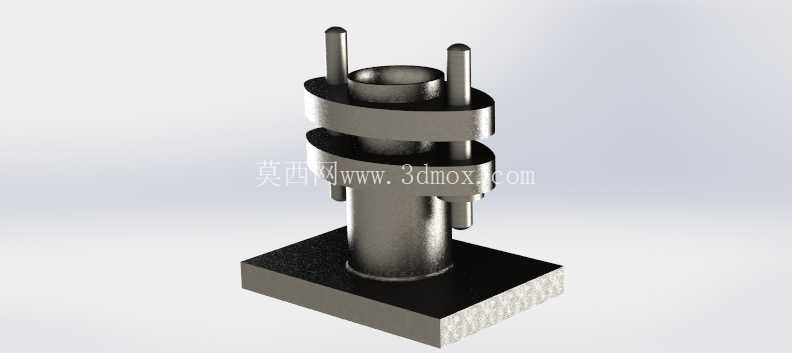

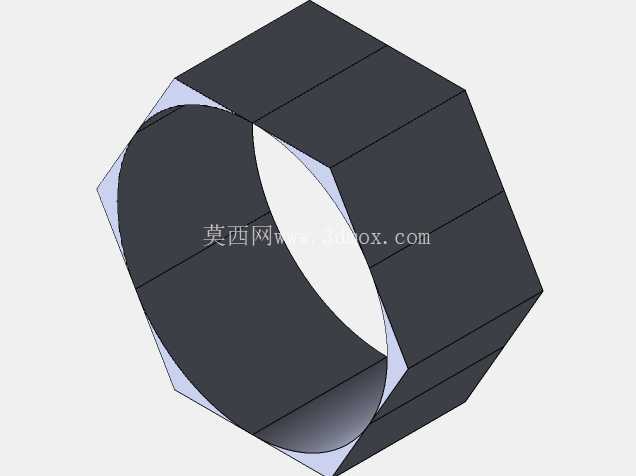

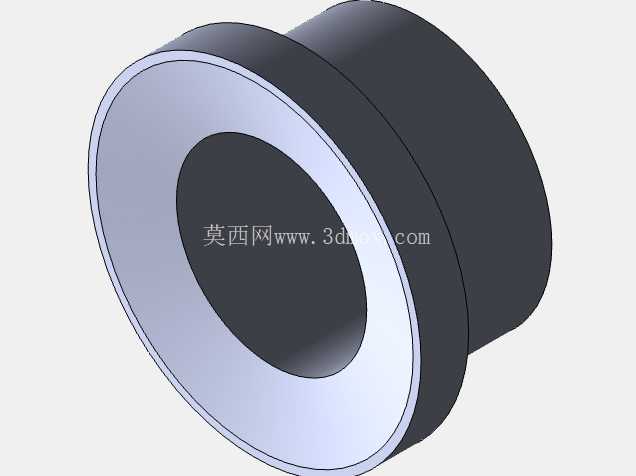

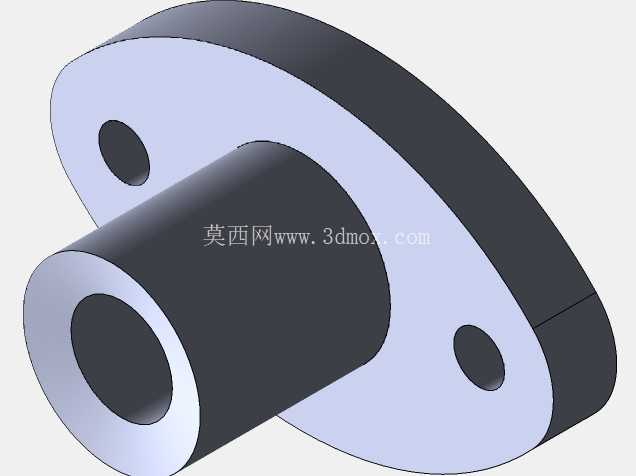

在流体输送管路、阀门阀杆密封、往复运动轴端密封场景中,填料函是承担动密封核心功能的关键部件,这套组件的结构设计直接决定了密封部位的泄漏率、维护周期与运行可靠性。从结构组成来看,这套填料函采用分层叠装的经典结构逻辑,底部为方形安装基座,基座上开设同轴定位止口,保证函体与安装工位的同轴度误差控制在机械密封允许的范围内,避免因安装偏斜导致填料偏磨、提前失效。函体主体为阶梯轴套结构,上下设置两组压盖法兰,通过两根对称布置的导向立柱实现压盖的平行下压,避免单侧压紧导致的填料受力不均——这种双导柱的压合结构,相比传统的螺栓周布压紧结构,在小通径填料函上能获得更均匀的压实力,同时减少螺栓数量,降低现场维护时的操作复杂度。

从功能实现逻辑上,中间的填料容纳腔为等径直筒段,可根据输送介质的压力、温度、腐蚀特性,选配不同材质的盘根填料,比如低压清水工况可选用油浸石棉盘根,中压油气工况可选用柔性石墨盘根,腐蚀性介质工况可选用聚四氟乙烯编织盘根。上下压盖的内孔与穿设的阀杆或运动轴之间预留合理的间隙,既不能间隙过大导致填料被介质压力挤出,也不能间隙过小造成轴杆运动时的刮擦磨损,通常这个间隙值会根据轴径大小控制在0.1-0.3mm区间,同时压盖内孔端会设置小角度倒角,避免锐角切割填料。导向立柱与压盖之间采用间隙配合,保证压盖上下滑动时无卡滞,立柱下端与底部基座采用过盈压装配合,保证连接强度足以承受压盖压紧填料时的反作用力,不会在反复拆装维护后出现立柱松动倾斜的问题。

在安装边界设计上,底部方形基座的边长尺寸根据函体通径匹配,基座上预留四个安装螺栓孔,孔位采用对称分布设计,适配现场常见的法兰安装工位,安装面的平面度要求控制在0.05mm以内,保证安装后函体与轴杆的垂直度,避免偏载。函体总高度根据填料填充层数确定,通常中低压工况下填充3-5层盘根即可满足密封要求,对应的函体填料腔深度会预留10%左右的余量,方便填料磨损后通过下压压盖实现密封补偿,延长填料的更换周期。压盖顶部的压紧结构采用平面承压设计,压紧力通过压盖端面均匀传递到填料上,不会出现局部应力集中压碎填料的问题。

从实际应用场景出发,这套填料函组件可适配多种工业设备的动密封部位:在闸阀、截止阀类通用阀门上,可作为阀杆伸出端的密封结构,阻止阀体内的介质沿阀杆间隙向外泄漏;在往复式泵、柱塞泵的柱塞伸出端,可作为往复运动的动密封,承受泵腔内部的交变压力;在搅拌设备的搅拌轴伸出端,可作为旋转轴的密封结构,防止反应釜内的物料泄漏。设计过程中充分考虑了现场维护的便利性,压盖与导柱之间无复杂锁止结构,维护时只需松开压盖的压紧螺母,即可取出旧填料、更换新填料,无需将整个函体从设备上拆除,大幅缩短设备停机维护时间。

结构细节上,函体各段的过渡位置均设置圆角过渡,避免应力集中,尤其是在基座与函体主体的连接位置,圆角半径不小于壁厚的1/5,保证铸造或机加工过程中不会出现应力开裂问题。所有与填料接触的内壁面、与轴杆接触的压盖内孔面,粗糙度要求控制在Ra1.6以下,降低表面粗糙峰对填料的磨损,延长填料使用寿命。导向立柱的表面做硬化处理,提高耐磨性能,避免反复拆装压盖时立柱表面被拉毛,导致压盖滑动卡滞。整套组件的同轴度设计以底部基座的安装面为基准,所有回转面的同轴度公差控制在0.02mm以内,保证装配后轴杆在函体内运动时无偏磨,密封压力均匀分布在整个填料圆周上,避免局部泄漏。
