汽车发动机进气歧管涡轮结构设计

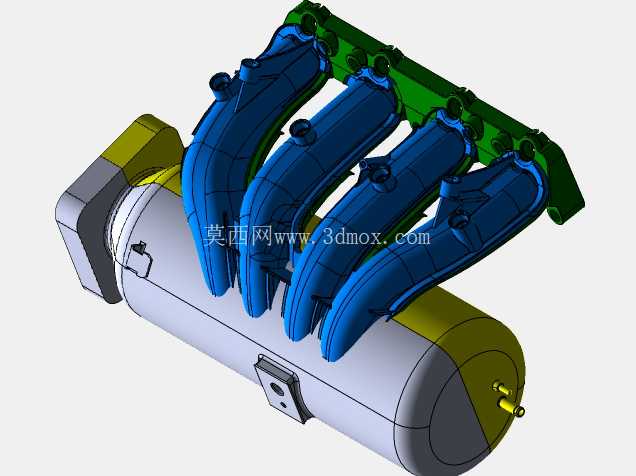

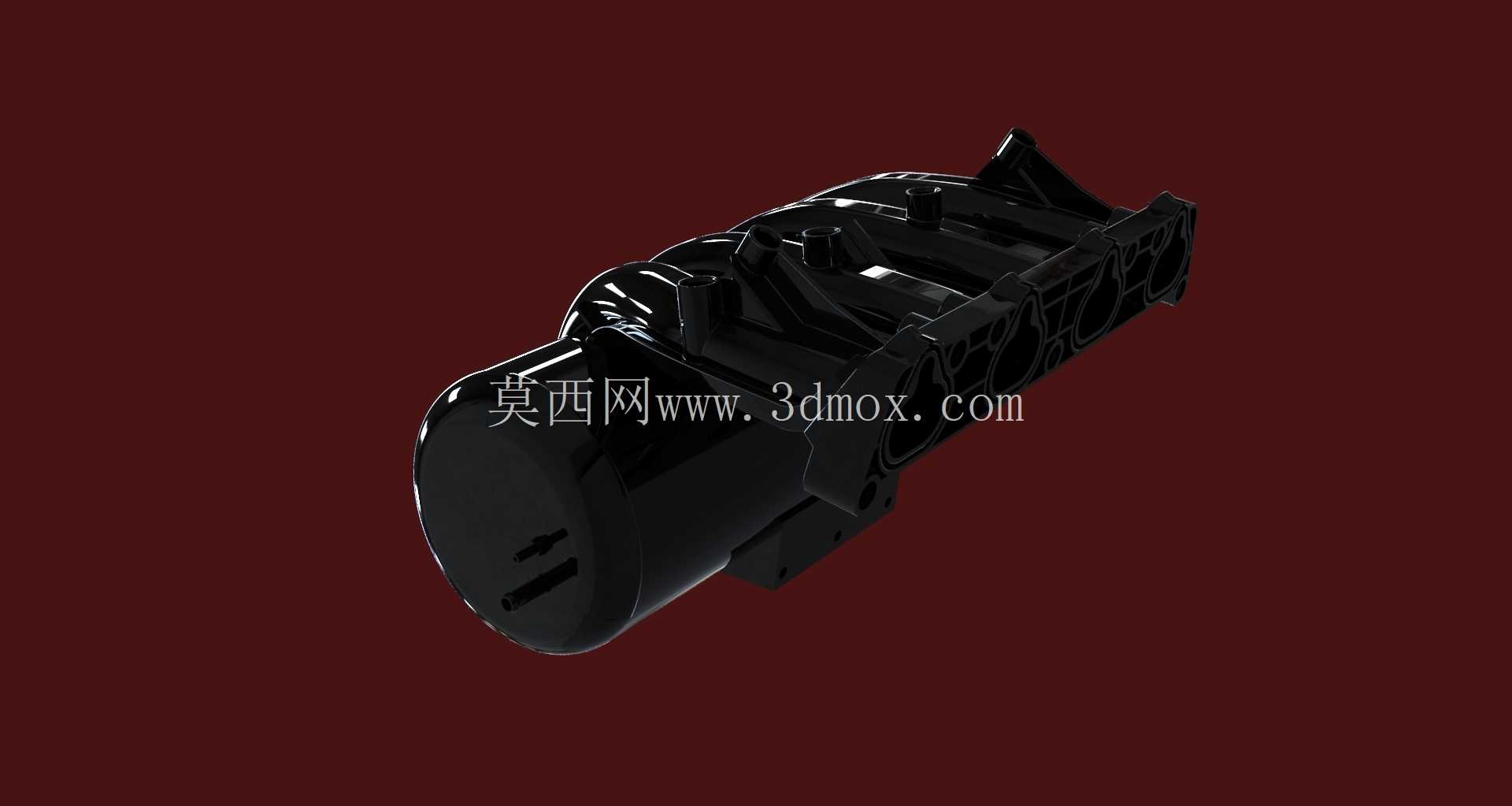

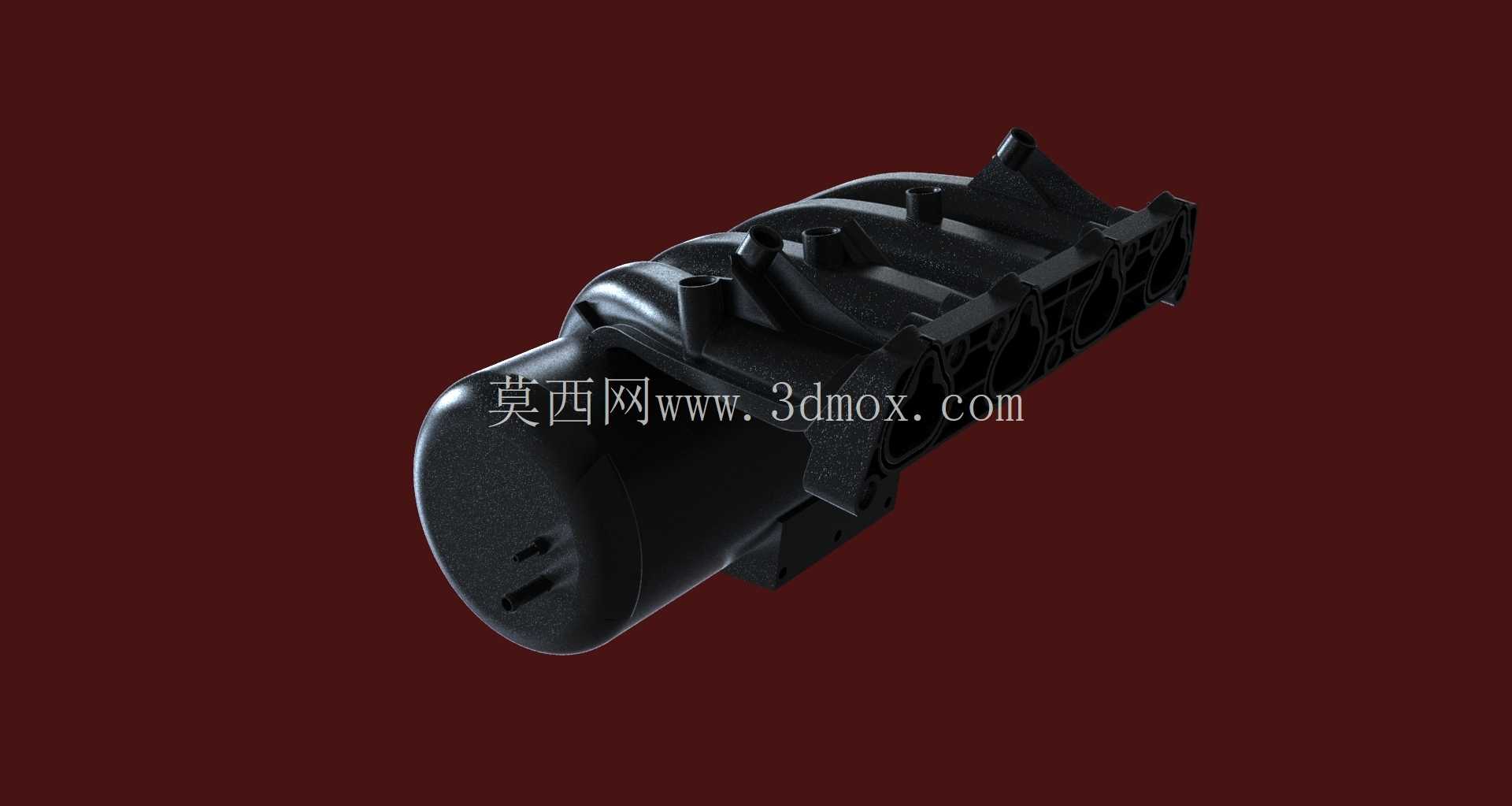

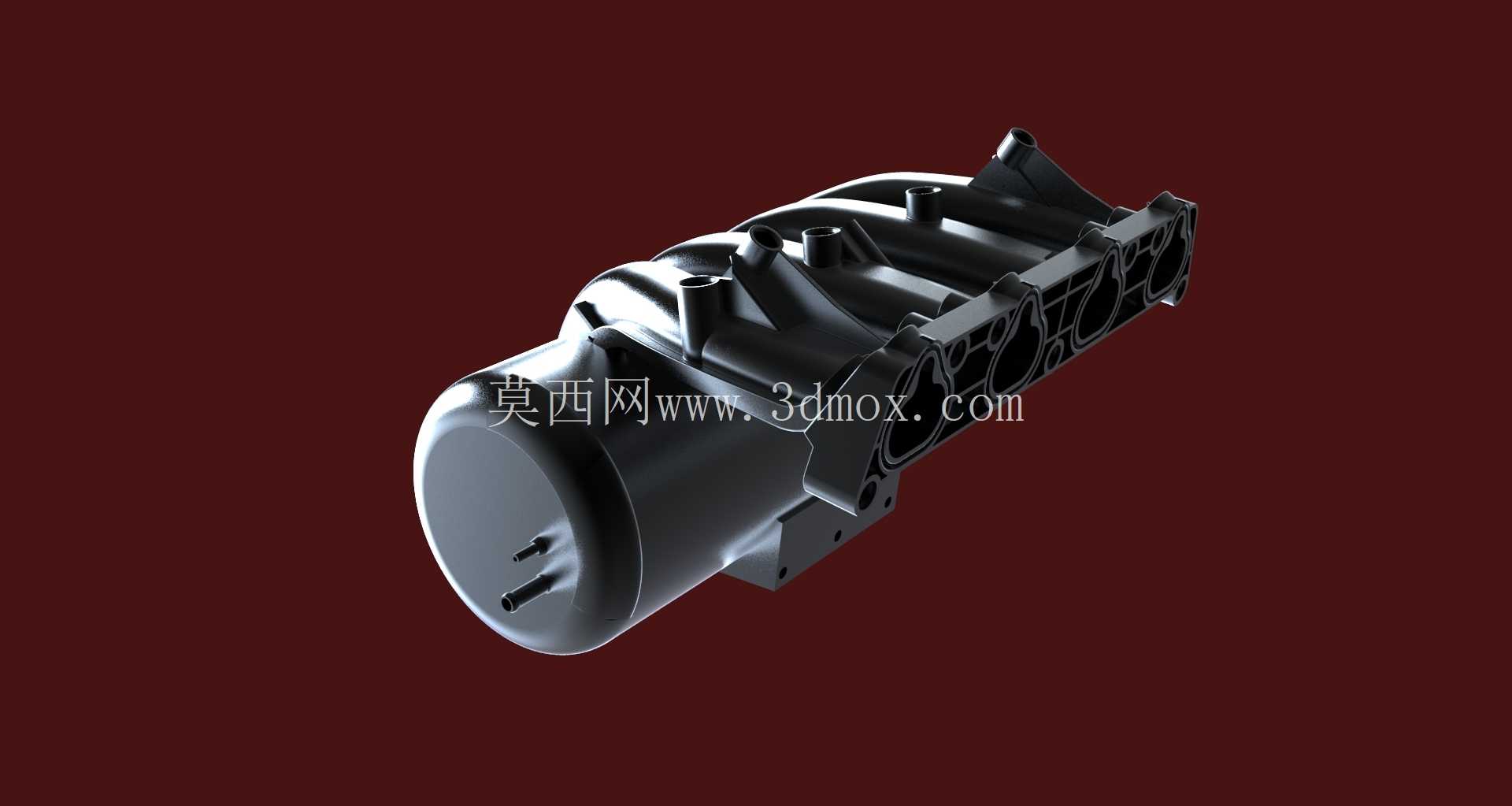

在小排量涡轮增压动力总成的开发流程中，进气歧管与涡轮端的衔接结构直接决定了充气效率的上限，这套三维结构完整还原了量产机型上集成式进气歧管涡轮端的全部细节，覆盖了从气道走向、安装定位到周边附件避让的全部工程要素。不同于独立外置的涡轮管路布局，这套结构将歧管稳压腔与涡轮进气侧的连接段做了一体化整合，省去了额外的转接法兰与密封衬垫，在降低进气泄漏风险的同时，也压缩了整个进气侧的横向布置空间，适配横置前驱车型紧凑的机舱布局。从实际装车场景来看，这类结构主要匹配1.2T-1.6T排量的乘用车汽油机，覆盖日常家用代步、城郊通勤等多数使用工况，在低转速区间能通过稳压腔的容积设计缓冲涡轮介入瞬间的气流脉冲，避免进气压力骤升带来的扭矩突兀感，高转速工况下又能通过顺滑的气道内壁降低沿程阻力，保证充足的进气量支撑动力输出。

设计过程中首先要平衡的是气道走向与安装边界的矛盾：涡轮端的接口需要对准压气机壳的进气口轴线，同时歧管的四个进气道要分别对应缸盖的进气门位置，每一段气道的弯折角度都经过反复调整，避免出现锐角转折导致的气流分离——可以看到模型上所有气道的弯折处都做了大圆角过渡，内壁曲率连续无突变，能让经涡轮压缩后的高压空气顺畅进入各缸，减少泵气损失。稳压腔的容积设计也经过匹配计算，既不能过大导致涡轮响应迟滞，也不能过小引发各缸进气干涉，腔体内壁没有多余的凸起结构，尽可能降低气流的紊流强度。

安装边界上，这套结构的所有连接点位都做了等比例还原：与缸盖贴合的法兰面预留了均匀分布的螺栓孔位，孔位周边设计了加强筋结构，避免螺栓拧紧时法兰面变形导致密封失效；与涡轮压气机壳连接的端面做了定位止口，保证装配时的同轴度，止口周边的密封槽尺寸适配常规的O型橡胶密封圈，能承受1.5bar以内的增压压力无泄漏。侧面预留的传感器安装位对应进气温度压力传感器的安装尺寸，位置选在稳压腔中部气流最平稳的区域，能保证采集到的进气参数准确，为ECU调整喷油量与点火提前角提供可靠依据。下方的安装支脚做了镂空减重设计，在保证结构刚度的前提下降低整体重量，支脚的安装孔位内嵌了金属衬套的安装空间，避免长期振动下塑料基体出现磨损松旷。

从工艺实现角度，这套结构采用铸造工艺生产时，模型上已经预留了合理的拔模斜度，所有壁厚保持均匀，避免厚壁处出现缩孔缺陷；气道的最小壁厚满足增压工况下的强度要求，不会因为持续的进气压力脉冲出现开裂。周边的附件避让也做了充分考虑：与发动机线束、冷却水管、油轨的间隙都预留了足够的装配与振动余量，不会在发动机运行过程中出现干涉磨损。对于结构设计从业者来说，这套模型可以直观参考集成式进气歧管涡轮端的布局逻辑，理解气道设计、安装定位、密封设计之间的平衡思路，在做同类动力总成的进气系统开发时，能直接参考其点位布置与曲率设计逻辑，减少前期方案迭代的试错成本；对于三维建模人员，模型上的加强筋布置、圆角过渡、安装位细节处理，也能作为铸造类零部件建模的参考范例，掌握兼顾性能、工艺、装配要求的建模思路。
