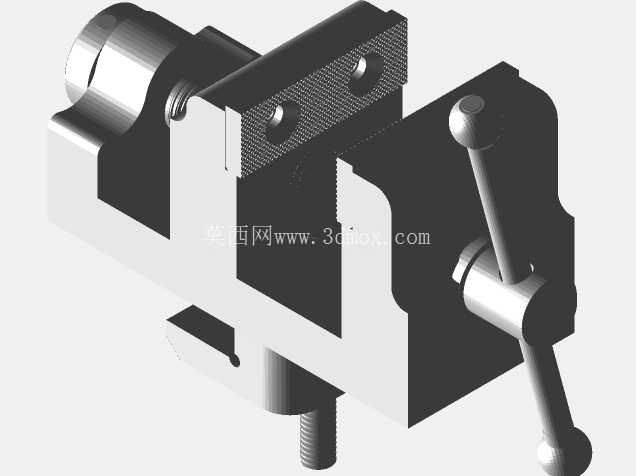

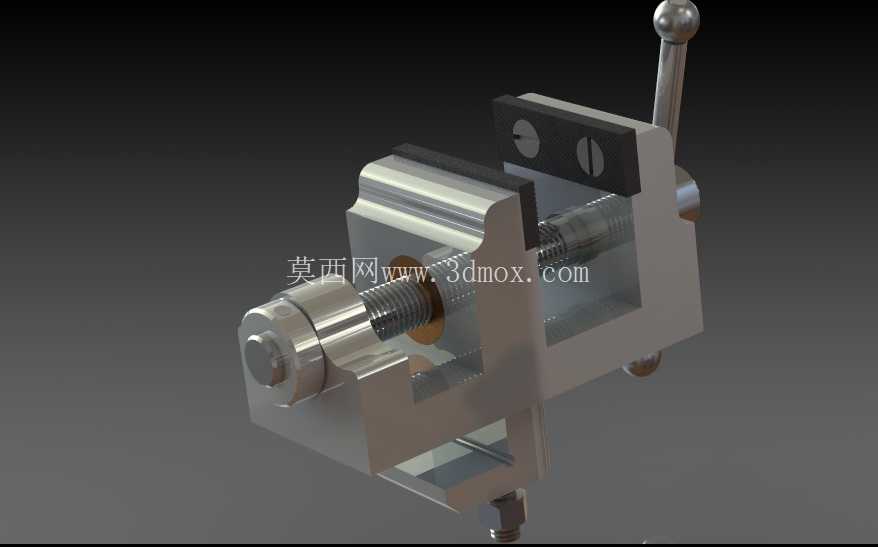

工业级手动精密台虎钳夹持工装结构

　　在机械加工、钳工装配、小型零件修配的日常作业场景里，手动台虎钳是工位上最基础也最高频使用的夹持类工装，这套结构的设计完全围绕一线操作的实际需求展开，没有冗余的装饰性结构，每一处几何特征都服务于夹持稳定性与操作便捷性。从实际使用场景来看，这类手动虎钳多安装在钳工台、小型加工设备的辅助工作台面上，承担小型零件的锉削、钻孔、攻丝、零件装配对位、小部件铆接等作业的工件固定功能，相比重型机用虎钳，它的操作门槛更低，开合调节速度更快，适合多品种小批量的零散加工、维修场景使用。

　　整套结构的核心夹持逻辑采用丝杠副传动，转动侧方的操作手柄即可带动活动钳身沿固定导轨做直线往复运动，丝杠与活动钳身的连接部位采用防脱限位结构，避免钳身开合到极限位置时出现丝杠脱出的问题，丝杠的螺距选择兼顾了夹持进给速度与夹紧力输出，单圈转动对应的钳口进给量不会过大导致粗调时对位不准，也不会过小导致大行程开合时操作耗时过长。固定钳身与活动钳身的配合导轨采用矩形滑动导轨结构，导轨配合面预留了合理的间隙调整余量，长期使用出现磨损后可以通过侧方的调整块修正配合间隙，避免钳身出现晃动导致夹持精度下降，钳口部位采用可更换的硬质钳口板设计，钳口板表面加工有交叉网纹，加持硬度较高的金属零件时可以增大接触摩擦力，避免加工过程中工件出现滑移，针对需要保护表面光洁度的工件，也可以快速更换铜质、铝质或者尼龙材质的软钳口，不会夹伤工件表面。

　　操作手柄采用球头杠杆结构，手柄杆与丝杠端部的连接采用可摆动的铰接结构，夹紧工件时可以根据操作空间调整手柄的施力角度，在空间受限的工位上也能顺利完成夹紧操作，球头的设计符合人手握持的施力习惯，长时间操作也不会出现硌手的问题。整套结构的安装边界考虑了常规钳工台的安装需求，固定钳身的底部设计有突出的安装耳板，耳板上预留了螺栓安装孔，可以通过T型螺栓或者普通六角螺栓直接固定在工作台面上，安装孔的间距适配市面上多数常规钳工台的安装槽尺寸，不需要额外做转接板就能完成安装，整体外形尺寸控制在单手可搬运的重量范围内，不需要起重设备就能完成工位间的转移调整。

　　从结构设计的细节来看，钳身的主体受力部位做了合理的壁厚加强，在丝杠推力的作用下不会出现钳身张开变形的问题，导轨部位的润滑槽设计可以在日常维护时直接加注润滑脂，减少滑动面的磨损，延长整套工装的使用寿命，活动钳身与固定钳身的贴合面做了平面度公差控制，保证钳口闭合时上下边缘的平行度，加持平行度要求较高的零件时不会出现夹偏的问题。在实际选型适配时，这类手动虎钳的夹持行程可以覆盖多数小型机械零件的加工需求，针对异形零件的加持，也可以配合定制的钳口垫块实现非规则外形的稳定装夹，相比气动、液压驱动的夹持工装，它不需要外接动力源，完全依靠手动操作就能完成夹紧松开动作，在没有气源、电源的野外维修、临时作业场景下也能正常使用，日常维护只需要定期清理导轨缝隙里的切屑、加注润滑油即可，没有复杂的易损件，维护成本极低。钳身的整体外形采用方正的结构设计，没有突出的尖锐棱角，避免作业过程中出现磕碰划伤的安全隐患，丝杠的外露部位做了防锈处理，长期在切削液、潮湿环境下使用也不会轻易出现锈蚀卡滞的问题，钳口板的固定采用内六角沉头螺钉，更换钳口时只需要用内六角扳手就能快速拆装，不需要拆解整个钳身结构。
