三耳式异形连接安装支架结构设计

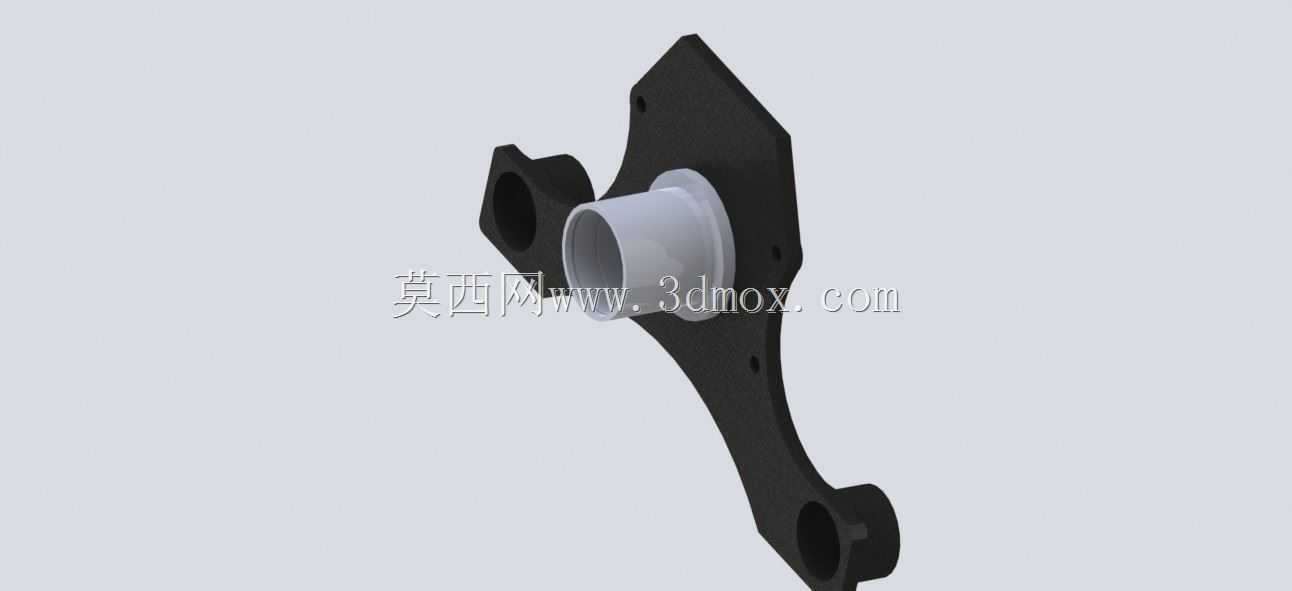

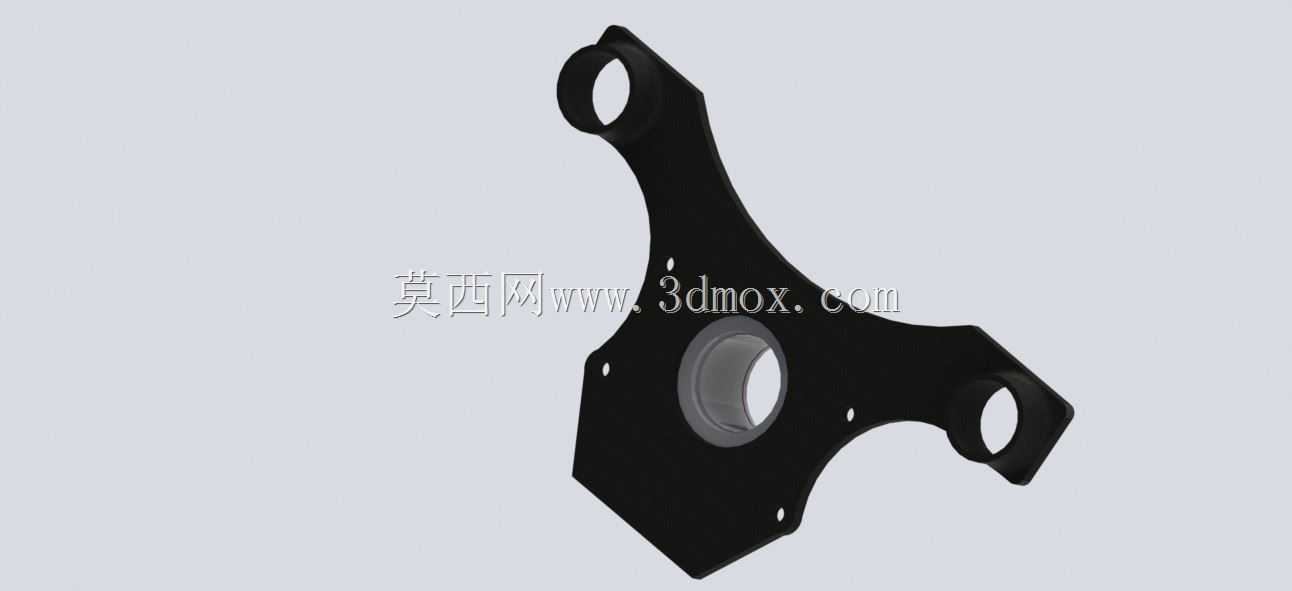

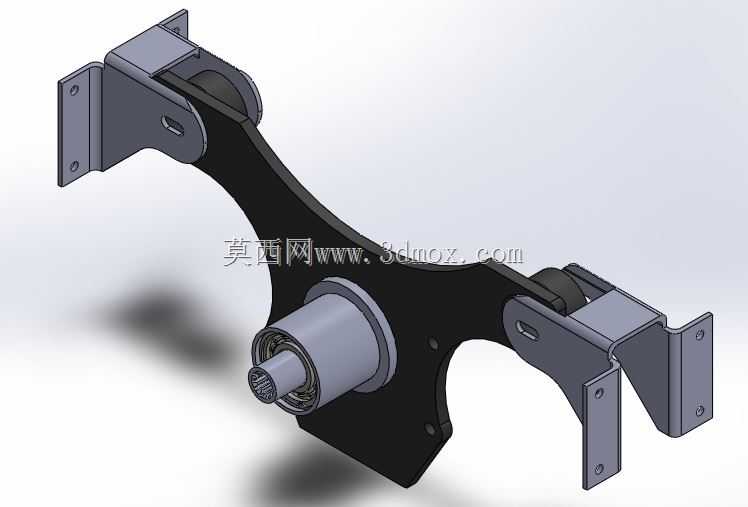

　　做机械结构设计这行快十二年，经手的连接类构件少说也有几百种，这类带三个安装耳的异形支架，第一眼看上去容易被误以为是改装件，实际在多类需要多点位铰接固定的传动、支撑场景里，这类结构的实用性比常规对称支架高不少。先从实际安装场景说，这类支架最常出现在需要同时衔接三个不同运动方向构件的位置，比如小型代步设备的转向衔接段、轻型输送线的张紧轮支撑位、户外检测设备的角度调节支座，三个安装耳的布局不是随便画的，两个带衬套的铰接耳分别对应两个做小幅摆动的连杆端，中间大尺寸的轴孔是核心承载位，用来穿装固定主轴或者核心铰接轴，剩下的几个小孔是定位安装孔，用来把支架整体锁止在设备基座上，避免工作过程中出现整体偏转。

　　说回设计思路，当初第一次接触类似结构的时候，踩过不少坑，最开始为了省料把三个耳的连接筋做的过窄，台架测试的时候加载到额定载荷的70%，筋位根部就出现了应力发白的情况，后来反复做有限元迭代才摸清楚，这类非对称三耳结构，应力集中最严重的位置根本不是轴孔内壁，而是每个耳片和主体连接板的过渡圆角处，尤其是两个朝向斜上方的耳片，因为受力方向和主体板平面存在夹角，除了径向的拉压力，还要承受附加的弯矩，所以这两个位置的过渡圆角不能做的太小，内侧R角至少要做到板厚的0.8倍，外侧也要留够卸荷的斜面，不能直接直角切过去。再看外形尺寸的边界，这类支架的整体外轮廓不会做的太大，毕竟是紧凑安装位的构件，两个侧耳的中心到中间主轴孔中心的孔距公差一般要控制在±0.1mm以内，不然装配的时候连杆会别劲，长时间运转会加速衬套的磨损，中间主轴孔的同轴度要求更高，因为要压装衬套或者轴承，孔的圆柱度要控制在0.02mm以内，表面粗糙度不能高于Ra1.6，不然压装的时候会把衬套外壁刮花，导致配合预紧力不足，运转过程中出现衬套打滑的问题。

　　实际使用的时候，这类支架的受力工况其实挺复杂的，不是单纯的静载支撑，很多场景下是承受交变载荷，比如用在行走设备的悬挂衔接位置，设备经过颠簸路面的时候，两个侧耳连接的连杆会反复传递冲击载荷，这时候支架主体的板厚选择就很关键，太薄了扛不住冲击，太厚了又会增加不必要的重量，还会挤占周边构件的安装空间，一般这类支架的主体板厚会根据额定载荷选3mm到6mm之间的冷轧钢板或者铝合金板材，表面做发黑或者阳极氧化处理，提升耐磨和防锈能力，毕竟很多安装位置是暴露在设备外部，日常使用会接触到灰尘、水汽，没有表面处理的话用不了两三年就会出现锈蚀，导致孔位尺寸超差。

　　再说到安装边界的细节，几个小孔的位置也不是随便布置的，要避开主体板的应力集中区，同时还要考虑安装螺丝的操作空间，不能把孔开在离侧壁太近的位置，不然拧螺丝的时候套筒伸不进去，现场装配的时候工人只能用开口扳手慢慢拧，效率低不说，扭矩还很难达到设计要求。另外两个侧耳的轴孔里压装的衬套，一般选铜基含油衬套或者工程塑料衬套，不需要额外加注润滑脂，维护起来很方便，衬套的长度要比耳片的厚度多出0.5mm左右，这样锁紧的时候不会把耳片和连杆的接触面压死，保证连杆摆动的时候没有额外的阻尼。

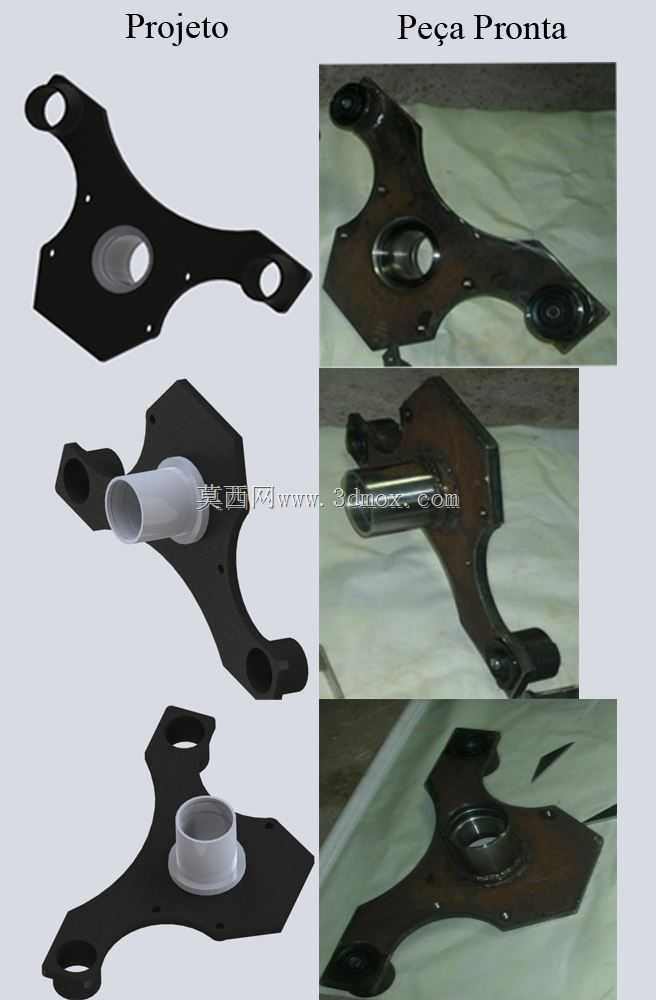

　　之前给客户做过一款类似结构的支架，最开始的方案把其中一个耳片的角度做偏了2度，样件做出来装配的时候，连杆装上去之后和周边的线束支架差了3mm的干涉量，后来重新调整了耳片的折弯角度，还在主体板上开了两个小的减重孔，既不影响整体强度，还把整体重量降了12%，台架振动测试跑了72小时，筋位位置的应力值一直处在材料屈服强度的30%以下，完全满足使用要求。其实做这类异形连接件，最忌讳的就是照着现成的样件抄数，不考虑实际的受力方向和安装空间，抄出来的东西看着外形差不多，实际装上去用不了多久就会出问题，必须结合实际的载荷谱、周边构件的布局、装配工艺的要求一点点调整细节，才能做出既好用又好加工的结构。

　　还有个容易被忽略的细节，就是支架的边缘处理，所有的外露边缘都要做倒钝处理，不能有锋利的毛刺，不然装配的时候很容易划伤工人的手，也容易刮破周边的线束护套，造成线路短路的隐患。中间大轴孔的两端要做倒角，方便压装衬套的时候导向，不会把衬套的端面磕变形。几个安装小孔的背面也要做沉孔或者锪平，保证螺丝拧紧之后端面贴合平整，不会因为板面的不平整导致螺丝出现附加的弯曲应力，时间长了螺丝断裂。
