台式双轮砂轮机结构三维设计作品

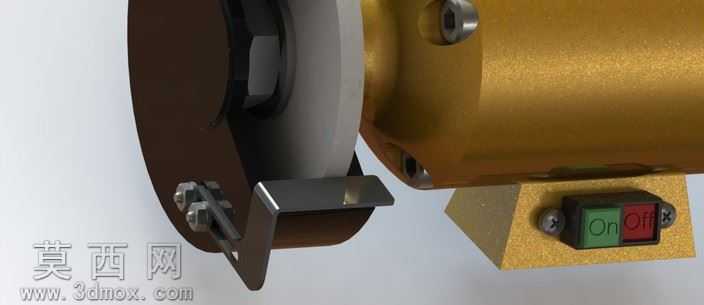

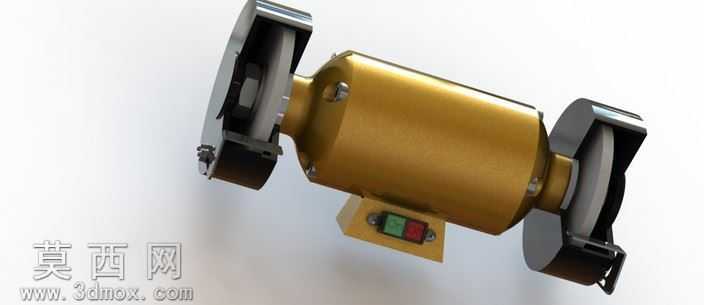

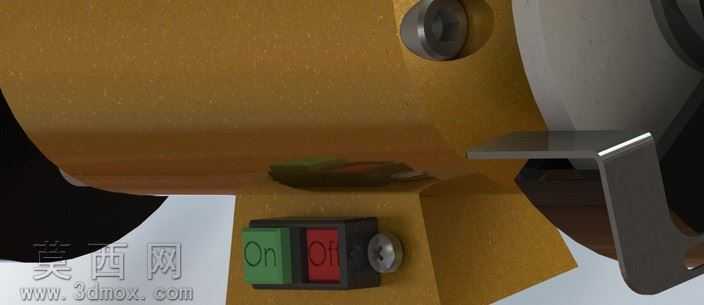

本作品为台式双轮砂轮机的三维数字化设计成果，建模阶段以工业常用台式砂轮机的真实结构比例为基准，在三维建模环境中先完成核心动力腔体的主体构建，采用回转体建模指令生成金色电机外壳的基础曲面，通过倒角、拔模细节处理还原机壳的铸造圆角与安装定位凸台结构，保证外壳与内部动力组件的装配间隙符合实际工业产品的公差要求。两侧砂轮组件的建模遵循实际装配逻辑，分别构建砂轮夹紧法兰、防护挡屑罩、工件托架与锁紧调节结构，其中防护罩采用钣金折弯特征建模，还原金属护罩的弯折弧度与安装固定耳位，砂轮部分通过纹理映射模拟普通棕刚玉砂轮的粗糙磨料表面质感，搭配半透明的护目镜结构，还原设备的安全防护设计细节。机身下部的开关控制座采用独立建模流程，分别制作红绿启停按钮、接线盒基座与安装固定脚座，通过装配约束将开关组件与电机主体精准定位，还原设备的走线安装位与固定螺栓孔位细节。材质渲染阶段针对不同部件做差异化材质调配，电机外壳赋予金属烤漆材质，调整金属度与粗糙度参数模拟工业金漆的哑光金属质感，砂轮部分赋予高粗糙度的磨料材质，防护罩与金属结构件赋予冷轧钢材质并添加细微的使用磨损纹理，开关按钮分别赋予红、绿半透明塑料材质，增强模型的真实感。结构设计上还原了双砂轮对称布局的经典结构，两侧砂轮可分别安装不同粒度的磨具，满足粗磨、精磨的不同加工需求，机身的安装底座预留螺栓固定孔位，可适配工作台安装场景，整体建模过程严格遵循实物的装配关系，所有活动部件的运动行程都做了限位约束，可用于设备结构演示、五金加工场景搭建以及相关教学演示使用，模型的细节还原度覆盖了从外部防护结构到内部安装定位点的全部特征，能够直观呈现台式砂轮机的完整构造与工作原理。
